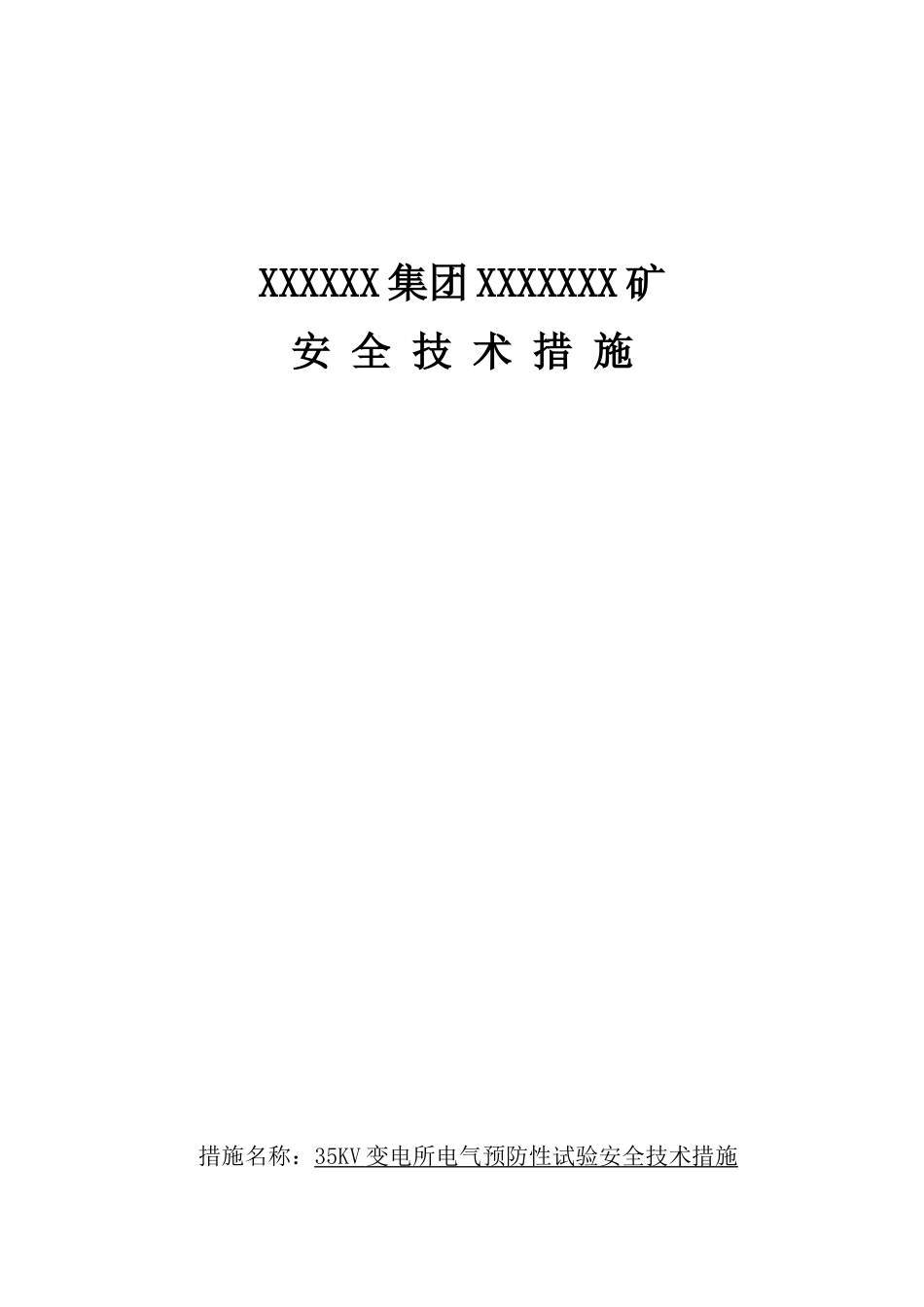

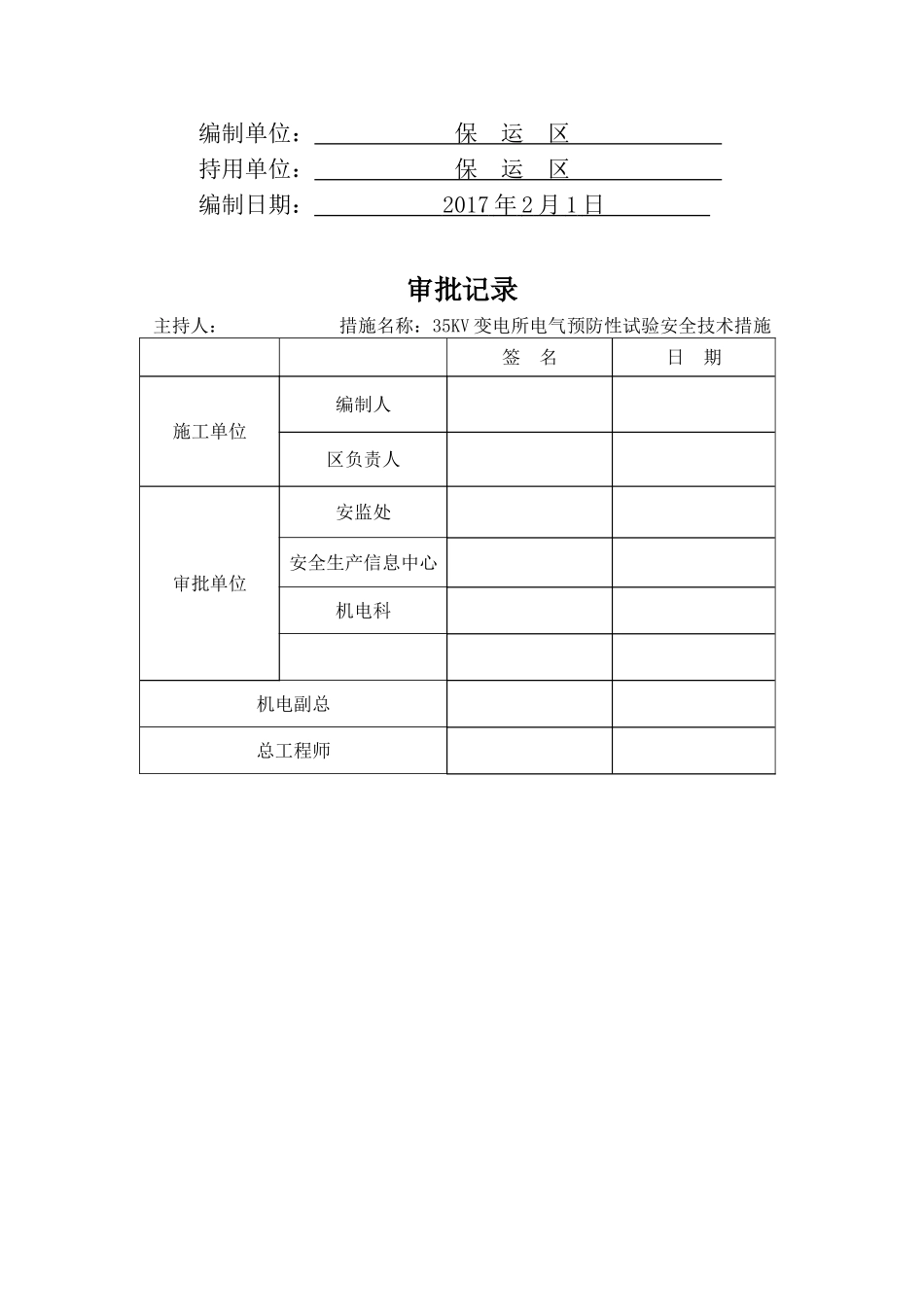

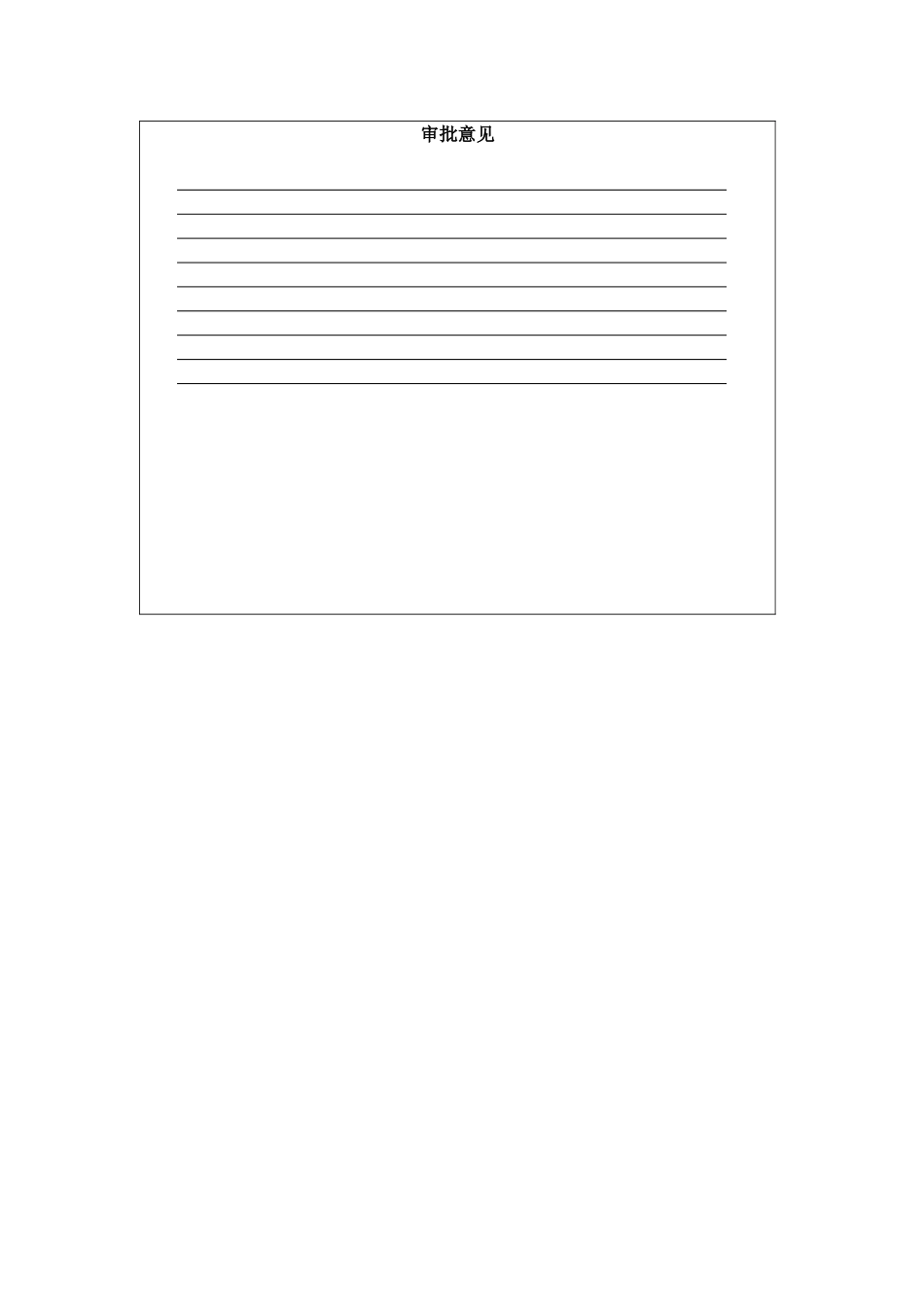

XXXXXX集团XXXXXXX矿安全技术措施措施名称：35KV变电所电气预防性试验安全技术措施编制单位：保运区持用单位：保运区编制日期：2017年2月1日审批记录主持人：措施名称：35KV变电所电气预防性试验安全技术措施签名日期施工单位编制人区负责人审批单位安监处安全生产信息中心机电科机电副总总工程师审批意见35KV变电所电气预防性试验安全技术措施一、概况：据《煤矿安全规程》第435、436、437条的规定及《煤矿电气试验规程》的要求，每年春季需要对矿井主要供电设备和电缆做预防性试验，以确保供电安全。按照集团公司电气试验室的统一要求，计划规定于xxx年x月，对35KV变电所供电设备及电缆线路做预防性电气试验。本次试验工作由集团公司电气试验室负责，机电科和保运区积极配合试验。为确保本次工作的安全顺利进行，特制定本措施。二、施工组织：1、试验负责人：集团公司电气试验室2、配合施工负责人：xxx安全负责人：xxx3、配合试验人员：xxxx三、试验准备工作1、所有参加试验人员必须提前到施工试验现场，熟悉本变电所供电运行方式及现场试验环境，并学习本措施签字后方可参加施工。2、试验前，由保运区负责人将高压柜检查一遍，确保各柜断路器分合动作准确无误，指示准确，并将各柜的完好整定值与实际整定值校对一遍，确保整定无误。3、由集团公司实验室负责试验的安排工作，保运区负责开关柜的停送电，电气工作票的签发及执行工作。试验前，将所用的两票全部准备好。4、按照集团电气试验室负责人的要求，将试验用仪器全部接通电源。三、试验步骤目前由35KV3174Ⅱ回路带全矿负荷运行，35KV3181Ⅰ回路热备用，先对Ⅰ回路回路35KV电气设备进行预防性试。（一）3181Ⅰ回路35KV电气设备预防性试验步骤：1、细阅电气工作票，填写倒闸操作票2、穿戴绝缘用具并带验电笔3、核对断路器运行状态4、监护人唱票，操作人复诵。5、停1#主变6KV出线盘真空断路器并将断路器退至检修位置。6、停1#主变35KV断路器，并将断路器退至检修位；1#变压器停运，停Ⅰ路电压互感器隔离开关。7、对1#主变6KV出线盘验电，放电，挂三相短路接地线，挂停电牌。8、停6KV联络开关柜，停6KVI段的所有开关柜断路器，并将断路器退至检修位置，分别验电，放电，挂合上接地刀闸，挂停电牌。9、停I路各开关柜微机保护电源。10、对1#主变压器、断路器、6KV出线柜断路器、6KVI段所有开关柜断路器做电气预防性试验，对该回路的互感器避雷器做电气预防性试验，对电容室电缆、下井I路电缆、地面低压配电室I路电缆做预防性试验。11、按照集团公司电气试验室负责人的要求，处理试验过程中供电设备出现的问题。12、1#变压器试验完毕，保运区配合试验人员恢复1#变压器I路供电状态。（二）3174Ⅱ回路35KV电气设备预防性试验步骤：1、细阅电气工作票，填写倒闸操作票2、穿戴绝缘用具并带验电笔3、核对断路器，隔离开关运行状态4、监护人唱票，操作人复诵5、送3181I回路断路器，使3181I回路和3174II回路同时带负荷。6、断开3174II回路断路器，使3181I回路带全矿负荷。7、退出35KVII回路进线接地刀闸，摘停电牌，将断路器小车送至备用状态。8、停2#主变6KV出线真空断路器，并将断路器小车退至检修位置9、停2#主变35KV断路器，并将断路器小车退至检修位置，停II段电压互感器隔离开关。10、停II路进线断路器，并将断路器小车退至检修位置，再停母联断路器，并将断路器小车退至检修位置。11、对2#主变6KV出线开关柜，验电，放电，并合上接地刀闸，挂停电牌。12、停6KV联络断路器并将断路器小车退至检修位置，6KVI段所有开关柜断路器小车退至检修位置，分别验电，放电，合上接地刀闸，挂停电牌。13、停II路各开关柜微机保护电源。14、对2#变压器断路器，35KVII路进线断路器及母联断路器，6KV出线柜断路器及6KVII段所有开关柜断路器做电气预防性试验，对该回路的电压互感器、避雷器下井II路、地面配电室II路、电容室II路电缆做预防性试验。15、按照集团公司电气试验室负责人的要求，处理试验过程中供电设备出现的问题。16、2#变压器试验完毕，工区配合试验人员将试验仪器电源解火、回撤，将2#变压器II路供电恢复供电状态。（三）井下6KV变电...
