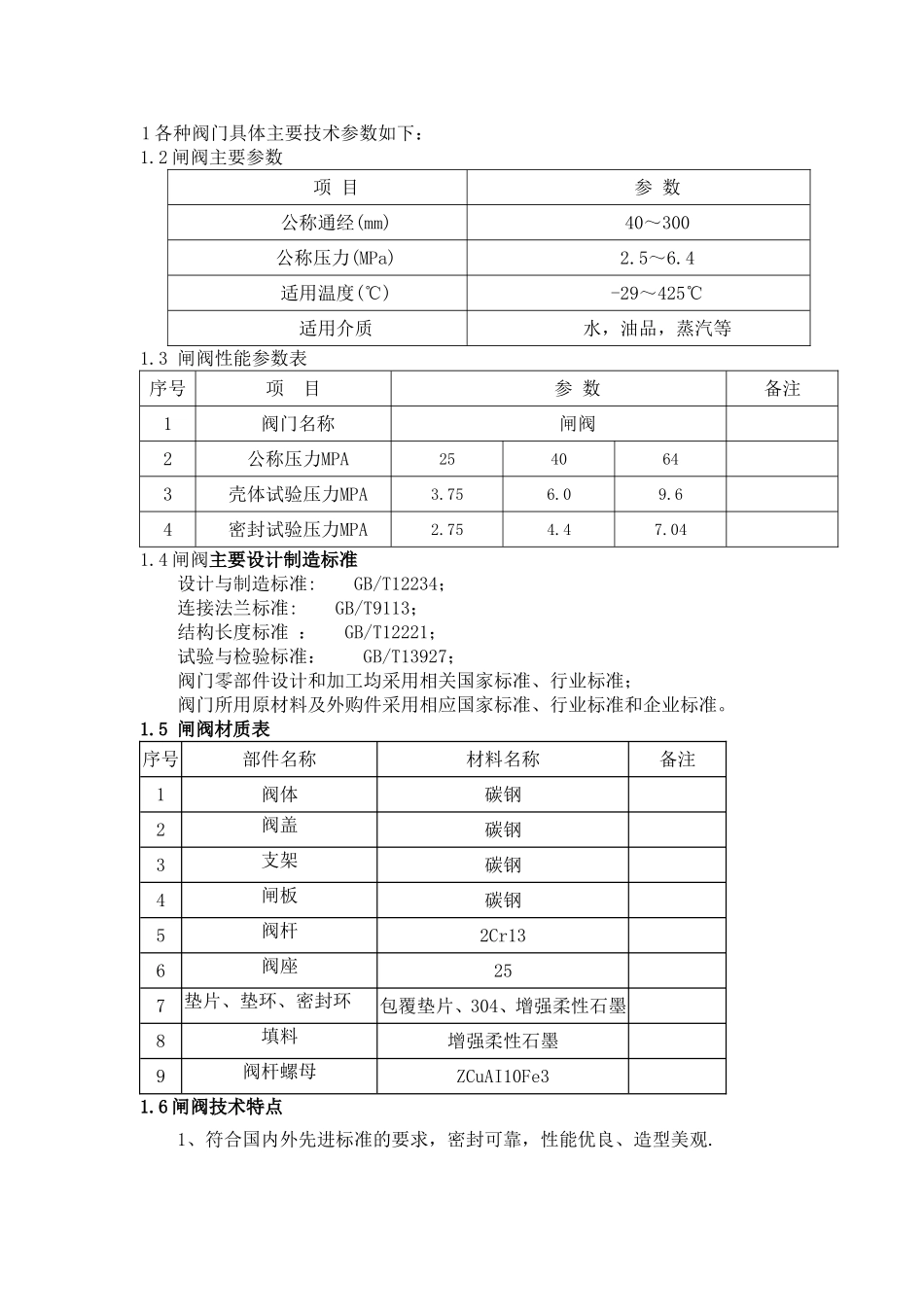

1各种阀门具体主要技术参数如下：1.2闸阀主要参数项目参数公称通经(mm)40～300公称压力(MPa)2.5～6.4适用温度(℃)-29～425℃适用介质水，油品，蒸汽等1.3闸阀性能参数表序号项目参数备注1阀门名称闸阀2公称压力MPA2540643壳体试验压力MPA3.756.09.64密封试验压力MPA2.754.47.041.4闸阀主要设计制造标准设计与制造标准:GB/T12234；连接法兰标准:GB/T9113；结构长度标准：GB/T12221；试验与检验标准：GB/T13927；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准。1.5闸阀材质表序号部件名称材料名称备注1阀体碳钢2阀盖碳钢3支架碳钢4闸板碳钢5阀杆2Cr136阀座257垫片、垫环、密封环包覆垫片、304、增强柔性石墨8填料增强柔性石墨9阀杆螺母ZCuAI10Fe31.6闸阀技术特点1、符合国内外先进标准的要求，密封可靠，性能优良、造型美观.2、闸板、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长.3、采用锲式弹性闸板结构，大口径设置滚动轴承，开关灵活，启闭轻松.4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性.5、可采用各种标准配管法兰及法兰密封面形式，满足各种工程需要及用户需求.6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况.2.1截止阀主要参数项目参数公称通经(mm)40～300公称压力(MPa)2.5～6.4适用温度(℃)-29～425℃适用介质水，油品，蒸汽等2.2截止阀性能参数表序号项目参数备注1阀门名称截止阀2公称压力MPA25643壳体试验压力MPA3.759.64密封试验压力MPA2.757.042.3截止阀主要设计制造标准设计与制造标准:GB/T12235；连接法兰标准:GB/T9113；结构长度标准：GB/T12221；试验与检验标准：GB/T13927；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准。2.4截止阀材质表序号部件名称材料名称备注1阀体碳钢2阀盖碳钢3阀杆2Cr134阀瓣碳钢5阀座25序号部件名称材料名称备注6阀杆螺母青铜7填料柔性石墨8垫片复合垫片9上密封座不锈钢2.5截止阀技术特点截止阀是常用截断阀，用来接通和切断管路介质，结构简单、制造与维修都很方便，得到广泛应用。1、阀体为流线型设计，使阀门通道流阻小，有利于介质流动.2、阀瓣为自由浮动式，以适应各种工况下引起冲击载荷，确保阀门的使用寿命.3、阀杆设计有上密封结构，与阀盖帽一起具有长导向结构，确保密封的可靠性.4、阀盖的高压力级具有自密封结构，保证密封的可靠性.3.1旋启式止回阀主要参数项目参数公称通经(mm)40～300公称压力(MPa)2.5～6.4适用温度(℃)-29～425℃适用介质水，油品，蒸汽等3.2旋启式止回阀性能参数表序号项目参数备注1阀门名称旋启式止回阀2公称压力MPA2540643壳体试验压力MPA3.756.09.64密封试验压力MPA2.754.47.043.3旋启式止回阀计制造标准设计与制造标准:GB/T12236;连接法兰标准:GB/T9113；结构长度标准：GB/T12221；试验与检验标准：GB/T13927；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准。3.4旋启式止回阀材质表序号部件名称材料名称备注1阀体碳钢2阀盖碳钢3销轴不锈钢4阀瓣碳钢5阀座256摇杆碳钢7垫片复合垫片3.5旋启式止回阀技术特点止回阀是能自动阻止介质倒流的装置，其阀瓣在流体压力下开启，当进口压力低于出口压力时，阀瓣能自动关闭，防止介质倒流保护水泵等设备。1、阀体为椭圆式设计，使阀门体积小重量轻.2、阀瓣为旋启式，能自由浮动，以适应各种工况下引起冲击载荷，确保阀门的使用寿命.3、阀杆采用吊挂式结构，结构简单，体积小.4、阀盖的高压力级具有自密封结构，保证密封的可靠性.4.1硬密封蝶阀主要参数项目参数公称通经(mm)450公称压力(MPa)1.0适用温度(℃)-29～425℃适用介质水，油品，蒸汽等4.2硬密封蝶阀性能参数表序号项目参数备注1阀门名称硬密封蝶阀2公称压力MPA0.61.01.63壳体试验压力MPA0.91.52.44密封试验压力MPA0.661.11.764.3硬密封蝶阀...
