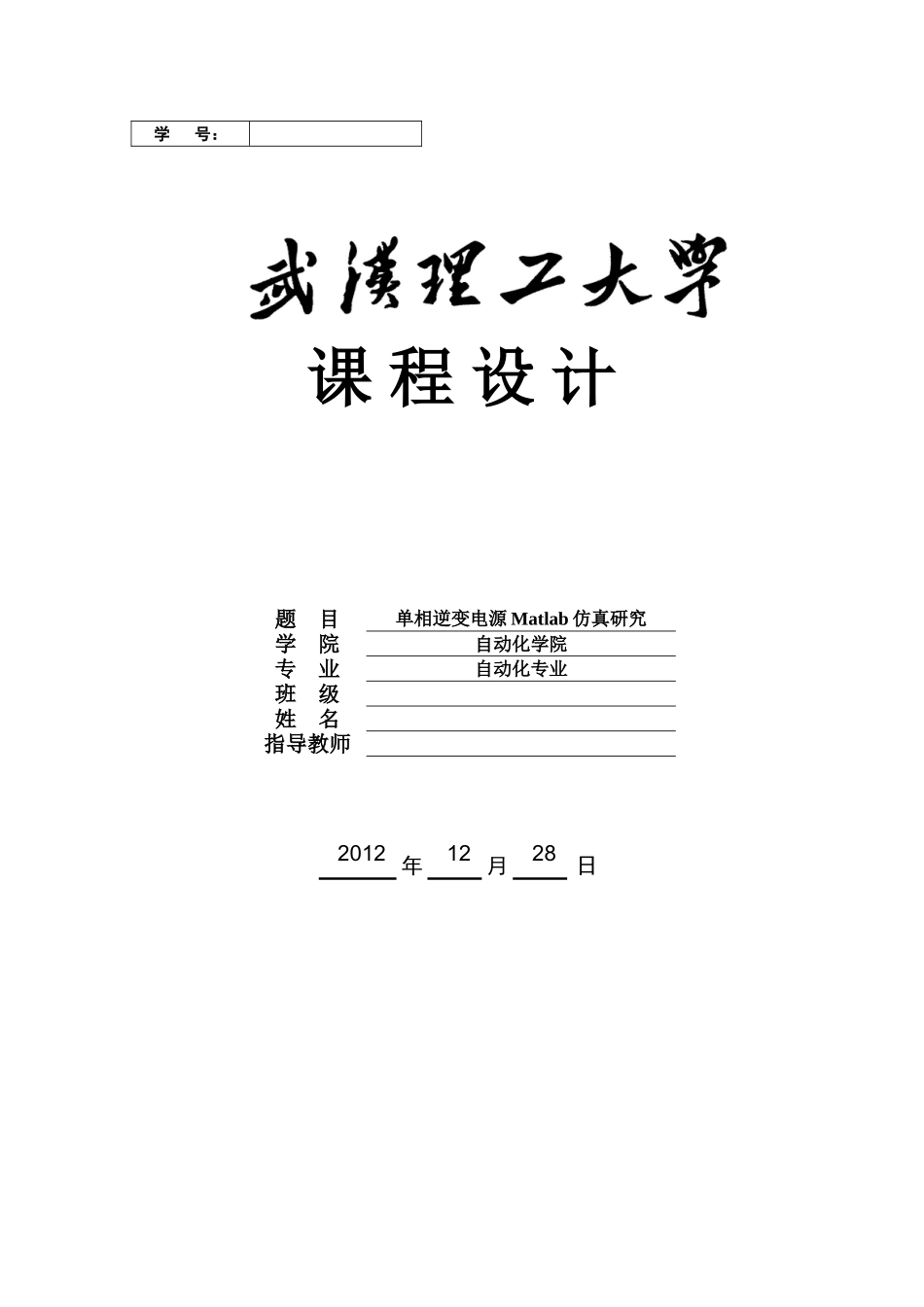

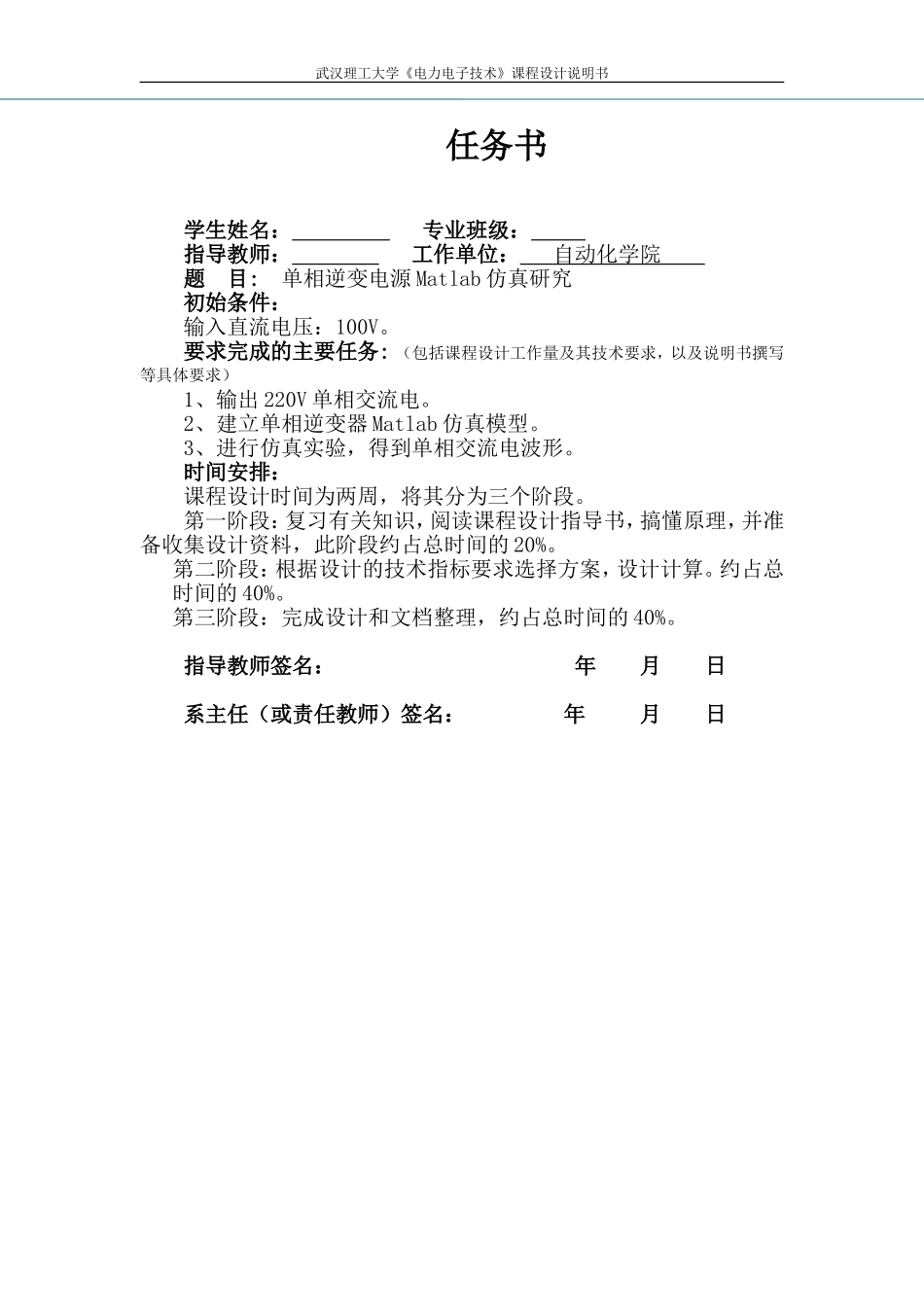

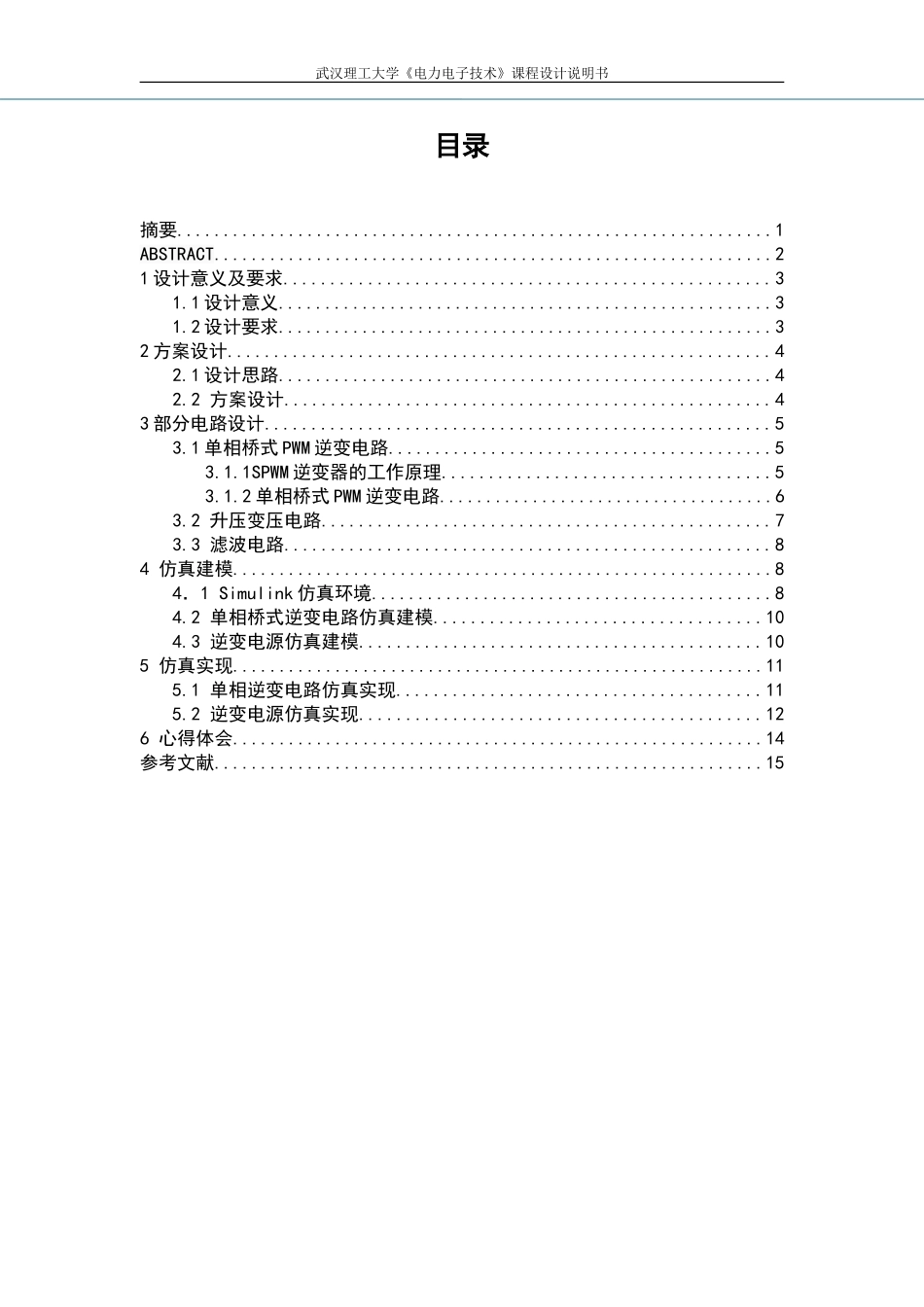

学号：课程设计题目单相逆变电源Matlab仿真研究学院自动化学院专业自动化专业班级姓名指导教师2012年12月28日武汉理工大学《电力电子技术》课程设计说明书任务书学生姓名：专业班级：指导教师：工作单位：自动化学院题目:单相逆变电源Matlab仿真研究初始条件：输入直流电压：100V。要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、输出220V单相交流电。2、建立单相逆变器Matlab仿真模型。3、进行仿真实验，得到单相交流电波形。时间安排：课程设计时间为两周，将其分为三个阶段。第一阶段：复习有关知识，阅读课程设计指导书，搞懂原理，并准备收集设计资料，此阶段约占总时间的20%。第二阶段：根据设计的技术指标要求选择方案，设计计算。约占总时间的40%。第三阶段：完成设计和文档整理，约占总时间的40%。指导教师签名：年月日系主任（或责任教师）签名：年月日武汉理工大学《电力电子技术》课程设计说明书目录摘要................................................................1ABSTRACT............................................................21设计意义及要求....................................................31.1设计意义.....................................................31.2设计要求.....................................................32方案设计..........................................................42.1设计思路.....................................................42.2方案设计....................................................43部分电路设计......................................................53.1单相桥式PWM逆变电路.........................................53.1.1SPWM逆变器的工作原理...................................53.1.2单相桥式PWM逆变电路....................................63.2升压变压电路................................................73.3滤波电路....................................................84仿真建模..........................................................84．1Simulink仿真环境...........................................84.2单相桥式逆变电路仿真建模...................................104.3逆变电源仿真建模...........................................105仿真实现.........................................................115.1单相逆变电路仿真实现.......................................115.2逆变电源仿真实现...........................................126心得体会.........................................................14参考文献...........................................................151武汉理工大学《电力电子技术》课程设计说明书摘要随着电力电子技术的不断发展，可控电路直流电动机控制，可变直流电源等方面得到了广泛的应用,而这些都是以逆变电路为核心。现如今，逆变器的应用非常广泛，在已有的各种电源中，蓄电池，、干电池、天阳能电池都是直流电源，当需要这些电源向交流负载供电时，就需要逆变。另外，交流电机调速变频，感应加热电源等使用广泛的电力电子设备，都是以逆变电路为核心。PWM控制技术在逆变电路中的应用最为广泛，对逆变电路的影响也最为深刻。现在大量应用的逆变电路中，绝大多数都是PWM型逆变电路。可以说PWM控制技术正是有赖于在逆变电路中的应用，才发展得比较成熟，从而确定了它在电力电子技术中的重要地位。本文建立了基于Matlab的单相桥式SPWM逆变电路的动态模型给出了仿真的实例与仿真结果，验证了模型的正确性，并展现了Matlab仿真具有的快捷，灵活，方便，直观的优点，从而为电力电子电力的数学及设计提供了有效的工具。关键字：单相桥式逆变电路SPWMMatlab仿真ABSTRACTWiththecontinuousdevelopmentofpowerelectronictechnology,controlledcircuitdcmotorcontrol,variabledcpowersupply,etcawiderangeofapplications,andtheseareinvertercircuitasthecore.N...
