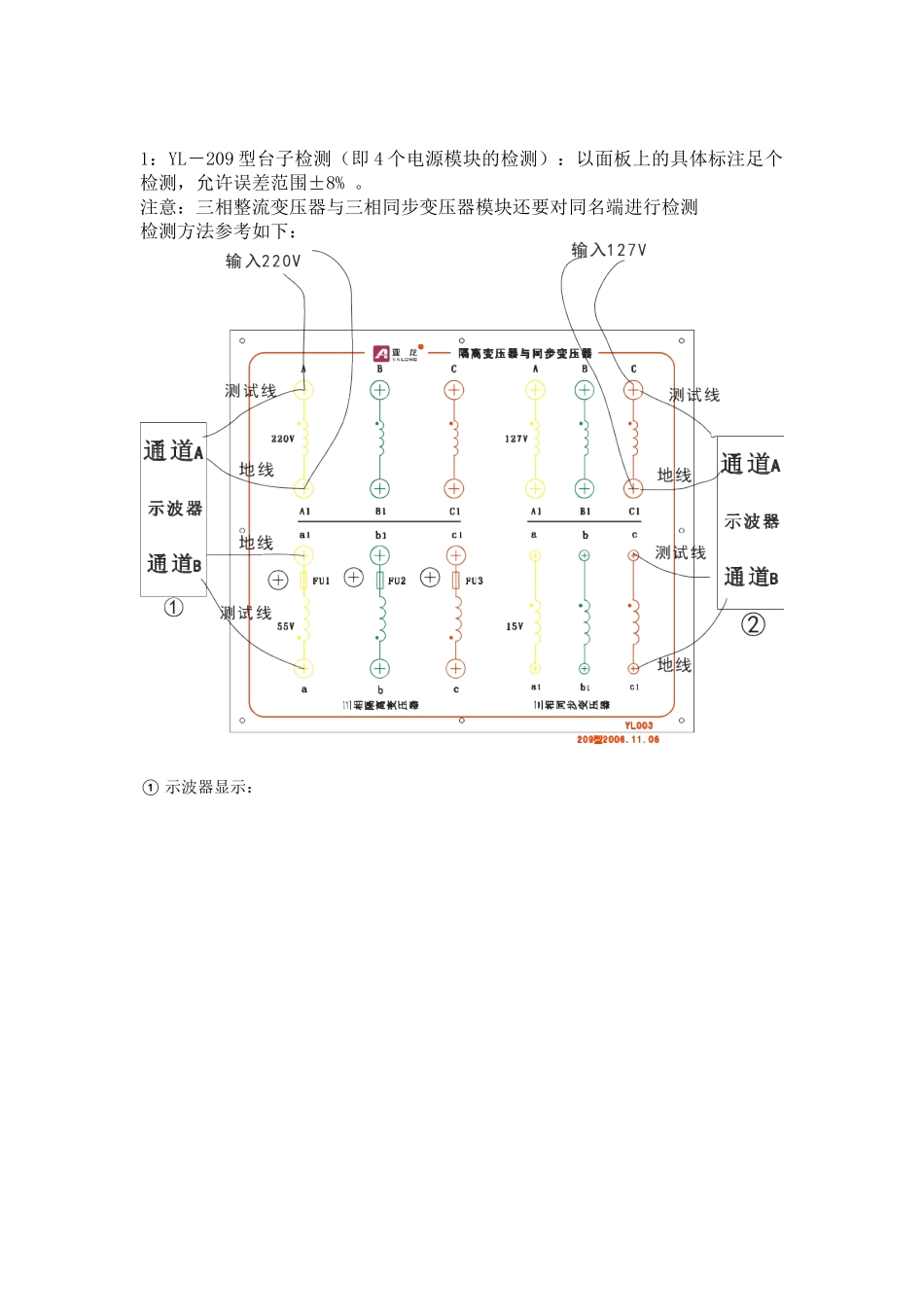

实验一单相桥式半控整流电路与单结晶体管触发电路的研究（4～6学时）一.实验目的1.熟悉单结晶体管触发电路的工作原理，测量相关各点的电压波形；2.熟悉单相半波可控整流电路与单相半控桥式整流电路在电阻负载和电阻—电感负载时的工作情况。分析、研究负载和元件上的电压、电流波形；3.掌握由分列元件组成电力电子电路的测试和分析方法。二.实验电路及工作原理1.实验电路如图1-1所示；图1-1晶闸管半控桥式整流路图及单晶闸管触发电路图（单元1）三.实验设备1.亚龙YL-209型电力电子实验装置单元12.万用表3.双踪示波器4.变阻器四.实验内容与实验步骤（一）单结晶体管触发电路的测试1.将实验电路的电源进线端接到相应的电源上。（虚线部分在交流电源单元上）2.用双综示波器Y1测量~50V的电压UT的数值与波形，用Y2测量15V稳压管上的电压Uv（同步电压）的波形，并进行比较（注意：以0点为两探头的公共端）；3.整定RP1与RP0，使RP2输出电压Us在0.5V～2.5V之间变化。4.调节给定电位器RP2，使控制角α为60°左右。①测量单结晶体管V3（BT管）发射极电压（即电容C1上的电压UC1）的电压波形。（以同步电压为参考波形）；②测量V3输出电压波形U0；（即100Ω输出电阻上的电压）Ub1③测量脉冲变压器TP两端输出的电压波形UG1或UG2；④调节RP2观察触发脉冲移动情况（即控制角α调节范围；能否由0°→180°？注①由于此电路的同步电压为近似梯形波，因此前、后均有死区，α调节范围一般为10°→170°左右，甚至更小一些。注②RP0整定最高速，RP1整定最低速，RP2调节速度。（二）单相半波可控整流电路的研究（此实验可不做，直接做半控桥式电路）以120V交流电接入主电路输入端，晶闸管VT1接入触发脉冲，而VT2则不接入触发脉冲（此时主电路相当为一单相半波可控整流电路）。1.电阻负载①将电阻负载接入主电路输出端；（此处已接白炽灯）②调节RP2，使控制角α分别为：α=60°、α=90°和α=120°，测量负载上的电压波形，及Ud数值。（电流波形与电压波形相同）。2.电阻—电感负载（不并接续流二极管）①将电感负载Ld与电阻负载Rd串联后接入主电路输出端。此处电阻负载为变阻器，调至100Ω左右，电感负载可借用380V/50V整流变压器的二次侧（即50V）绕组。②用示波器探头Y1测Ud波形，同时用探头Y2测Rd上的波形[注意Y1和Y2的接地端为公共端，（可以主电路底线为公共端）]（Rd上的波形相当电流波形）。③调节RP0，使α=60°、α=90°和α=120°，记下相应的Ud值，电压与电流波形。3.电阻—电感负载（并接续流二极管）重复2中实验。比较2、3实验中Ud及波形的差别。（三）单相半控桥式整流电路的研究1.电阻负载①以电阻负载接入半控桥主电路，为便于观察，已在输出端并联一只白炽灯，若不需要，则可把灯泡拧去；②将两组触发脉冲分别加在两个晶闸管VT1和VT2上；③调节RP0，使控制角α分别为：α=60°、α=90°和α=120°，测量负载上的电压Ud的数值和波形（电阻上的电流波形与电压波形相同）；④测量晶闸管VT1两端的电压波形。2.电阻－电感负载（先不并接续流二极管）①将电抗器与电阻串联后接入主电路；将主电路进线接在交流10V上。将变阻器与电抗器串联，调节变阻器使电流I=0.5A。②调节RP0，使控制角α分别为：α=0°、α=30°、α=90°、α=120°和α=170°（最大）时，负载的电压与电流波形，负载电压波形为Ud波形，负载电流波形（即电阻Rd上的电压波形）（因电阻上电压、电流波形是相同的）。注意：以主电路底线为两探头的公共端；③在电路已进入稳定工作时，突然将控制角α增大到接近180°，或突然拔去一个触发脉冲，半控桥有可能发生：正在导通的晶闸管一直导通（波形成为半波整流），从而失去调节作用（产生“失控现象”），试观察失控现象。④并接续流二极管后，再观察有无失控现象。五.实验注意事项1.由于电力电子实验中的数值和波形都比较复杂，涉及因数也较多，因此要理解与掌握电路工作原理并对实验中要进行测量的数值和波形，做到心中有数。以避免实验中盲目性。2.使用双综示波器的两个探头同时进行测量时，必须使两个探头的地线端为同一电位的端点（因示波器的两个探头的地线端是联在一起的...
