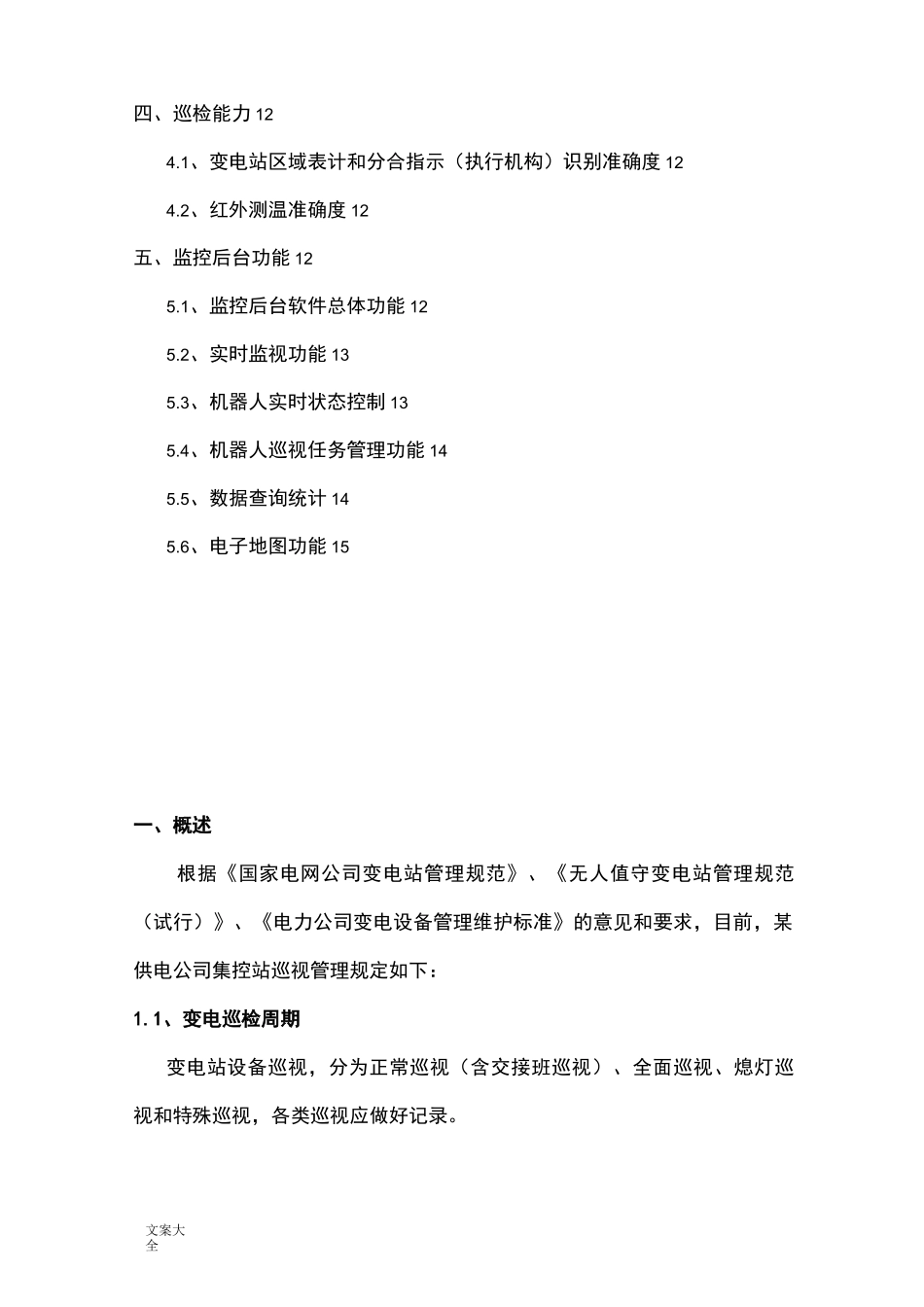

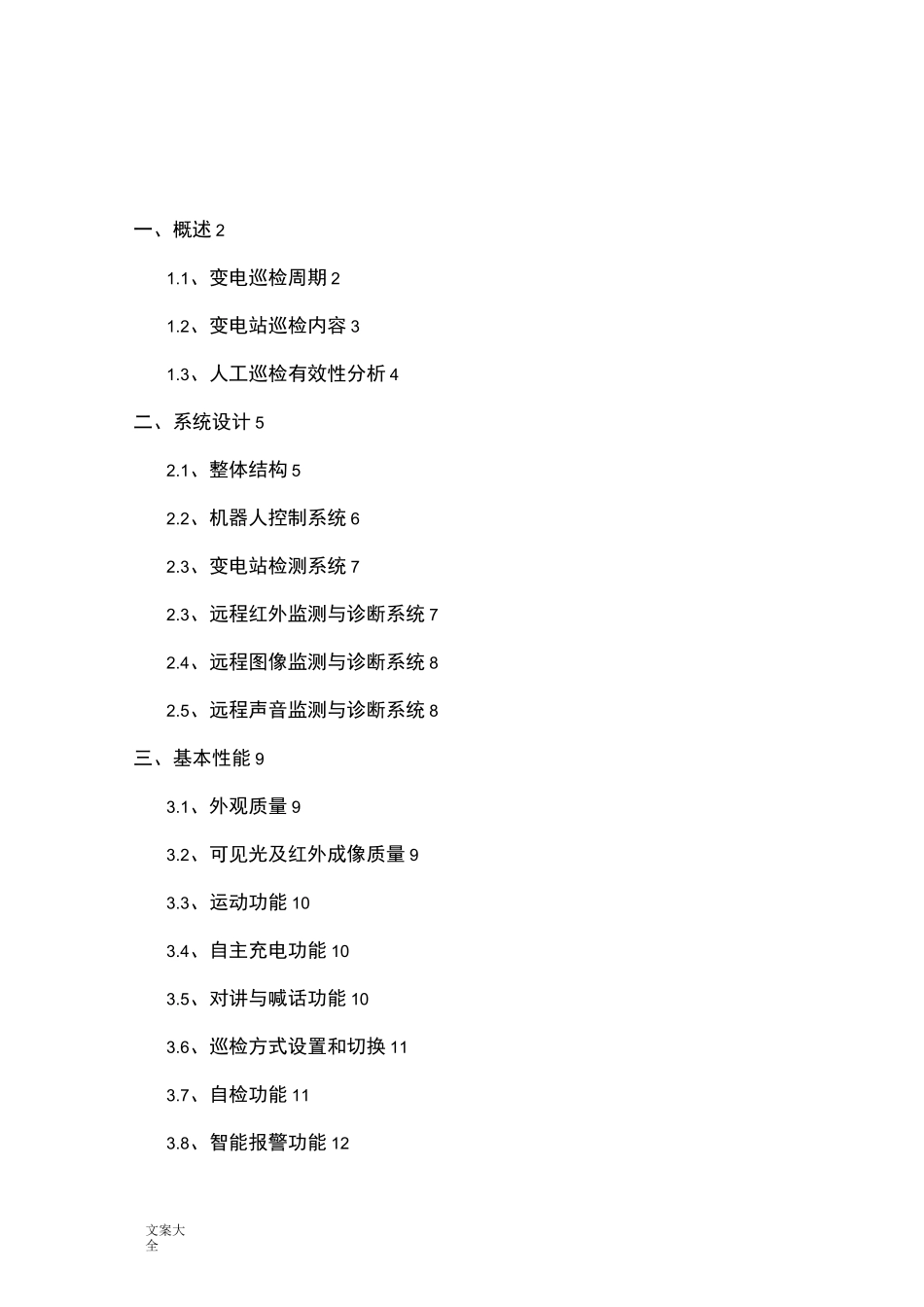

文案大全变电站智能巡检机器人重庆东电通信技术有限公司2015年12月文案大全一、概述21.1、变电巡检周期21.2、变电站巡检内容31.3、人工巡检有效性分析4二、系统设计52.1、整体结构52.2、机器人控制系统62.3、变电站检测系统72.3、远程红外监测与诊断系统72.4、远程图像监测与诊断系统82.5、远程声音监测与诊断系统8三、基本性能93.1、外观质量93.2、可见光及红外成像质量93.3、运动功能103.4、自主充电功能103.5、对讲与喊话功能103.6、巡检方式设置和切换113.7、自检功能113.8、智能报警功能12文案大全四、巡检能力124.1、变电站区域表计和分合指示（执行机构）识别准确度124.2、红外测温准确度12五、监控后台功能125.1、监控后台软件总体功能125.2、实时监视功能135.3、机器人实时状态控制135.4、机器人巡视任务管理功能145.5、数据查询统计145.6、电子地图功能15一、概述根据《国家电网公司变电站管理规范》、《无人值守变电站管理规范（试行）》、《电力公司变电设备管理维护标准》的意见和要求，目前，某供电公司集控站巡视管理规定如下：1.1、变电巡检周期变电站设备巡视，分为正常巡视（含交接班巡视）、全面巡视、熄灯巡视和特殊巡视，各类巡视应做好记录。文案大全正常巡视（含交接班巡视）：除按照有关要求执行外，有人值守变电站还应严格执行交接班设备巡视，必须在规定的周期和时间内完成。无人值班变电站：集控站所辖站每日1次；其它集控站所辖站每2日1次。熄灯检查：应检查设备有无电晕、放电、接头有无过热发红现象。有人值班变电站，无人值班变电站每周均应进行1次。全面巡视（标准化作业巡视）：应对设备全面的外部检查，对缺陷有无发展作出鉴定，检查设备的薄弱环节，检查防误闭锁装置，检查接地网及引线是否好。无人值班变电站每月进行2次，上半月和下半月各进行1次。特殊巡视：应视具体情况而定。下列情况时应进行特殊巡视：大风前、后；雷雨后；冰雪、冰雹、雾天；设备变动后；设备新投入运行后；设备经过检修、改造或长期停运后重新投入系统运行后；设备异常情况；设备缺陷有发展时；法定节假日、重要保电任务时段等。在法定节假日、重要保电任务时段，各无人值班变电站每日至少巡视一次。1.2、变电站巡检内容迎峰度夏期间除正常巡视外，增加设备特巡和红外测温。无人值班变电站每日巡视1次。红外测温分为正常红外测温、发热点跟踪测温、特殊保电时期红外测温三种。正常红外测温周期为各变电站每周不少于一次，晚高峰时段进行。主要针对长期大负荷的设备；设备负荷有明显增大时；设备存在异常、发热情况，需要进一步分析鉴定；上级有明确要求时，如：特殊时段保电等。发热点跟踪测温应根据检测温度、负荷电流、环境温度、气候变化等进行发热值的比对，分析设备发热点变化，确定发热性质。其周期为有人值守文案大全变电站每日1次，晚高峰时段进行。无人值班变电站每个巡视日1次或值班长视发热情况每日1次。特殊保电时期、迎峰度夏期间应进行全面测温、重点测温及发热点跟踪测温。测温记录应记录全面，主要应包含发热设备运行编号、发热部位具体描述、发热点温度、该台设备其它相相同部位温度（或同类型设备相同部位温度）、负荷电流大小、测温时间、天气状况、环境温度等信息。1.3、人工巡检有效性分析变电站值班员进行人工巡检，对运行设备进行感观的简单的定性判断，主要通过看、触、听、嗅等感官去实现的。人工巡视对设备外部可见、可听、可嗅的缺陷能够发现，例如：油位、油温、压力、渗漏油、外部损伤、锈蚀、冒烟、着火、异味、异常声音、二次设备指示信号异常等。人工巡检受人员的生理、心理素质、责任心、外部工作环境、工作经验、技能技术水平的影响较大，存在漏巡，漏发现的可能性。且对于设备内部的缺陷，运行人员无专业仪器或者仪器精确度太低，通过简单的巡视是不能发现的，比如油气试验项目超标，设备特殊部位发热、绝缘不合格等缺陷；还有一类缺陷只能在操作的过程中才能发现，如机械卡涩、闸刀分合不到位、闸刀机构箱门损坏等。另一方面，由于无人值班变电站增多，许多变电站的距离也较远，在站内出现事故或大风、大雪及雷雨后因集控站无法出...
