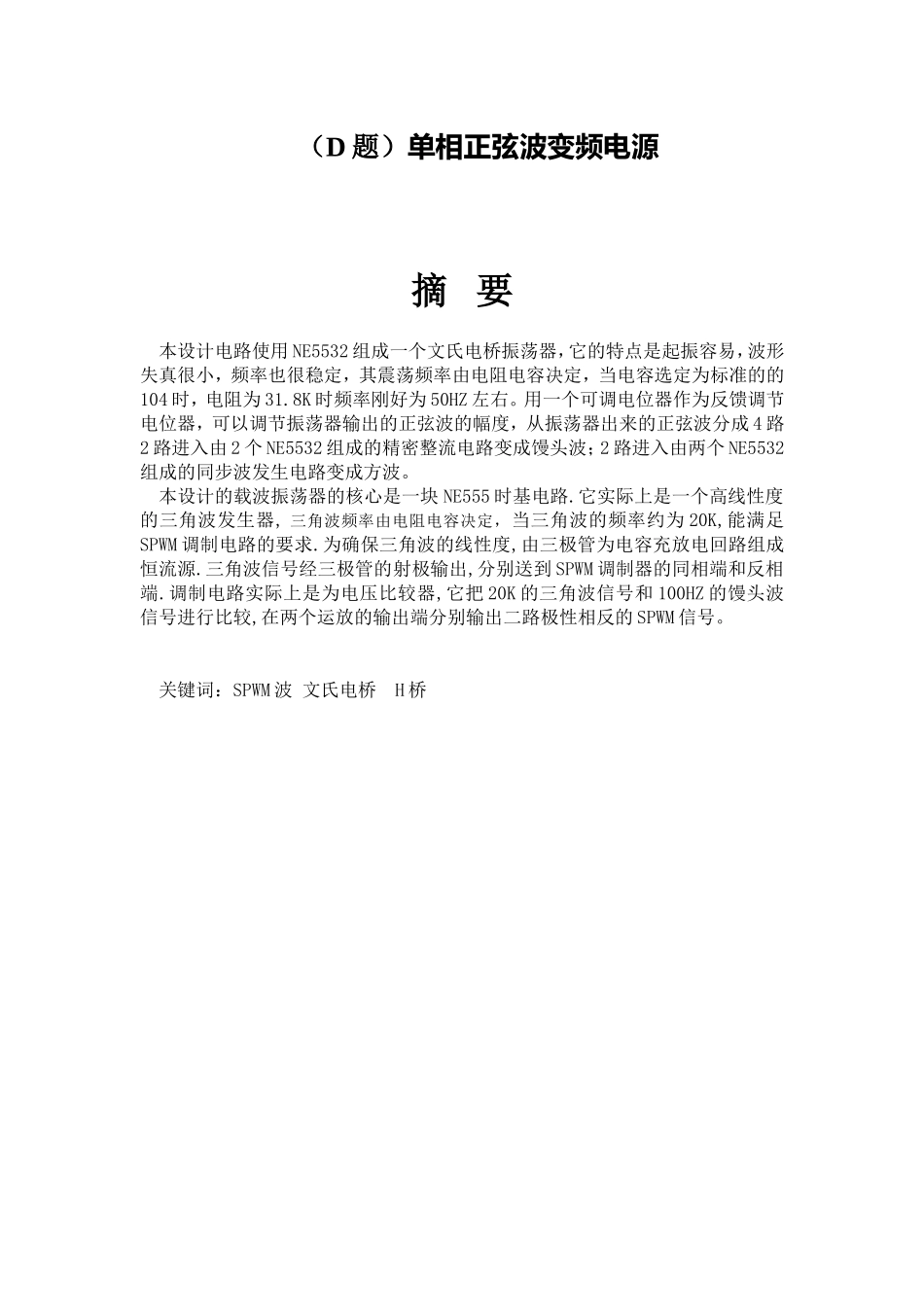

(D题)单相正弦波变频电源摘要本设计电路使用NE5532组成一个文氏电桥振荡器,它的特点是起振容易,波形失真很小,频率也很稳定,其震荡频率由电阻电容决定,当电容选定为标准的的104时,电阻为31.8K时频率刚好为50HZ左右。用一个可调电位器作为反馈调节电位器,可以调节振荡器输出的正弦波的幅度,从振荡器出来的正弦波分成4路2路进入由2个NE5532组成的精密整流电路变成馒头波;2路进入由两个NE5532组成的同步波发生电路变成方波。本设计的载波振荡器的核心是一块NE555时基电路.它实际上是一个高线性度的三角波发生器,三角波频率由电阻电容决定,当三角波的频率约为20K,能满足SPWM调制电路的要求.为确保三角波的线性度,由三极管为电容充放电回路组成恒流源.三角波信号经三极管的射极输出,分别送到SPWM调制器的同相端和反相端.调制电路实际上是为电压比较器,它把20K的三角波信号和100HZ的馒头波信号进行比较,在两个运放的输出端分别输出二路极性相反的SPWM信号。关键词:SPWM波文氏电桥H桥目录摘要.........................................................................................................2目录..........................................................................................................31设计任务与要求..................................................................................41.1设计任务......................................................................................41.2设计要求......................................................................................42方法比较与论证..................................................................................42.1方案设计......................................................................................42.2方案论证......................................................................................42.3方案对比......................................................................................43硬件设计............................................................................................53.1文氏电桥振荡器.........................................................................53.2精密整流电路、加法电路..........................................................53.3SPWM波发生器、同步波发生电路…………………………63.4时序电路………………………………………………………..73.5H桥逆变电路……………………………………..……………73.6过流保护电路........................................................................83.7电源电路......................................................................................84系统测试与调试................................................................................94.1信号板电路的调试......................................................................94.2接上H桥联调...............................................................................95设计总结........................................................................................101、设计任务与要求1.1设计任务设计并制作一个单相正弦波变频电源,其原理框图如图1所示。变压器输入电压U1=220V,变频电源输出交流电压UO为36V,额定负载电流IO为2A,负载为电阻性负载。图1单相正弦波变频电源原理框图1.2设计要求(1)输出频率范围为20Hz~100Hz,UO=36±0.1V的单相正弦波交流电。(2)输出频率fO=50±0.5Hz,电流IO=2±0.1A时,使输出电压UO=36±0.1V。2(3)负载电流IO在0.2~2A范围变化时,负载调整率SI≤0.5%。)(4)负载电流IO=2A,U1在198V~242V范围变化时,电压调整率SU≤0.5%。(5)具有过流保护,动作电流IO(th)=2.5±0.1A,保护时自动切断输入交流电源。(6)IO=2A,UO=36V时,输出正弦波电压的THD≤2%。...
