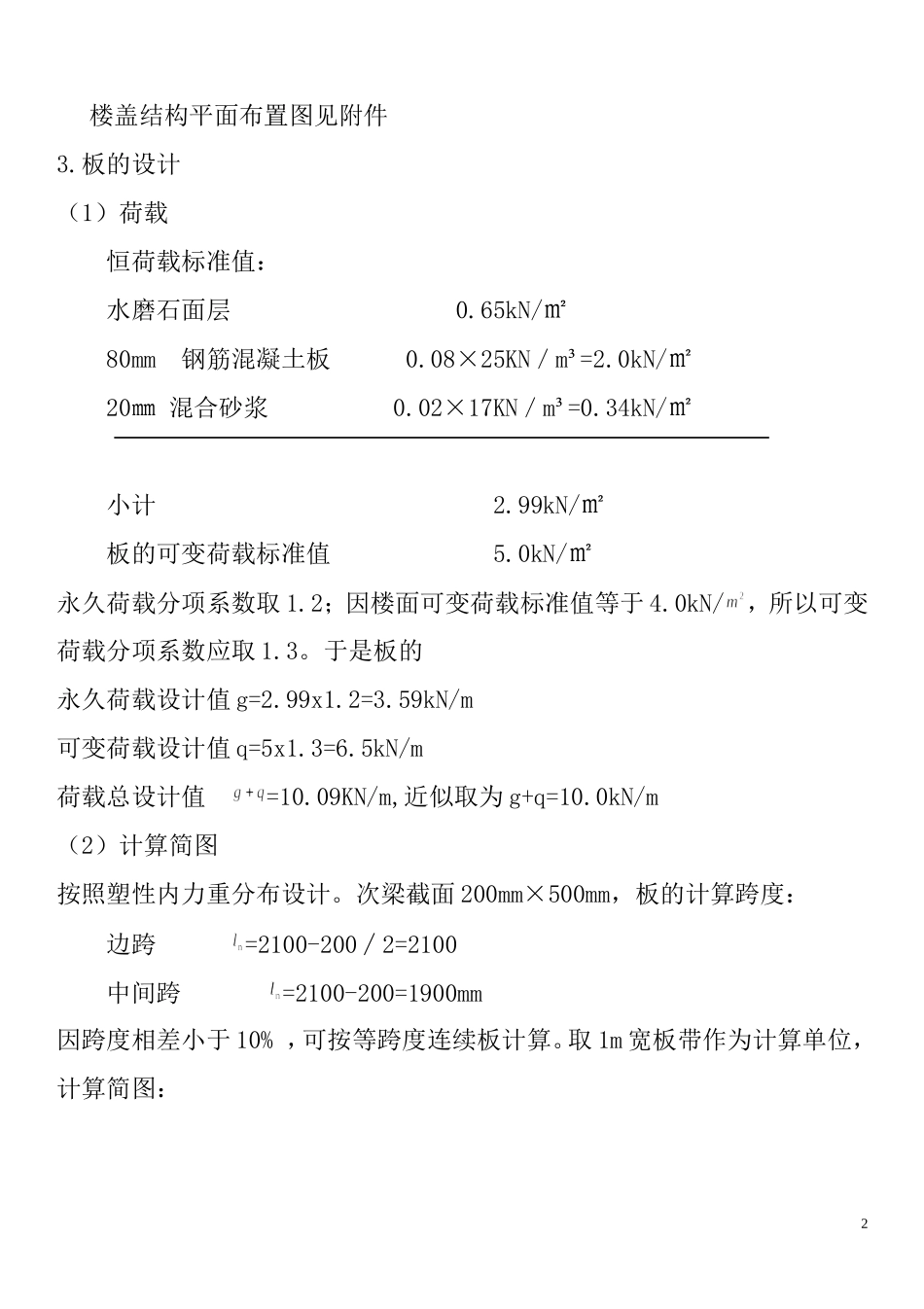

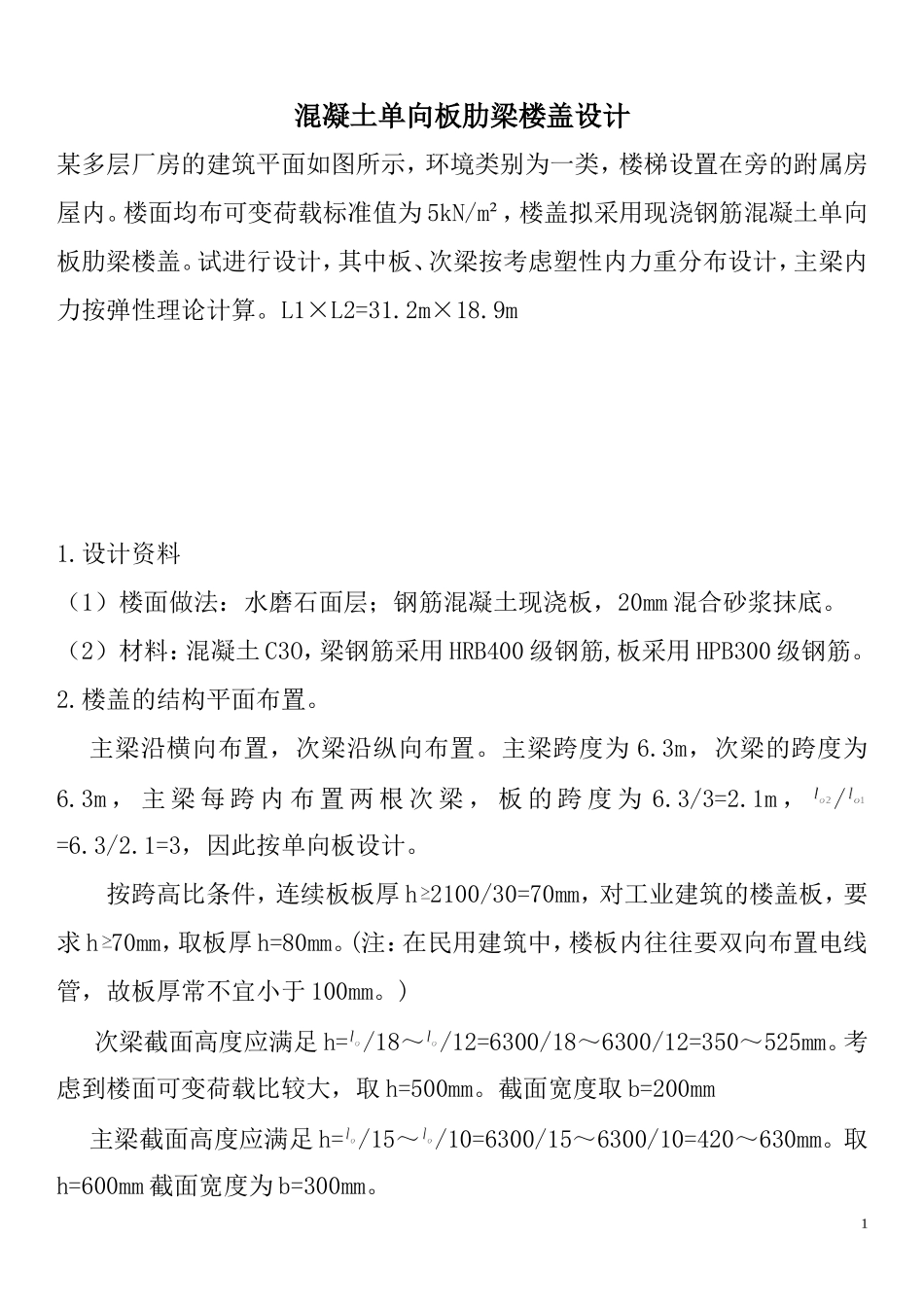

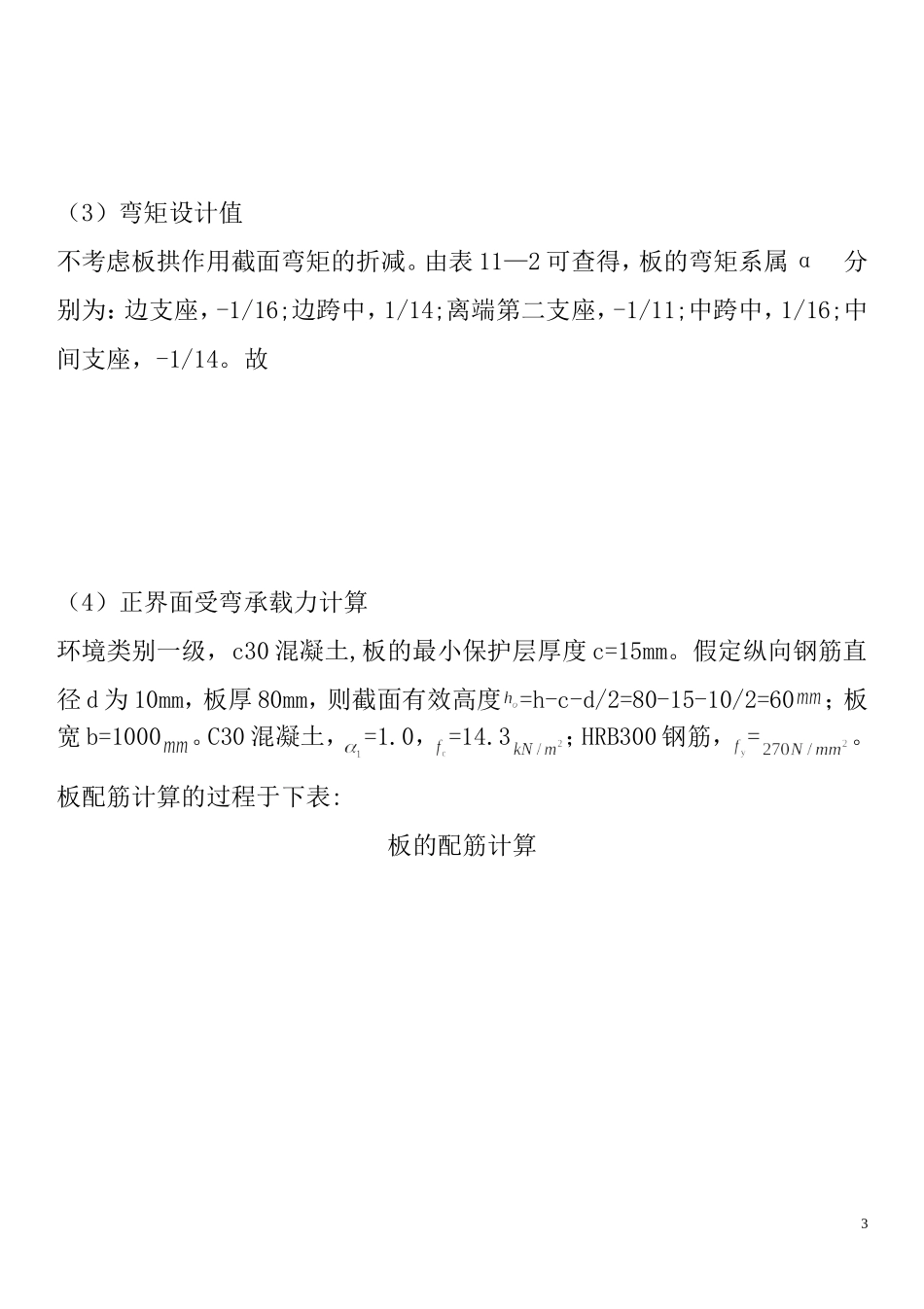

混凝土单向板肋梁楼盖设计某多层厂房的建筑平面如图所示，环境类别为一类，楼梯设置在旁的跗属房屋内。楼面均布可变荷载标准值为5kN/m²，楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖。试进行设计，其中板、次梁按考虑塑性内力重分布设计，主梁内力按弹性理论计算。L1×L2=31.2m×18.9m1.设计资料（1）楼面做法：水磨石面层；钢筋混凝土现浇板，20mm混合砂浆抹底。（2）材料：混凝土C3O，梁钢筋采用HRB400级钢筋,板采用HPB300级钢筋。2.楼盖的结构平面布置。主梁沿横向布置，次梁沿纵向布置。主梁跨度为6.3m，次梁的跨度为6.3m，主梁每跨内布置两根次梁，板的跨度为6.3/3=2.1m，/=6.3/2.1=3，因此按单向板设计。按跨高比条件，连续板板厚h2100/30=70mm，对工业建筑的楼盖板，要求h70mm，取板厚h=80mm。(注：在民用建筑中，楼板内往往要双向布置电线管，故板厚常不宜小于100mm。)次梁截面高度应满足h=/18～/12=6300/18～6300/12=350～525mm。考虑到楼面可变荷载比较大，取h=500mm。截面宽度取b=200mm主梁截面高度应满足h=/15～/10=6300/15～6300/10=420～630mm。取h=600mm截面宽度为b=300mm。1楼盖结构平面布置图见附件3.板的设计（1）荷载恒荷载标准值：水磨石面层0.65kN/㎡80mm钢筋混凝土板0.08×25KN／m³=2.0kN/㎡20㎜混合砂浆0.02×17KN／m³=0.34kN/㎡小计2.99kN/㎡板的可变荷载标准值5.0kN/㎡永久荷载分项系数取1.2；因楼面可变荷载标准值等于4.0kN/，所以可变荷载分项系数应取1.3。于是板的永久荷载设计值g=2.99x1.2=3.59kN/m可变荷载设计值q=5x1.3=6.5kN/m荷载总设计值=10.09KN/m,近似取为g+q=10.0kN/m（2）计算简图按照塑性内力重分布设计。次梁截面200mm×500mm，板的计算跨度：边跨=2100-200∕2=2100中间跨=2100-200=1900mm因跨度相差小于10%，可按等跨度连续板计算。取1m宽板带作为计算单位，计算简图：2（3）弯矩设计值不考虑板拱作用截面弯矩的折减。由表11—2可查得，板的弯矩系属α分别为：边支座，-1/16;边跨中，1/14;离端第二支座，-1/11;中跨中，1/16;中间支座，-1/14。故（4）正界面受弯承载力计算环境类别一级，c30混凝土,板的最小保护层厚度c=15mm。假定纵向钢筋直径d为10mm，板厚80mm，则截面有效高度=h-c-d/2=80-15-10/2=60；板宽b=1000。C30混凝土，=1.0，=14.3；HRB300钢筋，=。板配筋计算的过程于下表:板的配筋计算3计算结果表明，支座截面的均小于0.35，符合塑性内力重分布的原则；==0.245%，此值大于==0.238%，同时大于0.2%，满足最小配筋率要求。4.次梁计算根据本车间楼盖的实际使用情况，楼盖的次梁和主梁的可变荷载不考虑梁从属面积的荷载折减。（1）荷载设计值由板传来的恒载：3.592.2=7.90次梁自重：0.2x（0.5-0.08）x25x1.2=2.52次梁粉刷：0.02x（0.5-0.08）x2x17x1.2=0.34小计g=10.76可变荷载设计值q=6.52.2=14.3荷载总设计值g+q=25.06截面A1B2C弯矩设计值（）-2,5-2.86-3.64-2.582.260.0480.0560.0700.0500.044=1-0.049＜0.350.0580.073＜0.350.0510.045＜0.35计算配筋（）155.7184.3232.0162.1143实际配筋（）φ6/8@200=196φ6/8@200=196φ8@200=251φ6/8@200=196φ6/8@200=19642.计算简图按考虑塑性内力重分布设计主梁截面为300650,计算跨度：边跨==6300-100-300/2=6050中间跨==6300-300=6000因跨度相差小于10%，可按等跨连续板计算。计算简图如图所示:(3)内力计算由表11-1，表11-3可分别查得弯矩系数和剪力系数。弯矩设计值：剪力设计值：（4）承载力计算1)截面受弯承载力计算截面受弯承载力计算时，次梁跨内截面按T形截面计算，翼缘计算宽度取=L/3=6300/3=2100mm，=b+=200+2000=2200mm,b+12=2001280=1160mm三者的较小值，故取=1160mm。除支座B截面纵向钢筋按两排布置外，其余截面均布置一排。5环境类别为一级，C30混凝土，梁的最小保护厚度c=20，假设箍筋的直径为10,纵向钢筋的直径为20，则一排纵向钢筋=500-20-10-20/2=460mm,二排纵向钢筋=460-25=435mm。C30混凝土，=1.0，=14.3N/,=1.43N/,纵向钢筋采用HRB400钢，=360N/，=360N/。正截面承载力计算过程列于下表。经判别跨内截面均属于第一类T形截面。次梁正截面受弯承载力计算截面A1B2C弯...
