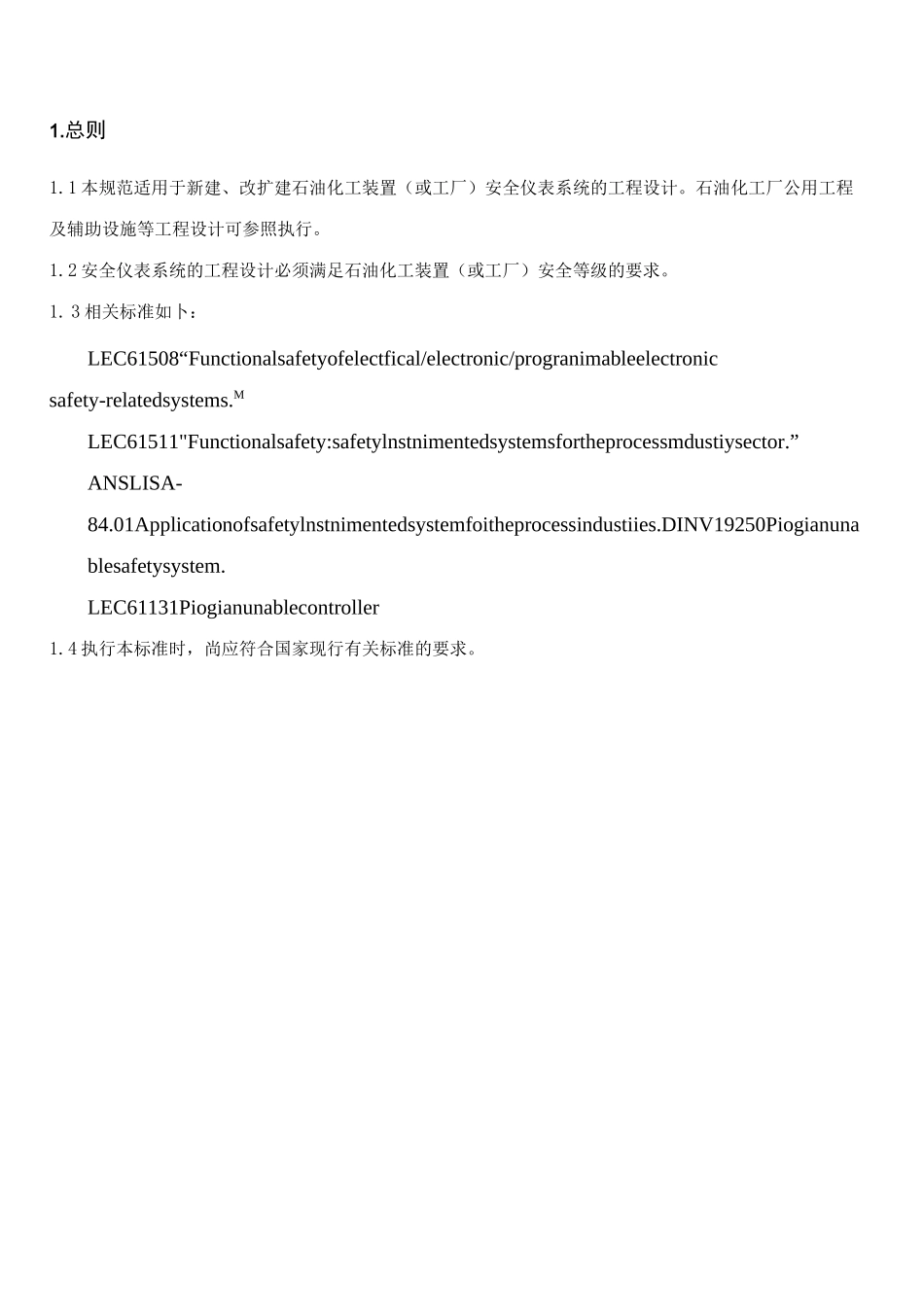

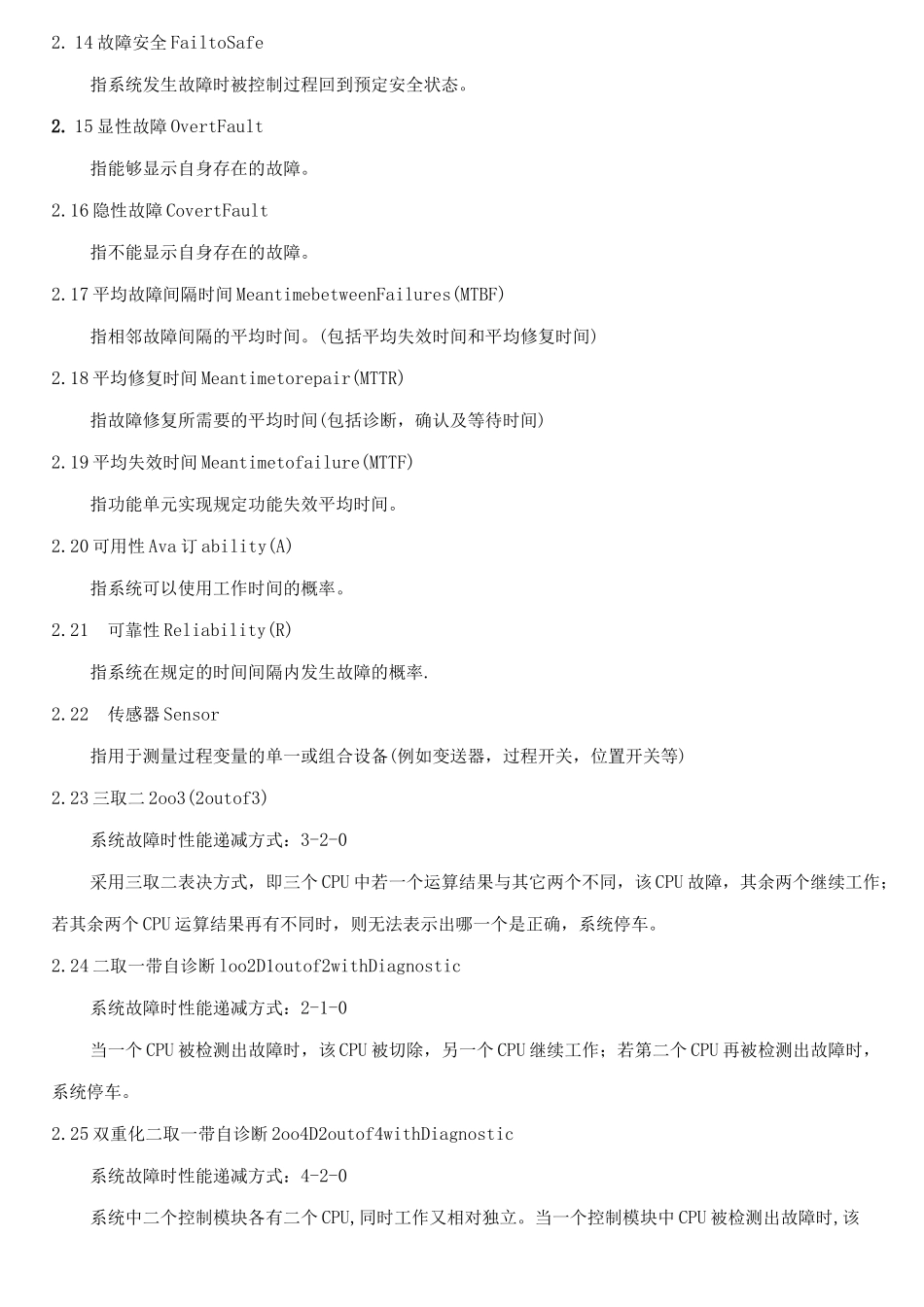

1.总则1.1本规范适用于新建、改扩建石油化工装置（或工厂）安全仪表系统的工程设计。石油化工厂公用工程及辅助设施等工程设计可参照执行。1.2安全仪表系统的工程设计必须满足石油化工装置（或工厂）安全等级的要求。1.3相关标准如卜：LEC61508“Functionalsafetyofelectfical/electronic/progranimableelectronicsafety-relatedsystems.MLEC61511"Functionalsafety:safetylnstnimentedsystemsfortheprocessmdustiysector.”ANSLISA-84.01Applicationofsafetylnstnimentedsystemfoitheprocessindustiies.DINV19250Piogianunablesafetysystem.LEC61131Piogianunablecontroller1.4执行本标准时，尚应符合国家现行有关标准的要求。例如：20032.名词术语卞列术语适用于本规范：2.1危险故障DangerousFailure指能够导致安全仪表系统处于危险或失去功能的故障。2.2安全仪表系统SafetyInstrumentedSystem(SIS)指能实现一个或多个安全仪表功能的系统。系统包括传感器，逻辑运算器和最终执行元件。2.3安全度等级SafetyIntegrityLevel(SIL)指用于描述安全仪表系统安全的等级，共4级，4为最高级，1为最低级。2.4最终执行元件FinalElement指安全仪表系统的一部分，执行必要的动作，使系统达到安全状态。2.5逻辑功能LogicFunction指将一个或多个输入信息转换为一个或多个输出信息的功能。2.6逻辑运算器LogicSolver指安全仪表系统或过程控制系统中完成一个或多个逻辑功能的部件。2.7过程危险ProcessRisk指由过程引起的危险或由过程和过程控制系统相互干扰引起的危险。2.8可编程电子系统ProgrammableElectronicSystem(PES)指由一个或多个可编程电子设备组成，用于控制、保护或监视的系统。该系统包括电源，中央处理单元，输入设备，数据高速通道和其它通信部件，输出设备等。2.9安全故障SafeFailure指不会导致安全仪表系统处于危险或故障状态。2.10过程控制系统ProcessControlSystem(PCS)指用于直接或间接控制过程及相关设备的控制系统，系统包括分散控制系统(DCS)、现场总线控制系统(FCS)、可编程控制系统(PLC)等。2.11冗余Redundancy指为实现同一功能，使用多个相同功能的模块或部件。2.12容错FaultTolerant指功能模块在出现故障时，仍能继续正确执行特定功能的能力。2.13表决Voting指系统中将每路数据进行比较和修正，用多数原则确定结论。例如：20032.14故障安全FailtoSafe指系统发生故障时被控制过程回到预定安全状态。2.15显性故障OvertFault指能够显示自身存在的故障。2.16隐性故障CovertFault指不能显示自身存在的故障。2.17平均故障间隔时间MeantimebetweenFailures(MTBF)指相邻故障间隔的平均时间。(包括平均失效时间和平均修复时间)2.18平均修复时间Meantimetorepair(MTTR)指故障修复所需要的平均时间(包括诊断，确认及等待时间)2.19平均失效时间Meantimetofailure(MTTF)指功能单元实现规定功能失效平均时间。2.20可用性Ava订ability(A)指系统可以使用工作时间的概率。2.21可靠性Reliability(R)指系统在规定的时间间隔内发生故障的概率.2.22传感器Sensor指用于测量过程变量的单一或组合设备(例如变送器，过程开关，位置开关等)2.23三取二2oo3(2outof3)系统故障时性能递减方式：3-2-0采用三取二表决方式，即三个CPU中若一个运算结果与其它两个不同，该CPU故障，其余两个继续工作；若其余两个CPU运算结果再有不同时，则无法表示出哪一个是正确，系统停车。2.24二取一带自诊断loo2D1outof2withDiagnostic系统故障时性能递减方式：2-1-0当一个CPU被检测出故障时，该CPU被切除，另一个CPU继续工作；若第二个CPU再被检测出故障时，系统停车。2.25双重化二取一带自诊断2oo4D2outof4withDiagnostic系统故障时性能递减方式：4-2-0系统中二个控制模块各有二个CPU,同时工作又相对独立。当一个控制模块中CPU被检测出故障时,该例如：2003CPU被切除，切换到2-0工作方式；其余一个控制模块中二个CPU以loo2D方式投入运行，若这一个控制模块中再有一个CPU彼检测出故障时，系统停车。例如：20033.基本原则3.1安全仪表系统独立于过程控制系统，独立完成安全保护功能。3.2安全仪表系统包扌舌传感器，逻辑单元...
