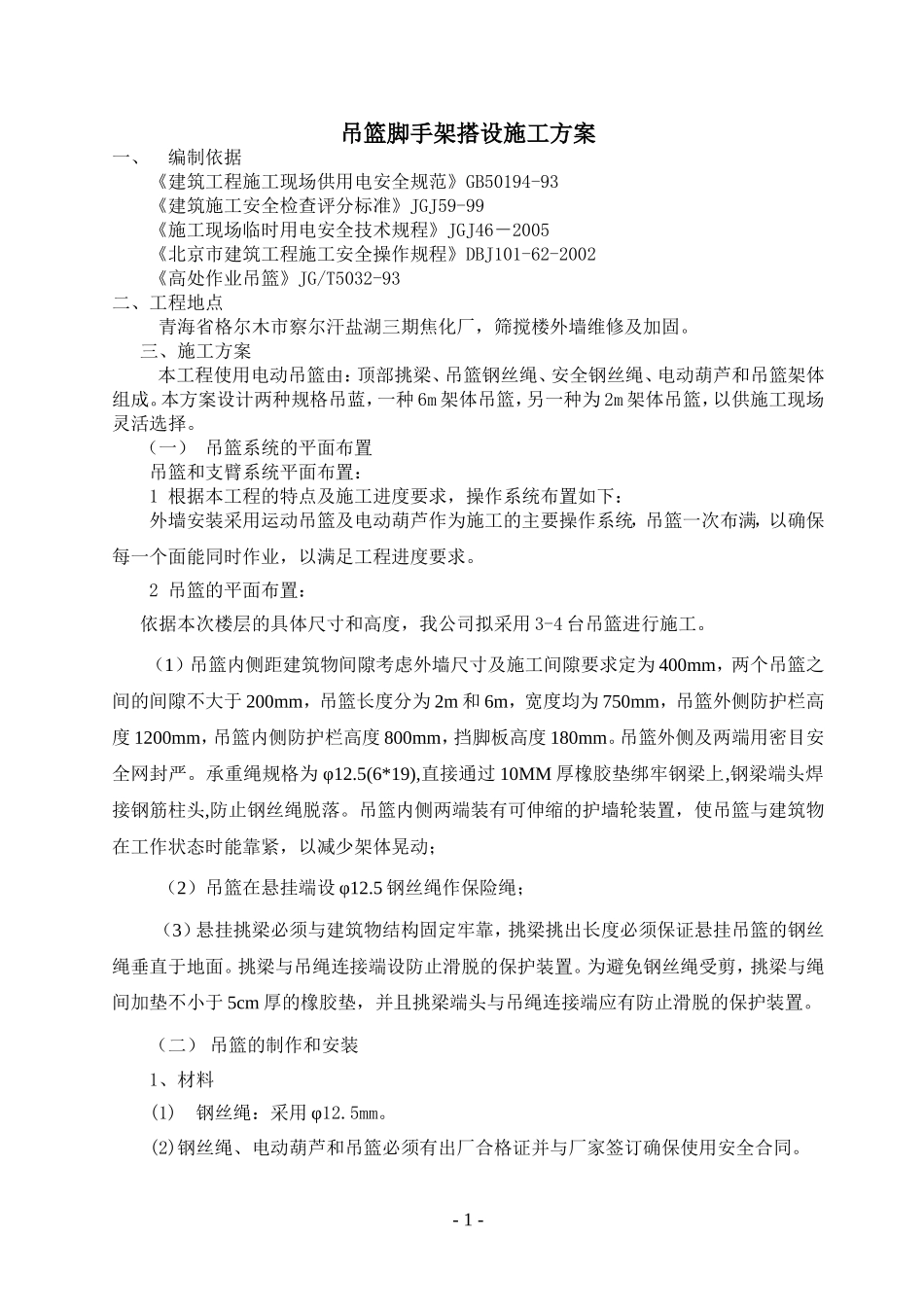

河北保百集团购物广场有限公司--北楼西侧外墙外墙及围墙粉刷工程吊篮脚手架专项施工方案河北建设集团装饰工程有限公司二零一一年八月三十一日吊篮脚手架搭设施工方案一、编制依据《建筑工程施工现场供用电安全规范》GB50194-93《建筑施工安全检查评分标准》JGJ59-99《施工现场临时用电安全技术规程》JGJ46－2005《北京市建筑工程施工安全操作规程》DBJ101-62-2002《高处作业吊篮》JG/T5032-93二、工程地点青海省格尔木市察尔汗盐湖三期焦化厂，筛搅楼外墙维修及加固。三、施工方案本工程使用电动吊篮由：顶部挑梁、吊篮钢丝绳、安全钢丝绳、电动葫芦和吊篮架体组成。本方案设计两种规格吊蓝，一种6m架体吊篮，另一种为2m架体吊篮，以供施工现场灵活选择。（一）吊篮系统的平面布置吊篮和支臂系统平面布置：1根据本工程的特点及施工进度要求，操作系统布置如下：外墙安装采用运动吊篮及电动葫芦作为施工的主要操作系统，吊篮一次布满，以确保每一个面能同时作业，以满足工程进度要求。2吊篮的平面布置：依据本次楼层的具体尺寸和高度，我公司拟采用3-4台吊篮进行施工。（1）吊篮内侧距建筑物间隙考虑外墙尺寸及施工间隙要求定为400mm，两个吊篮之间的间隙不大于200mm，吊篮长度分为2m和6m，宽度均为750mm，吊篮外侧防护栏高度1200mm，吊篮内侧防护栏高度800mm，挡脚板高度180mm。吊篮外侧及两端用密目安全网封严。承重绳规格为φ12.5(6*19),直接通过10MM厚橡胶垫绑牢钢梁上,钢梁端头焊接钢筋柱头,防止钢丝绳脱落。吊篮内侧两端装有可伸缩的护墙轮装置，使吊篮与建筑物在工作状态时能靠紧，以减少架体晃动；（2）吊篮在悬挂端设φ12.5钢丝绳作保险绳；（3）悬挂挑梁必须与建筑物结构固定牢靠，挑梁挑出长度必须保证悬挂吊篮的钢丝绳垂直于地面。挑梁与吊绳连接端设防止滑脱的保护装置。为避免钢丝绳受剪，挑梁与绳间加垫不小于5cm厚的橡胶垫，并且挑梁端头与吊绳连接端应有防止滑脱的保护装置。（二）吊篮的制作和安装1、材料(1)钢丝绳：采用φ12.5mm。(2)钢丝绳、电动葫芦和吊篮必须有出厂合格证并与厂家签订确保使用安全合同。-1-(3)钢丝绳和电动葫芦及防坠落装置计划用量：φ12.5吊篮钢丝绳：120m长36根；130m长7根，110m长26根。φ12.5防坠落钢丝绳：120m长36根；130m长7根；110m长26根。φ12.5防外倾钢丝绳：120m长8根；130m长4根，110m长6根。防坠落装置：12台。2、施工顺序组装支臂系统→就位→组装吊篮→安钢丝绳→制作安装斜墙防外倾装置→试载运作→电动葫芦吊篮安装验收→搭设防护架。3、主要施工方法(1)吊篮、支臂制作本工程的吊篮系统，根据需要吊篮数量、型号作如下布置：其尺寸为6000×750×1200，支臂尺寸为4200×250×170，配重篮尺寸为1200×800×600；吊篮尺寸为3000×700×1100，根支臂尺寸为4200×250×170；（2）搭设支臂支撑架吊篮支臂：根据外墙设计尺寸、吊篮尺寸及作业面，支臂外挑出墙面900mm，支臂安装高度比女儿墙高出400mm处架起，一端与配重装置固定在一起，另外悬挑端的骨架固定在女儿墙上，如女儿墙结构设计在结构悬挑板上，则固定在结构反梁部位。如墙上高出部分应采用L50×5角钢焊接成600×250×400固定支架，下端与女儿墙内预埋钢板焊牢，并在女儿墙内侧采用M16膨胀螺栓锚固。（3）配重系统：为了不破坏屋面结构防水层，吊篮支撑系统采用自配配重形式，每台吊篮安装荷载约为1，取最大15支臂悬朱为0.9m，内固定部分3.2m，其端部配重架上安装配重铁,按配重铁上的标识进行配重，取值重为1，其系统安全系数为2.3。配重篮与主体结构计算：配重篮的荷载为100kg/㎡，取○D轴平面其计算如下：平板：φ30钢筋从550取1m简约计算q=自重=375KN/Mq=活荷载=1.5KN/M按单向板跨度最大变矩为：M中=0.125×5.25×4.22+0.116×10×42+0.111×10×42=21.11kn•m。查表：fcm=16.5n/mm2fy=550n/mm2h0=h-c-d/2=150-15-9/2=130.5mm-2-b=1000mmAS=635mm2ξ=fyAS/fcmbho=550×635/16.5×1000×130.5=0.1622≤ξb=0.614mu=fcmbho2ξ(1-0.5ξ)=16.5×1000×130.52×0.162(1-0.5×0.1622)=41.88KN.MMU>M跨中，其结构截面承载力足够满足其配重系统施工荷载。（三）、操作程序与...
