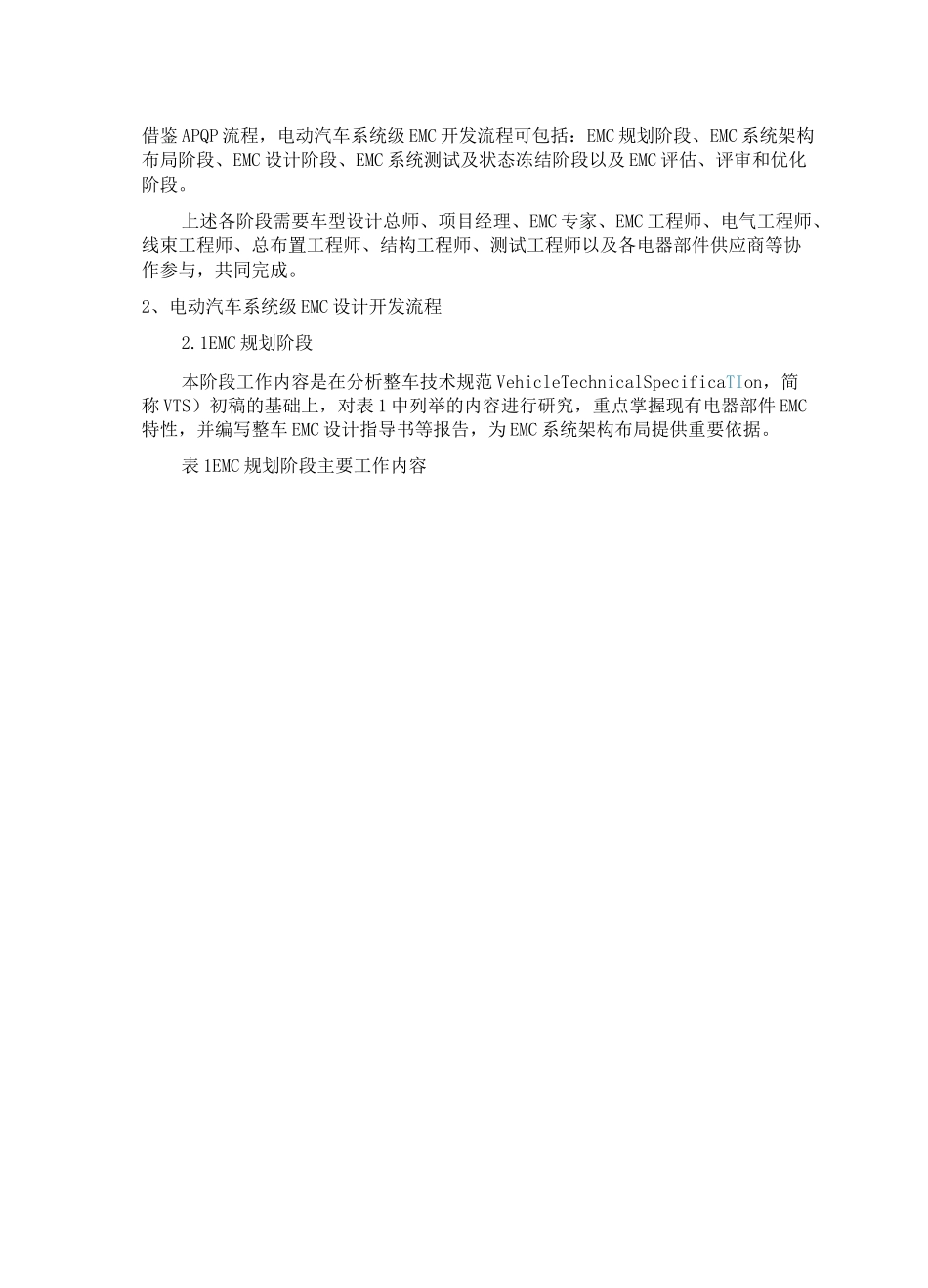

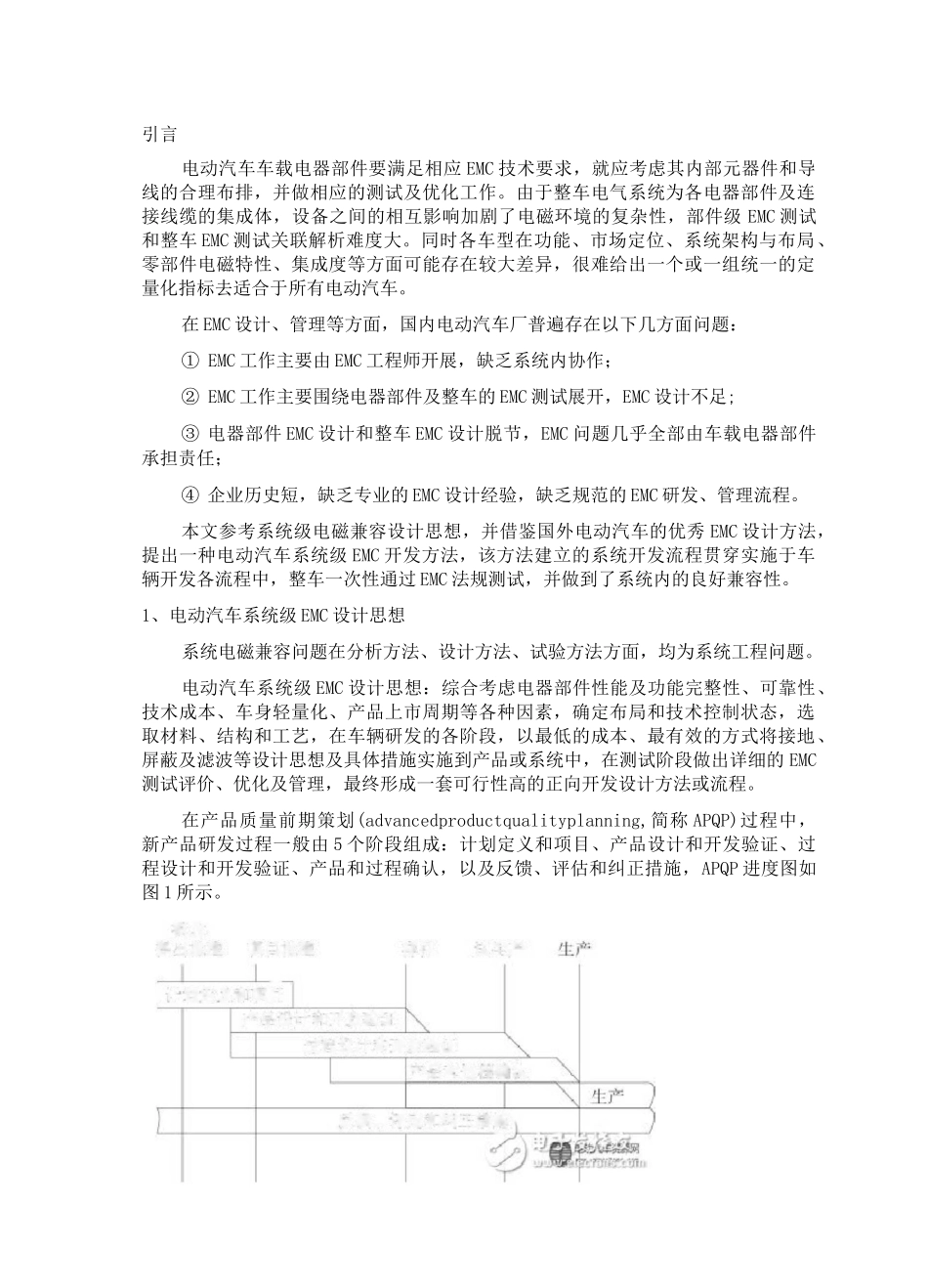

反说、评定和纠正措魏严品和过程确认过程设计和开发验证产品设计柯开发验证样件试生产魅念提fl盛獭项口批笊）计划定文邪项目引言电动汽车车载电器部件要满足相应EMC技术要求，就应考虑其内部元器件和导线的合理布排，并做相应的测试及优化工作。由于整车电气系统为各电器部件及连接线缆的集成体，设备之间的相互影响加剧了电磁环境的复杂性，部件级EMC测试和整车EMC测试关联解析难度大。同时各车型在功能、市场定位、系统架构与布局、零部件电磁特性、集成度等方面可能存在较大差异，很难给出一个或一组统一的定量化指标去适合于所有电动汽车。在EMC设计、管理等方面，国内电动汽车厂普遍存在以下几方面问题：①EMC工作主要由EMC工程师开展，缺乏系统内协作；②EMC工作主要围绕电器部件及整车的EMC测试展开，EMC设计不足;③电器部件EMC设计和整车EMC设计脱节，EMC问题几乎全部由车载电器部件承担责任；④企业历史短，缺乏专业的EMC设计经验，缺乏规范的EMC研发、管理流程。本文参考系统级电磁兼容设计思想，并借鉴国外电动汽车的优秀EMC设计方法，提出一种电动汽车系统级EMC开发方法，该方法建立的系统开发流程贯穿实施于车辆开发各流程中，整车一次性通过EMC法规测试，并做到了系统内的良好兼容性。1、电动汽车系统级EMC设计思想系统电磁兼容问题在分析方法、设计方法、试验方法方面，均为系统工程问题。电动汽车系统级EMC设计思想：综合考虑电器部件性能及功能完整性、可靠性、技术成本、车身轻量化、产品上市周期等各种因素，确定布局和技术控制状态，选取材料、结构和工艺，在车辆研发的各阶段，以最低的成本、最有效的方式将接地、屏蔽及滤波等设计思想及具体措施实施到产品或系统中，在测试阶段做出详细的EMC测试评价、优化及管理，最终形成一套可行性高的正向开发设计方法或流程。在产品质量前期策划(advancedproductqualityplanning,简称APQP)过程中，新产品研发过程一般由5个阶段组成：计划定义和项目、产品设计和开发验证、过程设计和开发验证、产品和过程确认，以及反馈、评估和纠正措施，APQP进度图如图1所示。借鉴APQP流程，电动汽车系统级EMC开发流程可包括：EMC规划阶段、EMC系统架构布局阶段、EMC设计阶段、EMC系统测试及状态冻结阶段以及EMC评估、评审和优化阶段。上述各阶段需要车型设计总师、项目经理、EMC专家、EMC工程师、电气工程师、线束工程师、总布置工程师、结构工程师、测试工程师以及各电器部件供应商等协作参与，共同完成。2、电动汽车系统级EMC设计开发流程2.1EMC规划阶段本阶段工作内容是在分析整车技术规范VehicleTechnicalSpecificaTIon，简称VTS）初稿的基础上，对表1中列举的内容进行研究，重点掌握现有电器部件EMC特性，并编写整车EMC设计指导书等报告，为EMC系统架构布局提供重要依据。表1EMC规划阶段主要工作内容南号研克内容端出内容1很菇市场走位”硏究对应肉EMC苻台性法亂
