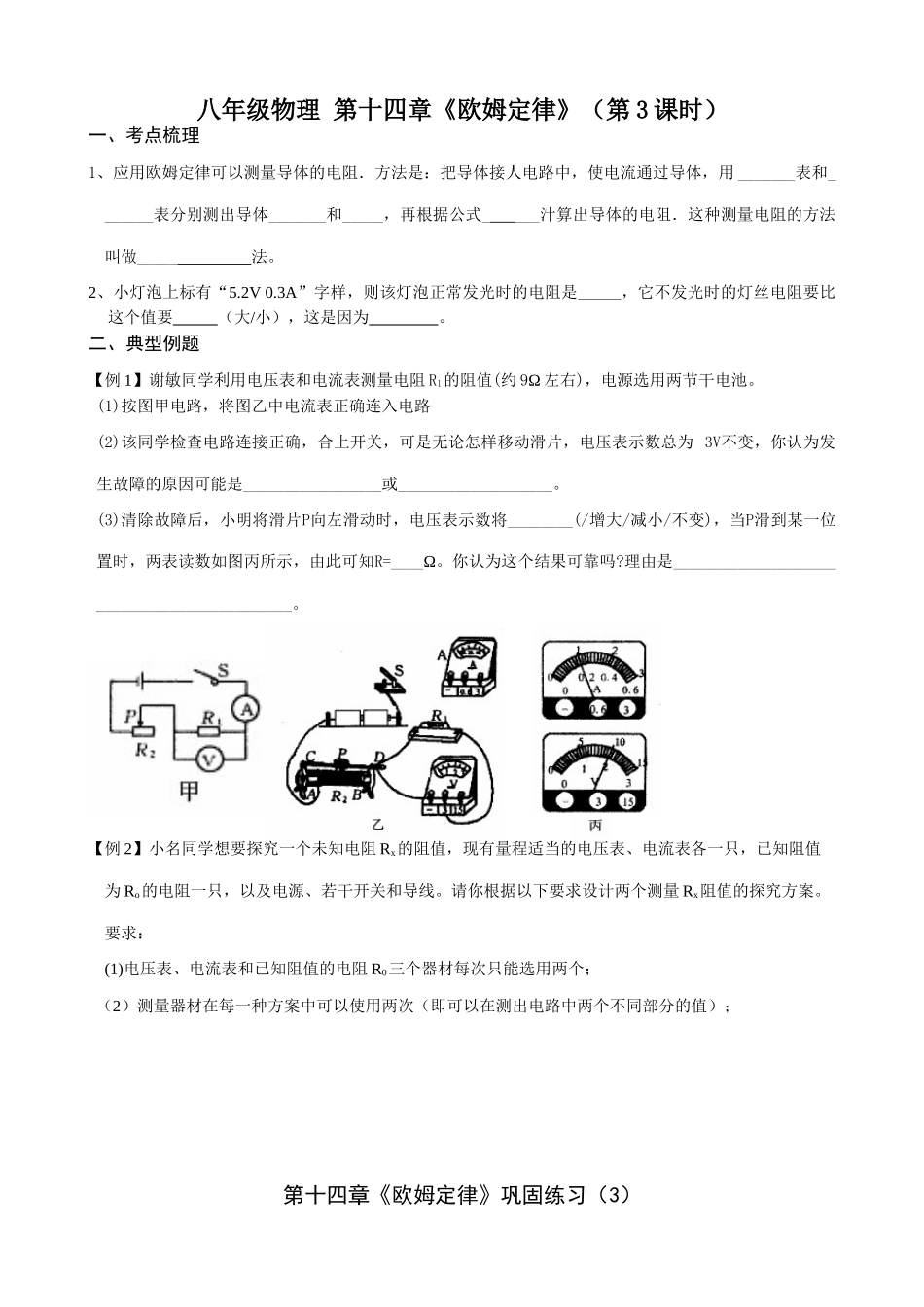

八年级物理第十四章《欧姆定律》（第3课时）一、考点梳理1、应用欧姆定律可以测量导体的电阻．方法是：把导体接人电路中，使电流通过导体，用_______表和_______表分别测出导体_______和_____，再根据公式____汁算出导体的电阻．这种测量电阻的方法叫做_____法。2、小灯泡上标有“5.2V0.3A”字样，则该灯泡正常发光时的电阻是，它不发光时的灯丝电阻要比这个值要（大/小），这是因为。二、典型例题【例1】谢敏同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池。(1)按图甲电路，将图乙中电流表正确连入电路(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是_________________或___________________。(3)清除故障后，小明将滑片P向左滑动时，电压表示数将________(/增大/减小/不变)，当P滑到某一位置时，两表读数如图丙所示，由此可知R=____Ω。你认为这个结果可靠吗?理由是____________________________________________。【例2】小名同学想要探究一个未知电阻Rx的阻值，现有量程适当的电压表、电流表各一只，已知阻值为Ro的电阻一只，以及电源、若干开关和导线。请你根据以下要求设计两个测量Rx阻值的探究方案。要求：(1)电压表、电流表和已知阻值的电阻R0三个器材每次只能选用两个；（2）测量器材在每一种方案中可以使用两次（即可以在测出电路中两个不同部分的值）；第十四章《欧姆定律》巩固练习（3）图21．小灯泡的灯丝烧断了，把断了的灯丝搭在一起接人电路，灯丝电阻会变得比原来______，灯会变得比原来更＿＿＿。2．学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图1所示．闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（）A．电流表A的示数变小B．电压表V1的示数变大C．电压表V1的示数变小D．电压表V2的示数不变3、如图2是一种测量小汽车油箱内油量装置的原理图.压力传感器R的电阻会随所受压力大小发生变化，油量表（由电流表改装而成）指针能指示出油箱里的油的多少.已知：压力传感器R的电阻与所受压力的关系如下表所示.压力F/N050100150200250300…电阻R/Ω500380310245200170150…若压力传感器R的上表面面积为5cm2，汽油热值为4.6×107J/㎏，汽油密度为0.7×103㎏/m3,电源电压为6V。请回答：(1)当油与箱总重为600N时，压力传感器R受到的压强是多大？(2)若油箱内油为10㎏时，汽油完全燃烧能放出的热量是多少？(3)如果空油箱的质量为5.8㎏,油量表指针指向2×10-2m3时，电路中电流是多少？4、小明同学设计的“风力测试仪”在校科技节上备受师生们的青睐，“风力测试仪”的原理如图3所示。电源电压6V，R0为保护电阻，AB为长20cm、阻值为50的均匀电阻丝。OP为质量、电阻均不计的金属细杆，下端连接一个重为2N的球P。闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，球P受风力的作用，使金属细杆OP绕悬挂点O偏转，当偏转到电阻丝的A端时，电流表示数为0．6A。已知悬挂点O与电阻丝B端的距离为10cm，金属细杆OP始终与电阻丝AB接触良好且无摩擦，求：(1)R0的阻值；(2)无风时电流表示数；图3(3)在风力作用下，当金属细杆OP在图示位置静止时，作出F风的力臂，并求出该力的大小．
