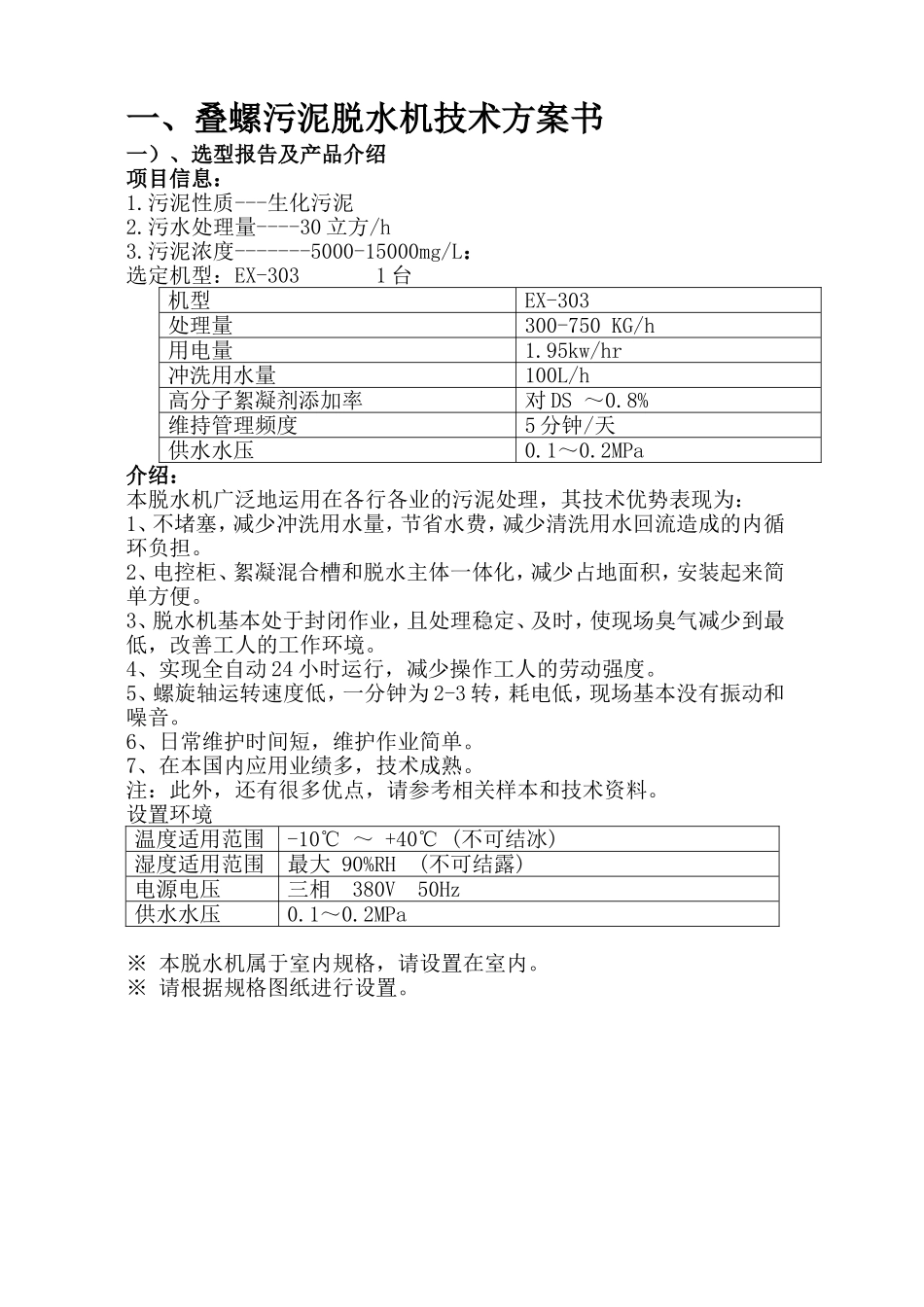

叠螺污泥脱水机《方案技术规格书》无锡凌德环保设备有限公司一、叠螺污泥脱水机技术方案书一）、选型报告及产品介绍项目信息：1.污泥性质---生化污泥2.污水处理量----30立方/h3.污泥浓度-------5000-15000mg/L：选定机型：EX-3031台机型EX-303处理量300-750KG/h用电量1.95kw/hr冲洗用水量100L/h高分子絮凝剂添加率对DS～0.8%维持管理频度5分钟/天供水水压0.1～0.2MPa介绍：本脱水机广泛地运用在各行各业的污泥处理，其技术优势表现为：1、不堵塞，减少冲洗用水量，节省水费，减少清洗用水回流造成的内循环负担。2、电控柜、絮凝混合槽和脱水主体一体化，减少占地面积，安装起来简单方便。3、脱水机基本处于封闭作业，且处理稳定、及时，使现场臭气减少到最低，改善工人的工作环境。4、实现全自动24小时运行，减少操作工人的劳动强度。5、螺旋轴运转速度低，一分钟为2-3转，耗电低，现场基本没有振动和噪音。6、日常维护时间短，维护作业简单。7、在本国内应用业绩多，技术成熟。注：此外，还有很多优点，请参考相关样本和技术资料。设置环境温度适用范围-10℃～+40℃(不可结冰)湿度适用范围最大90%RH(不可结露)电源电压三相380V50Hz供水水压0.1～0.2MPa※本脱水机属于室内规格，请设置在室内。※请根据规格图纸进行设置。EX-303规格书项目规格尺寸L3605×W1690×H1600[㎜]总功率1.95[kW]供电功率3φ380V/50Hz制控1φ220V/50Hz叠螺主体规格×长度φ300×2130[㎜]数量3材质浓缩部：SUS304环片厚度3mm环片数量～330片*3脱水部：SUS304环片厚度1.5mm环片数量～170片*3叠螺电机型号日本住友RNYM05-1640-720规格防水（IP65）CCC功率0.4[kW]×3凝集混合槽尺寸L850×W850×H1100[㎜]容量约900[L]凝集混合槽搅拌机电机型号日本住友RNYM05-1640-60规格防水（IP45）CCC功率0.75[kW]出口管150mm电磁阀型号210G95尺寸20A材质BC液位开关型号PS-3S材质电极：SUS304电控柜尺寸W600×H860×D250[㎜]配件品牌正泰。德力西，施耐德等滤液槽规格1900×1500×750mm前后固定角接触面倾斜角度：15度滤液槽侧边倾斜角度：53度材质SUS304滤液出口内径130mm外部连接方式：法兰或其他二）、叠螺机相关运行指标设备型号内容数据备注EX-303整体重量1820KG主体SUS304EX-303运行重量2810KG主体SUS304EX-303出泥量~300-750KG/H视污泥具体情况，数据有所变化EX-303出泥含水率≤75%左右视污泥具体情况，数据有所变化EX-303固体回收率≥95%EX-303易损件一固定及活动环≥17000小时EX-303易损件二叠螺轴≥36000小时EX-303电机品牌住友产地日本EX-303运行噪音低于35分贝此标准仅为设备的运行，污水处理过程中所产生的其他噪音不列入内三)、标准流程图絮凝混合槽喷淋电磁阀SLSMM叠螺主体维护管理P加药口供水口高分子絮凝剂加药泵进泥口泡药机污泥池FS脱水机单位构成①②③絮凝混合槽搅拌机滤液排出口絮凝混合槽排污口污泥输送泵P计量槽计量堰回流管④原水池注：1、污泥池内的污泥浓度必须在2000mg/L以上，而且，随着污泥浓度的增大，污泥脱水机的脱水性能将随之增大，表现为泥饼的处理量增大，泥饼的的含水率降低，但是污泥浓度不能过高，要保证污泥具有足够的流动性，而且必须保证污泥浓度的相对稳定。因此，对污泥浓缩池或贮存池要进行搅拌。因为如果没有进行搅拌，污泥就难免分层，导致进入污泥脱水机的污泥浓度不稳定。因为絮凝剂的添加量在调试的时候，按照某种比例设定，因此，有的时候，污泥浓度过低，造成絮凝剂的浪费，而且，如果污泥浓度过高，不能很好的絮凝，最终影响絮凝剂的效果。标准配置的电控柜能够控制其中的一台加药泵和一台的污泥输送泵。脱水机上有污泥回流管，通过计量能够保证等量的污泥进入污泥脱水机主体。2、污泥输送泵污泥输送泵的作用，就是将污泥池的污泥持续输送到脱水机，对于叠螺污泥脱水机不需要用高压泵。根据脱水机绝干污泥的最大处理量、污泥的实际浓度计算出单位时间的污泥输送量。潜污泵或螺杆泵都适用于污泥的输送。选用潜污泵的情况下，有一部分污泥会从脱水机的计量槽处的溢流口回流到污泥池，所以，污泥脱水机的设置高度应该高于污泥池。如果污泥输送泵的污泥输送能力大大超过污...
