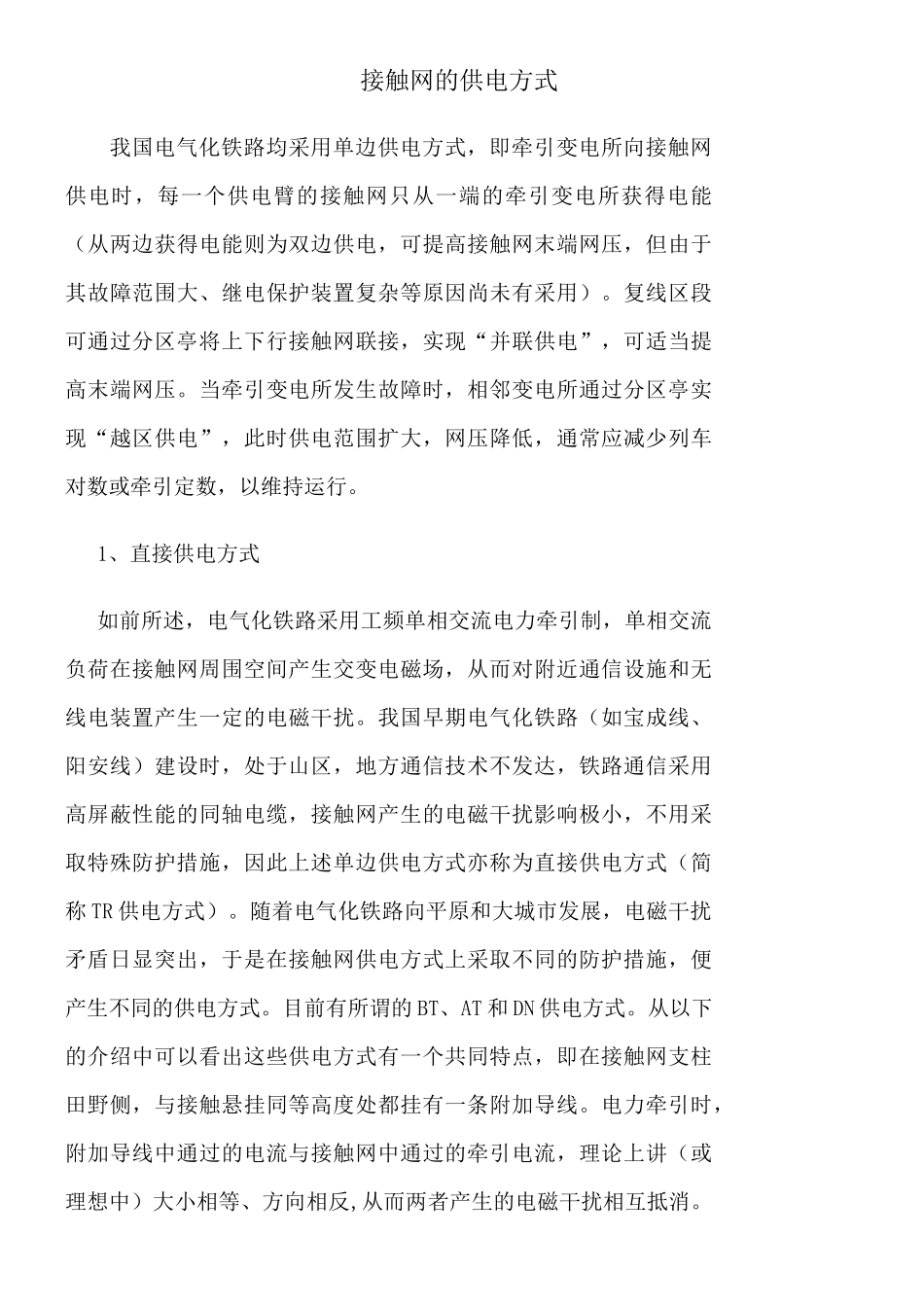

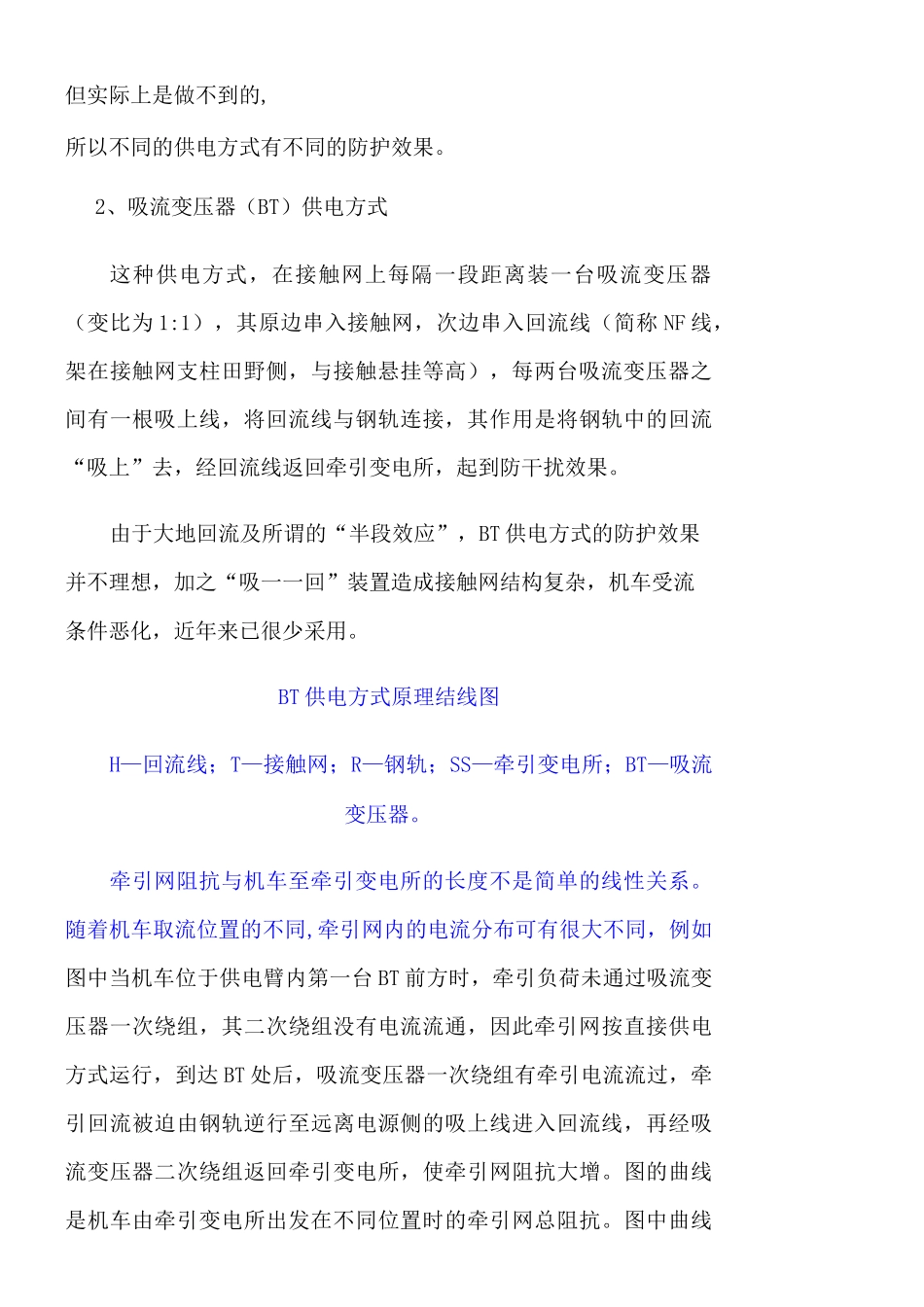

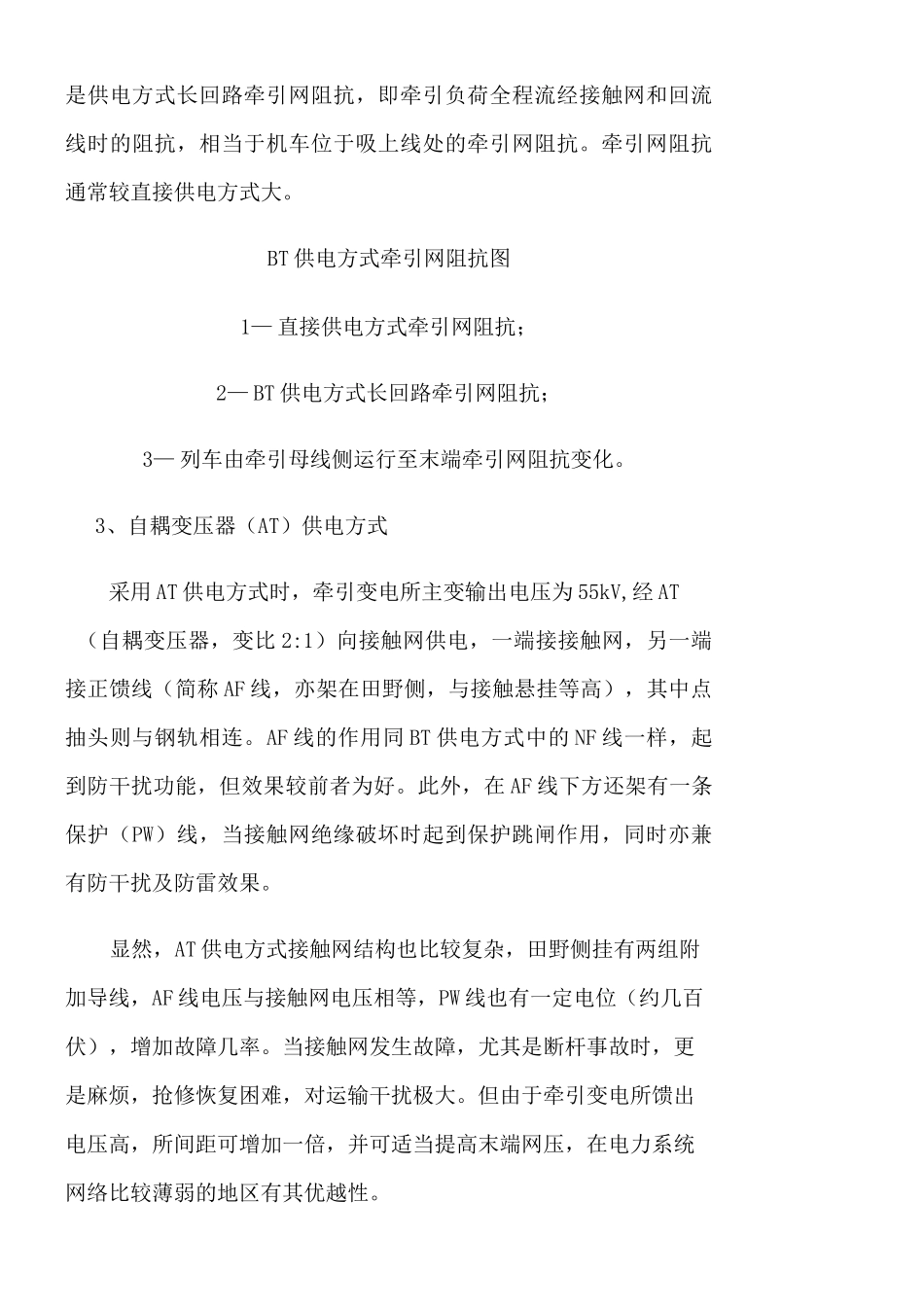

接触网的供电方式我国电气化铁路均采用单边供电方式，即牵引变电所向接触网供电时，每一个供电臂的接触网只从一端的牵引变电所获得电能（从两边获得电能则为双边供电，可提高接触网末端网压，但由于其故障范围大、继电保护装置复杂等原因尚未有采用）。复线区段可通过分区亭将上下行接触网联接，实现“并联供电”，可适当提高末端网压。当牵引变电所发生故障时，相邻变电所通过分区亭实现“越区供电”，此时供电范围扩大，网压降低，通常应减少列车对数或牵引定数，以维持运行。1、直接供电方式如前所述，电气化铁路采用工频单相交流电力牵引制，单相交流负荷在接触网周围空间产生交变电磁场，从而对附近通信设施和无线电装置产生一定的电磁干扰。我国早期电气化铁路（如宝成线、阳安线）建设时，处于山区，地方通信技术不发达，铁路通信采用高屏蔽性能的同轴电缆，接触网产生的电磁干扰影响极小，不用采取特殊防护措施，因此上述单边供电方式亦称为直接供电方式（简称TR供电方式）。随着电气化铁路向平原和大城市发展，电磁干扰矛盾日显突出，于是在接触网供电方式上采取不同的防护措施，便产生不同的供电方式。目前有所谓的BT、AT和DN供电方式。从以下的介绍中可以看出这些供电方式有一个共同特点，即在接触网支柱田野侧，与接触悬挂同等高度处都挂有一条附加导线。电力牵引时，附加导线中通过的电流与接触网中通过的牵引电流，理论上讲（或理想中）大小相等、方向相反,从而两者产生的电磁干扰相互抵消。但实际上是做不到的,所以不同的供电方式有不同的防护效果。2、吸流变压器（BT）供电方式这种供电方式，在接触网上每隔一段距离装一台吸流变压器（变比为1:1），其原边串入接触网，次边串入回流线（简称NF线，架在接触网支柱田野侧，与接触悬挂等高），每两台吸流变压器之间有一根吸上线，将回流线与钢轨连接，其作用是将钢轨中的回流“吸上”去，经回流线返回牵引变电所，起到防干扰效果。由于大地回流及所谓的“半段效应”，BT供电方式的防护效果并不理想，加之“吸一一回”装置造成接触网结构复杂，机车受流条件恶化，近年来已很少采用。BT供电方式原理结线图H—回流线；T—接触网；R—钢轨；SS—牵引变电所；BT—吸流变压器。牵引网阻抗与机车至牵引变电所的长度不是简单的线性关系。随着机车取流位置的不同,牵引网内的电流分布可有很大不同，例如图中当机车位于供电臂内第一台BT前方时，牵引负荷未通过吸流变压器一次绕组，其二次绕组没有电流流通，因此牵引网按直接供电方式运行，到达BT处后，吸流变压器一次绕组有牵引电流流过，牵引回流被迫由钢轨逆行至远离电源侧的吸上线进入回流线，再经吸流变压器二次绕组返回牵引变电所，使牵引网阻抗大增。图的曲线是机车由牵引变电所出发在不同位置时的牵引网总阻抗。图中曲线是供电方式长回路牵引网阻抗，即牵引负荷全程流经接触网和回流线时的阻抗，相当于机车位于吸上线处的牵引网阻抗。牵引网阻抗通常较直接供电方式大。BT供电方式牵引网阻抗图1—直接供电方式牵引网阻抗；2—BT供电方式长回路牵引网阻抗；3—列车由牵引母线侧运行至末端牵引网阻抗变化。3、自耦变压器（AT）供电方式采用AT供电方式时，牵引变电所主变输出电压为55kV,经AT（自耦变压器，变比2:1）向接触网供电，一端接接触网，另一端接正馈线（简称AF线，亦架在田野侧，与接触悬挂等高），其中点抽头则与钢轨相连。AF线的作用同BT供电方式中的NF线一样，起到防干扰功能，但效果较前者为好。此外，在AF线下方还架有一条保护（PW）线，当接触网绝缘破坏时起到保护跳闸作用，同时亦兼有防干扰及防雷效果。显然，AT供电方式接触网结构也比较复杂，田野侧挂有两组附加导线，AF线电压与接触网电压相等，PW线也有一定电位（约几百伏），增加故障几率。当接触网发生故障，尤其是断杆事故时，更是麻烦，抢修恢复困难，对运输干扰极大。但由于牵引变电所馈出电压高，所间距可增加一倍，并可适当提高末端网压，在电力系统网络比较薄弱的地区有其优越性。4、直供+回流（DN）供电方式这种供电方式实际上就是带回流线的直接供电方式，NF线每隔一定距离与钢轨相连，既起到...
