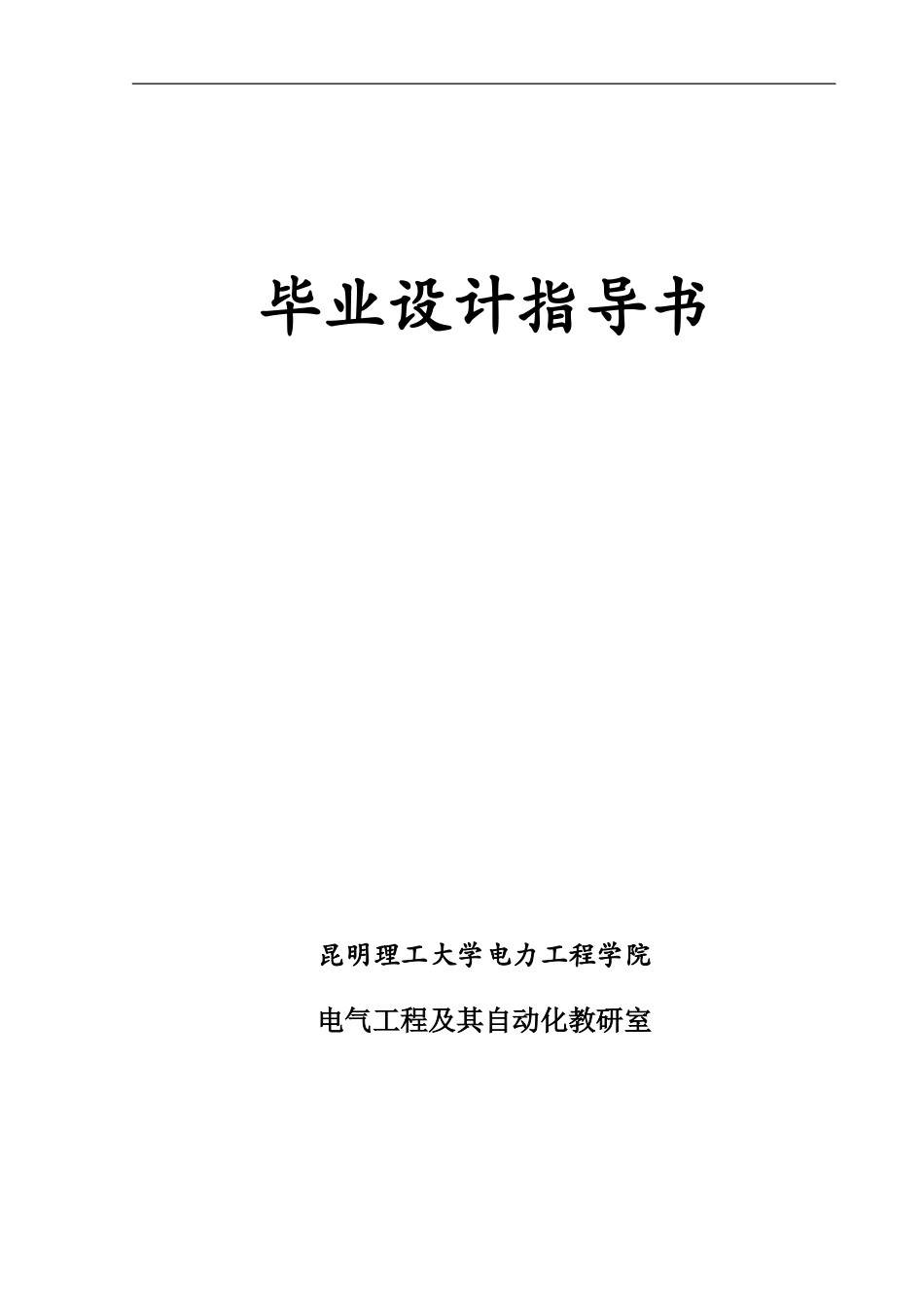

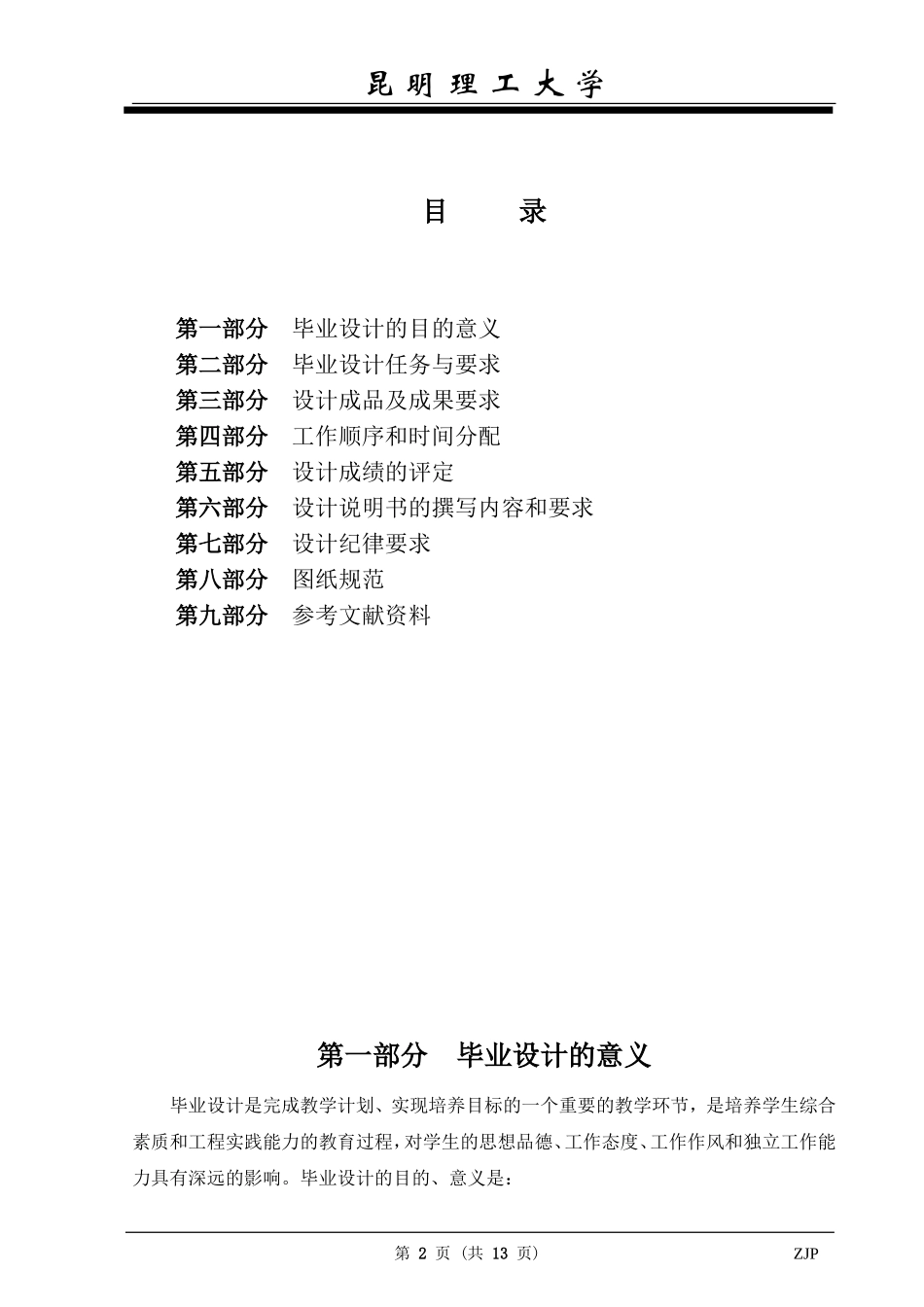

毕业设计指导书昆明理工大学电力工程学院电气工程及其自动化教研室昆明理工大学目录第一部分毕业设计的目的意义第二部分毕业设计任务与要求第三部分设计成品及成果要求第四部分工作顺序和时间分配第五部分设计成绩的评定第六部分设计说明书的撰写内容和要求第七部分设计纪律要求第八部分图纸规范第九部分参考文献资料第一部分毕业设计的意义毕业设计是完成教学计划、实现培养目标的一个重要的教学环节，是培养学生综合素质和工程实践能力的教育过程，对学生的思想品德、工作态度、工作作风和独立工作能力具有深远的影响。毕业设计的目的、意义是：第2页(共13页)ZJP昆明理工大学1、通过毕业设计的训练，使学生进一步巩固加深所学的基础理论、基本技能和专业知识，使之系统化、综合化。2、培养学生独立工作、独立思考并运用已学的知识解决实际工程技术问题的能力，结合课题的需要可培养学生独立获取新知识的能力。3、通过毕业设计加强学生对文献检索与翻译、计算、绘图、实验方法、数据处理、编辑设计文件、使用规范化手册、规程等最基本的工作实践能力的培养。4、通过毕业设计的训练，使学生树立起具有符合国情和生产实际的正确的设计思想和观点；树立起严谨、负责、实事求是、刻苦钻研、勇于探索并具有创新意识及与他人合作的工作作风。第二部分毕业设计任务与要求一、设计题目发电厂（变电所）工程电气部分初步设计二、设计任务与要求1、分析设计任务（1）阅读设计任务书、设计指导书，分析原始数据资料，明确设计任务，理解设计成果和要求。（2）广泛查阅检索有关设计技术资料、收集设计参考文献中规定的资料。2、电气主接线设计在主接线设计时，必须从全局出发，统筹兼顾，根据本变电所在系统中的地位、进出线回路数、负荷情况、工程特点、周围环境条件等，确定合理的设计方案。电气主接线设计，一般分以下几步：（1）拟定可行的主接线方案：根据设计任务书的要求，在分析原始资料的基础上，拟定出若干可行方案（本期及远期），内容包括主变压器型式、台数和容量，以及各级电压配电装置的接线方式等。并依据对主接线的基本要求，从技术上论证各方案的优、缺点淘汰一些较差的方案，保留23个技术上相当的较好方案。（2）对23个技术上较好方案进行经济计算，选择出经济上的最佳方案。（3）技术、经济比较和结论：对23个方案，进行全面的技术、经济比较，确定最优主接线方案。（4）电气主接线可靠性分析、比较、计算。第3页(共13页)ZJP昆明理工大学（5）绘制电气主接线单线图。电气主接线一般按正常运行方式绘制，采用全国通用的图形符号和文字代号，并将所用设备的型号、发电机主要参数、母线及电缆截面等标注在单线图上。单线图上还应示出电压互感器、电流互感器、避雷器等设备的配置及其一次接线方式，以及主变压器接线组别和中性点的接地方式等。3、短路电流计算（1）选择计算短路点。（2）画等值网络（次暂态网络）图：l）首先去掉系统中的所有负荷分支、线路电容、各元件的电阻，发电机电抗用次暂态电抗。2）选取基准容量和基准电压（一般取各电压等级的平均电压）。3）将各元件电抗换算为同一基准值的电抗标么值。4）绘出等值网络图，并将各元件电抗统一编号。（3）化简等值网络：为计算不同短路点的短路电流值，需将等值网络分别化简为以短路点为中心的辐射形等值网络，并求出各电源与短路点之间的电抗，即转移电抗.（4）求计算电抗。（5）由运算曲线查出各电源供给的短路电流周期分量标么值（运算曲线只作到）。（6）计算无限大容量（3）的电源供给的短路电流周期分量。（7）计算短路电流周期分量有名值和短路容量。（8）计算短路电流冲击值。（9）绘制短路电流计算结果表。4、导体和电器设备的选择设计按选择设计的一般规定，根据导体和电器设备的选择校验技术条件和设计计算要求，用前一步骤短路电流计算结果，选择并校验导体和电器，绘制出电气设备选择汇总表。（1）各级电压母线，各电气设备间的连接导体、电缆；（2）高压开关电器（各回路的断路器、隔离开关、高压熔断器）；第4页(共13页)ZJP昆明理工大学（3）保护、测量用电流互感器和电压互感器；补偿电容...
