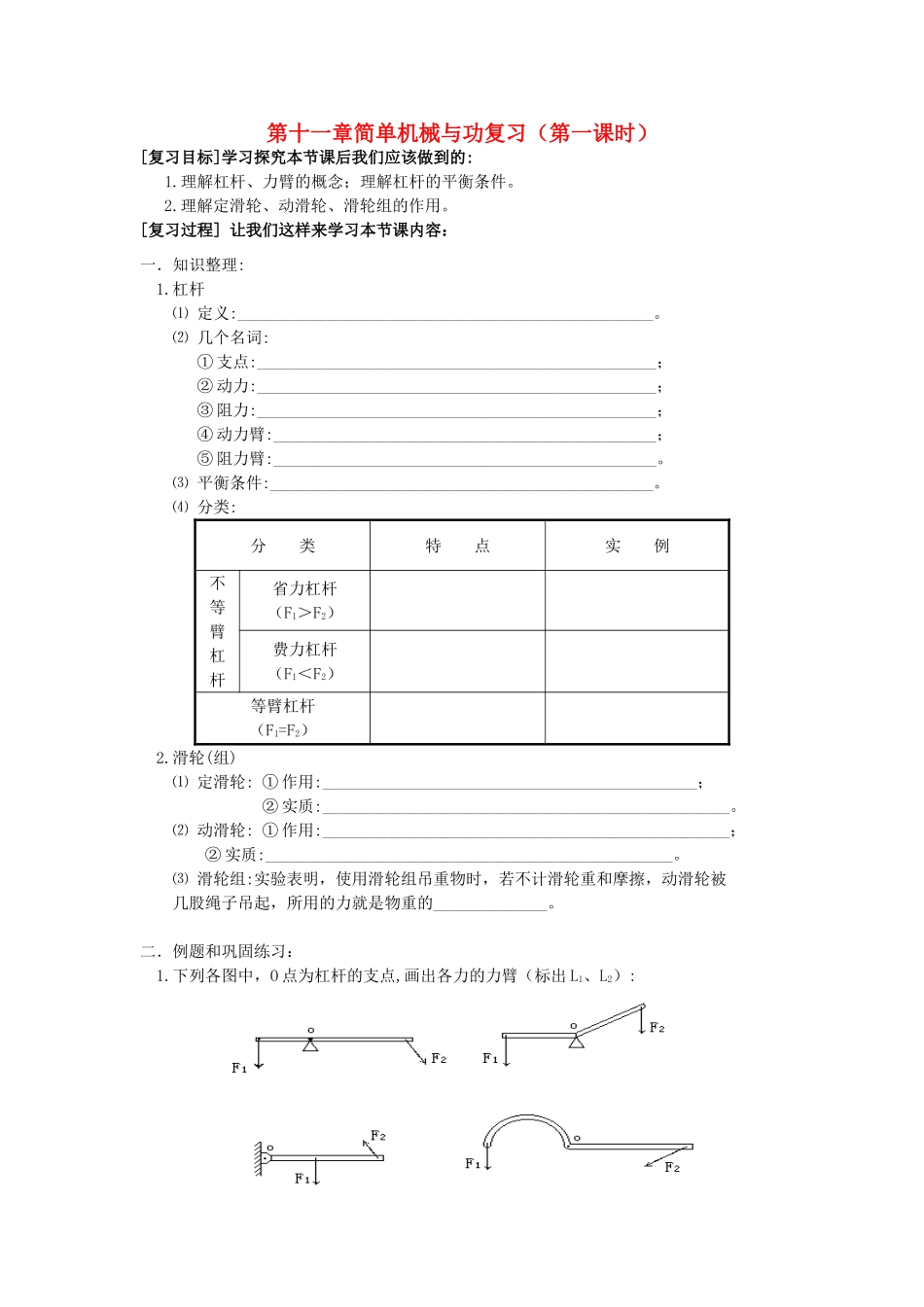

第十一章简单机械与功复习（第一课时）[复习目标]学习探究本节课后我们应该做到的:1.理解杠杆、力臂的概念；理解杠杆的平衡条件。2.理解定滑轮、动滑轮、滑轮组的作用。[复习过程]让我们这样来学习本节课内容：一．知识整理:1.杠杆⑴定义:___________________________________________________。⑵几个名词:①支点:_________________________________________________；②动力:_________________________________________________；③阻力:_________________________________________________；④动力臂:_______________________________________________；⑤阻力臂:_______________________________________________。⑶平衡条件:_______________________________________________。⑷分类:分类特点实例不等臂杠杆省力杠杆（F1＞F2）费力杠杆（F1＜F2）等臂杠杆（F1=F2）2.滑轮(组)⑴定滑轮:①作用:______________________________________________；②实质:__________________________________________________。⑵动滑轮:①作用:__________________________________________________；②实质:__________________________________________________。⑶滑轮组:实验表明，使用滑轮组吊重物时，若不计滑轮重和摩擦，动滑轮被几股绳子吊起，所用的力就是物重的______________。二．例题和巩固练习：1.下列各图中，O点为杠杆的支点,画出各力的力臂（标出L1、L2）:2.某同学在做“研究杠杆的平衡条件”的实验时,设计了下面的表格，请帮助他把空格填好。动力（牛）动力臂（米）阻力（牛）阻力臂（米）11.960.040.0220.060.980.0332.450.031.47实验中:如果杠杆左端低,右端高,应将左端的______向________移动，或将右端的________向_______移动，直至杠杆静止在_______位置。3.如图所示:杠杆恰好平衡（钩码相同），下列措施中仍能使杠杆平衡的是:A.两端各增加2个钩码B.两端各减少1个钩码（）C.左端增加1个钩码，右端增加2个钩码D.左端增加1个钩码，右端增加3个钩码4.在下列杠杆类机械中：⑴道钉撬、⑵钓鱼杆、⑶天平、⑷钢丝钳、⑸缝纫机踏板、⑹筷子。省力而费距离的杠杆是___________；省距离而费力的杠杆是__________；等臂杠杆是____________。5.如图所示：重为8牛的物体G挂在杠杆的A端(O为杠杆的支点)，要使杠杆在图示位置平衡,在B端至少要加_____牛的力,力的方向是______，在图中图示出这个力。第3题图第5题图6.用定滑轮匀速吊起重物,先后用F1、F2、F3沿图中所示的方向拉绳子，则：()A.F1＞F2＞F3B.F1＜F2＜F3C.F3＜F1＜F2D.F1＝F2＝F3第6题图第7题图7.如图所示：物重G=100牛,挂重物的钩子A承受的拉力是_______牛，若滑轮重及摩擦不计,则拉力F_________牛。8.按图中所给的省力条件,画出各滑轮组绳子旁绕方法。图中G表示物重，G′表示动滑轮重，F表示人对绳子的拉力。（不计绳重及摩擦）FF=F=9.如图所示:拉力F=50牛，若不计滑轮重及滑轮与轴之间的摩擦，则物体与水平面之间的摩擦力是多大?10.如图：杆秤砣的质量为0.5kg，秤钩悬挂处A与秤纽O间的距离为8cm，挂上重物后,秤砣移至距O点32cm的B处时，秤杆正好水平。求：⑴被称物体的质量。⑵刻度为3千克的秤星与秤纽O点间的距离。(秤杆的重可忽略不计)11．如图6-1-8所示的弯曲杠杆，AC=2cm，BO=4cm，OC=3cm，AC⊥CO，BO⊥CO，O为转轴.在B处挂一重为100N的重物，要求在A处作用一个最小的力F使杠杆平衡.请在图上画出这个力的方向并求出这个力的大小.12．水的沸点与水面上方气体的压强有关，气体压强越大，水的沸点越高.下表给出了水面上方气体压强与沸点的对应关系.技术员小陈利用这一关系，设计了如图6-1-10所示的锅炉水温控制装置，图中OC为一可绕O点旋转的横杆(质量不计)，在横杆上的B点下方连接着阀门S，阀门的底面积为3cm2，OB长度为20cm，横杆上A点处挂着重物G，OA长度为60cm.对水加热时，随着水温升高，水面上方气体压强增大.当压强增大到一定值时，阀门S被打开，使锅炉内气体压强减小，水开始沸腾.当重物G挂在不同位置时，锅炉内水面上方气体压强可达到的最大值不同，从而控制锅炉内水的最高温度.压强(Pa)1.0×1051.4×1052.0×1052...
