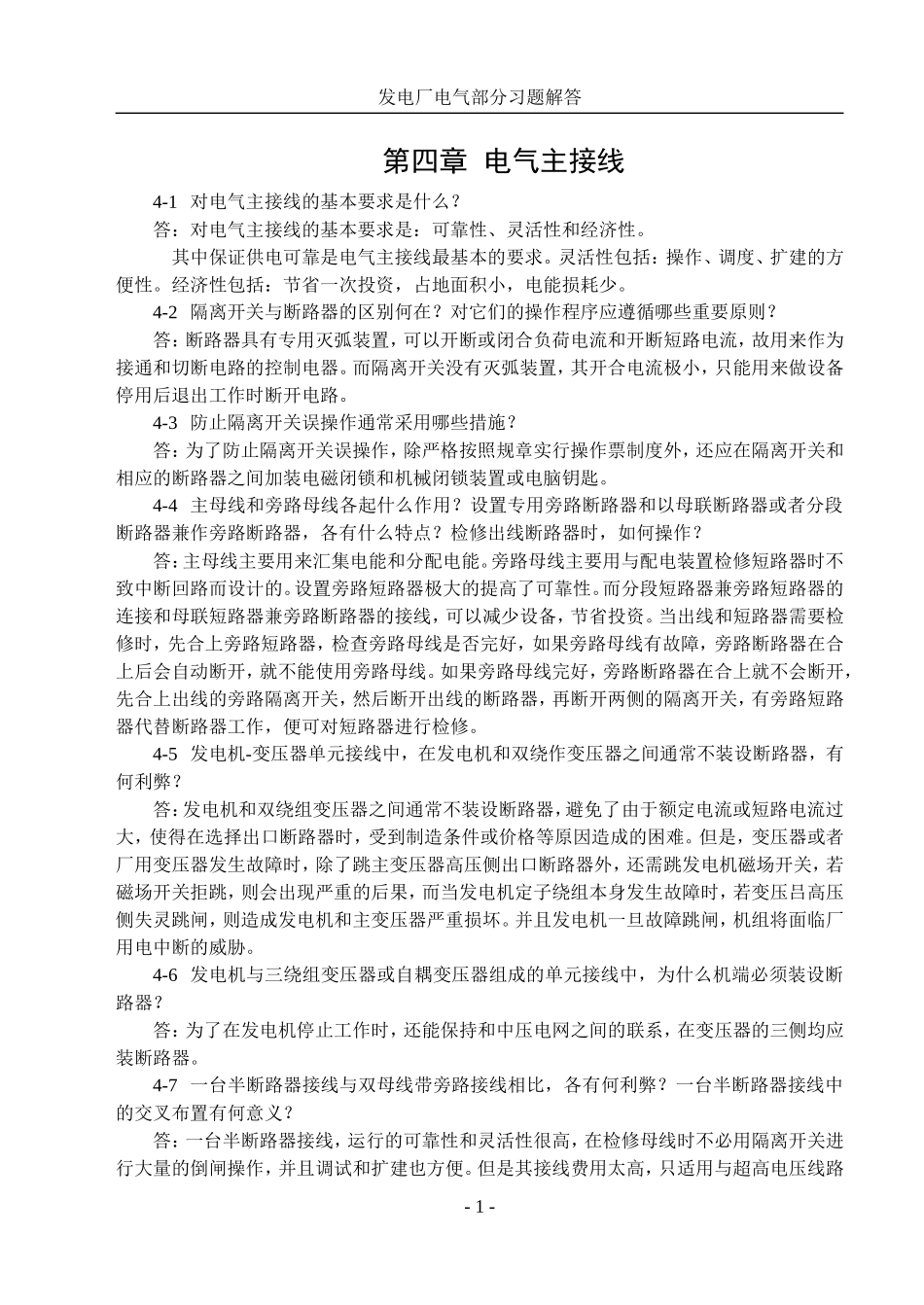

发电厂电气部分习题解答第四章电气主接线4-1对电气主接线的基本要求是什么？答：对电气主接线的基本要求是：可靠性、灵活性和经济性。其中保证供电可靠是电气主接线最基本的要求。灵活性包括：操作、调度、扩建的方便性。经济性包括：节省一次投资，占地面积小，电能损耗少。4-2隔离开关与断路器的区别何在？对它们的操作程序应遵循哪些重要原则？答：断路器具有专用灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通和切断电路的控制电器。而隔离开关没有灭弧装置，其开合电流极小，只能用来做设备停用后退出工作时断开电路。4-3防止隔离开关误操作通常采用哪些措施？答：为了防止隔离开关误操作，除严格按照规章实行操作票制度外，还应在隔离开关和相应的断路器之间加装电磁闭锁和机械闭锁装置或电脑钥匙。4-4主母线和旁路母线各起什么作用？设置专用旁路断路器和以母联断路器或者分段断路器兼作旁路断路器，各有什么特点？检修出线断路器时，如何操作？答：主母线主要用来汇集电能和分配电能。旁路母线主要用与配电装置检修短路器时不致中断回路而设计的。设置旁路短路器极大的提高了可靠性。而分段短路器兼旁路短路器的连接和母联短路器兼旁路断路器的接线，可以减少设备，节省投资。当出线和短路器需要检修时，先合上旁路短路器，检查旁路母线是否完好，如果旁路母线有故障，旁路断路器在合上后会自动断开，就不能使用旁路母线。如果旁路母线完好，旁路断路器在合上就不会断开，先合上出线的旁路隔离开关，然后断开出线的断路器，再断开两侧的隔离开关，有旁路短路器代替断路器工作，便可对短路器进行检修。4-5发电机-变压器单元接线中，在发电机和双绕作变压器之间通常不装设断路器，有何利弊？答：发电机和双绕组变压器之间通常不装设断路器，避免了由于额定电流或短路电流过大，使得在选择出口断路器时，受到制造条件或价格等原因造成的困难。但是，变压器或者厂用变压器发生故障时，除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关，若磁场开关拒跳，则会出现严重的后果，而当发电机定子绕组本身发生故障时，若变压吕高压侧失灵跳闸，则造成发电机和主变压器严重损坏。并且发电机一旦故障跳闸，机组将面临厂用电中断的威胁。4-6发电机与三绕组变压器或自耦变压器组成的单元接线中，为什么机端必须装设断路器？答：为了在发电机停止工作时，还能保持和中压电网之间的联系，在变压器的三侧均应装断路器。4-7一台半断路器接线与双母线带旁路接线相比，各有何利弊？一台半断路器接线中的交叉布置有何意义？答：一台半断路器接线，运行的可靠性和灵活性很高，在检修母线时不必用隔离开关进行大量的倒闸操作，并且调试和扩建也方便。但是其接线费用太高，只适用与超高电压线路-1-发电厂电气部分习题解答中。双母线带旁路母线中，用旁路母线替代检修中的回路断路器工作，使该回路不停电，适用于有多回出线又经常需要检修的中小型电厂中，但因其备用容量太大，耗资多，所以旁路设备在逐渐取消。一台半断路器接线中的交叉布置比非交叉接线具有更高的运行可靠性，可减少特殊运行方式下事故扩大。4-8选择主变压器时应考虑哪些因素？其容量、台数、型式应根据哪些原则来选择？答：影响主变压器选择的因素主要有：容量、台数、型式。其中单元接线时变压器应按发电机额定容量扣除本机组的厂用负荷后=（发电机的额定容量－厂用容量－支配负荷的最小容量）×70%。为了确保发电机电压上的负荷供电可靠性，所接主变压器一般不应小于两台，对于工业生产的余热发电厂的中、小型电厂，可装一台主变压器与电力系统构成弱连接。除此之外，变电所主变压器容量，一般应按5~10年规划负荷来选择。主变压器型式可根据：1）相数决定，容量为300MW及以下机组单元连接的变压器和330kV及以下电力系统中，一般选择三相变压器，容量为60MW的机组单元连接的主变压器和500kV电力系统中的主变压器经综合考虑后，可采用单要组成三相变压器组。2）绕组数与结构：最大机组容量为125MW及以下的发电厂多采用三绕组变压器，机组容量为200MW以上的发电厂采用发电机双绕组变压器单元接线，在110...
