发电厂管道色环、介质流向等技术要求VIP免费

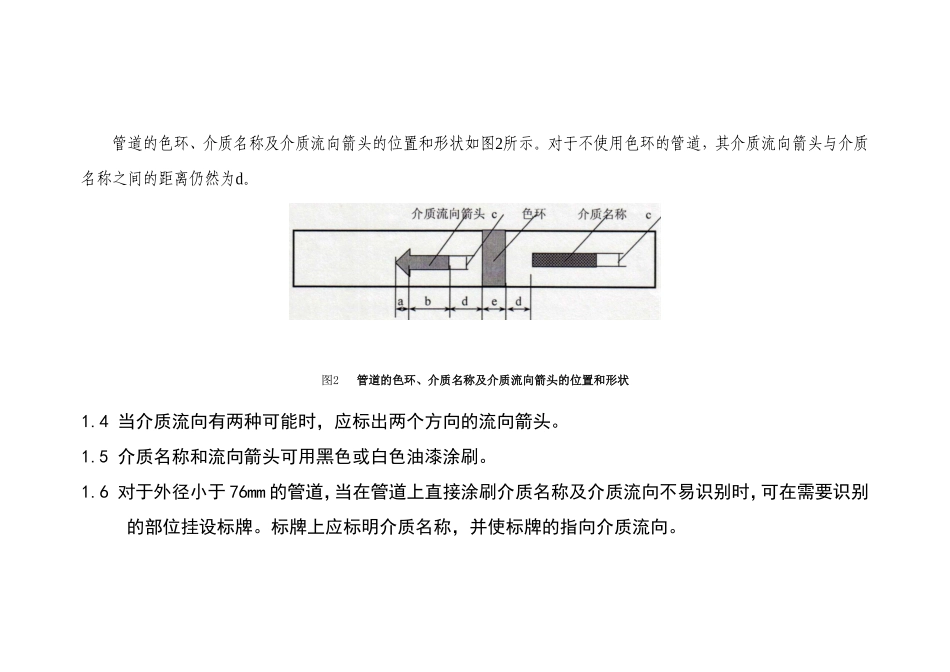

发电厂管道色环、介质流向等技术要求1主要工艺管道色彩：发电厂管道油漆施工方法及要求，应遵照《火力发电厂保温油漆设计规程》DL/T5072—2007执行。有保温要求的设备和管道应符合《火力发电厂保温油漆设计规程》第9.1.7条的规定。为便于识别，管道的介质名称及介质流向箭头应符合下列规定：1.1管道弯头、穿墙处及管道密集、难以辨别的部位，必须涂刷介质名称及介质流向箭头。介质名称可用全称或化学符号标识。1.2管道的介质名称和介质流向箭头的位置和形状如图9.1.7所示，图中的尺寸数值见表9.1.7，介质流向箭头的尖角为60°。1.3管道的介质名称和介质流向箭头的位置和形状1—质流向箭头2—色环境3—介质名称管道的色环、介质名称及介质流向箭头的位置和形状如图2所示。对于不使用色环的管道，其介质流向箭头与介质名称之间的距离仍然为d。图2管道的色环、介质名称及介质流向箭头的位置和形状1.4当介质流向有两种可能时，应标出两个方向的流向箭头。1.5介质名称和流向箭头可用黑色或白色油漆涂刷。1.6对于外径小于76mm的管道，当在管道上直接涂刷介质名称及介质流向不易识别时，可在需要识别的部位挂设标牌。标牌上应标明介质名称，并使标牌的指向介质流向。管道的介质名称和介质流向箭头尺寸2.2常用管道、支吊架、平台扶梯的油漆色彩管道外每径或保温层外径abcde≤10040603010060101-20060904510080201-3008012060150100301-50010015075150120＞50012018090200150序号设备名称面漆颜色及卡号色环颜色及卡号备注1主蒸汽、再热蒸汽管道无面漆无环2抽气、背压蒸汽、供热管道无面漆大红色R033其它蒸汽管道无面漆大红色R034凝结水管道（保温）无面漆苹果绿G015凝结水管道（不保温）淡绿色G02无环6给水管道无面漆艳绿色G037除盐水、化学补充水管苹果绿G01白色序号设备名称面漆颜色及卡号色环颜色及卡号备注道8疏放水、排水管道无面漆艳绿色G039热网水管道无面漆淡棕色YR0110循环水、工业水、射水、冲灰水管道黑色无环11消防水管道大红色R03无环12油管道淡黄色Y06无环13冷风道淡（酞）蓝色PB06无环序号设备名称面漆颜色及卡号色环颜色及卡号备注14热风管、除尘器加热风道无面漆孔雀蓝色PB1115烟道无面漆无环16原煤管道黑色无环17制粉、送粉管道（保温）无面漆黑色18送粉管道（不保温）淡灰色B03黑色19天然气、高炉煤气管道深（酞）蓝色PB02黑色20空气管道淡（酞）蓝色PB06无环序号设备名称面漆颜色及卡号色环颜色及卡号备注21氧气管道天（铁）蓝色PB10大红色R0322氢气管道桔黄色1106无环23二氧化碳、氮气管道淡灰色B03大红色R0324乙炔管道白色大红色R0325硫酸亚铁和硫酸铝管道PVC管本色26盐水管道白色紫色124127氯气管道深绿色1163白色28氨气管道中黄色Y07黑色序号设备名称面漆颜色及卡号色环颜色及卡号备注29联氨不锈钢本色无环30酸液大红色R03无环31碱液中黄色Y07无环32磷酸三钠溶液不锈钢本色无环33石灰浆飞机灰色G10白色34过滤水浅蓝色0583无环35埋地管道黑色无环序号设备名称面漆颜色及卡号色环颜色及卡号备注36工业水箱黑色无环37支吊架冰灰色GY09无环38平台扶梯冰灰色GY09无环
