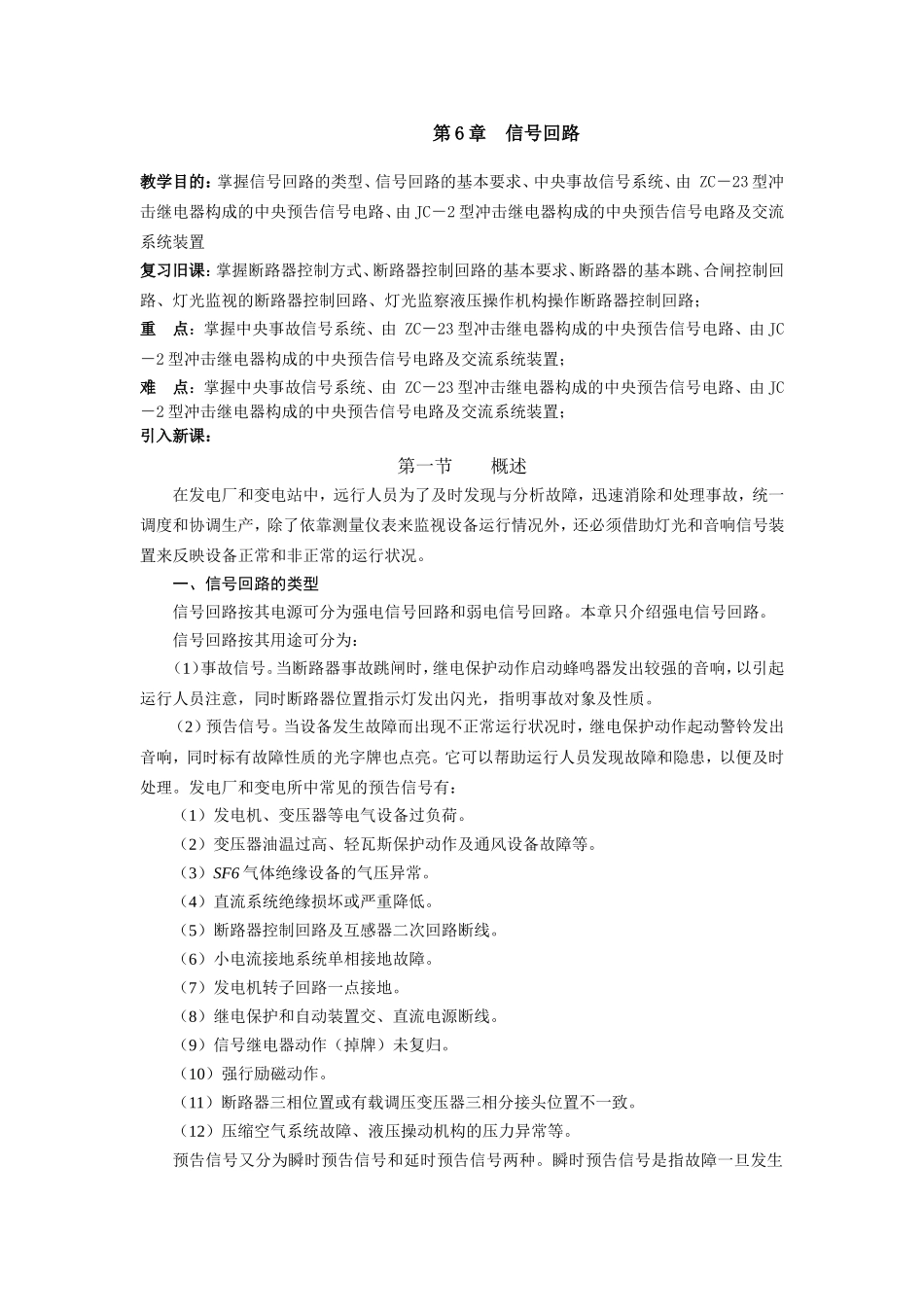

发电厂及变电站电气二次-第6章-信号_第1页
1/11
发电厂及变电站电气二次-第6章-信号_第2页
2/11
发电厂及变电站电气二次-第6章-信号_第3页
3/11
第6章信号回路教学目的:掌握信号回路的类型、信号回路的基本要求、中央事故信号系统、由ZC-23型冲击继电器构成的中央预告信号电路、由JC-2型冲击继电器构成的中央预告信号电路及交流系统装置复习旧课:掌握断路器控制方式、断路器控制回路的基本要求、断路器的基本跳、合闸控制回路、灯光监视的断路器控制回路、灯光监察液压操作机构操作断路器控制回路;重点:掌握中央事故信号系统、由ZC-23型冲击继电器构成的中央预告信号电路、由JC-2型冲击继电器构成的中央预告信号电路及交流系统装置;难点:掌握中央事故信号系统、由ZC-23型冲击继电器构成的中央预告信号电路、由JC-2型冲击继电器构成的中央预告信号电路及交流系统装置;引入新课:第一节概述在发电厂和变电站中,远行人员为了及时发现与分析故障,迅速消除和处理事故,统一调度和协调生产,除了依靠测量仪表来监视设备运行情况外,还必须借助灯光和音响信号装置来反映设备正常和非正常的运行状况。一、信号回路的类型信号回路按其电源可分为强电信号回路和弱电信号回路。本章只介绍强电信号回路。信号回路按其用途可分为:(1)事故信号。当断路器事故跳闸时,继电保护动作启动蜂鸣器发出较强的音响,以引起运行人员注意,同时断路器位置指示灯发出闪光,指明事故对象及性质。(2)预告信号。当设备发生故障而出现不正常运行状况时,继电保护动作起动警铃发出音响,同时标有故障性质的光字牌也点亮。它可以帮助运行人员发现故障和隐患,以便及时处理。发电厂和变电所中常见的预告信号有:(1)发电机、变压器等电气设备过负荷。(2)变压器油温过高、轻瓦斯保护动作及通风设备故障等。(3)SF6气体绝缘设备的气压异常。(4)直流系统绝缘损坏或严重降低。(5)断路器控制回路及互感器二次回路断线。(6)小电流接地系统单相接地故障。(7)发电机转子回路一点接地。(8)继电保护和自动装置交、直流电源断线。(9)信号继电器动作(掉牌)未复归。(10)强行励磁动作。(11)断路器三相位置或有载调压变压器三相分接头位置不一致。(12)压缩空气系统故障、液压操动机构的压力异常等。预告信号又分为瞬时预告信号和延时预告信号两种。瞬时预告信号是指故障一旦发生就立即发出的信号;延时预告信号是指故障发生后延时一定时间再发出的信号。所谓“瞬时预告信号”就是预告信号立即发出,所谓“延时预告信号”就是预告信号经延时后再发出。但是根据运行经验发现,占比例很少的延时预告信号常易产生误动或拒动,因此在SDJ1-84《火力发电厂技术设计规程》中取消了“中央预告信号应有瞬时和延时两种”的规定,而将预告信号电路中的冲击继电器带上0.2~0.3s的短延时。我国近10年来在300MW发电机组中已取消了延时预告和瞬时预告的区别,使中央信号系统得到简化和统一。(3)位置信号。位置信号包括断路器、隔离开关(如图6-1所示)、接触器、电力变压器的有载调压分接头位置信号。(4)指挥信号和联系信号。指挥信号是用于主控制室向各控制室发出操作命令的。联系信号用于各控制室之间的联系。在以上各种信号中,事故信号与预告(故障)信号全厂(所)共用一套,并设于中央控制室内,因此又称为中央信号系统,中央信号回路按音响信号的复归办法可分为就地复归和中央复归。按其音响信号的动作性能可分为能重复动作和不能重复动作。本章介绍中央复归能重复动作的中央信号回路。二、信号回路的基本要求发电厂和变电站的信号回路应满足以下要求:(1)断路器事故跳闸时,能及时发出音响信号(蜂鸣器声),并使相应的位置指示器闪光,亮“掉牌未复归”光字牌。(2)发生故障时,能及时发出区别于事故音响的另一种音响(警铃声),并使显示故障性质的光字牌点亮。(3)中央信号应能保证断路器的位置指示正确。对音响监视的断路器控制信号电路,应能实现亮屏(运行时断路器位置指示灯亮)或暗屏(运行时断路器位置指示灯暗)运行。(4)对事故信号、预告信号及其光字牌,应能进行是否完好的试验。(5)音响信号应能重复动作,并能手动及自动复归,而故障性质的显示灯仍保留。(6)大型发电厂及变电所发生事故时,应能通过事故信号...
