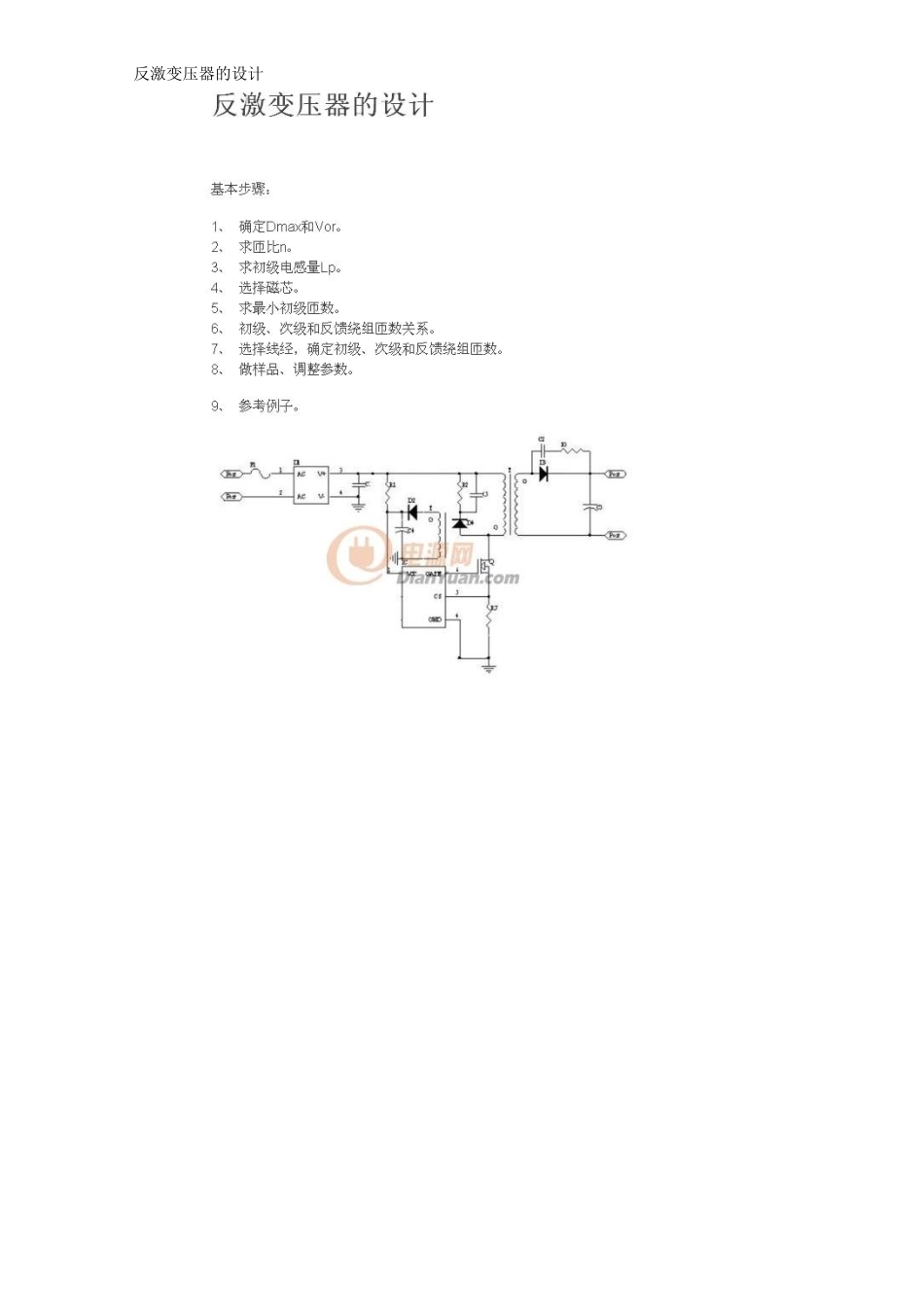

反激变压器的设计//========================================================反激变压器设计最简单的方法我自己综合了一下众多高手的方法,自认为是比较简单的方法了!如下:1,VDCmin=VACmin*1.2VDCmax=VACmax*1.42,输出功率Po=P1+P2+Pn......上式中P1=(Vo1+Vf)*I1、P2=(Vo2+Vf)*I2上式中Vo为输出电压,Vf为整流管压降3,输入功率Pin=(Po/η)*1.2(此处1.2为输入整流损耗)4,输入平均电流:Iav=Pin/VDCmin5,初级峰值电流:Ip=2*Iav/Dmax6,初级电感量:Lp=Vdcmin*Dmax/(Ip*fs)fs为开关频率7,初级匝数:Np=VDCmin*Dmax/(ΔB*Ae*fs)上式中ΔB推荐取值0.2Ae为磁芯横截面积,查规格资料可得!8,次级匝数:NS=(Vout+Vd)*(1-Dmax)*Np/Vinmin*Dmax至此变压器参数基本完成!另就是线径,可根据具体情况调整!宗旨就是在既定的BOBINN上以合适的线径,绕线平整、饱满!///================================反激式变压器设计原理(FlybackTransformerDesignTheory)第一节.概述.反激式(Flyback)转换器又称单端反激式或"Buck-Boost"转换器.因其输出端在原边绕组断开电源时获得能量故而得名.离线型反激式转换器原理图如图.一、反激式转换器的优点有:1.电路简单,能高效提供多路直流输出,因此适合多组输出要求.2.转换效率高,损失小.3.变压器匝数比值较小.4.输入电压在很大的范围内波动时,仍可有较稳定的输出,目前已可实现交流输入在85~265V间.无需切换而达到稳定输出的要求.二、反激式转换器的缺点有:1.输出电压中存在较大的纹波,负载调整精度不高,因此输出功率受到限制,通常应用于150W以下.2.转换变压器在电流连续(CCM)模式下工作时,有较大的直流分量,易导致磁芯饱和,所以必须在磁路中加入气隙,从而造成变压器体积变大.3.变压器有直流电流成份,且同时会工作于CCM/DCM两种模式,故变压器在设计时较困难,反复调整次数较顺向式多,迭代过程较复杂.第二节.工作原理在图1所示隔离反驰式转换器(Theisolatedflybackconverter)中,变压器"T"有隔离与扼流之双重作用.因此"T"又称为Transformer-choke.电路的工作原理如下:当开关晶体管Trton时,变压器初级Np有电流Ip,并将能量储存于其中(E=LpIp/2).由于Np与Ns极性相反,此时二极管D反向偏压而截止,无能量传送到负载.当开关Troff时,由楞次定律:(e=-N△Φ/△T)可知,变压器原边绕组将产生一反向电势,此时二极管D正向导通,负载有电流IL流通.反激式转换器之稳态波形如图2.由图可知,导通时间ton的大小将决定Ip、Vce的幅值:Vcemax=VIN/1-DmaxVIN:输入直流电压;Dmax:最大工作周期Dmax=ton/T由此可知,想要得到低的集电极电压,必须保持低的Dmax,也就是Dmax＜0.5,在实际应用中通常取Dmax=0.4,以限制Vcemax≦2.2VIN.开关管Tron时的集电极工作电流Ie,也就是原边峰值电流Ip为:Ic=Ip=IL/n.因IL=Io,故当Io一定时,匝比n的大小即决定了Ic的大小,上式是按功率守恒原则,原副边安匝数相等NpIp=NsIs而导出.Ip亦可用下列方法表示:Ic=Ip=2Po/(η*VIN*Dmax)η:转换器的效率公式导出如下:输出功率:Po=LIp2η/2T输入电压:VIN=Ldi/dt设di=Ip,且1/dt=f/Dmax,则:VIN=LIpf/Dmax或Lp=VIN*Dmax/Ipf则Po又可表示为:Po=ηVINfDmaxIp2/2fIp=1/2ηVINDmaxIp∴Ip=2Po/ηVINDmax上列公式中:VIN:最小直流输入电压(V)Dmax:最大导通占空比Lp:变压器初级电感(mH)Ip:变压器原边峰值电流(A)f:转换频率(KHZ)//========================================你看的书就会把你给绕进去...绕半天却找不到自己了。其实反激的变压器很好计算的，基本是经验为主，公式为辅。就比如12V1A的变压器，首先凭经验确定用多大变压器，当然你得根据外壳和板的实际情况确定用什么类型的变压器，如EE的，EF的，还有EFD的，再都RM，PQ...等等，其次是大小，12W的经典变压器主是EF20的，先按经验得知12W的初级用90匝左右，那就计算次级，次级电压比和匝比是等同的，12V*1.414=17V，最低输入电压是90V*1.414=127V，再127/17=7.47这是他们的电压比，也就是匝比，再用初级匝数90/7.47=12这就是次级匝数。看明白了就是90V输入12V输出，这是以最大占空比计算的，电感量也有公式计算，Lp=Vimin*Dmax／Ipk*fIpk=2Po／DmaxVimin，计算出来大概是1.8个mH，但根据经验...
