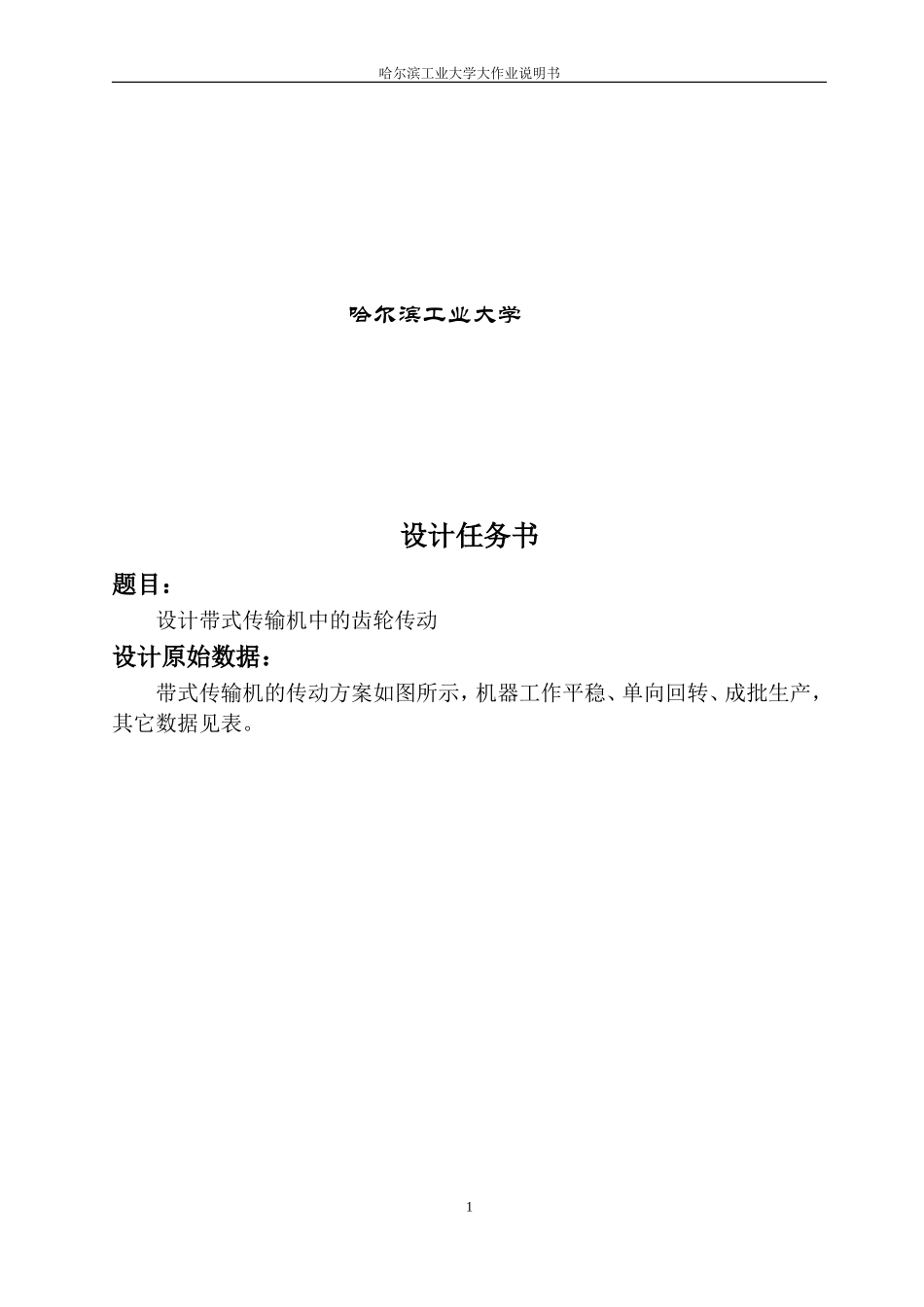

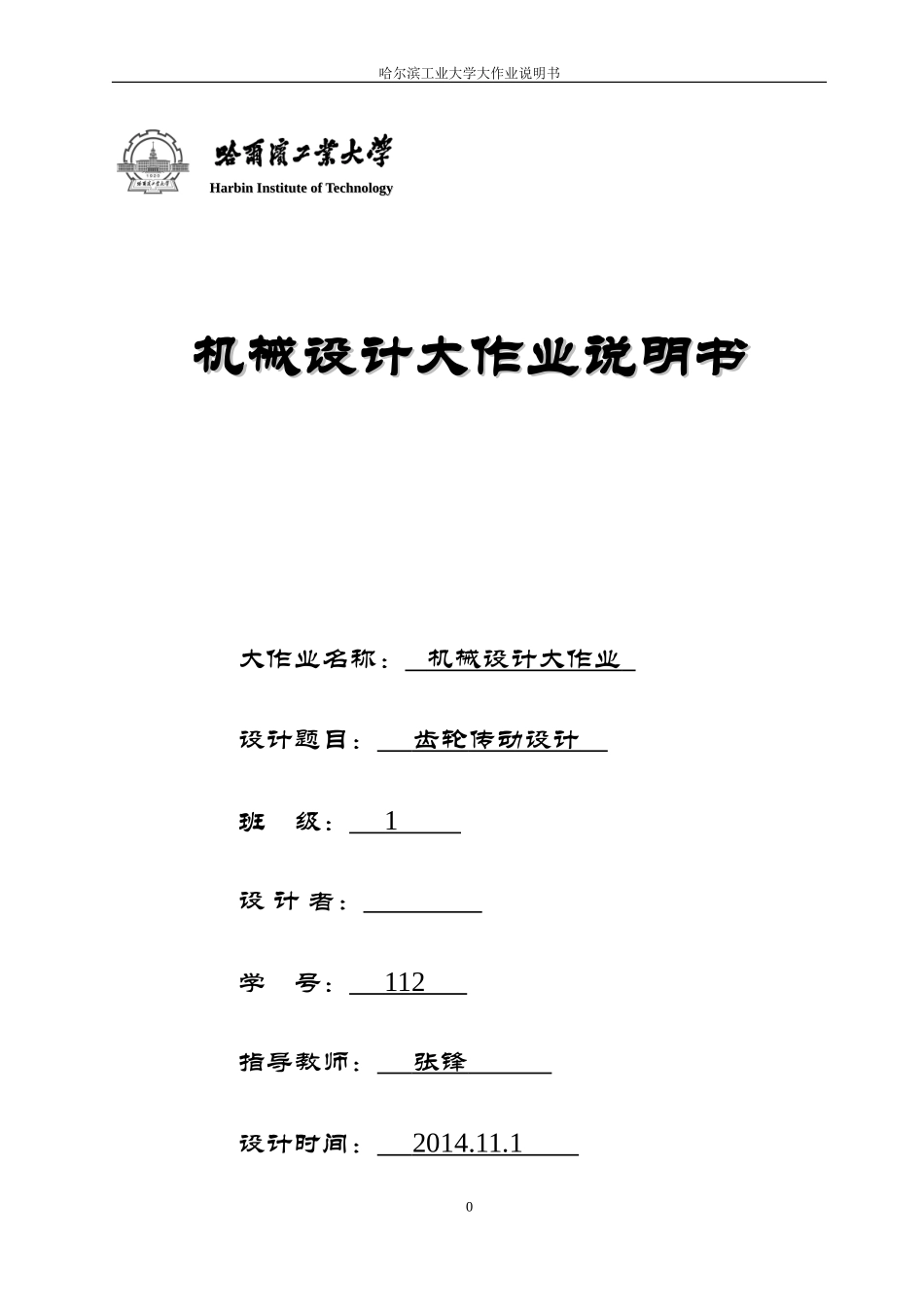

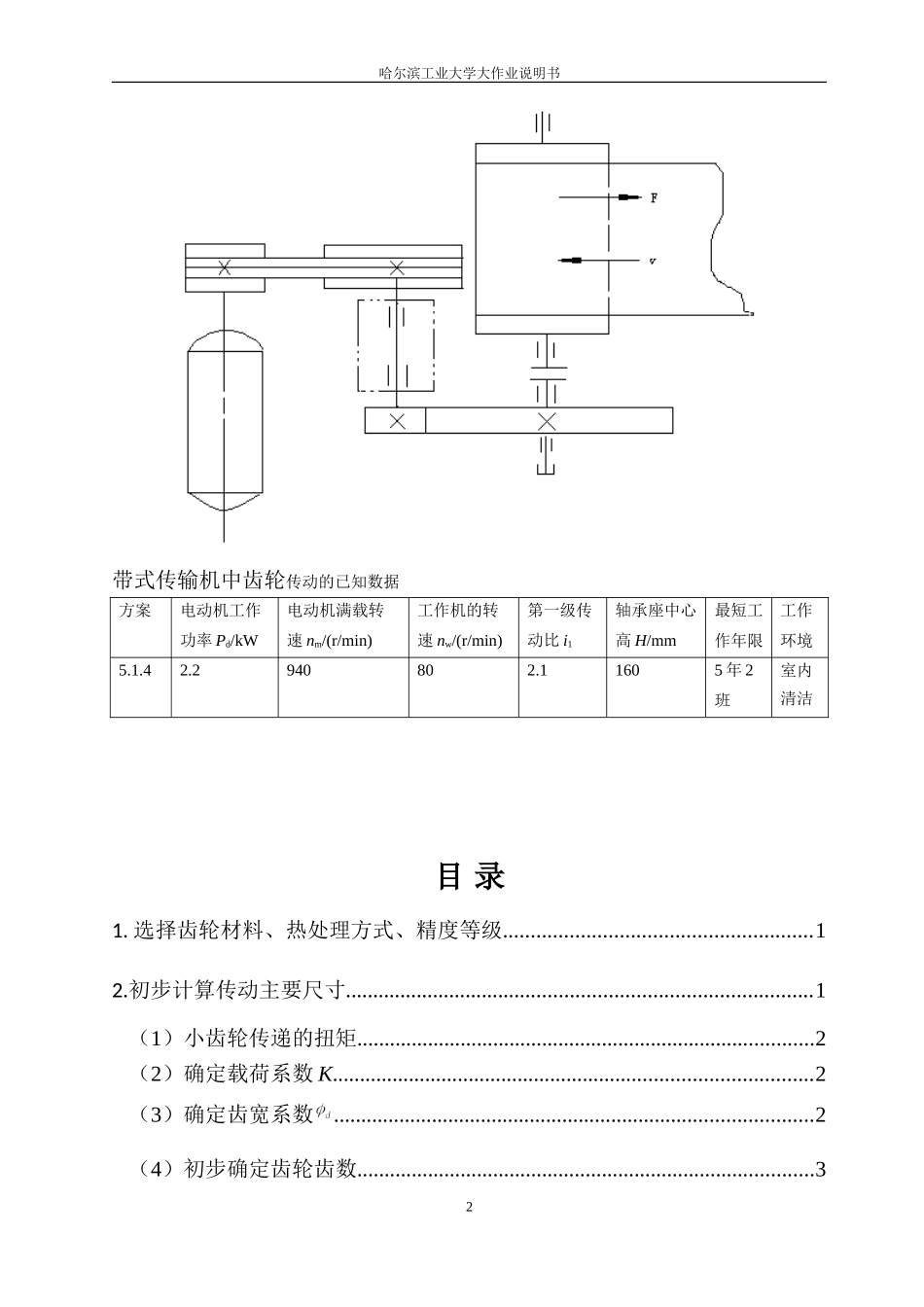

哈尔滨工业大学大作业说明书HarbinInstituteofTechnologyHarbinInstituteofTechnology机械设计大作业说明书机械设计大作业说明书大作业名称：机械设计大作业设计题目：齿轮传动设计班级：1设计者：学号：112指导教师：张锋设计时间：2014.11.10哈尔滨工业大学大作业说明书哈尔滨工业大学设计任务书题目：设计带式传输机中的齿轮传动设计原始数据：带式传输机的传动方案如图所示，机器工作平稳、单向回转、成批生产，其它数据见表。1哈尔滨工业大学大作业说明书带式传输机中齿轮传动的已知数据方案电动机工作功率Pd/kW电动机满载转速nm/(r/min)工作机的转速nw/(r/min)第一级传动比i1轴承座中心高H/mm最短工作年限工作环境5.1.42.2940802.11605年2班室内清洁目录1.选择齿轮材料、热处理方式、精度等级........................................................12.初步计算传动主要尺寸.....................................................................................1（1）小齿轮传递的扭矩....................................................................................2（2）确定载荷系数K........................................................................................2（3）确定齿宽系数........................................................................................2（4）初步确定齿轮齿数....................................................................................32哈尔滨工业大学大作业说明书（5）确定齿形系数、应力修正系数.......................................................3（6）确定重合度系数....................................................................................3（7）确定许用弯曲应力....................................................................................3（8）初算模数....................................................................................................53.确定传动尺寸.....................................................................................................5（1)计算载荷系数K..........................................................................................5（2)修正模数m...................................................................................................6（3）计算传动尺寸............................................................................................64.确定大齿轮结构尺寸.........................................................................................6（1）齿轮结构型式的确定................................................................................7（2）轮毂孔径的确定........................................................................................7（3）齿轮结构尺寸的确定................................................................................8参考文献...............................................................................................................81.选择齿轮材料、热处理方式、精度等级带式输送机为一般机械，且要求成批生产，故毛坯需选用模锻工艺，大小齿轮均选用45号钢，采用软齿面。由参考文献[2]表6.2查得：小齿轮调质处理，齿面硬度为217~255HBW，平均硬度236HBW；大齿轮正火处理，齿面硬度162~217HBW，平均硬度190HBW。大、小齿轮齿面平均硬度差为46HBW，在30~50HBS范围内，选用8级精度。2.初步计算传动主要尺寸因为齿轮采用软齿面开式传动，齿面磨损是其主要失效形式。由于目前对于齿面磨损还无完善的计算方法，因此通常按齿根疲劳强度进行设计，然后考虑磨损的影响，一般将算的模数增大10%~15%之后再取标准值，之后无需再对齿轮进行接触疲劳强度校核。下面初步确定按齿根弯曲疲劳强度设计齿轮传动主要参数和尺寸。齿根弯曲疲劳强度设计公式：3哈尔...
