哈工大机械设计大作业5.1.4轴系设计VIP专享VIP免费

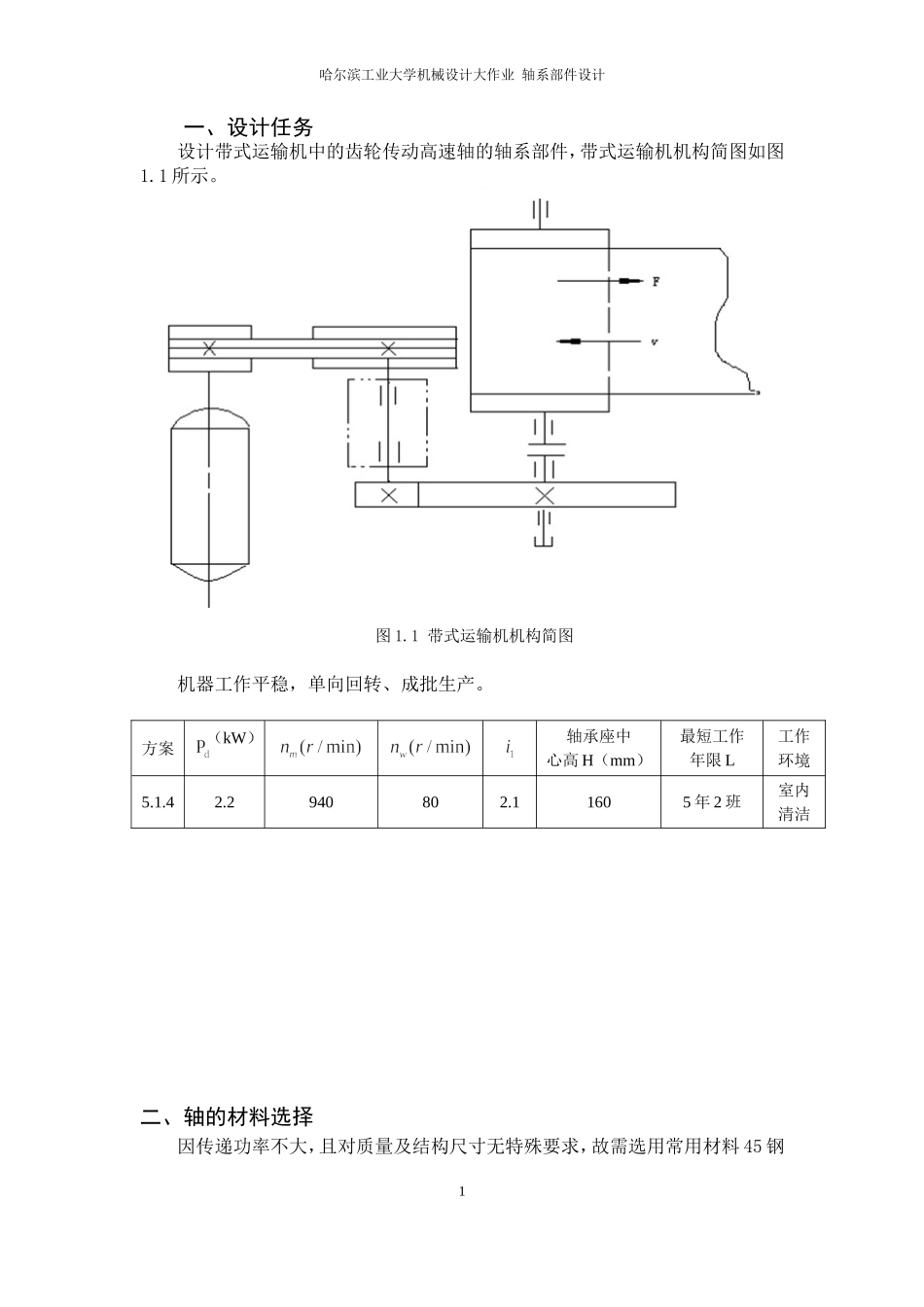

HarbinInstituteofTechnology机械设计大作业说明书大作业名称：机械设计大作业设计题目：轴系部件设计班级：设计者：学号：指导教师：设计时间：哈尔滨工业大学目录一、设计任务..................................................................................................................................1二、轴的材料选择..........................................................................................................................2三、初算轴径..........................................................................................................................2四、结构设计..................................................................................................................................21.轴承部件的结构型式...........................................................................................................22.轴的结构设计......................................................................................................................2五、轴的受力分析..........................................................................................................................71.轴系部件受力分析...............................................................................................................72.计算支反力...........................................................................................................................73.绘制弯矩图、扭矩图...........................................................................................................8六、校核轴的强度..........................................................................................................................9七、校核键的强度.........................................................................................................................11八、校核轴承寿命.........................................................................................................................11九、参考文献................................................................................................................................131哈尔滨工业大学机械设计大作业轴系部件设计一、设计任务设计带式运输机中的齿轮传动高速轴的轴系部件，带式运输机机构简图如图1.1所示。图1.1带式运输机机构简图机器工作平稳，单向回转、成批生产。方案（kW）轴承座中心高H（mm）最短工作年限L工作环境5.1.42.2940802.11605年2班室内清洁二、轴的材料选择因传递功率不大，且对质量及结构尺寸无特殊要求，故需选用常用材料45钢2哈尔滨工业大学机械设计大作业轴系部件设计调质处理。三、初算轴径对于转轴，按扭转强度初算轴径，由参考文献[1]查表9.4得C=118~106,取C=118，则式中：——V带的传动效率。由参考文献【3】表9.1得，取，代入上式，得考虑有一个键槽的影响，取。圆整取。四、结构设计1.轴承部件的结构型式为方便轴承部件的拆装，传动轴机体采用剖分式结构，因传递功率比较小,输出部分齿轮为直齿轮，没有轴向力，大带轮对轴作用力指向轴心，无轴向力，且装置发热小，轴的变形可以忽略，因此轴承选用深沟球轴承，采用两边固定方式支撑，采用脂润滑，密封处轴颈的线速度较低，但工作环境有尘,故滚动轴承采用接触式密封。可按轴上零件的安装顺序(附图1)，从处开始设计。2.轴的结构设计本题中有7个轴段的阶梯轴，以外伸轴颈为基础，考虑轴上零件的受力情况，轴上零件的装拆与定位固定、与标准件孔径的配合、轴的表面结构及加工精度等要求，逐一确定其余各段的直径。轴的轴向尺寸要考虑轴上零件的位置、配3哈尔滨工业大学机械设计大作业轴系部件设计合长度、支承结构情况、动静件的距离要求等要素，通常从与...
