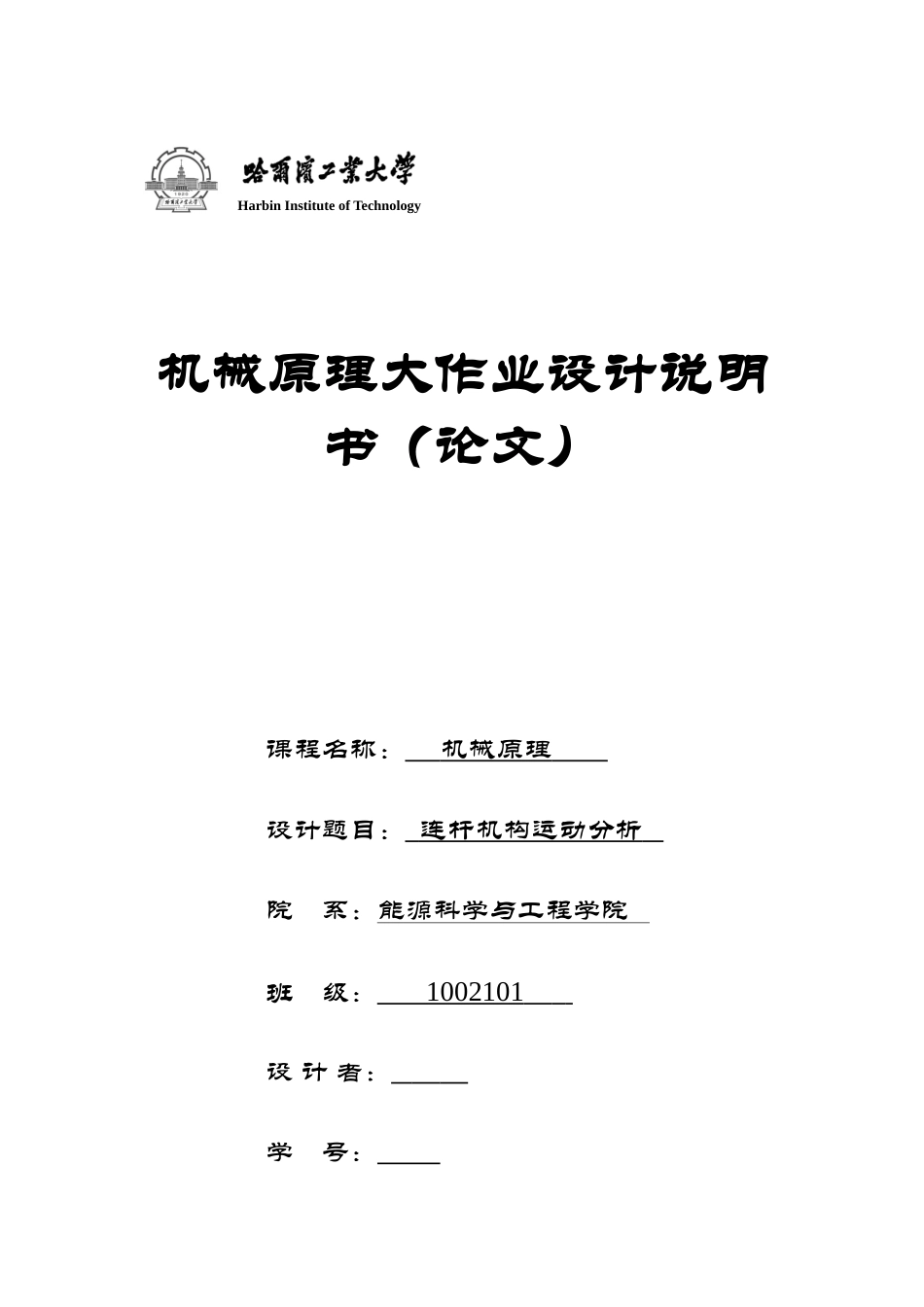

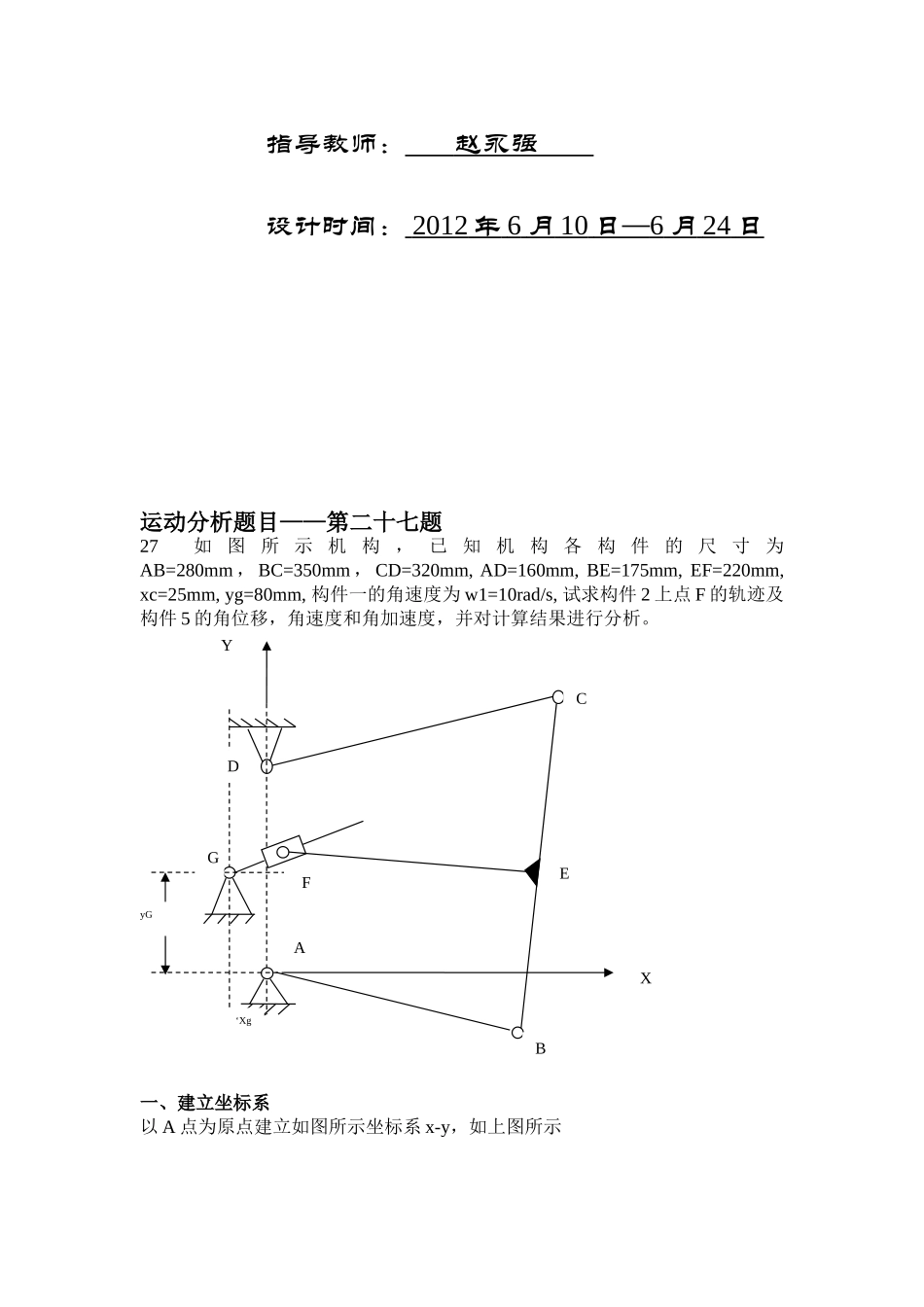

HarbinInstituteofTechnology机械原理大作业设计说明书(论文)课程名称:机械原理设计题目:连杆机构运动分析院系:能源科学与工程学院班级:1002101设计者:学号:指导教师:赵永强设计时间:2012年6月10日—6月24日运动分析题目——第二十七题27如图所示机构,已知机构各构件的尺寸为AB=280mm,BC=350mm,CD=320mm,AD=160mm,BE=175mm,EF=220mm,xc=25mm,yg=80mm,构件一的角速度为w1=10rad/s,试求构件2上点F的轨迹及构件5的角位移,角速度和角加速度,并对计算结果进行分析

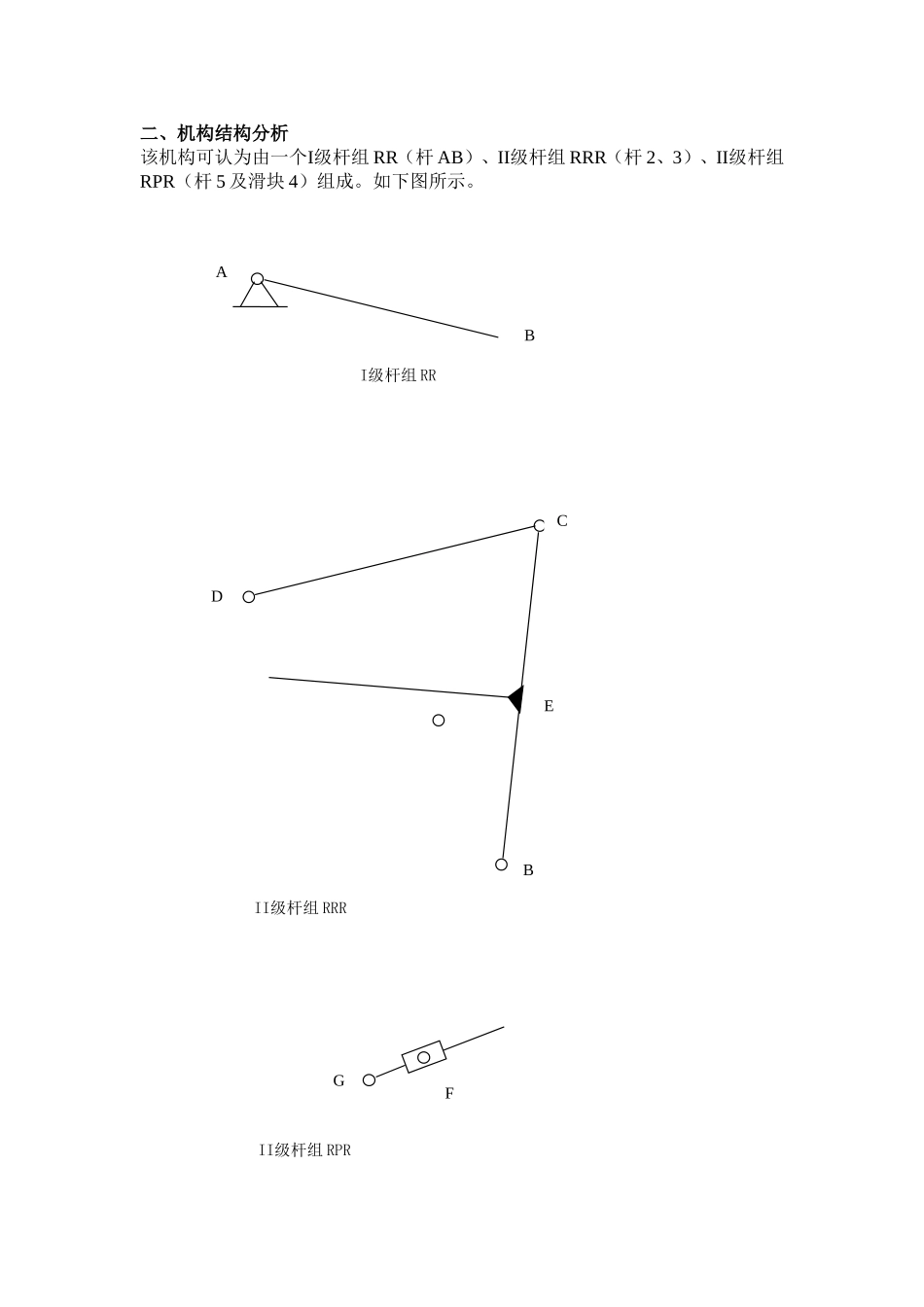

一、建立坐标系以A点为原点建立如图所示坐标系x-y,如上图所示‘XgyGDGFAEBCXY二、机构结构分析该机构可认为由一个I级杆组RR(杆AB)、II级杆组RRR(杆2、3)、II级杆组RPR(杆5及滑块4)组成
II级杆组RRII级杆组RRRII级杆组RPRABBECDFG三、确定已知参数和设计流程一)AB(I级杆组RR)运动副A的位置坐标为AB=28OmmB的位置坐标二)BCD杆(II级杆组RRR)运动副D的位置坐标BC=350mm,CD=320mm由余弦定理,可求得)(2cos*222ABADABADBD由正弦定理得BDABrcADB)2sin(sina由余弦定理得DBDCBCBDCDCDB2arccos222)-sin(xBDCADBCD)cos(yCDBADBCDAD由此可以求出运动副C的位置坐标(X,Y),速度(vx,vy)和加速度(ax,ay),杆BC与x轴的夹角,杆BC的角速度,杆BC的角加速度,杆CD与x轴的夹角,角速度,角加速度
三)GF(II级杆组RPR)G点的位置坐标由此可以求出构件GF的转角,角速度和角加速度四)构件B
