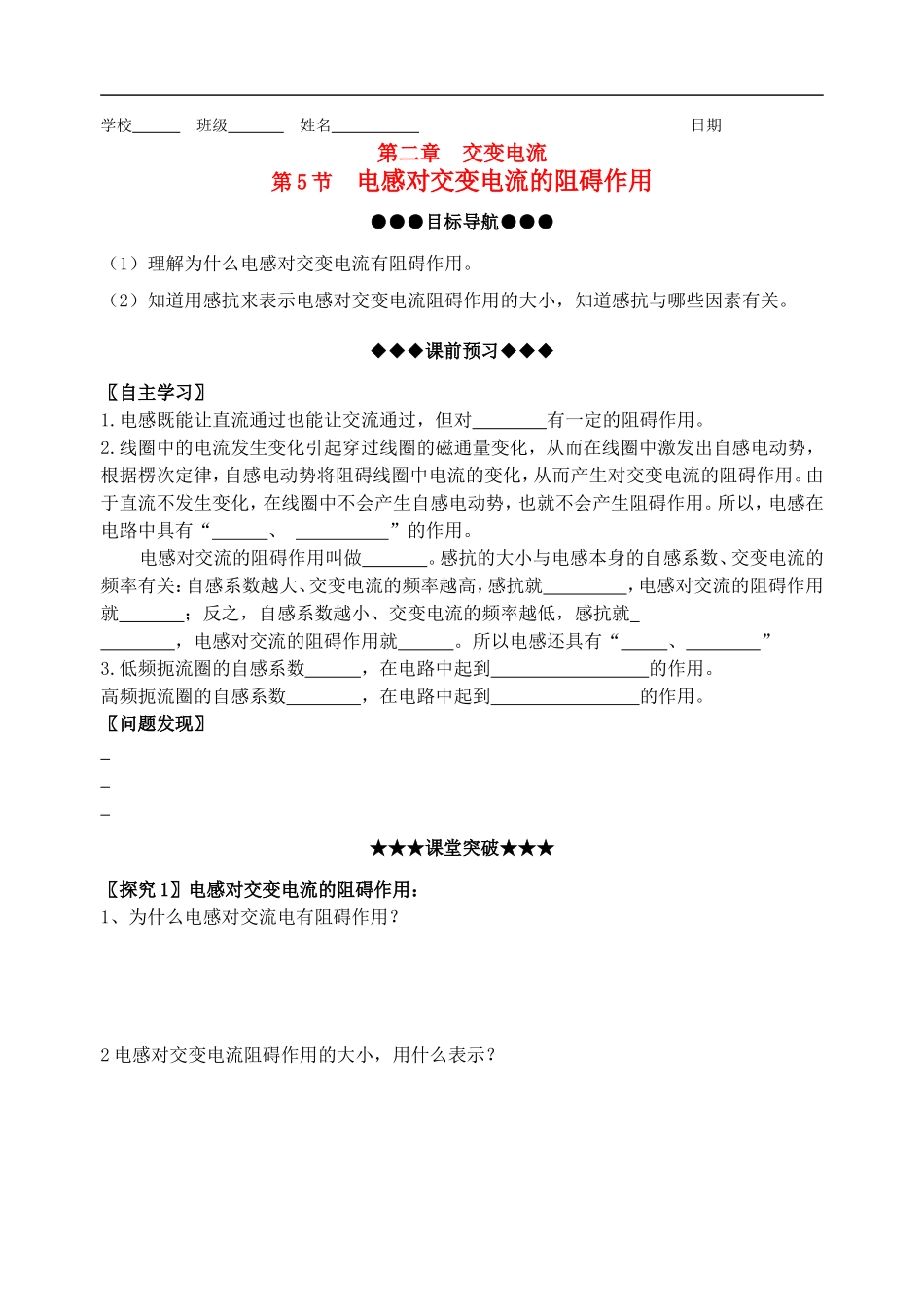

学校班级姓名日期第二章交变电流第5节电感对交变电流的阻碍作用●●●目标导航●●●（1）理解为什么电感对交变电流有阻碍作用。（2）知道用感抗来表示电感对交变电流阻碍作用的大小，知道感抗与哪些因素有关。◆◆◆课前预习◆◆◆〖自主学习〗1.电感既能让直流通过也能让交流通过，但对有一定的阻碍作用。2.线圈中的电流发生变化引起穿过线圈的磁通量变化，从而在线圈中激发出自感电动势，根据楞次定律，自感电动势将阻碍线圈中电流的变化，从而产生对交变电流的阻碍作用。由于直流不发生变化，在线圈中不会产生自感电动势，也就不会产生阻碍作用。所以，电感在电路中具有“、”的作用。电感对交流的阻碍作用叫做。感抗的大小与电感本身的自感系数、交变电流的频率有关：自感系数越大、交变电流的频率越高，感抗就，电感对交流的阻碍作用就；反之，自感系数越小、交变电流的频率越低，感抗就，电感对交流的阻碍作用就。所以电感还具有“、”3.低频扼流圈的自感系数，在电路中起到的作用。高频扼流圈的自感系数，在电路中起到的作用。〖问题发现〗★★★课堂突破★★★〖探究1〗电感对交变电流的阻碍作用：1、为什么电感对交流电有阻碍作用？2电感对交变电流阻碍作用的大小，用什么表示？编写人：卜玉林审核人：审定人：3、为什么电容越大，容抗越小？4、为什么交变电流的频率越高，容抗越小？〖典例1〗关于电感对交变电流的影响，下列说法中正确的是（）A.电感不能通直流电流，只能通交变电流B.电感对各种不同频率的交变电流的阻碍作用相同C.同一只电感线圈对频率低的交变电流的阻碍较小D.同一只电感线圈对频率高的交变电流的阻碍较小【归纳反思】〖探究2〗研究电感对电路的影响特点：1、了解两种扼流圈2、电感对电路的影响特点是什么？〖典例2〗下列关于低频扼流圈和高频扼流圈的阻碍作用的说法中，正确的有（）A.低频扼流圈对低频交流电有很大的阻碍作用，对高频交流电的阻碍作用就更大B.低频扼流圈对低频交流电有很大的阻碍作用，对高频交流电的阻碍作用就较小C.高频扼流圈对高频交流电有很大的阻碍作用，对低频交流电的阻碍作用就更大D.高频扼流圈对高频交流电有很大的阻碍作用，对低频交流电的阻碍作用就较小【归纳反思】-2-〖探究〗有关电感和电容在电路中的影响〖典例3〗如图所示的交流电路中，如果电源电动势的最大值不变，交流电的频率增大时，可以观察到三盏电灯亮度的变化情况是()A.L1、L2、L3亮度都不变B.L2变暗，L2不变、L3变亮C.L1变暗、L2变亮、L3不变D.L1变亮、L2变暗、L3不变▲▲▲当堂展示▲▲▲1、“二分频”音箱内有高、低两个扬声器。音箱要将扩音机送来的含有不同频率的混合音频电流按高、低段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动。图为音箱的电路简化图，高低频混合电流由a、b端输入，L是线圈，C是电容器，则：A.L的作用是阻碍低频电流通过甲扬声器B.C的作用是阻碍低频电流通过乙扬声器C.甲扬声器是高频电流扬声器D.以上说法均不对2、如图所示，把电阻R、电感线圈L、电容器C并联接在一交流电源上，三个电流表的示数相同。若保持电源电压的大小不变，而将频率减小，则三个电流表的示数I1、I2、I3的大小关系是：A.I1=I2=I3B.I1>I2>I3C.I2>I1>I3D.I3>I1>I23、如图，三个灯泡是相同的，而且耐压足够高．交、直流两电源的内阻可忽略，电动势相等。当s接a时，三个灯亮度相同，那么s接b时：A.三个灯亮度相同B.甲灯最亮，丙灯不亮C.甲灯和乙灯亮度相同，丙灯不亮D.只有丙灯不亮，乙灯最亮aLC甲乙b1A2A3A~RCL甲乙丙编写人：卜玉林审核人：审定人：◎◎◎拓展阅读◎◎◎1．电感对交变电流的阻碍作用交变电流通过电感线圈时，由于电流时刻都在变化，因此在线圈中就会产生自感电动势，而自感电动势总是阻碍原电流的变化，故电感线圈对交变电流会起阻碍作用，前面我们已经学习过，自感电动势的大小与线圈的自感系数及电流变化的快慢有关，自感系数越大，交变电流的频率越高，产生的自感电动势就越大，对交变电流的阻碍作用就越大，电感对交流的阻碍作用大小的物理量叫做感抗，用XL表示，且XL=2πfL。感抗的大小由...
