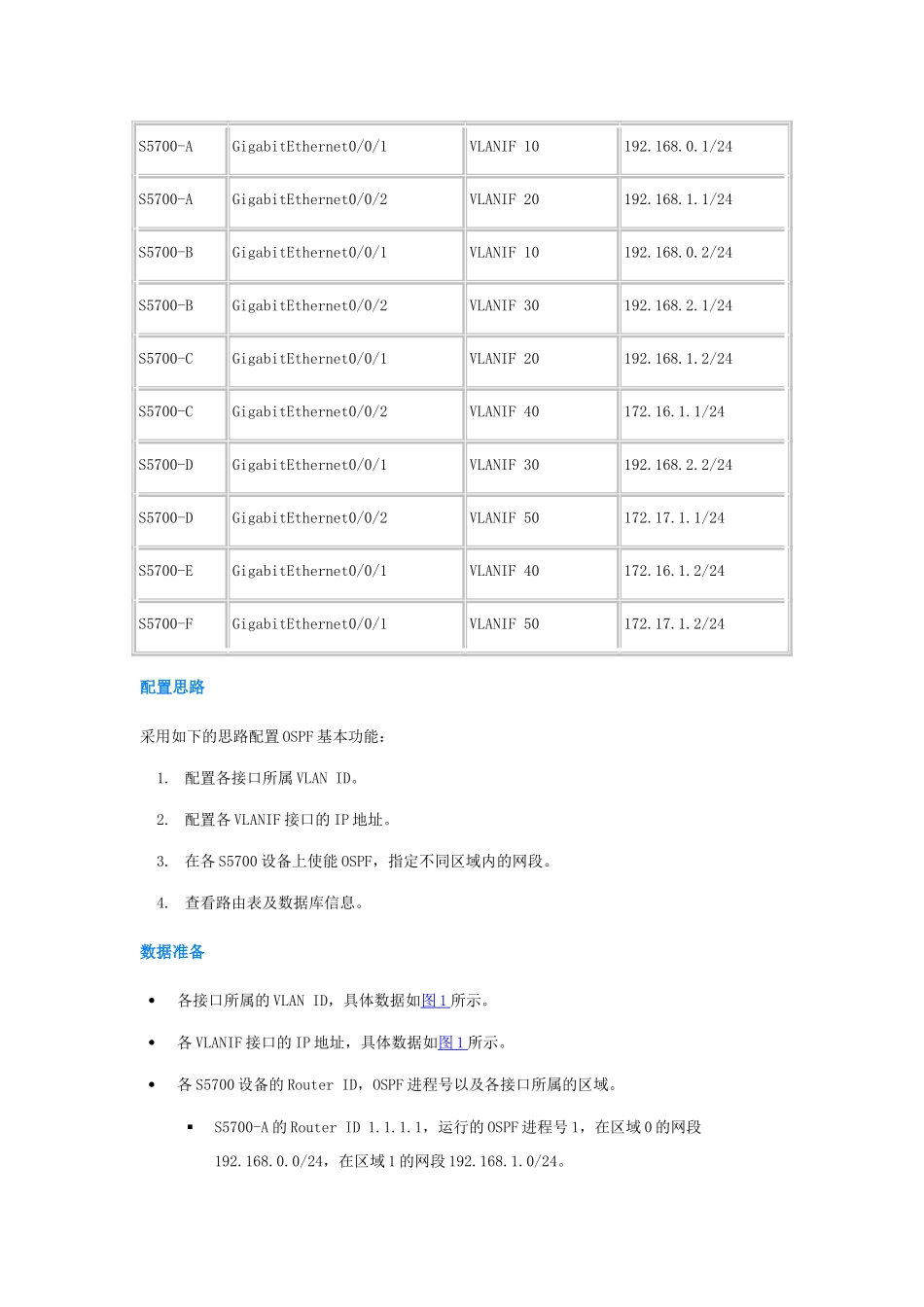

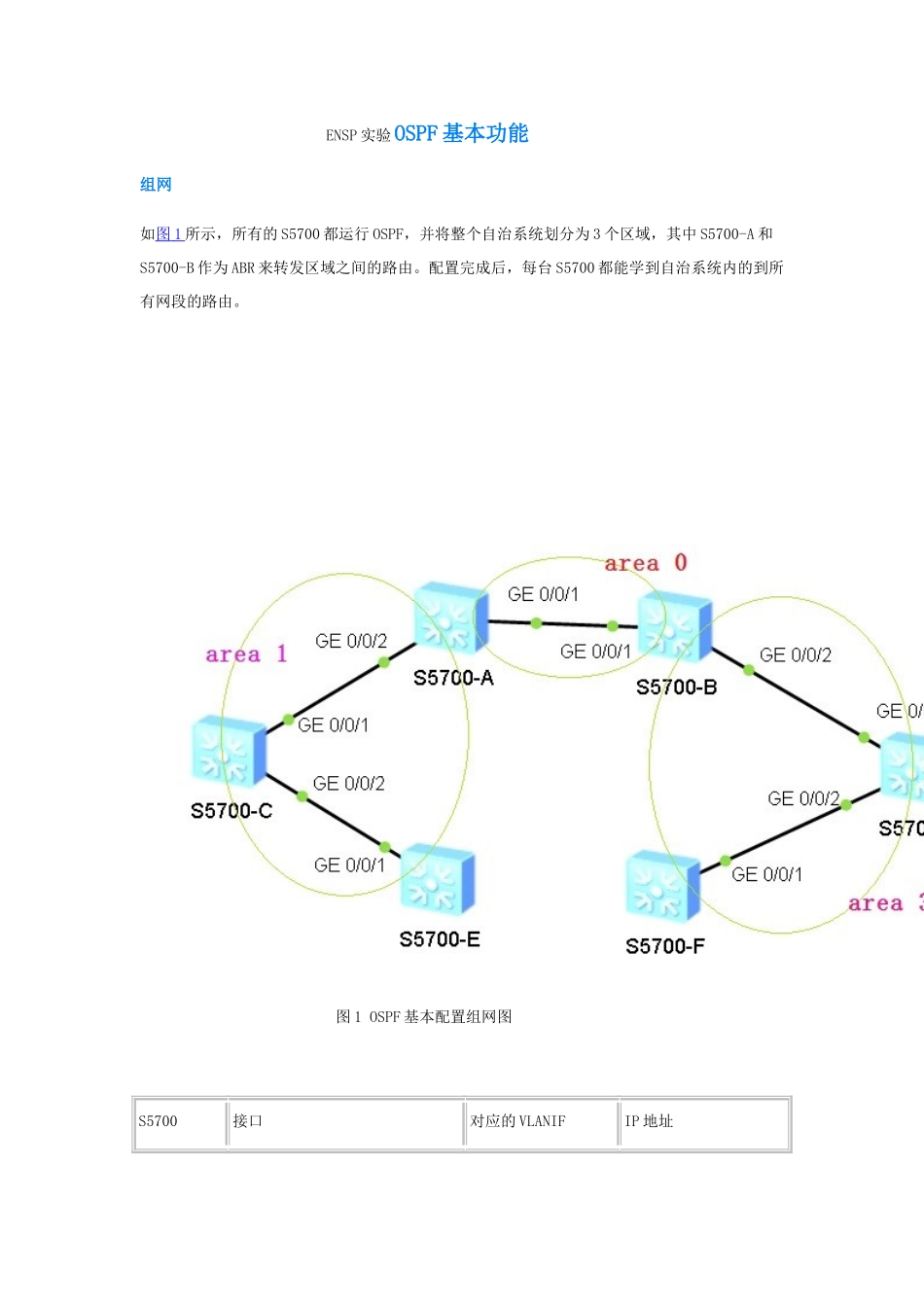

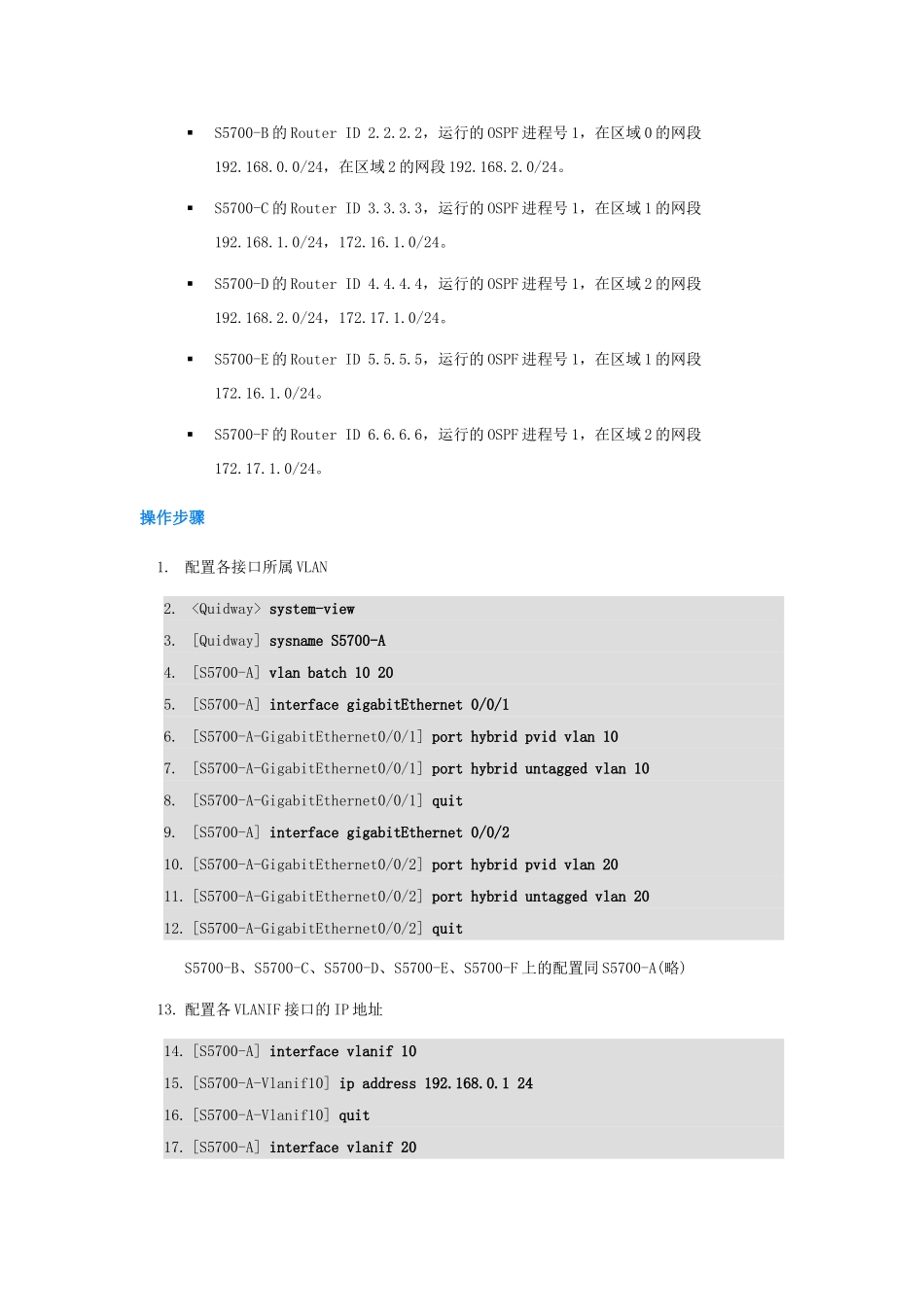

ENSP实验OSPF基本功能组网如图1所示,所有的S5700都运行OSPF,并将整个自治系统划分为3个区域,其中S5700-A和S5700-B作为ABR来转发区域之间的路由。配置完成后,每台S5700都能学到自治系统内的到所有网段的路由。图1OSPF基本配置组网图S5700接口对应的VLANIFIP地址S5700-AGigabitEthernet0/0/1VLANIF10192.168.0.1/24S5700-AGigabitEthernet0/0/2VLANIF20192.168.1.1/24S5700-BGigabitEthernet0/0/1VLANIF10192.168.0.2/24S5700-BGigabitEthernet0/0/2VLANIF30192.168.2.1/24S5700-CGigabitEthernet0/0/1VLANIF20192.168.1.2/24S5700-CGigabitEthernet0/0/2VLANIF40172.16.1.1/24S5700-DGigabitEthernet0/0/1VLANIF30192.168.2.2/24S5700-DGigabitEthernet0/0/2VLANIF50172.17.1.1/24S5700-EGigabitEthernet0/0/1VLANIF40172.16.1.2/24S5700-FGigabitEthernet0/0/1VLANIF50172.17.1.2/24配置思路采用如下的思路配置OSPF基本功能:1.配置各接口所属VLANID。2.配置各VLANIF接口的IP地址。3.在各S5700设备上使能OSPF,指定不同区域内的网段。4.查看路由表及数据库信息。数据准备各接口所属的VLANID,具体数据如图1所示。各VLANIF接口的IP地址,具体数据如图1所示。各S5700设备的RouterID,OSPF进程号以及各接口所属的区域。S5700-A的RouterID1.1.1.1,运行的OSPF进程号1,在区域0的网段192.168.0.0/24,在区域1的网段192.168.1.0/24。S5700-B的RouterID2.2.2.2,运行的OSPF进程号1,在区域0的网段192.168.0.0/24,在区域2的网段192.168.2.0/24。S5700-C的RouterID3.3.3.3,运行的OSPF进程号1,在区域1的网段192.168.1.0/24,172.16.1.0/24。S5700-D的RouterID4.4.4.4,运行的OSPF进程号1,在区域2的网段192.168.2.0/24,172.17.1.0/24。S5700-E的RouterID5.5.5.5,运行的OSPF进程号1,在区域1的网段172.16.1.0/24。S5700-F的RouterID6.6.6.6,运行的OSPF进程号1,在区域2的网段172.17.1.0/24。操作步骤1.配置各接口所属VLAN2.system-view3.[Quidway]sysnameS5700-A4.[S5700-A]vlanbatch10205.[S5700-A]interfacegigabitEthernet0/0/16.[S5700-A-GigabitEthernet0/0/1]porthybridpvidvlan107.[S5700-A-GigabitEthernet0/0/1]porthybriduntaggedvlan108.[S5700-A-GigabitEthernet0/0/1]quit9.[S5700-A]interfacegigabitEthernet0/0/210.[S5700-A-GigabitEthernet0/0/2]porthybridpvidvlan2011.[S5700-A-GigabitEthernet0/0/2]porthybriduntaggedvlan2012.[S5700-A-GigabitEthernet0/0/2]quitS5700-B、S5700-C、S5700-D、S5700-E、S5700-F上的配置同S5700-A(略)13.配置各VLANIF接口的IP地址14.[S5700-A]interfacevlanif1015.[S5700-A-Vlanif10]ipaddress192.168.0.12416.[S5700-A-Vlanif10]quit17.[S5700-A]interfacevlanif2018.[S5700-A-Vlanif20]ipaddress192.168.1.124[S5700-A-Vlanif20]quitS5700-B、S5700-C、S5700-D、S5700-E、S5700-F上的配置同S5700-A(略)19.配置OSPF基本功能#配置S5700-A。[S5700-A]routerid1.1.1.1[S5700-A]ospf[S5700-A-ospf-1]area0[S5700-A-ospf-1-area-0.0.0.0]network192.168.0.00.0.0.255[S5700-A-ospf-1-area-0.0.0.0]quit[S5700-A-ospf-1]area1[S5700-A-ospf-1-area-0.0.0.1]network192.168.1.00.0.0.255[S5700-A-ospf-1-area-0.0.0.1]quit[S5700-A-ospf-1]quit#配置S5700-B。[S5700-B]routerid2.2.2.2[S5700-B]ospf[S5700-B-ospf-1]area0[S5700-B-ospf-1-area-0.0.0.0]network192.168.0.00.0.0.255[S5700-B-ospf-1-area-0.0.0.0]quit[S5700-B-ospf-1]area2[S5700-B-ospf-1-area-0.0.0.2]network192.168.2.00.0.0.255[S5700-B-ospf-1-area-0.0.0.2]quit[S5700-B-ospf-1]quit#配置S5700-C。[S5700-C]routerid3.3.3.3[S5700-C]ospf[S5700-C-ospf-1]area1[S5700-C-ospf-1-area-0.0.0.1]network192.168.1.00.0.0.255[S5700-C-ospf-1-area-0.0.0.1]network172.16.1.00.0.0.255[S5700-C-ospf-1-area-0.0.0.1]quit[S5700-C-ospf-1]quit#配置S5700-D。[S5700-D]routerid4.4.4.4[S5700-D]ospf[S5700-D-ospf-1]area2[S5700-D-ospf-1-...
