华为osn1500设备结构VIP免费

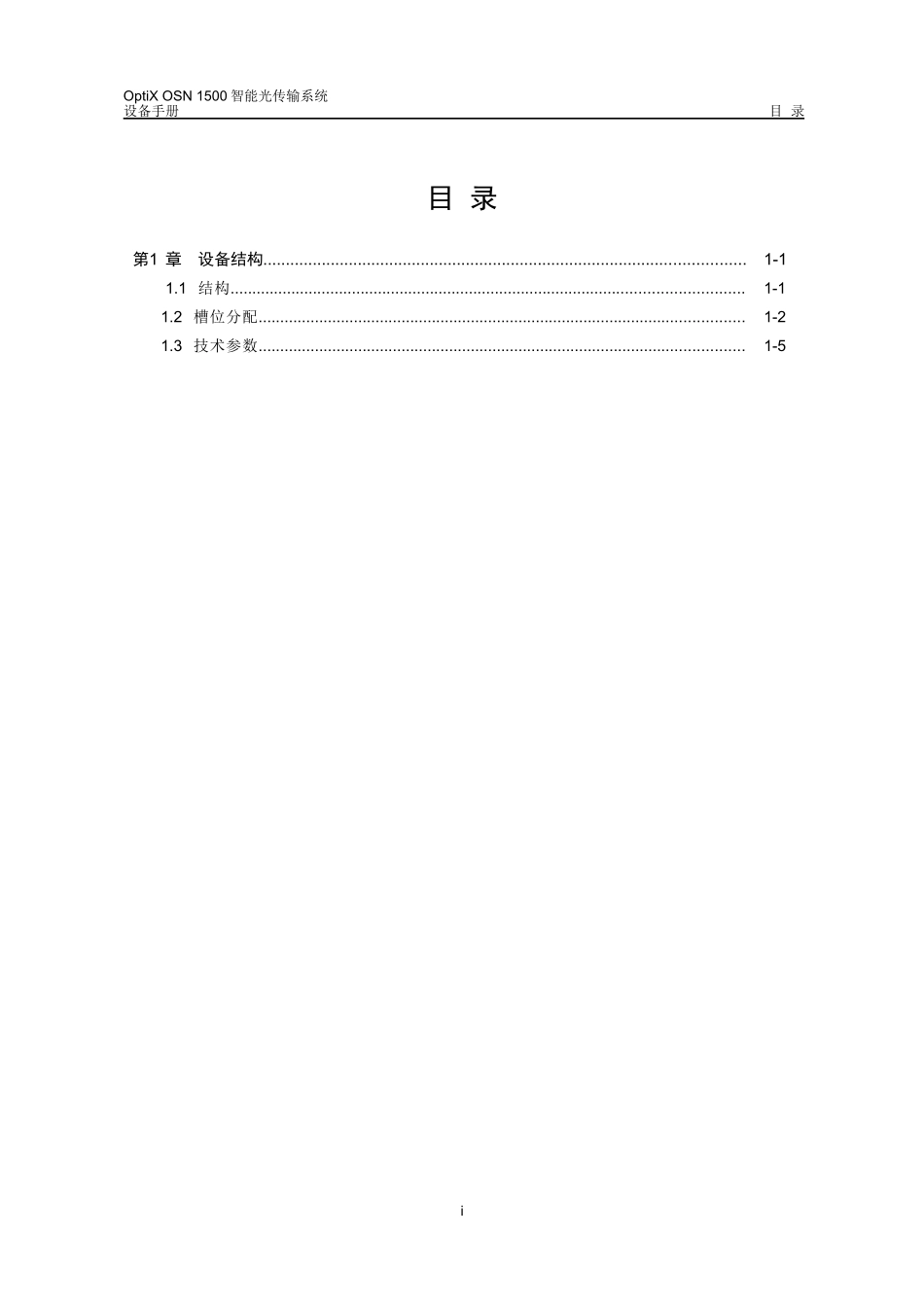

华为osn1500设备结构_第1页
1/8

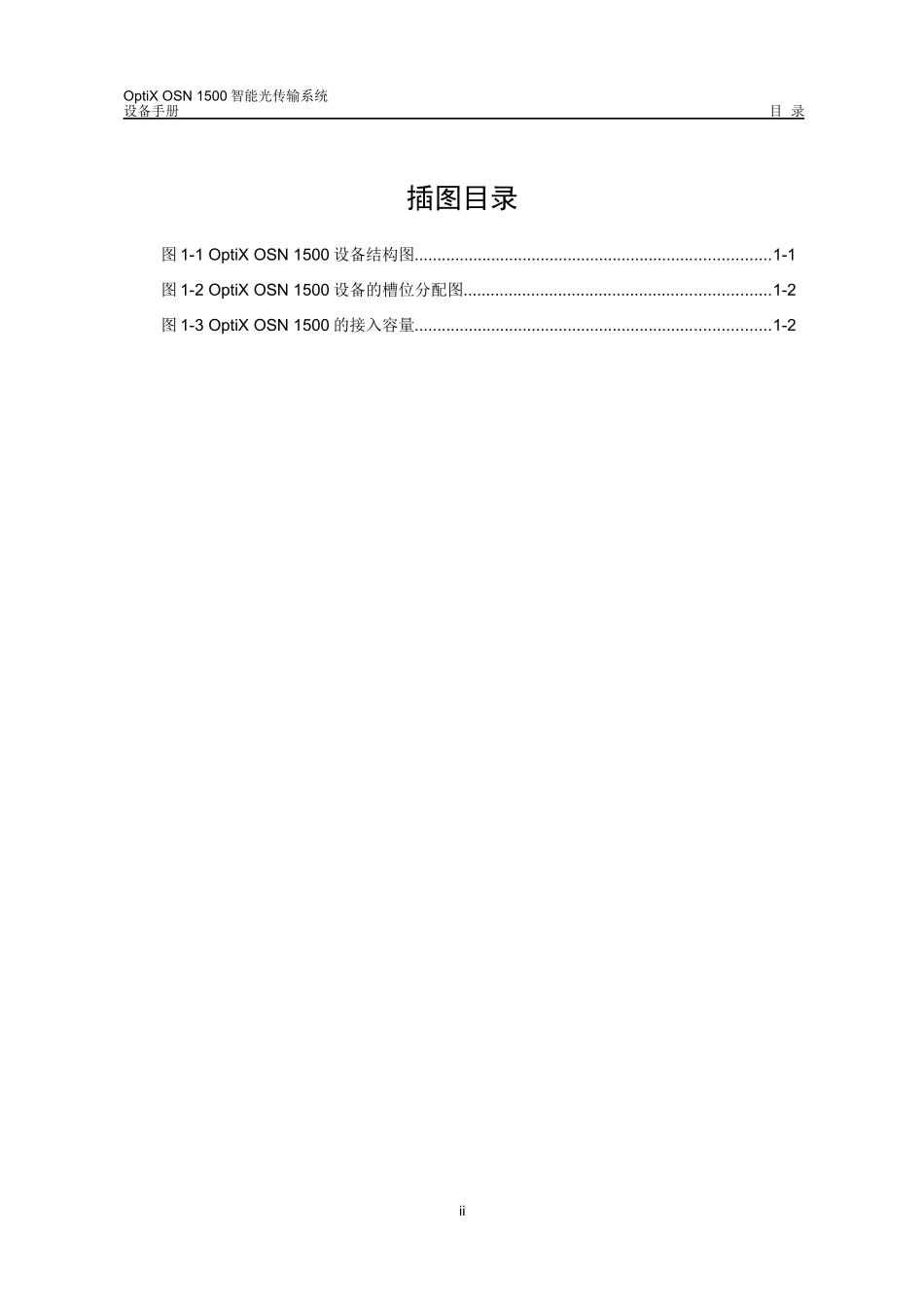

华为osn1500设备结构_第2页
2/8

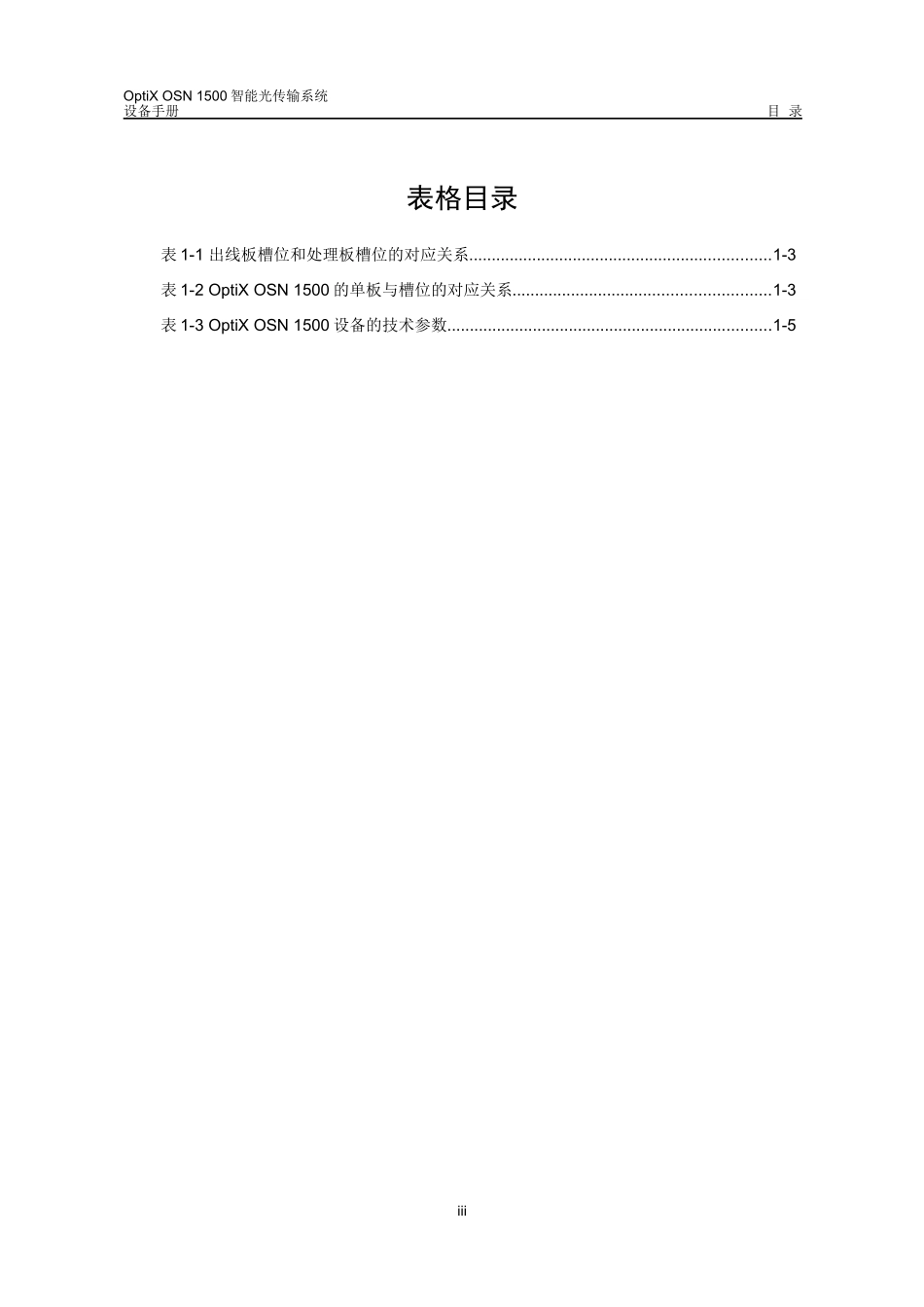

华为osn1500设备结构_第3页
3/8
OptiXOSN1500智能光传输系统设备手册目录目录第1章设备结构...........................................................................................................1-11.1结构......................................................................................................................1-11.2槽位分配................................................................................................................1-21.3技术参数................................................................................................................1-5iOptiXOSN1500智能光传输系统设备手册目录插图目录图1-1OptiXOSN1500设备结构图...............................................................................1-1图1-2OptiXOSN1500设备的槽位分配图....................................................................1-2图1-3OptiXOSN1500的接入容量...............................................................................1-2iiOptiXOSN1500智能光传输系统设备手册目录表格目录表1-1出线板槽位和处理板槽位的对应关系...................................................................1-3表1-2OptiXOSN1500的单板与槽位的对应关系.........................................................1-3表1-3OptiXOSN1500设备的技术参数........................................................................1-5iiiOptiXOSN1500智能光传输系统设备手册第1章设备结构第1章设备结构本章介绍OptiXOSN1500设备的结构、槽位分配以及技术参数。1.1结构OptiXOSN1500设备采用双层结构,分为处理板槽位区、出线板槽位区、辅助接口区、电源区和风扇区,如图1-1所示。5213421.出线板槽位区2.处理板槽位区3.风扇区4.辅助接口区5.电源区图1-1OptiXOSN1500设备结构图出线板槽位区:安插OptiXOSN1500的支路出线板和以太网出线板。处理板槽位区:安插OptiXOSN1500的线路、支路和以太网信号处理板。风扇区:安插1个风扇模块,为设备提供散热。辅助接口区:引出告警接口、公务电话接口、管理和维护接口、时钟接口等。电源区:安插2个PIU板,用于给设备供电。ESD:ESD插孔位于风扇上方的金属突起处。OptiXOSN1500可以直接由编号GIE4805S的不间断电源模块UPM(UninterruptiblePowerModules)供电,直接将220V交流市电转换到通信设备需要的-48V直流通信电压,适合无法提供-48V直流电供给通信设备或要求带蓄电池的电信运营商的需求。1OptiXOSN1500智能光传输系统设备手册第1章设备结构1.2槽位分配OptiXOSN1500设备为双层,上层为出线板槽位区,共有4个槽位,下层为处理板槽位区,槽位未拆分时共有10个槽位(包括slot4和slot5),各槽位的位置如图1-2所示,槽位接入容量如图1-3所示。Slot14Slot18PIUSlot15Slot16Slot17Slot20FANSlot1Slot2Slot3Slot4Slot19PIUSlot6Slot7Slot8Slot9Slot10AUXSlot5出线板出线板出线板出线板处理板处理板处理板CXL16/4/1CXL16/4/1EOW处理板处理板处理板Slot11Slot12Slot13图1-2OptiXOSN1500设备的槽位分配图图1-3OptiXOSN1500的接入容量1.出线板槽位区出线板槽位:slot14~172.处理板槽位区处理板槽位:slot1~8和slot11~13线路、主控、交叉和时钟合一板槽位:slot4、5说明:OptiXOSN3500子架的11,12和13槽位可以进行拆分。拆分后的槽位如图1-2中虚线的划分,原槽位左边为1,2和3,原槽位右边为11,12和13。槽位拆分后每个子槽位的最大接入容量为1.25Gbit/s。2OptiXOSN1500智能光传输系统设备手册第1章设备结构3.辅助接口板槽位区辅助接口板槽位:slot10公务板槽位:slot9,可以兼做处理板槽位4.风扇区风扇槽位:slot205.电源区电源板槽位:slot18、196.出线板槽位和处理板槽位的对应关系出线板槽位和处理板槽位的对应关系如表1-1所示。表1-1出线板槽位和处理板槽位的对应关系处理板槽位对应出线板槽位处理板槽位对应出线板槽位slot2slot14slot3slot16slot7slot15slot8slot17slot12sl...
