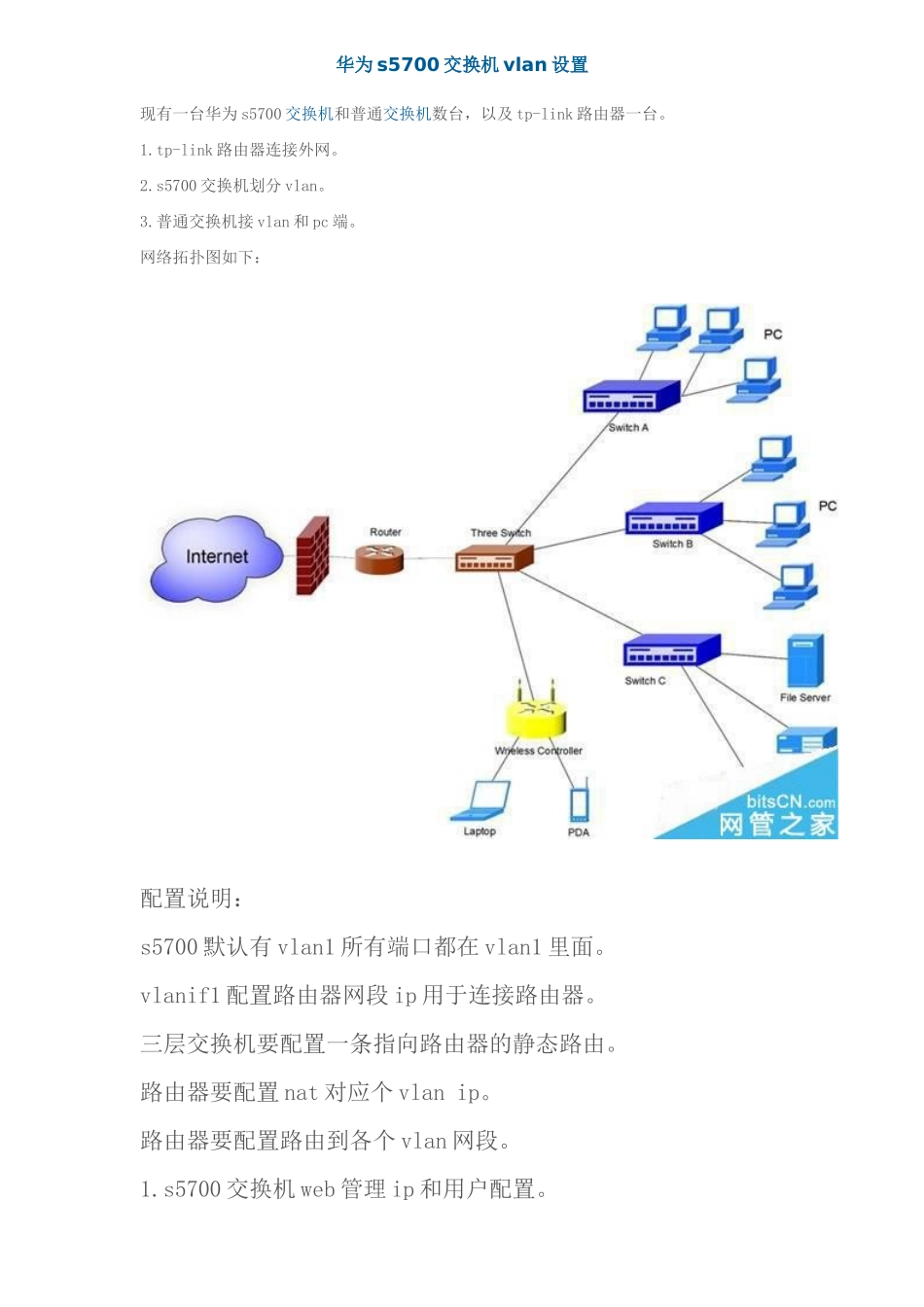

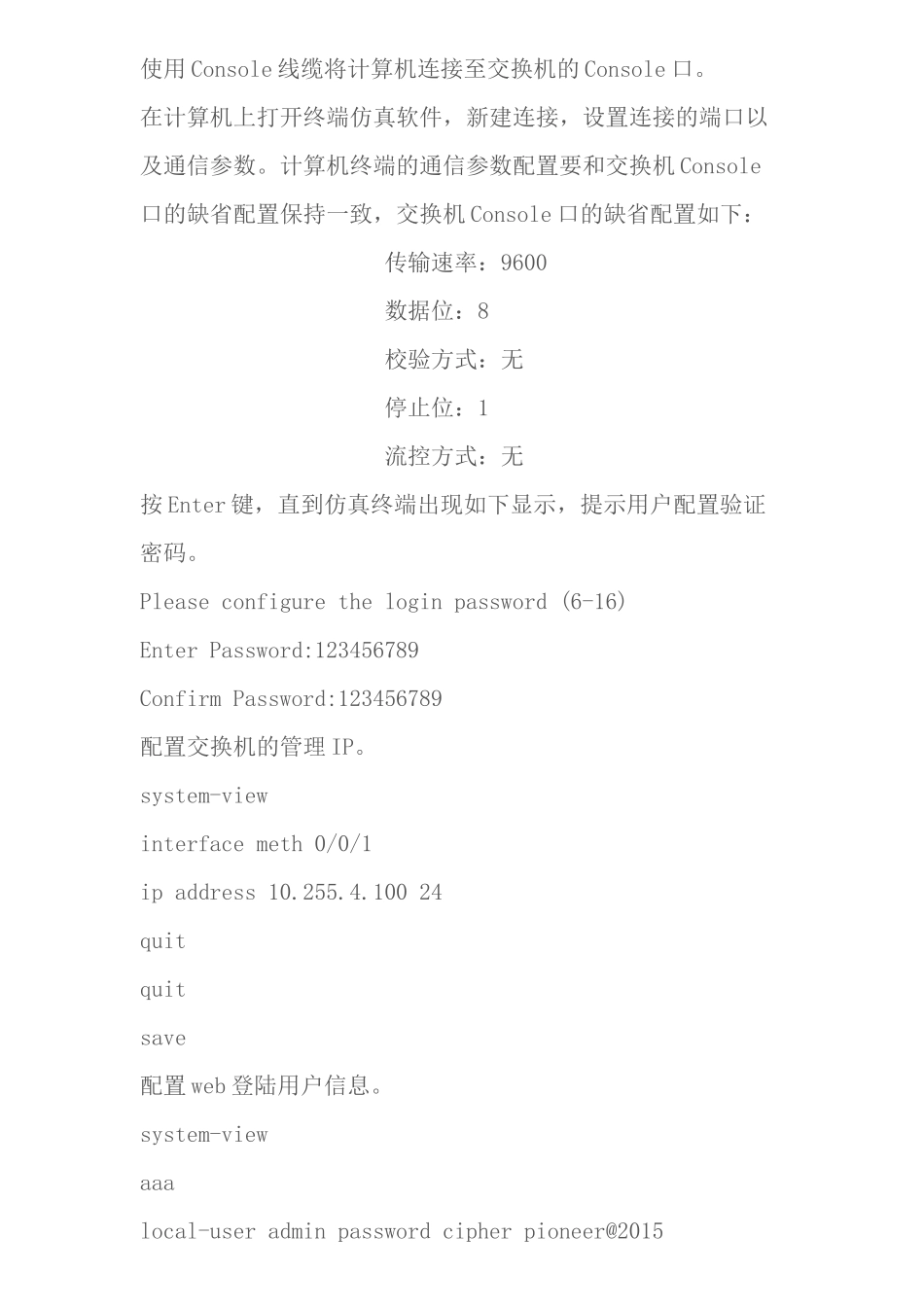

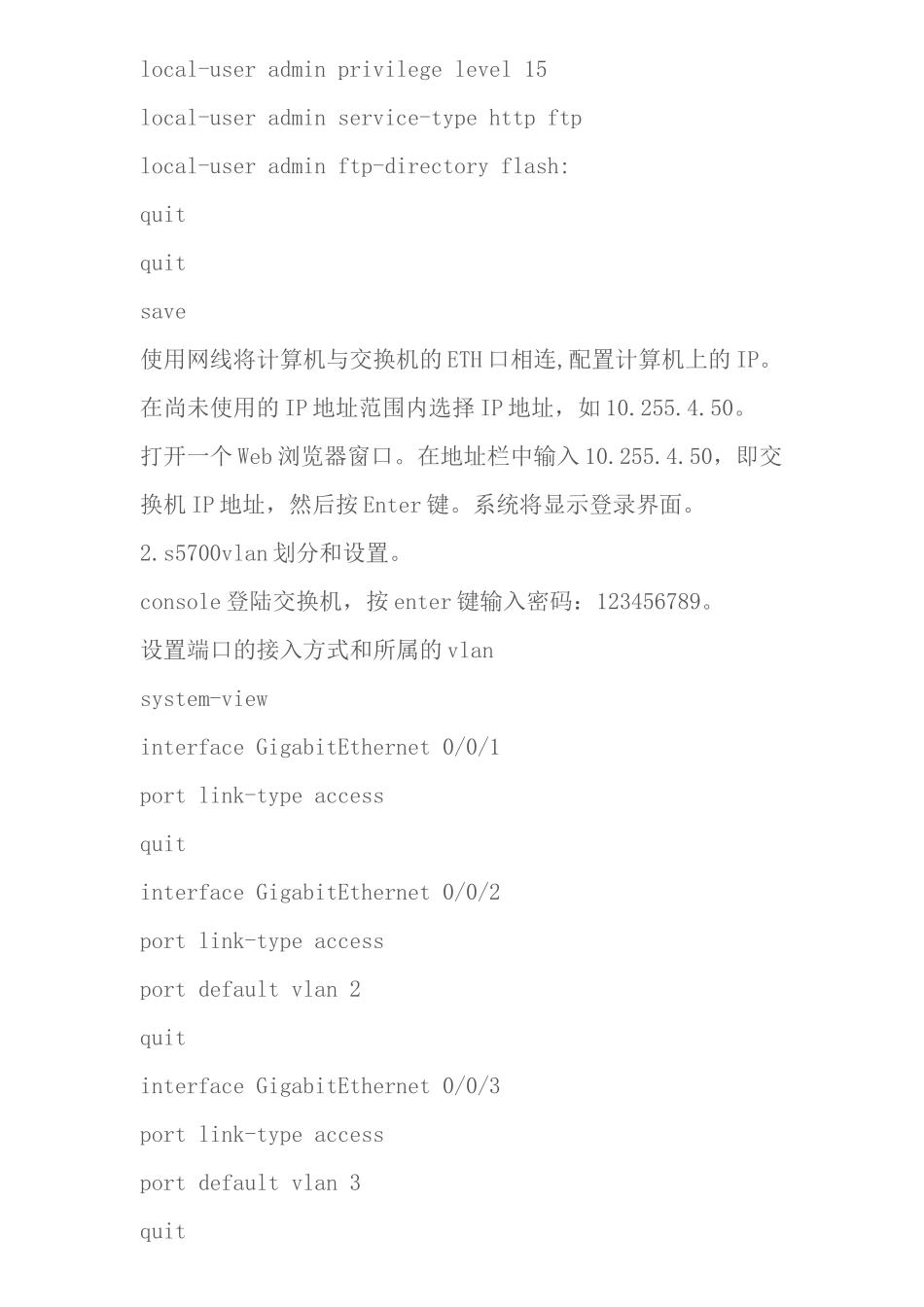

华为s5700交换机vlan设置现有一台华为s5700交换机和普通交换机数台，以及tp-link路由器一台。1.tp-link路由器连接外网。2.s5700交换机划分vlan。3.普通交换机接vlan和pc端。网络拓扑图如下：配置说明：s5700默认有vlan1所有端口都在vlan1里面。vlanif1配置路由器网段ip用于连接路由器。三层交换机要配置一条指向路由器的静态路由。路由器要配置nat对应个vlanip。路由器要配置路由到各个vlan网段。1.s5700交换机web管理ip和用户配置。使用Console线缆将计算机连接至交换机的Console口。在计算机上打开终端仿真软件，新建连接，设置连接的端口以及通信参数。计算机终端的通信参数配置要和交换机Console口的缺省配置保持一致，交换机Console口的缺省配置如下：传输速率：9600数据位：8校验方式：无停止位：1流控方式：无按Enter键，直到仿真终端出现如下显示，提示用户配置验证密码。Pleaseconfiguretheloginpassword(6-16)EnterPassword:123456789ConfirmPassword:123456789配置交换机的管理IP。system-viewinterfacemeth0/0/1ipaddress10.255.4.10024quitquitsave配置web登陆用户信息。system-viewaaalocal-useradminpasswordcipherpioneer@2015local-useradminprivilegelevel15local-useradminservice-typehttpftplocal-useradminftp-directoryflash:quitquitsave使用网线将计算机与交换机的ETH口相连,配置计算机上的IP。在尚未使用的IP地址范围内选择IP地址，如10.255.4.50。打开一个Web浏览器窗口。在地址栏中输入10.255.4.50，即交换机IP地址，然后按Enter键。系统将显示登录界面。2.s5700vlan划分和设置。console登陆交换机，按enter键输入密码：123456789。设置端口的接入方式和所属的vlansystem-viewinterfaceGigabitEthernet0/0/1portlink-typeaccessquitinterfaceGigabitEthernet0/0/2portlink-typeaccessportdefaultvlan2quitinterfaceGigabitEthernet0/0/3portlink-typeaccessportdefaultvlan3quitinterfaceGigabitEthernet0/0/4portlink-typeaccessportdefaultvlan4quitinterfaceGigabitEthernet0/0/5portlink-typeaccessportdefaultvlan5quitinterfaceGigabitEthernet0/0/6portlink-typeaccessportdefaultvlan6quitinterfaceGigabitEthernet0/0/7portlink-typeaccessportdefaultvlan7quitinterfaceGigabitEthernet0/0/8portlink-typeaccessportdefaultvlan8quitinterfaceGigabitEthernet0/0/9portlink-typeaccessportdefaultvlan9quitinterfaceGigabitEthernet0/0/10portlink-typeaccessportdefaultvlan10quitinterfaceGigabitEthernet0/0/11portlink-typeaccessportdefaultvlan11quitinterfaceGigabitEthernet0/0/12portlink-typeaccessportdefaultvlan12quitinterfaceGigabitEthernet0/0/13portlink-typeaccessportdefaultvlan13quitinterfaceGigabitEthernet0/0/14portlink-typeaccessportdefaultvlan14quitinterfaceGigabitEthernet0/0/15portlink-typeaccessportdefaultvlan15quitinterfaceGigabitEthernet0/0/16portlink-typeaccessportdefaultvlan16quitinterfaceGigabitEthernet0/0/17portlink-typeaccessportdefaultvlan17quitinterfaceGigabitEthernet0/0/18portlink-typeaccessportdefaultvlan18quitinterfaceGigabitEthernet0/0/19portlink-typeaccessportdefaultvlan19quitinterfaceGigabitEthernet0/0/20portlink-typeaccessportdefaultvlan20quitinterfaceGigabitEthernet0/0/21portlink-typeaccessportdefaultvlan21quitinterfaceGigabitEthernet0/0/22portlink-typeaccessportdefaultvlan22quitinterfaceGigabitEthernet0/0/23portlink-typeaccessportdefaultvlan23quitinterfaceGigabitEthernet0/0/24portlink-typeaccessportdefaultvlan24quitquitsavereboot添加vlan和端口system-viewvlan2portGigabitEthernet0/0/2vlan3portGigabitEthernet0/0/3vlan4portGigabitEthernet0/0/4vlan5portGigabitEthernet0/0/5vlan6portGigabitEthernet0/0/6vlan7portGigabitEthernet0/0/7vlan8portGigabitEthernet0/0/8vlan9portGigabitEthernet0/0/9vlan10portGig...
