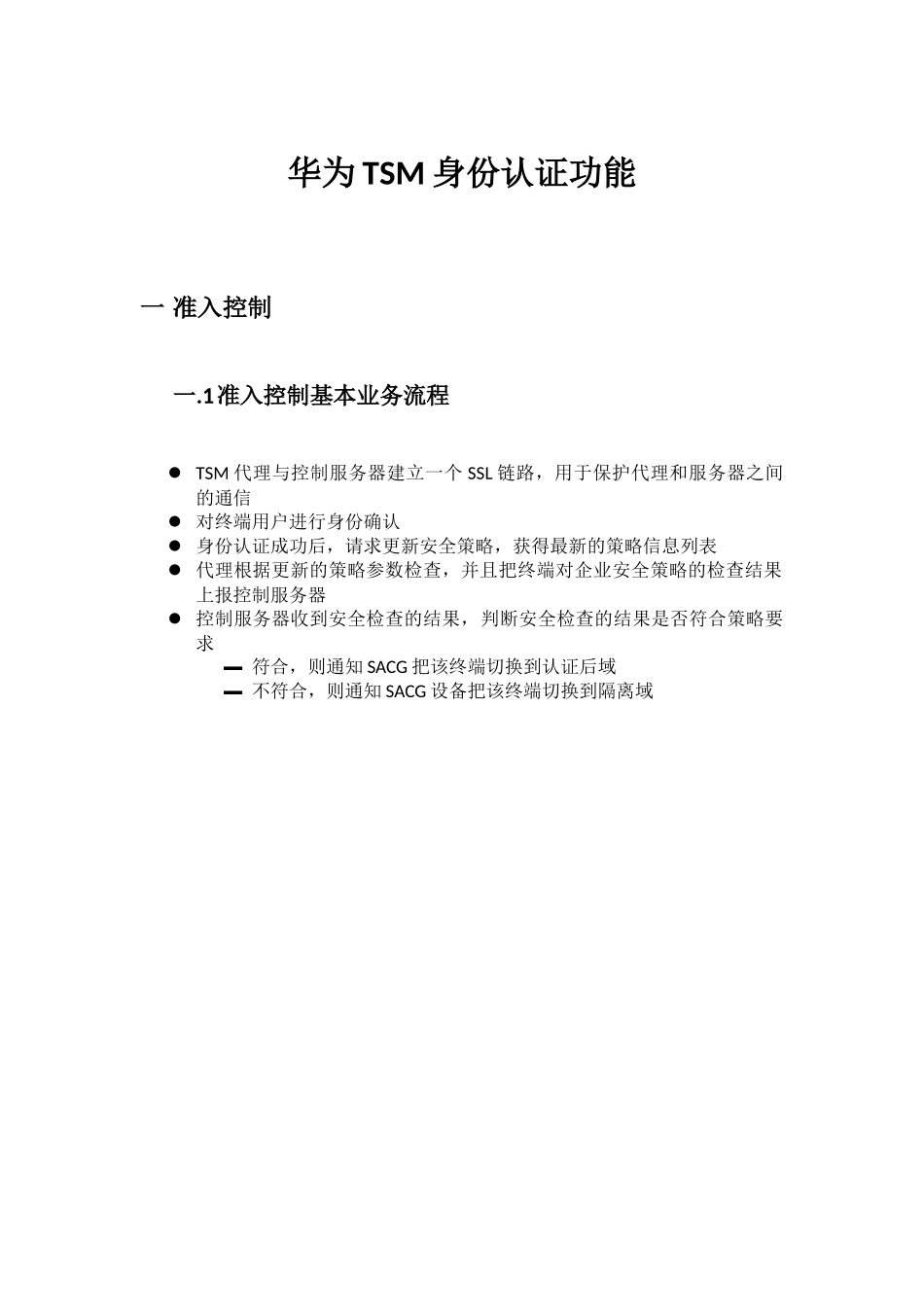

华为TSM身份认证功能一准入控制一.1准入控制基本业务流程TSM代理与控制服务器建立一个SSL链路，用于保护代理和服务器之间的通信对终端用户进行身份确认身份认证成功后，请求更新安全策略，获得最新的策略信息列表代理根据更新的策略参数检查，并且把终端对企业安全策略的检查结果上报控制服务器控制服务器收到安全检查的结果，判断安全检查的结果是否符合策略要求▬符合，则通知SACG把该终端切换到认证后域▬不符合，则通知SACG设备把该终端切换到隔离域一.2准入控制基本原理-硬件SACG（即防火墙）SACG是在电信级防火墙硬件平台上开发的专用的接入控制网关与TSM控制服务器通信，从TSM控制服务器中同步准入控制规则，并且把这些规则转换成ACL▬服务器上的每个受控域对应两个ACL，一个PERMIT规则，一个DENY规则；▬三个默认ACL：PERMITALL，DENYALL，PERMIT认证前域；对于进入SACG的数据包，检查该数据包对应IP的认证状态，如果该IP没有经过认证，则使用认证前域对应的ACL规则进行数据包的过滤当终端用户认证的时候，TSM控制服务器根据安全检查的结果，给准入控制设备发送认证域的参数：▬终端的账号和IP地址；▬该账号对应的认证域信息，包含认证域对应的ACL，默认ACL，以及PERMIT认证前域；当终端用户的数据包经过SACG设备的时候，SACG设备将根据该终端对应的ACL规则进行包过滤，控制终端的访问范围▬先匹配PERMIT认证前域规则，在匹配认证域对应的ACL规则，最后匹配默认规则；一.3准入控制原理-IPSEC软件准入控制▬根据认证前域/隔离域/认证后域的定义，向Windows的IPSEC组件写多组控制规则，其中允许访问的写PERMIT规则，禁止访问的写DENY规则；▬根据安全认证的结果，控制终端的IPSEC组件，使用哪组控制规则；▬当数据报文从本机发出的时候，所有的报文需要经过IPSEC组件的过滤，达到准入控制的效果；终端互访控制▬如果两个终端允许访问，当该两个终端需要通信的时候，协商一个IPSEC通道▬对于外来的终端，在没有部署TSM客户端之前，无法与部署TSM的客户端协商通道，达到禁止外来终端对局域网范围内终端访问的目的准入控制和互访控制规则冲突处理原则▬权限最小优先：禁止比协商优先，协商比允许优先一.4准入控制基本原理-802.1X与交换机联动，同HD-SMS；二部署场景仅列举与SACG有关的部署场景。二.1典型的部署场景-单机串联优点：部署简单缺点：容易造成单点故障上下行流量均需通过SACG，设备负担较大二.2典型部署场景-单机旁路在核心交换机处侧挂TSM系统的SACG硬件安全接入控制网关设备，通过策略路由将所有访问业务服务器区域的上行引流至SACG进行控制；优点：硬件故障时，交换机策略路由将自动失效，所有流量按正常路由转发，不会造成单点故障；只需对上行流量进行过滤，下行流量在交换机上直接进行路由转发，大大减少设备负担（一般场景下，用户正常进行资源访问时，上行流量将大大小于下行流量）；缺点：硬件故障时，所有流量将无法进行过滤，网络完全开放；二.3典型部署场景-双机旁路SACG（安全接入控制网关）硬件设备分别旁挂在核心交换机处，两台SACG之间做主备，以保证SACG的高可靠性；在核心交换机处启策略路由，将终端访问系统系统的上行流量引流至SACG进行控制。优点：双机热备，单台SACG故障时，可将流量引导至另一台上，避免了“单机旁路部署”时网络完全开放的状况；缺点：成本较高，部署较复杂；
