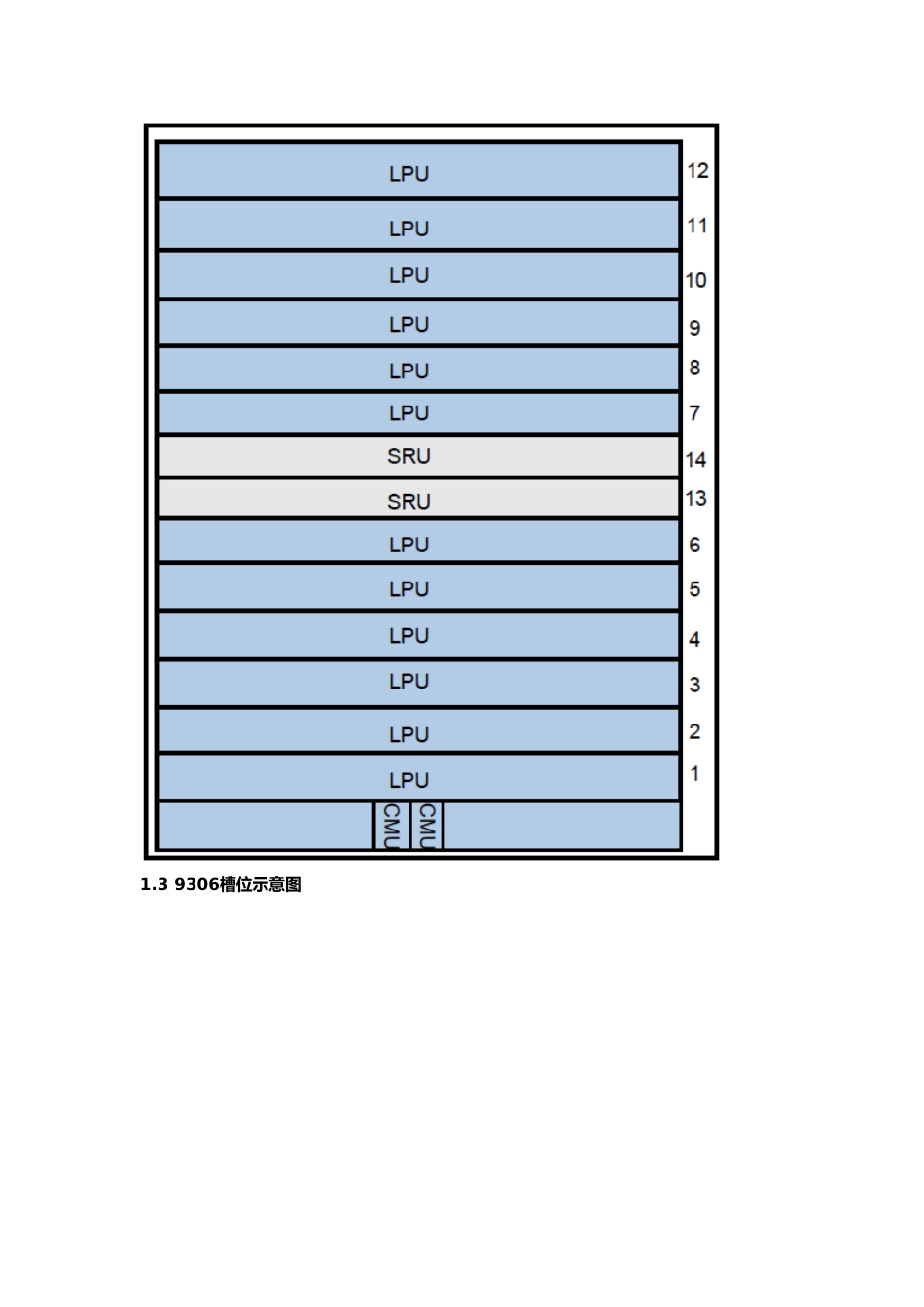

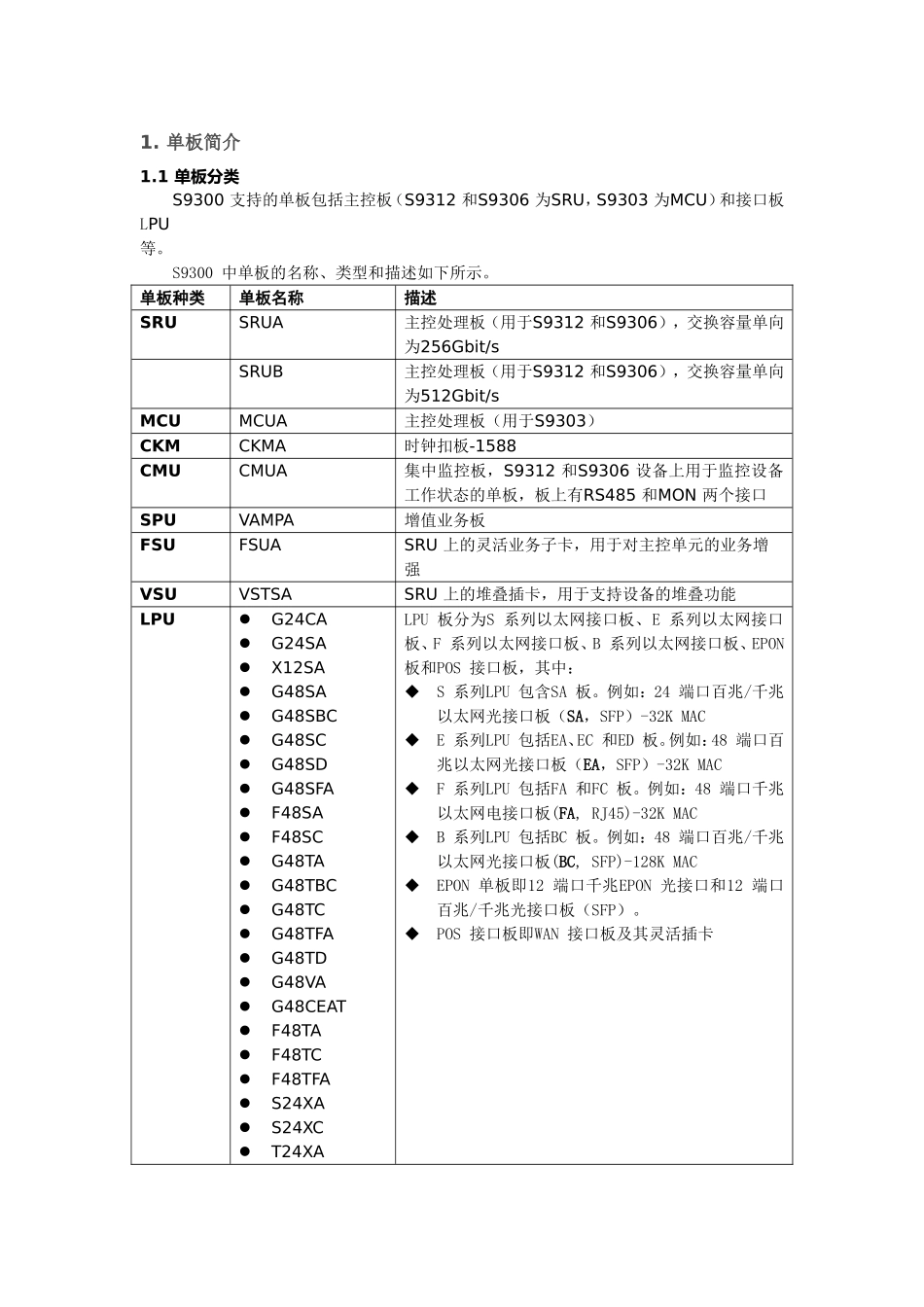

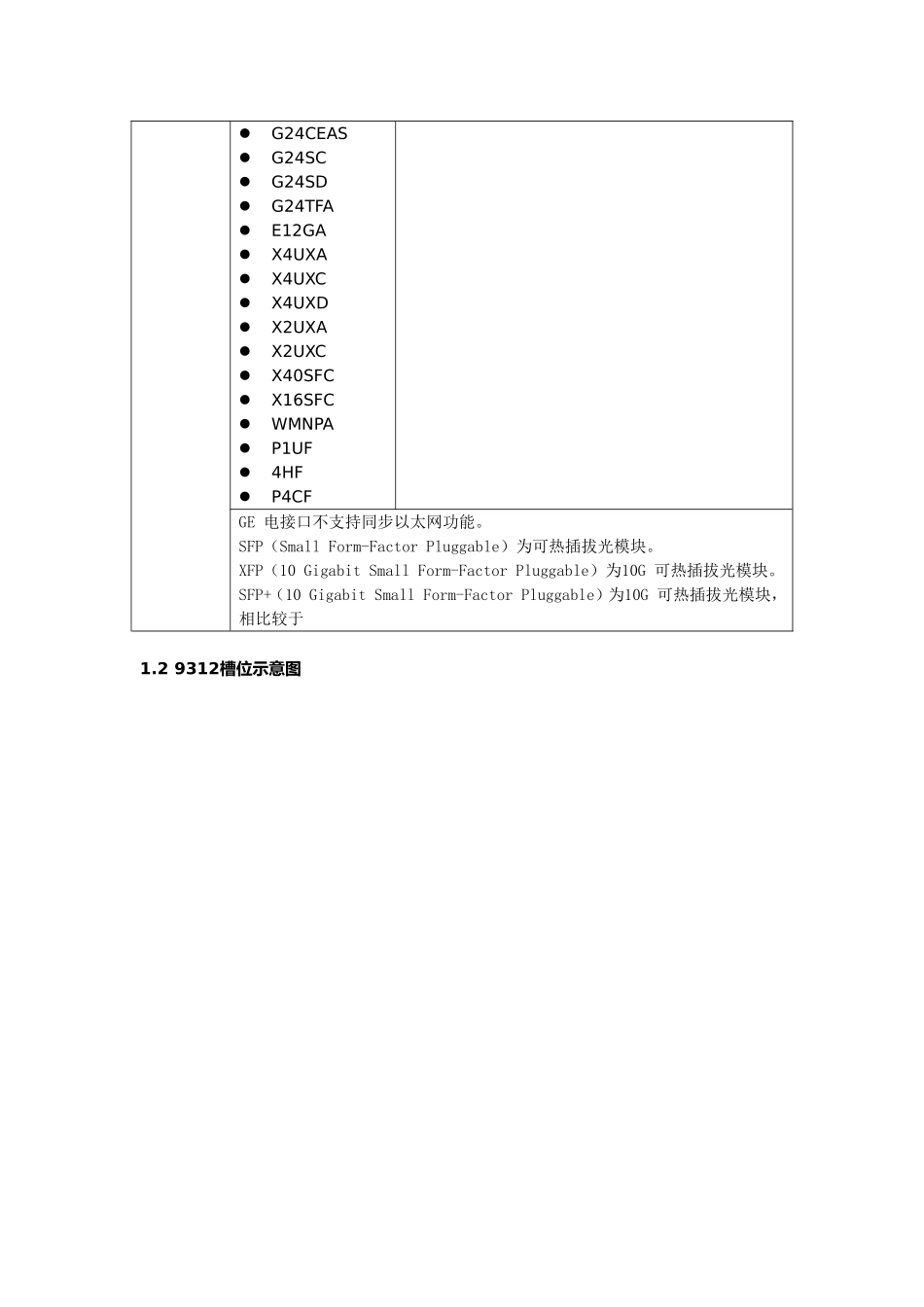

1.单板简介1.1单板分类S9300支持的单板包括主控板（S9312和S9306为SRU，S9303为MCU）和接口板LPU等。S9300中单板的名称、类型和描述如下所示。单板种类单板名称描述SRUSRUA主控处理板（用于S9312和S9306），交换容量单向为256Gbit/sSRUB主控处理板（用于S9312和S9306），交换容量单向为512Gbit/sMCUMCUA主控处理板（用于S9303）CKMCKMA时钟扣板-1588CMUCMUA集中监控板，S9312和S9306设备上用于监控设备工作状态的单板，板上有RS485和MON两个接口SPUVAMPA增值业务板FSUFSUASRU上的灵活业务子卡，用于对主控单元的业务增强VSUVSTSASRU上的堆叠插卡，用于支持设备的堆叠功能LPUG24CAG24SAX12SAG48SAG48SBCG48SCG48SDG48SFAF48SAF48SCG48TAG48TBCG48TCG48TFAG48TDG48VAG48CEATF48TAF48TCF48TFAS24XAS24XCT24XALPU板分为S系列以太网接口板、E系列以太网接口板、F系列以太网接口板、B系列以太网接口板、EPON板和POS接口板，其中：S系列LPU包含SA板。例如：24端口百兆/千兆以太网光接口板（SA，SFP）-32KMACE系列LPU包括EA、EC和ED板。例如：48端口百兆以太网光接口板（EA，SFP）-32KMACF系列LPU包括FA和FC板。例如：48端口千兆以太网电接口板(FA,RJ45)-32KMACB系列LPU包括BC板。例如：48端口百兆/千兆以太网光接口板(BC,SFP)-128KMACEPON单板即12端口千兆EPON光接口和12端口百兆/千兆光接口板（SFP）。POS接口板即WAN接口板及其灵活插卡G24CEASG24SCG24SDG24TFAE12GAX4UXAX4UXCX4UXDX2UXAX2UXCX40SFCX16SFCWMNPAP1UF4HFP4CFGE电接口不支持同步以太网功能。SFP（SmallForm-FactorPluggable）为可热插拔光模块。XFP（10GigabitSmallForm-FactorPluggable）为10G可热插拔光模块。SFP+（10GigabitSmallForm-FactorPluggable）为10G可热插拔光模块，相比较于1.29312槽位示意图1.39306槽位示意图1.49303槽位示意图2.SRU主控处理单元2.1简介SRU是S9306和S9312的主控处理单元。SRU单板是S9312和S9306的主控交换平台，集主控单元、时钟单元、交换单元和系统维护单元于一体。SRU单板是系统控制和管理核心，完成了控制平面和系统维护平面的功能。主控处理单元有两种类型：SRUA和SRUB，SRUA又分为LE02SRUA和LE03SRUA，SRUB只有LE02SRUB，具体对比如下所示：单板名称交换容量是否有支持时间同步和时钟同步的时钟板LE02SRUA双向512Gbit/s否LE03SRUA双向512Gbit/s是LE02SRUB双向1Tbit/s是2.2功能SRU是主控交换合一板，提供整个系统的控制平面，管理平面和业务交换平面。控制平面完成系统的协议处理、业务处理、路由运算、转发控制、业务调度、流量统计、系统安全等功能。管理平面完成系统的运行状态监控、环境监控、日志和告警信息处理、系统加载、系统升级等功能。业务交换平面提供高速无阻塞数据通道，实现各个业务模块之间的业务交换功能。主控交换板支持1:1主备配置（数据交换单元支持1＋1负荷分担和1:1备份模式），支持灵活插卡。SRU板按功能可划分为以下几个模块：主控模块：SRU板以及整个系统的控制平面和管理平面，完成协议处理、路由运算、转发控制、系统管理、系统安全等功能。交换模块：系统的业务交换平面，提供高速业务通道，完成系统的业务交换功能。本地时钟模块：为SRU板上的主控模块、交换模块、设备管理和监控模块内的芯片提供工作时钟。设备管理和监控模块：提供CANbus（ControllerAreaNetworkbus）模块功能，完成SRU板的监控管理以及线路板CANbus模块的管理。电源模块：为SRU单板以及灵活插卡、时钟扣板提供各种电源。灵活插卡：可选配的增值业务模块，提供OAM、BFD等增强业务特性。时钟扣板：可选配的时钟模块，提供三级时钟和同步以太时钟功能，支持IEEE1588v2。堆叠插卡：可选配的堆叠功能模块，提供两台设备堆叠功能。说明：系统配置数据、启动文件、升级文件、系统运行日志信息等均存放在SRU板上。SRU支持1:1冗余备份工作方式。LE02SRUA不支持选配时钟模块SRU支持热插拔。拔出主用SRU之前，需先进行主备倒换。SRUA和SRUB不支持混插。即两种板卡不...
