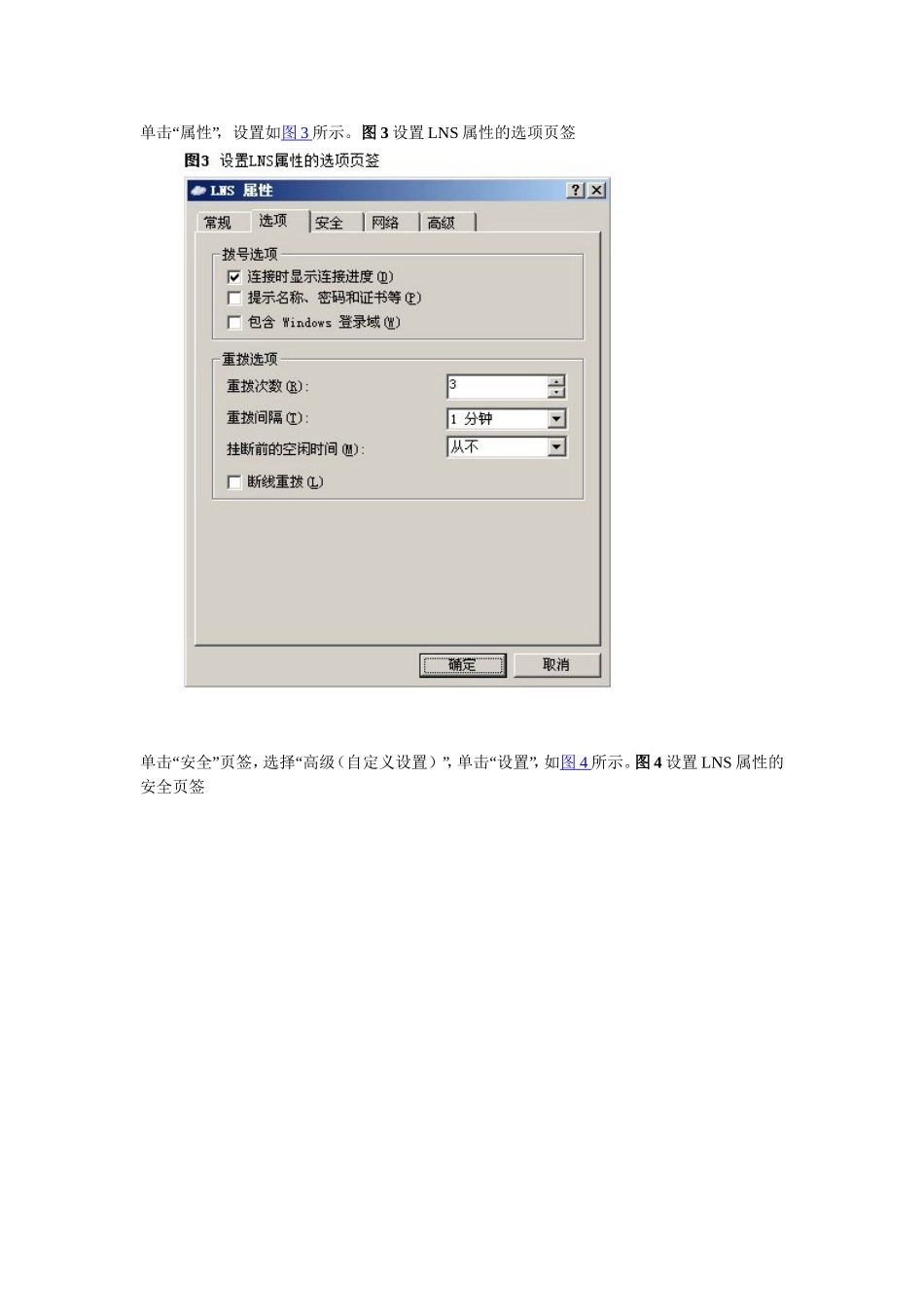

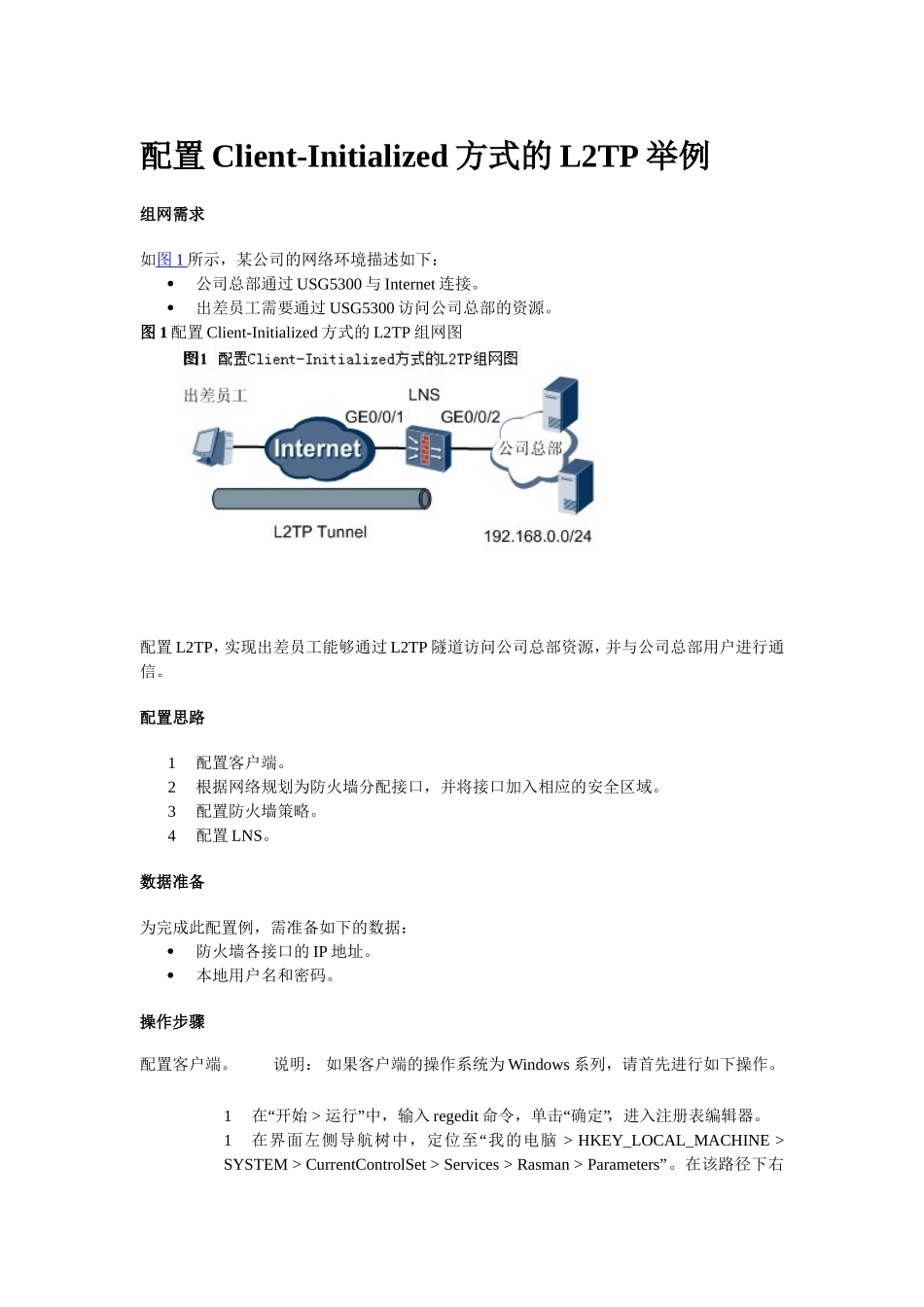

配置Client-Initialized方式的L2TP举例组网需求如图1所示，某公司的网络环境描述如下：公司总部通过USG5300与Internet连接。出差员工需要通过USG5300访问公司总部的资源。图1配置Client-Initialized方式的L2TP组网图配置L2TP，实现出差员工能够通过L2TP隧道访问公司总部资源，并与公司总部用户进行通信。配置思路1配置客户端。2根据网络规划为防火墙分配接口，并将接口加入相应的安全区域。3配置防火墙策略。4配置LNS。数据准备为完成此配置例，需准备如下的数据：防火墙各接口的IP地址。本地用户名和密码。操作步骤配置客户端。说明：如果客户端的操作系统为Windows系列，请首先进行如下操作。1在“开始>运行”中，输入regedit命令，单击“确定”，进入注册表编辑器。1在界面左侧导航树中，定位至“我的电脑>HKEY_LOCAL_MACHINE>SYSTEM>CurrentControlSet>Services>Rasman>Parameters”。在该路径下右侧界面中，检查是否存在名称为ProhibitIpSec、数据类型为DWORD的键值。如果不存在，请单击右键，选择“新建>DWORD值”，并将名称命名为ProhibitIpSec。如果此键值已经存在，请执行下面的步骤。1选中该值，单击右键，选择“修改”，编辑DWORD值。在“数值数据”文本框中填写1，单击“确定”。1重新启动该PC，使修改生效。此处以WindowsXPProfessional操作系统为例，介绍客户端的配置方法。#客户端主机上必须装有L2TP客户端软件，并通过拨号方式连接到Internet。#配置客户端计算机的主机名为client1。#创建L2TP连接。1打开“我的电脑>控制面板>网络连接”，在“网络任务”中选择“创建一个新的连接”，在弹出的界面中选择“下一步”。1在“网络连接类型”中选择“连接到我的工作场所的网络”，单击“下一步”。1在“网络连接”中选择“虚拟专用网络连接”，单击“下一步”。1在“连接名”下的“公司名”文本框中设置公司名称或VPN服务器名称，本例设置为LNS，单击“下一步”。1在“公用网络”中选择“不拨初始连接”，单击“下一步”。1在“VPN服务器选择”中填写LNS的IP地址，此处设置的IP地址为USG5300与Internet连接接口的IP地址，本配置例中为202.38.161.1，单击“下一步”。1将“在我的桌面上添加一个到此连接的快捷方式”选中，单击“完成”。在弹出的对话框中，输入在LNS上配置的用户名和密码，单击“属性”，如图2所示。图2连接LNS单击“属性”，设置如图3所示。图3设置LNS属性的选项页签单击“安全”页签，选择“高级（自定义设置）”，单击“设置”，如图4所示。图4设置LNS属性的安全页签在“高级安全设置”中设置如图5所示，单击“确定”。图5高级安全设置单击“网络”页签，设置如图6所示。图6设置LNS的网络页签1单击“确定”，完成设置，返回至图2。单击“确定”，发起L2TP连接。配置LNS。#创建虚拟接口模板。system-view[USG5300]interfaceVirtual-Template1#配置虚拟接口模板的IP地址。[USG5300-Virtual-Template1]ipaddress10.1.1.124#配置PPP认证方式为CHAP。[USG5300-Virtual-Template1]pppauthentication-modechap#配置为对端分配IP地址池中的地址。[USG5300-Virtual-Template1]remoteaddresspool1[USG5300-Virtual-Template1]quit说明：此处指定的地址池号需要与AAA视图下配置的地址池的相对应。#配置接口GigabitEthernet0/0/1的IP地址。[USG5300]interfaceGigabitEthernet0/0/1[USG5300-GigabitEthernet0/0/1]ipaddress202.38.161.124[USG5300-GigabitEthernet0/0/1]quit#将接口GigabitEthernet0/0/1、虚拟接口模板加入Untrust区域。[USG5300]firewallzoneuntrust[USG5300-zone-untrust]addinterfaceGigabitEthernet0/0/1[USG5300-zone-untrust]addinterfaceVirtual-Template1[USG5300-zone-untrust]quit#配置接口GigabitEthernet0/0/2的IP地址。[USG5300]interfaceGigabitEthernet0/0/2[USG5300-GigabitEthernet0/0/2]ipaddress192.168.0.124[USG5300-GigabitEthernet0/0/2]quit#将接口GigabitEthernet0/0/2加入Trust区域。[USG5300]firewallzonetrust[USG5300-zone-trust]addinterfaceGigabitEthernet0/0/2[USG5300-zone-trust]quit#在Trus...
