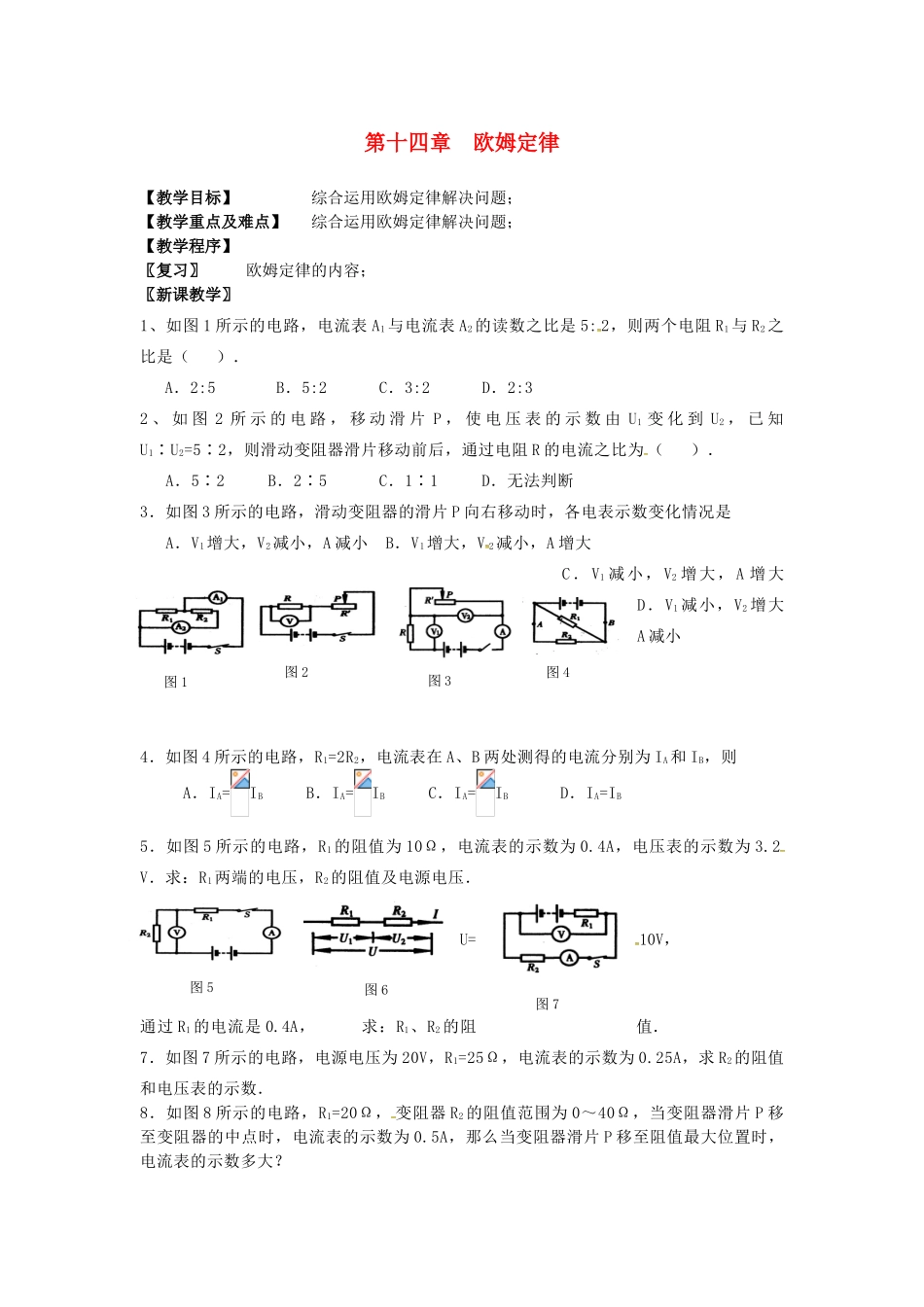

第十四章欧姆定律【教学目标】综合运用欧姆定律解决问题；【教学重点及难点】综合运用欧姆定律解决问题；【教学程序】〖复习〗欧姆定律的内容；〖新课教学〗1、如图1所示的电路，电流表A1与电流表A2的读数之比是5:2，则两个电阻R1与R2之比是（）．A．2:5B．5:2C．3:2D．2:32、如图2所示的电路，移动滑片P，使电压表的示数由U1变化到U2，已知U1∶U2=5∶2，则滑动变阻器滑片移动前后，通过电阻R的电流之比为（）．A．5∶2B．2∶5C．1∶1D．无法判断3．如图3所示的电路，滑动变阻器的滑片P向右移动时，各电表示数变化情况是A．V1增大，V2减小，A减小B．V1增大，V2减小，A增大C．V1减小，V2增大，A增大D．V1减小，V2增大A减小4．如图4所示的电路，R1=2R2，电流表在A、B两处测得的电流分别为IA和IB，则A．IA=IBB．IA=IBC．IA=IBD．IA=IB5．如图5所示的电路，R1的阻值为10Ω，电流表的示数为0.4A，电压表的示数为3.2V．求：R1两端的电压，R2的阻值及电源电压．6．如图6，U1=6V，U=10V，通过R1的电流是0.4A，求：R1、R2的阻值．7．如图7所示的电路，电源电压为20V，R1=25Ω，电流表的示数为0.25A，求R2的阻值和电压表的示数．8．如图8所示的电路，R1=20Ω，变阻器R2的阻值范围为0～40Ω，当变阻器滑片P移至变阻器的中点时，电流表的示数为0.5A，那么当变阻器滑片P移至阻值最大位置时，电流表的示数多大？图6图7图5图2图1图3图49．如图9，R1=10Ω，R2是阻值为0～40Ω的变阻器，电源电压为12V．当P在B端时，电压表的示数多大？当P在AB中点时，电流表、电压表的示数各多大？10、如图11，电源电压不变，当开关S1闭合，S2断开时，电流表示数为0.2A；当S1，S2都闭合，电流表示数为0.8A，则电阻R1、R2的比值（）Ａ、1:3Ｂ、3:1Ｃ、2:3Ｄ、3:211、如图12，闭合开关S后，发现电压表指针偏转相同，则（）A、R1:R2=1：4B、R1:R2=4：1C、R1:R2=1：5D、R1:R2=5：1〖小结〗综合运用欧姆定律解决问题〖作业〗1、两电阻R1、R2以一种形式接到24V的电源上，电路中的电流为0.4A；当R1、R2以另一种形式连接到同一电源上，电路中的电流为1.8A，求R1、R2的阻值．2、一电阻接在6V的电源上，当在此电路中再串联一个6Ω的电阻时，电路中的电流变化了0.9A，求该电阻的阻值．3、一电阻接在某电源上，电路中的电流为1.5A，当在此电路中并联另一阻值为12Ω的电阻时，电路中的电流变化了0.5A，求电源电压及该电阻的阻值*教后记*图8图9
