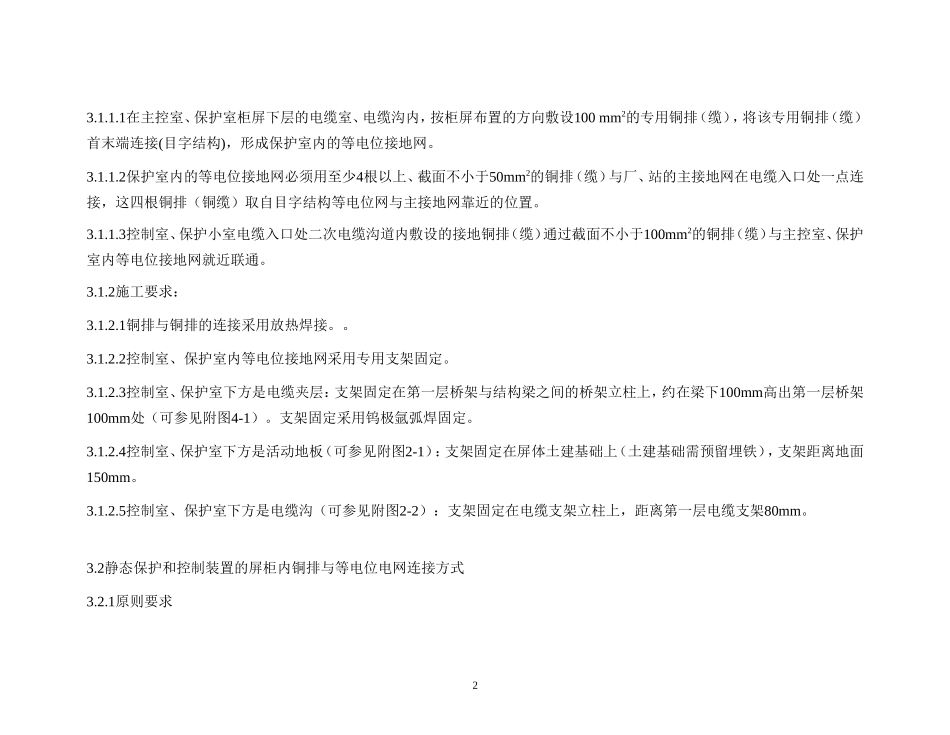

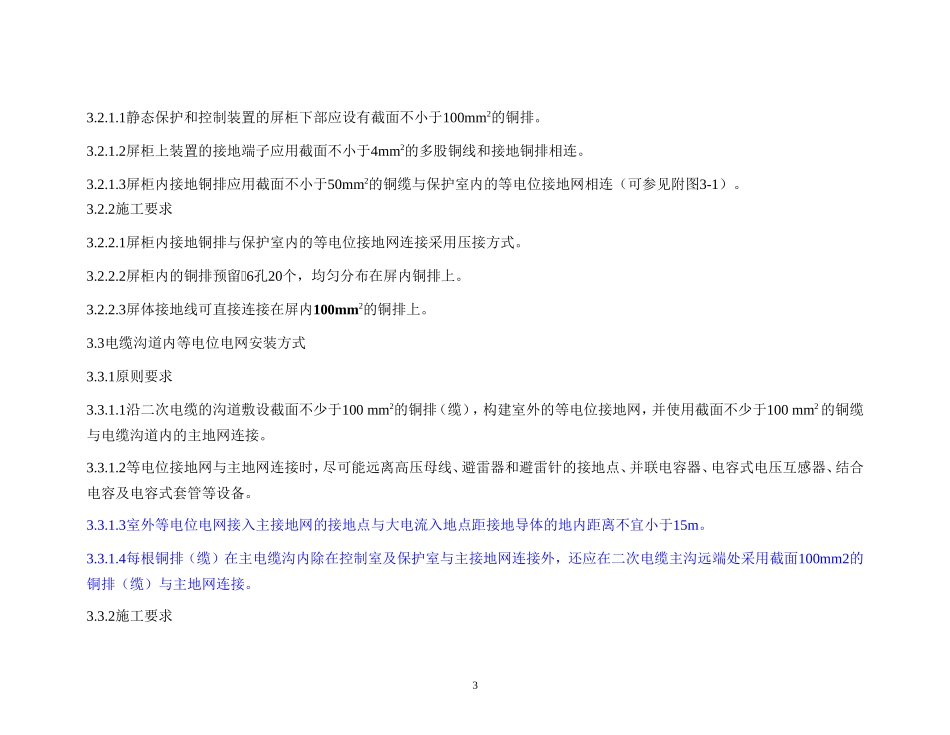

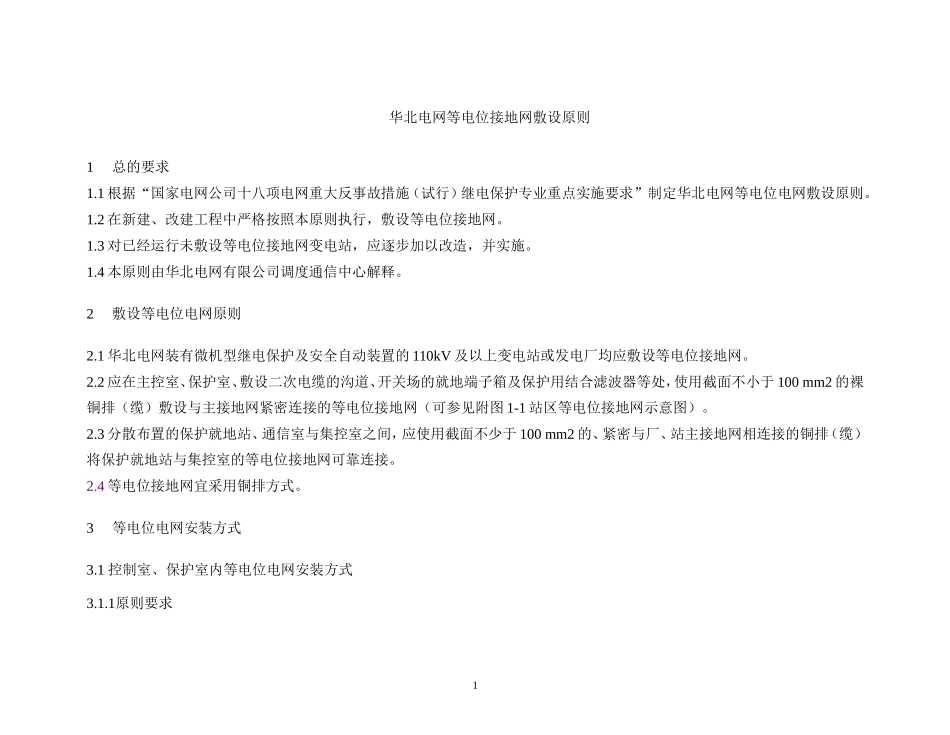

华北电网等电位接地网敷设原则1总的要求1.1根据“国家电网公司十八项电网重大反事故措施（试行）继电保护专业重点实施要求”制定华北电网等电位电网敷设原则。1.2在新建、改建工程中严格按照本原则执行，敷设等电位接地网。1.3对已经运行未敷设等电位接地网变电站，应逐步加以改造，并实施。1.4本原则由华北电网有限公司调度通信中心解释。2敷设等电位电网原则2.1华北电网装有微机型继电保护及安全自动装置的110kV及以上变电站或发电厂均应敷设等电位接地网。2.2应在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，使用截面不小于100mm2的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网（可参见附图1-1站区等电位接地网示意图）。2.3分散布置的保护就地站、通信室与集控室之间，应使用截面不少于100mm2的、紧密与厂、站主接地网相连接的铜排（缆）将保护就地站与集控室的等电位接地网可靠连接。2.4等电位接地网宜采用铜排方式。3等电位电网安装方式3.1控制室、保护室内等电位电网安装方式3.1.1原则要求13.1.1.1在主控室、保护室柜屏下层的电缆室、电缆沟内，按柜屏布置的方向敷设100mm2的专用铜排（缆），将该专用铜排（缆）首末端连接(目字结构)，形成保护室内的等电位接地网。3.1.1.2保护室内的等电位接地网必须用至少4根以上、截面不小于50mm2的铜排（缆）与厂、站的主接地网在电缆入口处一点连接，这四根铜排（铜缆）取自目字结构等电位网与主接地网靠近的位置。3.1.1.3控制室、保护小室电缆入口处二次电缆沟道内敷设的接地铜排（缆）通过截面不小于100mm2的铜排（缆）与主控室、保护室内等电位接地网就近联通。3.1.2施工要求：3.1.2.1铜排与铜排的连接采用放热焊接。。3.1.2.2控制室、保护室内等电位接地网采用专用支架固定。3.1.2.3控制室、保护室下方是电缆夹层：支架固定在第一层桥架与结构梁之间的桥架立柱上，约在梁下100mm高出第一层桥架100mm处（可参见附图4-1）。支架固定采用钨极氩弧焊固定。3.1.2.4控制室、保护室下方是活动地板（可参见附图2-1）：支架固定在屏体土建基础上（土建基础需预留埋铁），支架距离地面150mm。3.1.2.5控制室、保护室下方是电缆沟（可参见附图2-2）：支架固定在电缆支架立柱上，距离第一层电缆支架80mm。3.2静态保护和控制装置的屏柜内铜排与等电位电网连接方式3.2.1原则要求23.2.1.1静态保护和控制装置的屏柜下部应设有截面不小于100mm2的铜排。3.2.1.2屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。3.2.1.3屏柜内接地铜排应用截面不小于50mm2的铜缆与保护室内的等电位接地网相连（可参见附图3-1）。3.2.2施工要求3.2.2.1屏柜内接地铜排与保护室内的等电位接地网连接采用压接方式。3.2.2.2屏柜内的铜排预留6孔20个，均匀分布在屏内铜排上。3.2.2.3屏体接地线可直接连接在屏内100mm2的铜排上。3.3电缆沟道内等电位电网安装方式3.3.1原则要求3.3.1.1沿二次电缆的沟道敷设截面不少于100mm2的铜排（缆），构建室外的等电位接地网，并使用截面不少于100mm2的铜缆与电缆沟道内的主地网连接。3.3.1.2等电位接地网与主地网连接时，尽可能远离高压母线、避雷器和避雷针的接地点、并联电容器、电容式电压互感器、结合电容及电容式套管等设备。3.3.1.3室外等电位电网接入主接地网的接地点与大电流入地点距接地导体的地内距离不宜小于15m。3.3.1.4每根铜排（缆）在主电缆沟内除在控制室及保护室与主接地网连接外，还应在二次电缆主沟远端处采用截面100mm2的铜排（缆）与主地网连接。3.3.2施工要求33.3.2.1铜排与铜排的连接方式采用放热焊接。3.3.2.2二次电缆的沟道的铜排（缆）应安装在敷设二次电缆的电缆支架最上层中间位置，铜排（缆）与电缆支架采用钨极氩弧焊固定。3.4开关场就地端子箱内铜排与等电位电网连接方式3.4.1原则要求3.4.1.1开关场的就地端子箱内应设置截面不少于100mm2的裸铜排，并使用截面不少于100mm2的铜缆与电缆沟道内的等电位接地网连接。3.4.1.2开关场就地端子箱下方的等电位接地网应采用截面100mm2的铜排（缆）与主地网连接。3.4.2施工要求3.4.2.1端子箱内100mm2...
