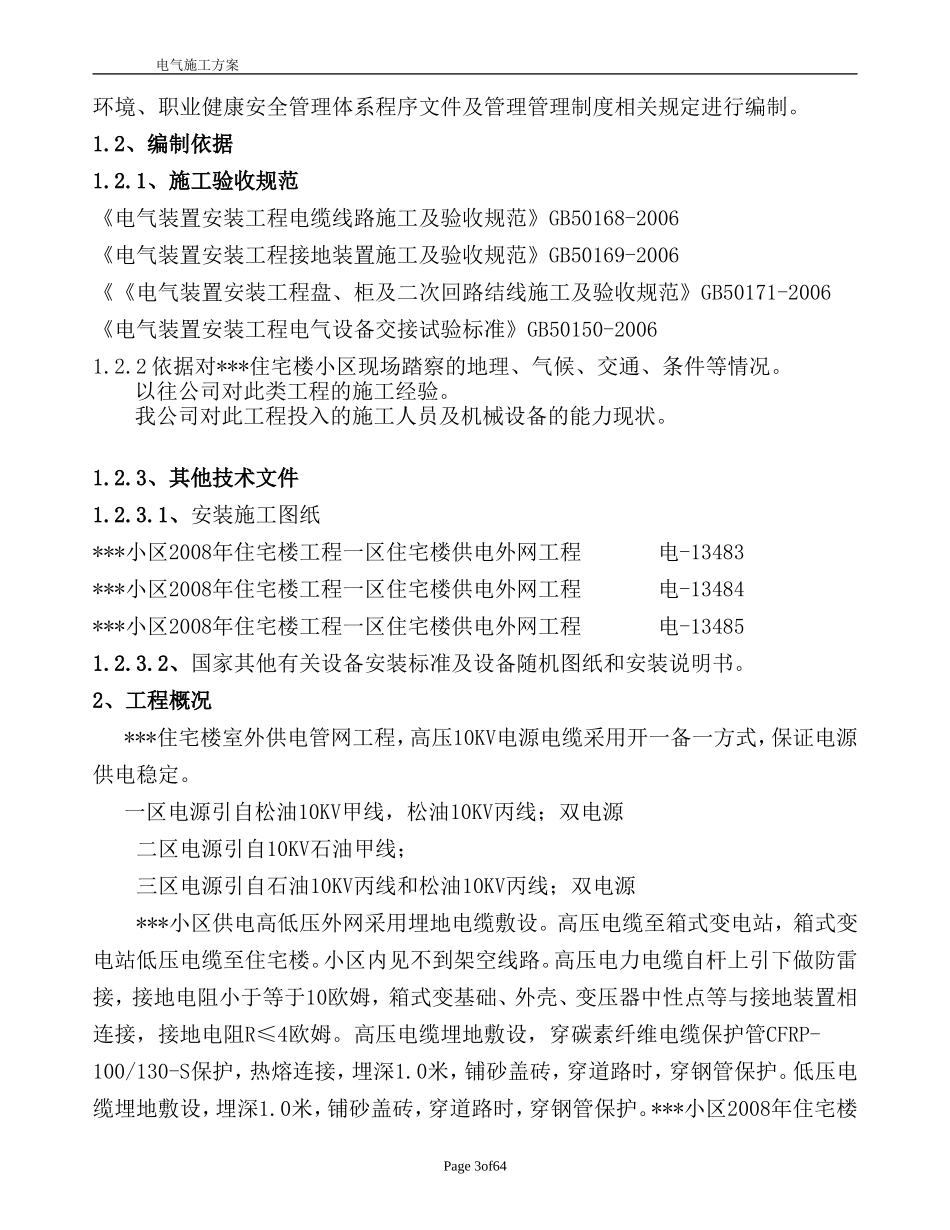

电气施工方案***一、二、三区住宅楼工程室外供电外网工程施工组织设计编制：XXX审批：XXX建设单位审批：建设单位负责人：编制单位：编制单位：编制日期：编制日期：20092009年年0404月月2020日日Page1of64电气施工方案1、编制说明及编制依据1.1、编制说明1.2、编制依据2、工程概况3、施工准备3.1、技术准备3.2、劳动力资源准备3.3、施工机具准备3.4、施工工期和进度计划4、施工方案4.2、变压器安装4.3、母线安装4.4、盘柜安装4.6、全厂接地防雷装置施工4.7、电缆工程施工4.8、电气调试5、电气安装质量和安全保证5.1、质量安全保证体系5.2、电气安装质量保证措施5.3、电气安装安全保证措施6、施工进度保证措施7、安全生产、文明施工8、降低成本措施1、编制说明及编制依据1.1、编制说明本施工方案依据国家、行业现行的施工规范、质量验收标准以及公司质保体系、Page2of64电气施工方案环境、职业健康安全管理体系程序文件及管理管理制度相关规定进行编制。1.2、编制依据1.2.1、施工验收规范《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程接地装置施工及验收规范》GB50169-2006《《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-2006《电气装置安装工程电气设备交接试验标准》GB50150-20061.2.2依据对***住宅楼小区现场踏察的地理、气候、交通、条件等情况。以往公司对此类工程的施工经验。我公司对此工程投入的施工人员及机械设备的能力现状。1.2.3、其他技术文件1.2.3.1、安装施工图纸***小区2008年住宅楼工程一区住宅楼供电外网工程电-13483***小区2008年住宅楼工程一区住宅楼供电外网工程电-13484***小区2008年住宅楼工程一区住宅楼供电外网工程电-134851.2.3.2、国家其他有关设备安装标准及设备随机图纸和安装说明书。2、工程概况***住宅楼室外供电管网工程，高压10KV电源电缆采用开一备一方式，保证电源供电稳定。一区电源引自松油10KV甲线，松油10KV丙线；双电源二区电源引自10KV石油甲线；三区电源引自石油10KV丙线和松油10KV丙线；双电源***小区供电高低压外网采用埋地电缆敷设。高压电缆至箱式变电站，箱式变电站低压电缆至住宅楼。小区内见不到架空线路。高压电力电缆自杆上引下做防雷接，接地电阻小于等于10欧姆，箱式变基础、外壳、变压器中性点等与接地装置相连接，接地电阻R≤4欧姆。高压电缆埋地敷设，穿碳素纤维电缆保护管CFRP-100/130-S保护，热熔连接，埋深1.0米，铺砂盖砖，穿道路时，穿钢管保护。低压电缆埋地敷设，埋深1.0米，铺砂盖砖，穿道路时，穿钢管保护。***小区2008年住宅楼Page3of64电气施工方案工程住宅楼供电外网工程总造价为2937万元。其中：一区电气安装部分主要工程量；工程造价；839万元箱式变电站ZGS10-Z-630/107座，箱式变电站ZGS10-Z-2*500/101座，高压电缆π接箱带SF6负荷开关5台，低压电缆π接箱带28台，高压电缆与10KV架空线路接线处，安装避雷器一组YH5WS-17/45D-5处。高压电缆采用YJV22-10KV3*95穿素纤维电缆保护管CFRP-100/130-S管保护。素纤维电缆保护管3100M;高压电缆YJV22-10KV3*95共计3260M。低压电缆采用YJV22-1.0KV3*185+1*9585M,YJV22-1.0KV3*150+1*702270M,YJV22-1.0KV3*120+1*70540M;YJV22-1.0KV3*95+1*50320M;YJV22-1.0KV3*50+1*251420M;YJV22-1.0KV3*35+1*16950M;YJV22-1.0KV4*16160M;YJV22-1.0KV3*4110M;钢保护管DN100720M,镀锌角钢接地极∠50*50*5=250054根。镀锌接地扁钢-40*4540M.二区电气安装部分主要工程量；工程造价：1073万元。箱式变电站ZGS10-Z-630/10一座，箱式变电站ZGS10-Z-2*500/104座，高压电缆π接箱带SF6负荷开关6台，低压电缆π接箱带13台，高压电缆与10KV架空线路接线处，安装避雷器一组YH5WS-17/45D。高压电缆采用YJV22-10KV3*95穿素纤维电缆保护管CFRP-100/130-S管保护。素纤维电缆保护管3900M;高压电缆YJV22-10KV3*95共计4420M。低压电缆采用YJV22-1.0KV3*185+1*9585M,YJV22-1.0KV3*150+1*701770M,YJV22-1.0KV3*120+1*701720M;YJV22-1.0KV3*95+1*50110M;YJV22-1.0KV3*50+1*251330M;YJV22-1.0KV3*35+1*16210M;YJV22-1.0KV4*680M;YJV22-1.0KV3*4110M;钢保护...
