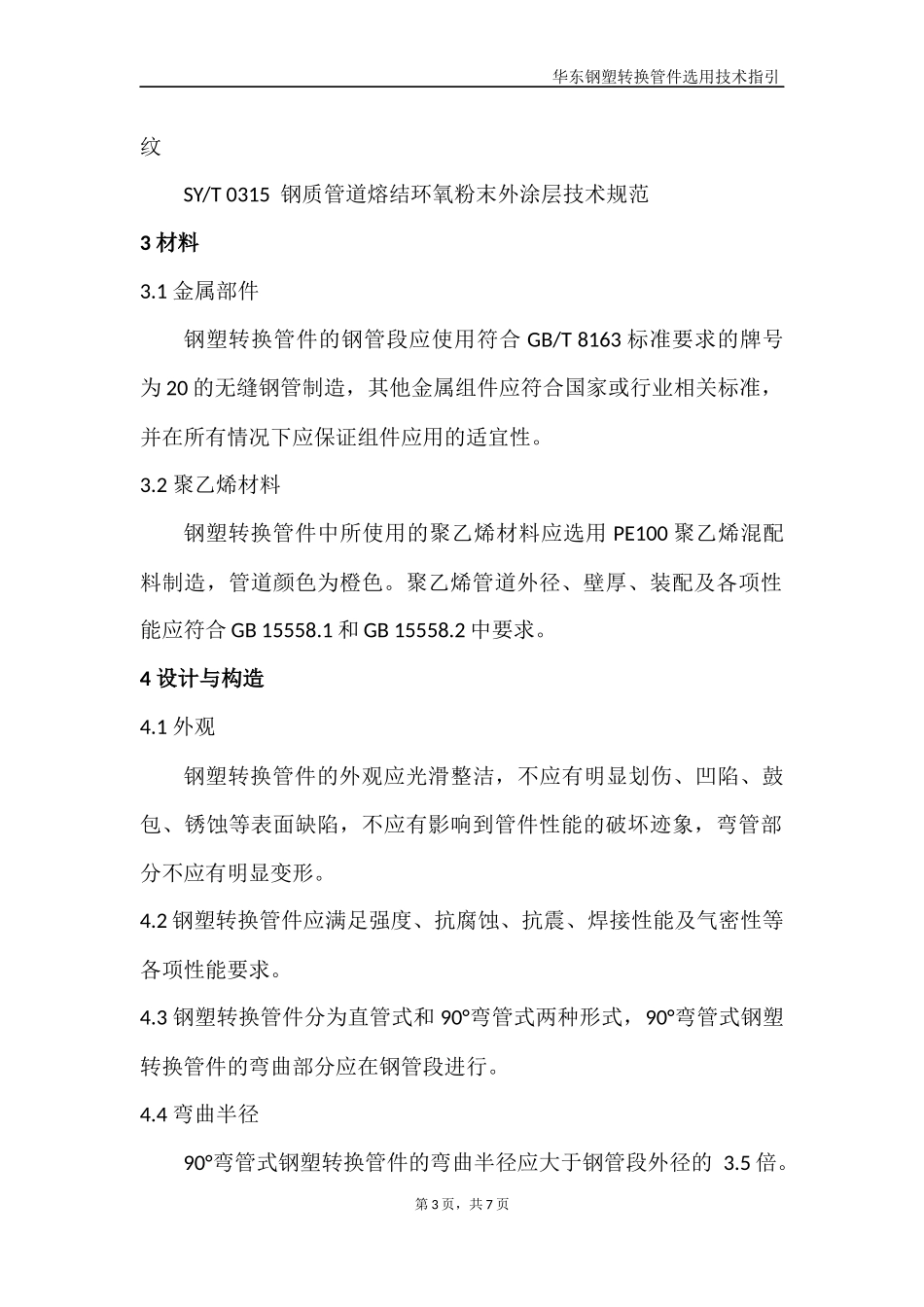

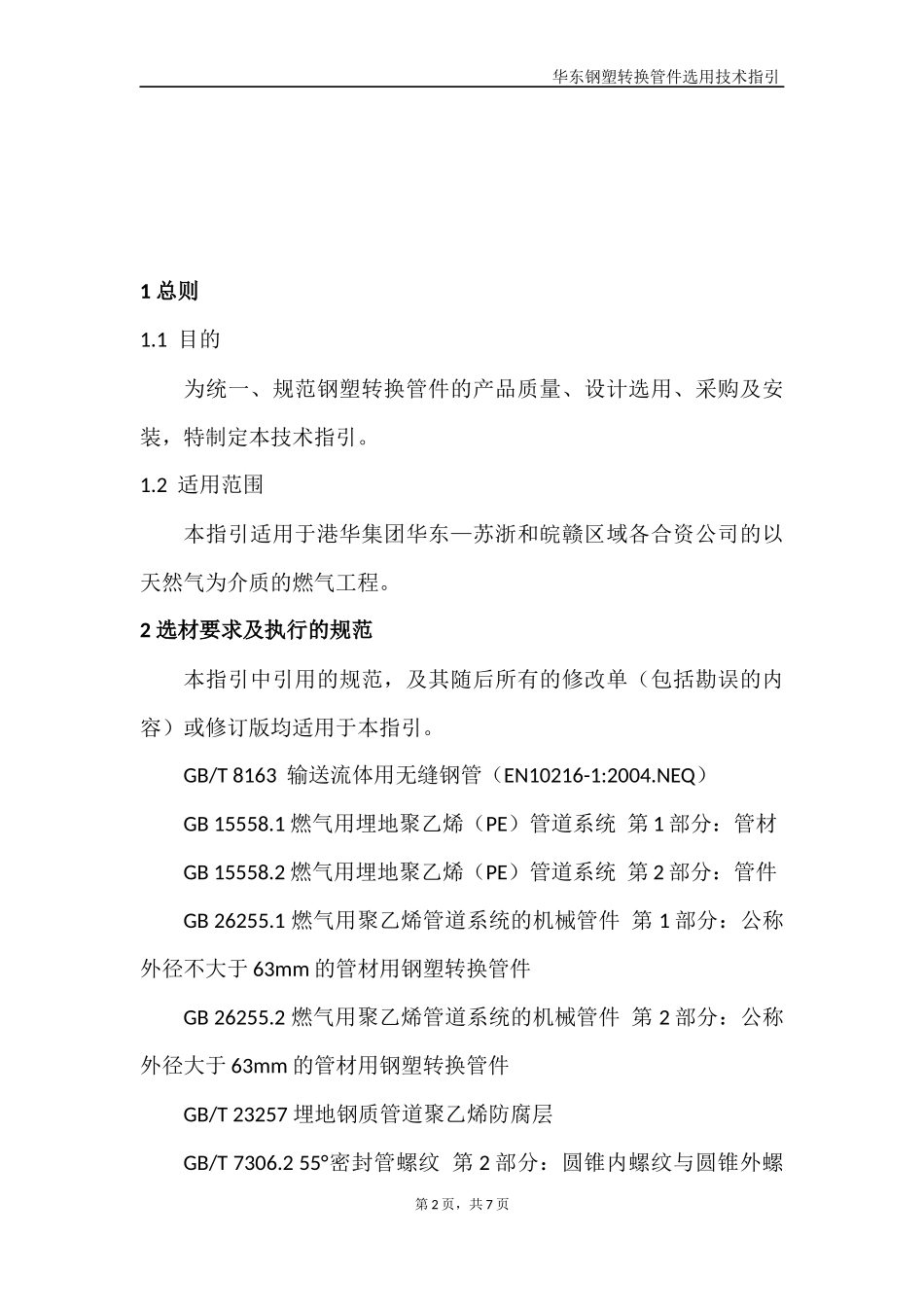

华东钢塑转换管件选用技术指引港华投资有限公司华东钢塑转换管件选用技术指引(第一版)华东工程技术委员会第1页，共7页文件编号：HDQY-ENG-2015-002版本：1日期：2015年12月华东钢塑转换管件选用技术指引1总则1.1目的为统一、规范钢塑转换管件的产品质量、设计选用、采购及安装，特制定本技术指引。1.2适用范围本指引适用于港华集团华东—苏浙和皖赣区域各合资公司的以天然气为介质的燃气工程。2选材要求及执行的规范本指引中引用的规范，及其随后所有的修改单（包括勘误的内容）或修订版均适用于本指引。GB/T8163输送流体用无缝钢管（EN10216-1:2004.NEQ）GB15558.1燃气用埋地聚乙烯（PE）管道系统第1部分：管材GB15558.2燃气用埋地聚乙烯（PE）管道系统第2部分：管件GB26255.1燃气用聚乙烯管道系统的机械管件第1部分：公称外径不大于63mm的管材用钢塑转换管件GB26255.2燃气用聚乙烯管道系统的机械管件第2部分：公称外径大于63mm的管材用钢塑转换管件GB/T23257埋地钢质管道聚乙烯防腐层GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺第2页，共7页华东钢塑转换管件选用技术指引纹SY/T0315钢质管道熔结环氧粉末外涂层技术规范3材料3.1金属部件钢塑转换管件的钢管段应使用符合GB/T8163标准要求的牌号为20的无缝钢管制造，其他金属组件应符合国家或行业相关标准，并在所有情况下应保证组件应用的适宜性。3.2聚乙烯材料钢塑转换管件中所使用的聚乙烯材料应选用PE100聚乙烯混配料制造，管道颜色为橙色。聚乙烯管道外径、壁厚、装配及各项性能应符合GB15558.1和GB15558.2中要求。4设计与构造4.1外观钢塑转换管件的外观应光滑整洁，不应有明显划伤、凹陷、鼓包、锈蚀等表面缺陷，不应有影响到管件性能的破坏迹象，弯管部分不应有明显变形。4.2钢塑转换管件应满足强度、抗腐蚀、抗震、焊接性能及气密性等各项性能要求。4.3钢塑转换管件分为直管式和90°弯管式两种形式，90°弯管式钢塑转换管件的弯曲部分应在钢管段进行。4.4弯曲半径90°弯管式钢塑转换管件的弯曲半径应大于钢管段外径的3.5倍。第3页，共7页华东钢塑转换管件选用技术指引4.5连接方式4.5.1钢塑转换管件钢塑结合部应采用内衬式压入成型工艺，钢塑结合部的结构应包含倒扣结构并能保证密封性能、负载能力和抗蠕变性能。钢塑结合部不得采用螺纹、粘结方式。4.5.2埋地用直管式以及口径大于DN50的弯管式钢塑转换管件的钢管段连接形式应采用焊接连接，其余采用55°锥螺纹连接。4.6常用种类及规格尺寸4.6.1直管式图1直管式钢塑转换接头示意图直管式常用规格及尺寸推荐见表1。表1直管式钢塑转换接头尺寸规格（mm）PE管外径（mm）钢管外径*壁厚（mm）L1长度（mm）L2长度（mm）63×576357*3.515030090×899089*4.5150300110×108110108*4.5350300160×159160159*6350300200×219200219*6350400250×273250273*8350400315×325315325*8350400第4页，共7页华东钢塑转换管件选用技术指引4.6.290°弯管式图290°弯管式（钢制弯管）钢塑转换接头示意图90°弯管式（钢制弯管）常用规格及尺寸推荐见表2。表290°弯管式（钢制弯管）钢塑转换接头尺寸规格（mm）PE管外径（mm）钢管外径*壁厚（mm）L1长度（mm）L长度（mm）建议以下两种规格32×343234*3.53001000/150040×484048*43001000/150063×606360*43001000/150090×899089*4.53001000/1500第5页，共7页华东钢塑转换管件选用技术指引5防腐5.1钢塑转换管件的钢管部分采用聚乙烯热收缩套防腐，防腐等级为加强级。防腐层厚度、所用材料以及防腐层的性能指标在符合GB/T23257的规定的同时，还应具备露天使用情况下的抗紫外线能力。5.2防腐前，应先清除钢管表面的油脂和污垢等附着物，并对钢管段进行除锈，除锈等级应达到GB/T8923中规定的Sa2.5级或ST3级。5.3应根据热收缩套生产厂商推荐的防腐工艺进行聚乙烯热收缩套防腐。防腐层距钢管管端预留长度焊接连接不大于100mm，螺纹连接不大于50mm，并应完全包覆钢塑转换接头外部。6检验报告供应商应提供由第三方进行出具的符合GB26255.1及GB26255.2技术要求的型式检验报告。7标志钢塑转换管件本体应有永久性标记，包括：1)生产商或指定代理的...
