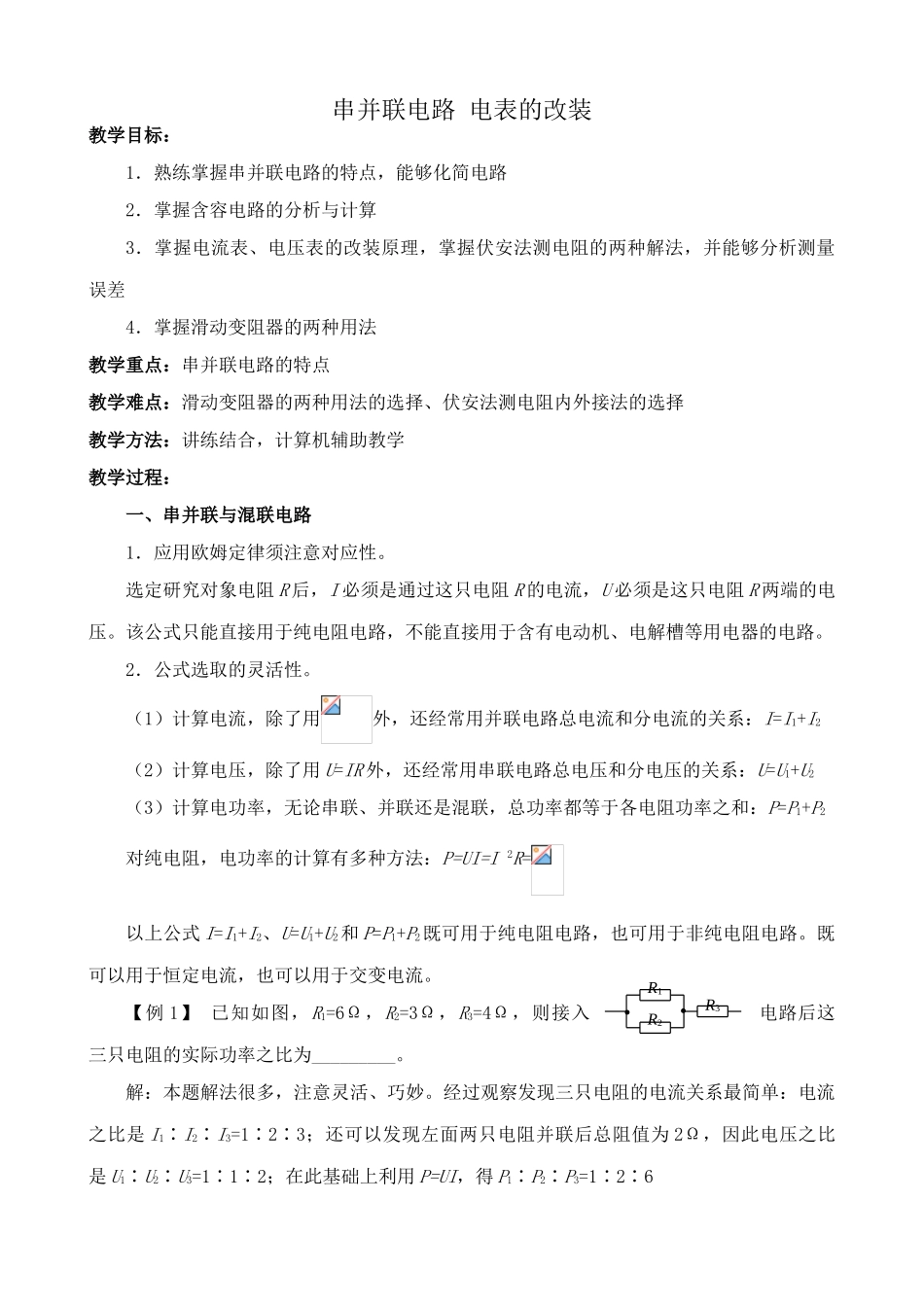

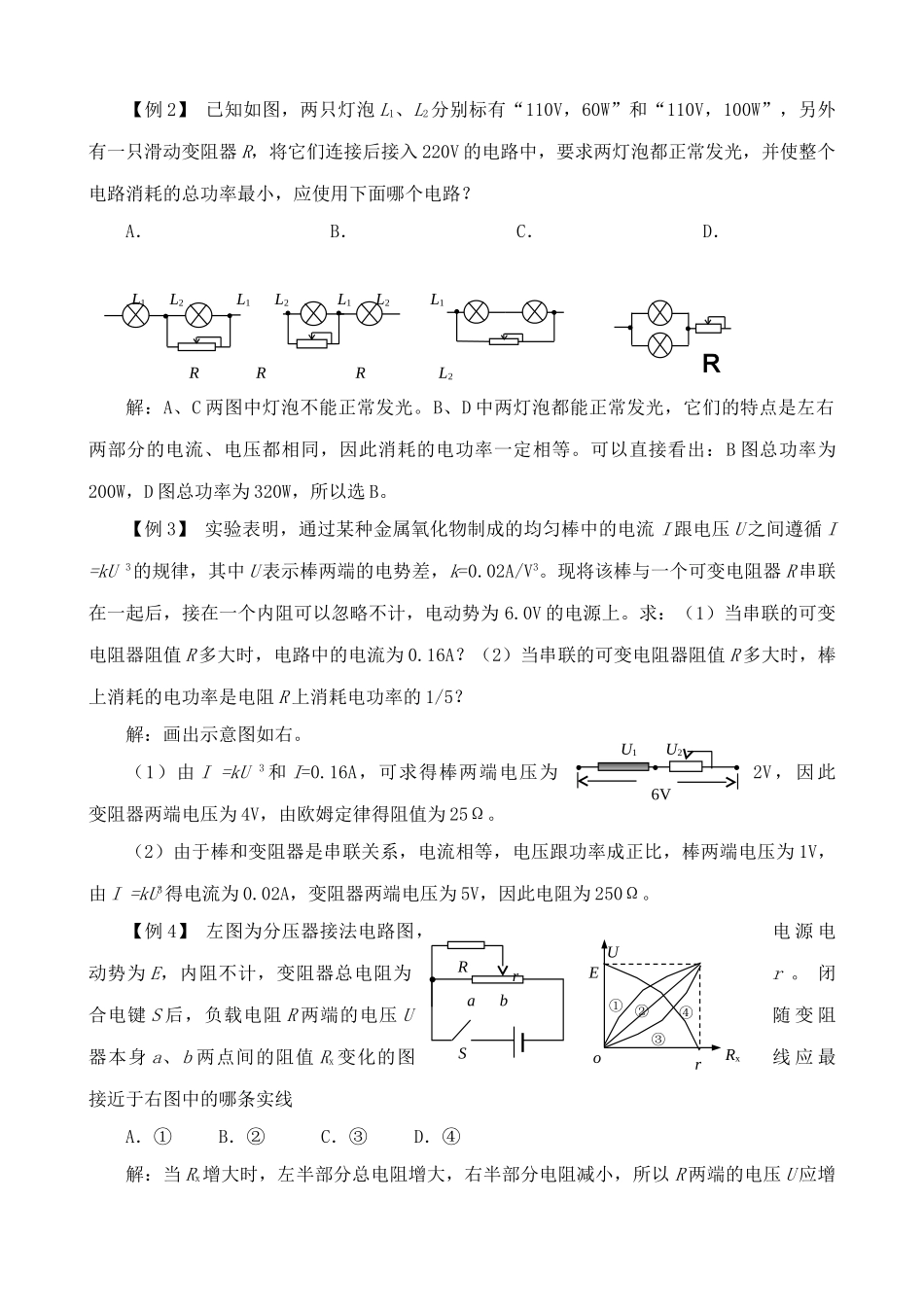

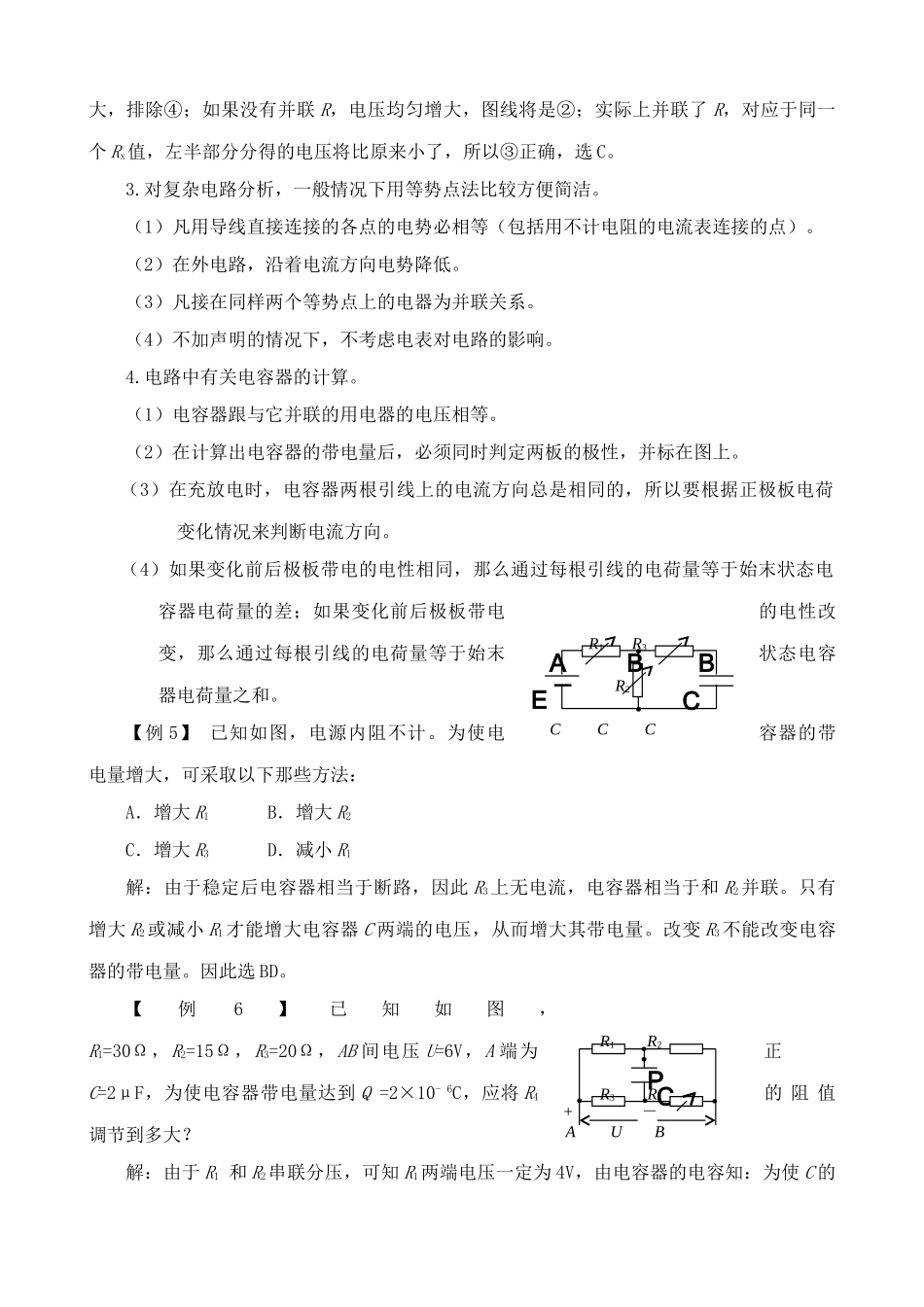

串并联电路电表的改装教学目标：1．熟练掌握串并联电路的特点，能够化简电路2．掌握含容电路的分析与计算3．掌握电流表、电压表的改装原理，掌握伏安法测电阻的两种解法，并能够分析测量误差4．掌握滑动变阻器的两种用法教学重点：串并联电路的特点教学难点：滑动变阻器的两种用法的选择、伏安法测电阻内外接法的选择教学方法：讲练结合，计算机辅助教学教学过程：一、串并联与混联电路1．应用欧姆定律须注意对应性。选定研究对象电阻R后，I必须是通过这只电阻R的电流，U必须是这只电阻R两端的电压。该公式只能直接用于纯电阻电路，不能直接用于含有电动机、电解槽等用电器的电路。2．公式选取的灵活性。（1）计算电流，除了用外，还经常用并联电路总电流和分电流的关系：I=I1+I2（2）计算电压，除了用U=IR外，还经常用串联电路总电压和分电压的关系：U=U1+U2（3）计算电功率，无论串联、并联还是混联，总功率都等于各电阻功率之和：P=P1+P2对纯电阻，电功率的计算有多种方法：P=UI=I2R=以上公式I=I1+I2、U=U1+U2和P=P1+P2既可用于纯电阻电路，也可用于非纯电阻电路。既可以用于恒定电流，也可以用于交变电流。【例1】已知如图，R1=6Ω，R2=3Ω，R3=4Ω，则接入电路后这三只电阻的实际功率之比为_________。解：本题解法很多，注意灵活、巧妙。经过观察发现三只电阻的电流关系最简单：电流之比是I1∶I2∶I3=1∶2∶3；还可以发现左面两只电阻并联后总阻值为2Ω，因此电压之比是U1∶U2∶U3=1∶1∶2；在此基础上利用P=UI，得P1∶P2∶P3=1∶2∶6R1R2R3【例2】已知如图，两只灯泡L1、L2分别标有“110V，60W”和“110V，100W”，另外有一只滑动变阻器R，将它们连接后接入220V的电路中，要求两灯泡都正常发光，并使整个电路消耗的总功率最小，应使用下面哪个电路？A．B．C．D．解：A、C两图中灯泡不能正常发光。B、D中两灯泡都能正常发光，它们的特点是左右两部分的电流、电压都相同，因此消耗的电功率一定相等。可以直接看出：B图总功率为200W，D图总功率为320W，所以选B。【例3】实验表明，通过某种金属氧化物制成的均匀棒中的电流I跟电压U之间遵循I=kU3的规律，其中U表示棒两端的电势差，k=0.02A/V3。现将该棒与一个可变电阻器R串联在一起后，接在一个内阻可以忽略不计，电动势为6.0V的电源上。求：（1）当串联的可变电阻器阻值R多大时，电路中的电流为0.16A？（2）当串联的可变电阻器阻值R多大时，棒上消耗的电功率是电阻R上消耗电功率的1/5？解：画出示意图如右。（1）由I=kU3和I=0.16A，可求得棒两端电压为2V，因此变阻器两端电压为4V，由欧姆定律得阻值为25Ω。（2）由于棒和变阻器是串联关系，电流相等，电压跟功率成正比，棒两端电压为1V，由I=kU3得电流为0.02A，变阻器两端电压为5V，因此电阻为250Ω。【例4】左图为分压器接法电路图，电源电动势为E，内阻不计，变阻器总电阻为r。闭合电键S后，负载电阻R两端的电压U随变阻器本身a、b两点间的阻值Rx变化的图线应最接近于右图中的哪条实线A．①B．②C．③D．④解：当Rx增大时，左半部分总电阻增大，右半部分电阻减小，所以R两端的电压U应增L1L2L1L2L1L2L1RRRL2R6VU1U2rRabSRxUorE①②④③大，排除④；如果没有并联R，电压均匀增大，图线将是②；实际上并联了R，对应于同一个Rx值，左半部分分得的电压将比原来小了，所以③正确，选C。3.对复杂电路分析，一般情况下用等势点法比较方便简洁。（1）凡用导线直接连接的各点的电势必相等（包括用不计电阻的电流表连接的点）。（2）在外电路，沿着电流方向电势降低。（3）凡接在同样两个等势点上的电器为并联关系。（4）不加声明的情况下，不考虑电表对电路的影响。4.电路中有关电容器的计算。（1）电容器跟与它并联的用电器的电压相等。（2）在计算出电容器的带电量后，必须同时判定两板的极性，并标在图上。（3）在充放电时，电容器两根引线上的电流方向总是相同的，所以要根据正极板电荷变化情况来判断电流方向。（4）如果变化前后极板带电的电性相同，那么通过每根引线的电荷量等于始末状态电容器电荷量的差；如果变化前后极板带电的电性改变，那么通过每根引线的电荷量等于始末状态...
