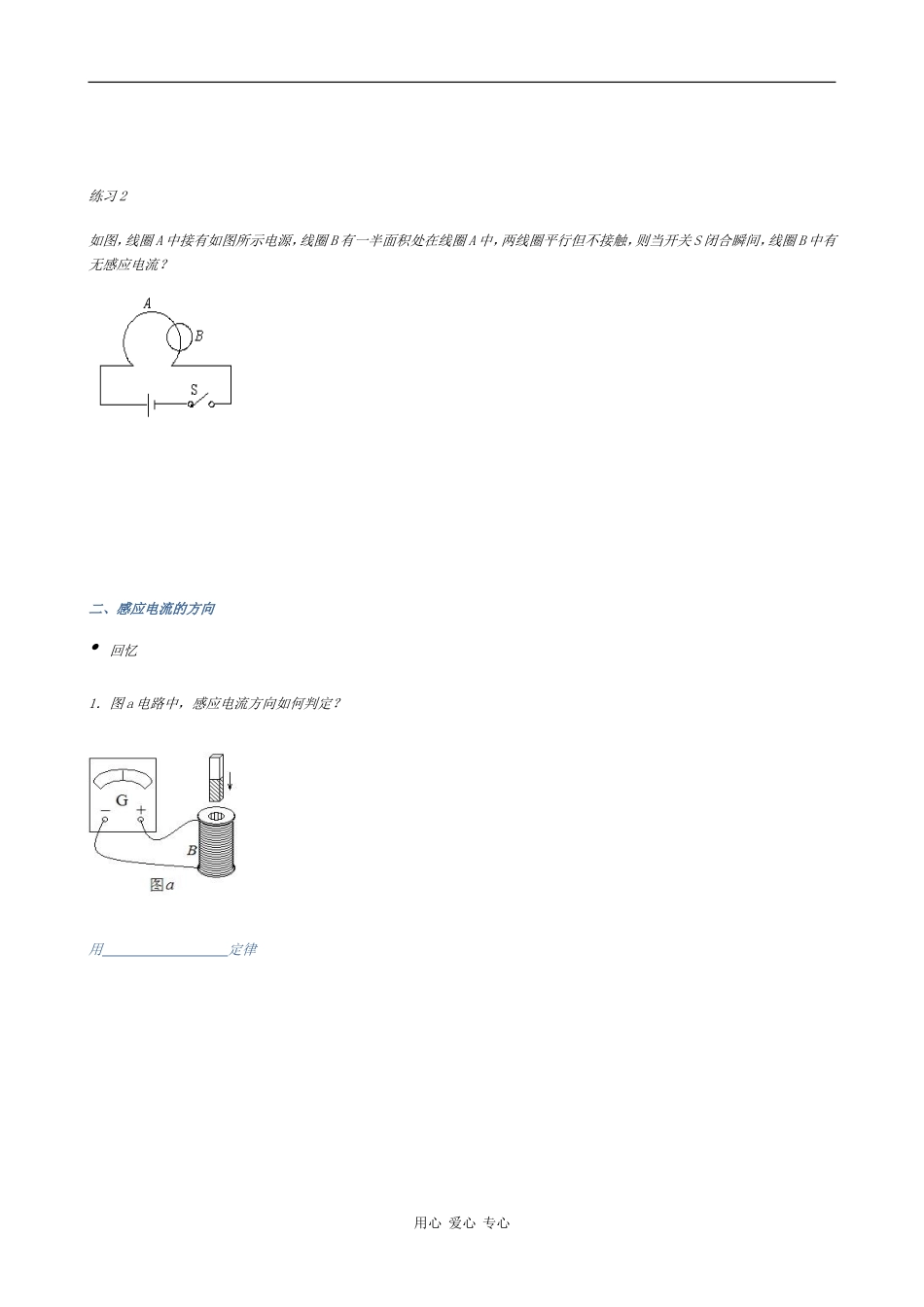

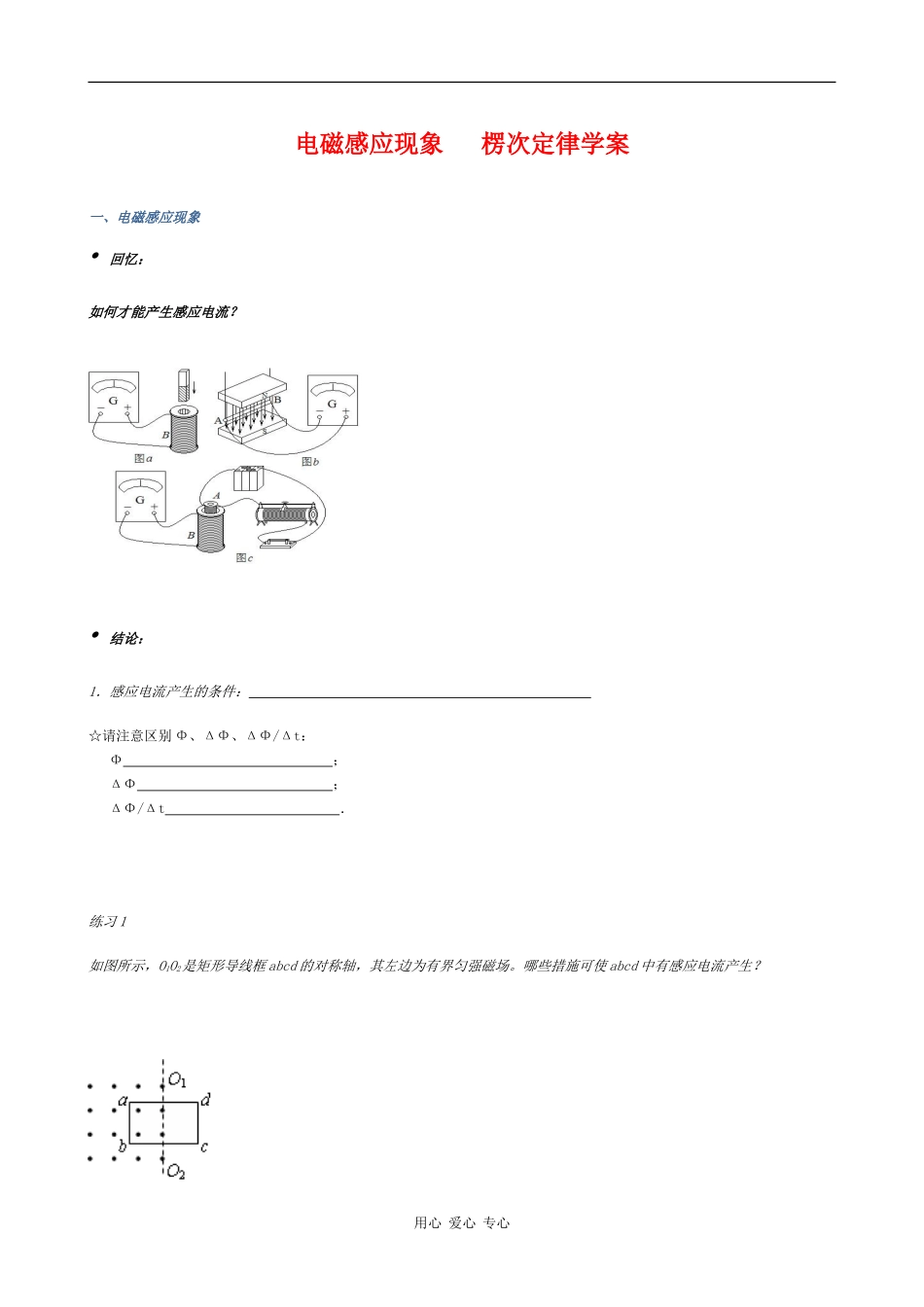

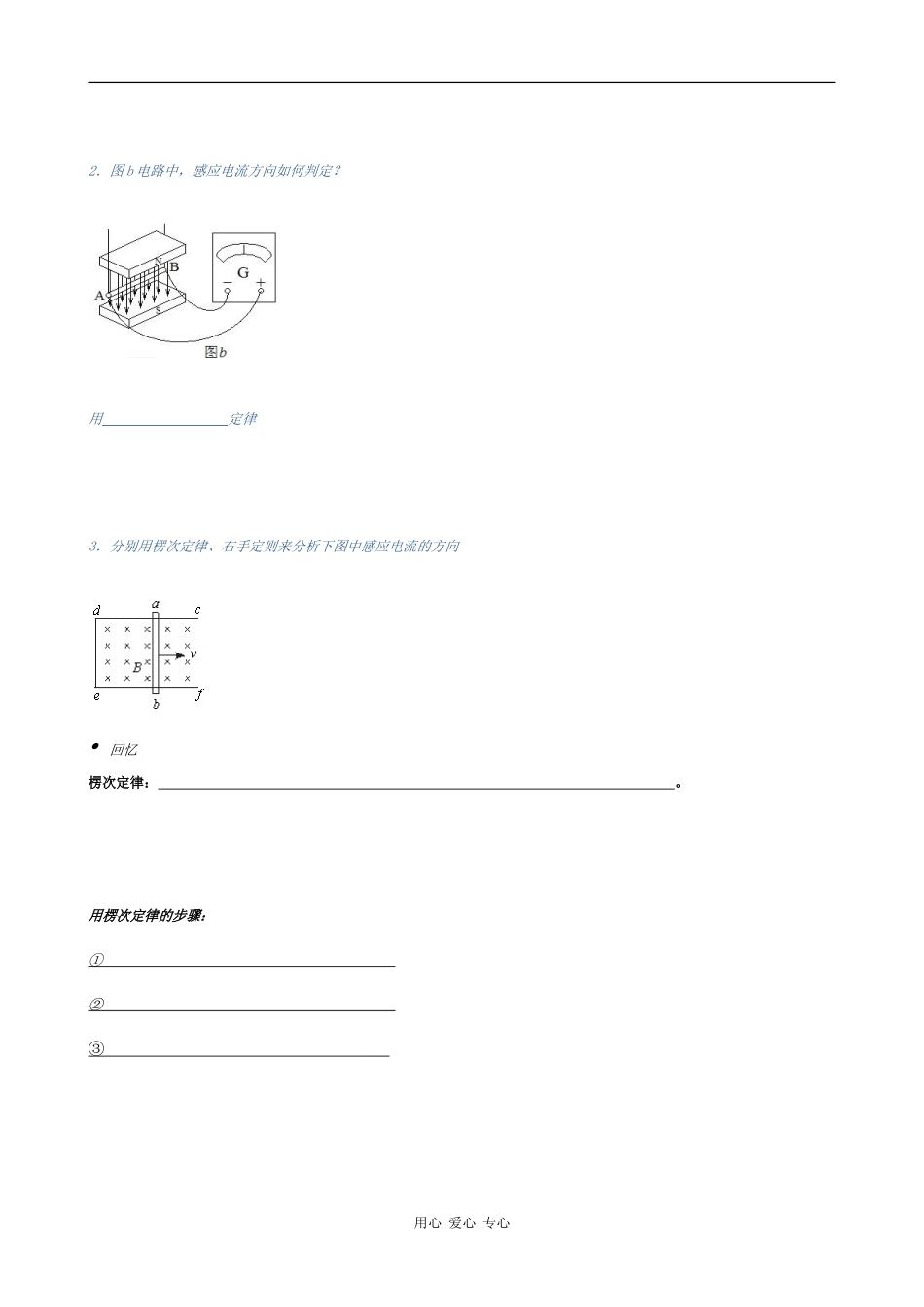

电磁感应现象楞次定律学案一、电磁感应现象•回忆:如何才能产生感应电流?•结论:1.感应电流产生的条件:☆请注意区别Φ、ΔΦ、ΔΦ/Δt:Φ;ΔΦ;ΔΦ/Δt.练习1如图所示,O1O2是矩形导线框abcd的对称轴,其左边为有界匀强磁场。哪些措施可使abcd中有感应电流产生?用心爱心专心练习2如图,线圈A中接有如图所示电源,线圈B有一半面积处在线圈A中,两线圈平行但不接触,则当开关S闭合瞬间,线圈B中有无感应电流?二、感应电流的方向•回忆1.图a电路中,感应电流方向如何判定?用定律用心爱心专心2.图b电路中,感应电流方向如何判定?用定律3.分别用楞次定律、右手定则来分析下图中感应电流的方向•回忆楞次定律:。用楞次定律的步骤:①②②③用心爱心专心④④。。右手定则:右手定则:。练习1一平面线圈用细杆悬于P点,开始时细杆处于水平位置,释放后让它在如图所示的匀强磁场中运动,已知线圈平面始终与纸面垂直,当线圈第一次通过位置Ⅰ和位置Ⅱ时,顺着磁场的方向看去,线圈中的感应电流的方向分别为位置Ⅰ位置Ⅱ(A)逆时针方向逆时针方向(B)逆时针方向顺时针方向(C)顺时针方向顺时针方向(D)顺时针方向逆时针方向练习2如图所示,闭合导体环固定。条形磁铁S极向下以初速度v0沿过导体环圆心的竖直线下落的过程中,导体环中的感应电流方向如何?用心爱心专心练习3如图所示,当磁场的磁感应强度B在逐渐增强的过程中,内外金属环上的感应电流的方向应为()(A)内环顺时针方向,外环逆时针方向(B)内环逆时针方向,外环顺时针方向(C)内外环均顺时针方向(D)内外环均逆时针方向三、楞次定律中“阻碍”的含义•实验1:条形磁铁靠近、远离铝环A,并解释现象•实验2:磁块在两个铜管中下落,并解释现象★磁铁下落时,一部分机械能转化为能和能。•结论:1.电磁感应现象总是“阻碍”。2.电磁感应现象总是“阻碍”。3.电磁感应现象中,通过“阻碍”发生能量转化,依然遵循。用心爱心专心练习1如图所示,水平面上有两根平行光滑的导轨,上面放两根金属棒a、b。当条形磁铁如图向下移动时(不到达导轨平面),a、b将如何移动?练习2如图所示,绝缘光滑的水平面上有两个离得很近的导体环a、b。将条形磁铁沿它们的正中向下移动(不到达该平面),a、b将如何移动?练习3如图所示,在条形磁铁从图示位置绕O1O2轴转动90°的过程中,放在光滑导轨右端附近的金属棒ab将如何移动?思考讨论:•德国《世界报》报道,个别西方发达国家正在研制,一枚功率为10KMW,频率5KHz的电磁炸弹在不到100m的高空爆炸,它将使方圆400m2~500m2地面范围内的电场强度达到数千伏每为米,使得电网设备、通信设施、计算机中的硬盘与软盘均遭到破坏。你知道电磁炸弹的破坏力的主要原因吗?用心爱心专心
