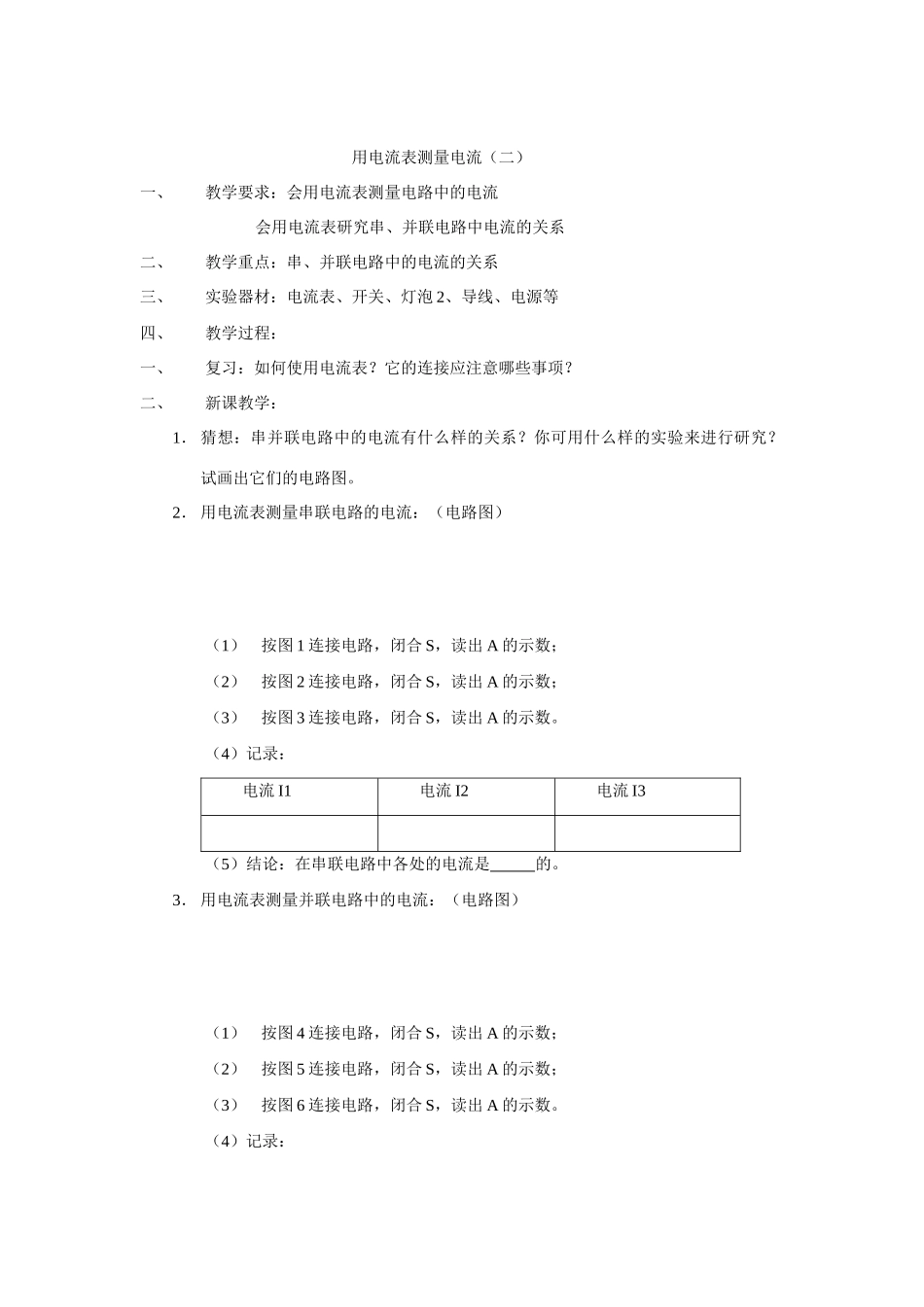

用电流表测量电流(二)一、教学要求:会用电流表测量电路中的电流会用电流表研究串、并联电路中电流的关系二、教学重点:串、并联电路中的电流的关系三、实验器材:电流表、开关、灯泡2、导线、电源等四、教学过程:一、复习:如何使用电流表?它的连接应注意哪些事项?二、新课教学:1.猜想:串并联电路中的电流有什么样的关系?你可用什么样的实验来进行研究?试画出它们的电路图。2.用电流表测量串联电路的电流:(电路图)(1)按图1连接电路,闭合S,读出A的示数;(2)按图2连接电路,闭合S,读出A的示数;(3)按图3连接电路,闭合S,读出A的示数。(4)记录:电流I1电流I2电流I3(5)结论:在串联电路中各处的电流是的。3.用电流表测量并联电路中的电流:(电路图)(1)按图4连接电路,闭合S,读出A的示数;(2)按图5连接电路,闭合S,读出A的示数;(3)按图6连接电路,闭合S,读出A的示数。(4)记录:电流I1电流I2电流I(5).结论:在并联电路中各处的电流是的。4.完成实验报告:三、教学后记:
