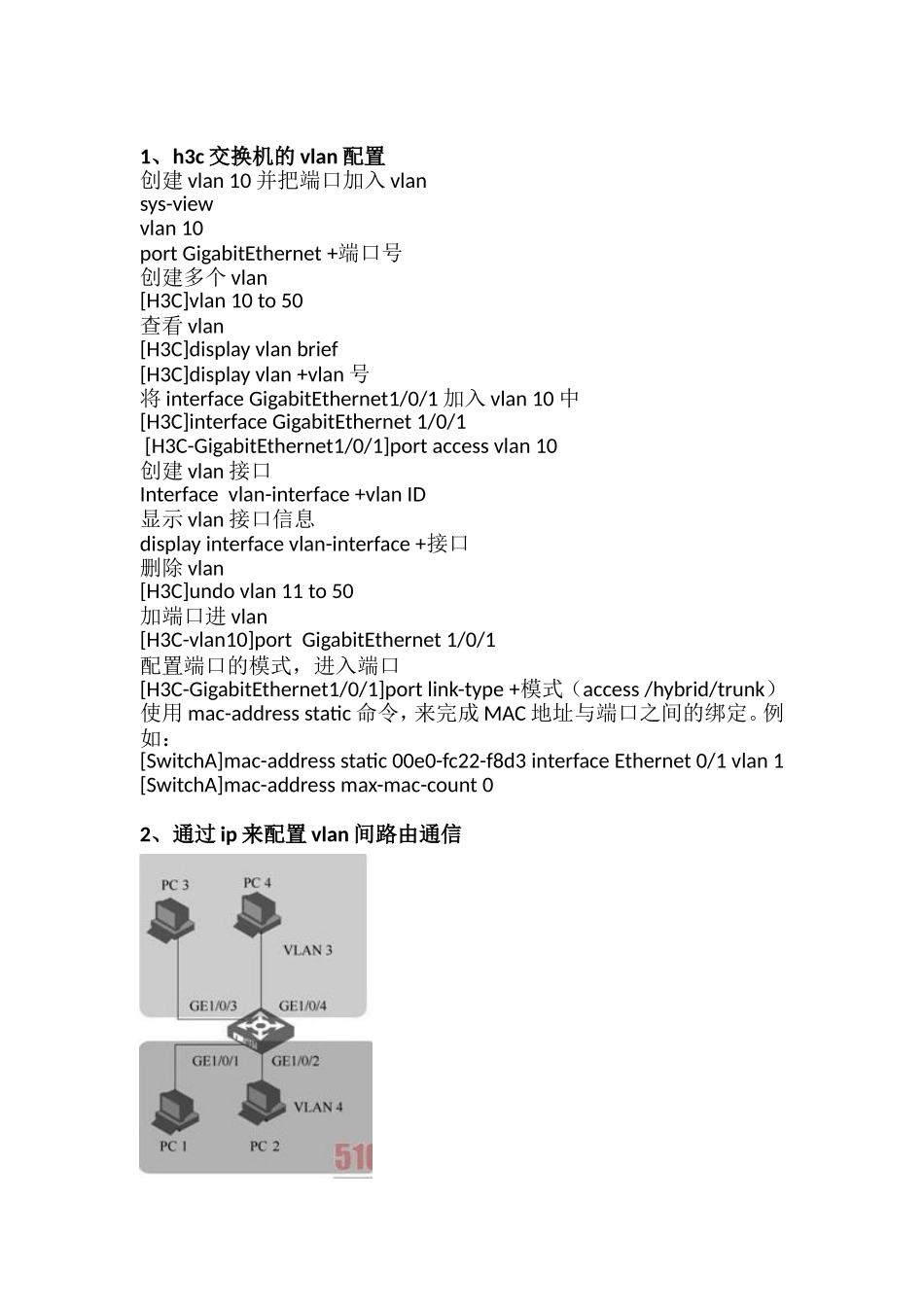

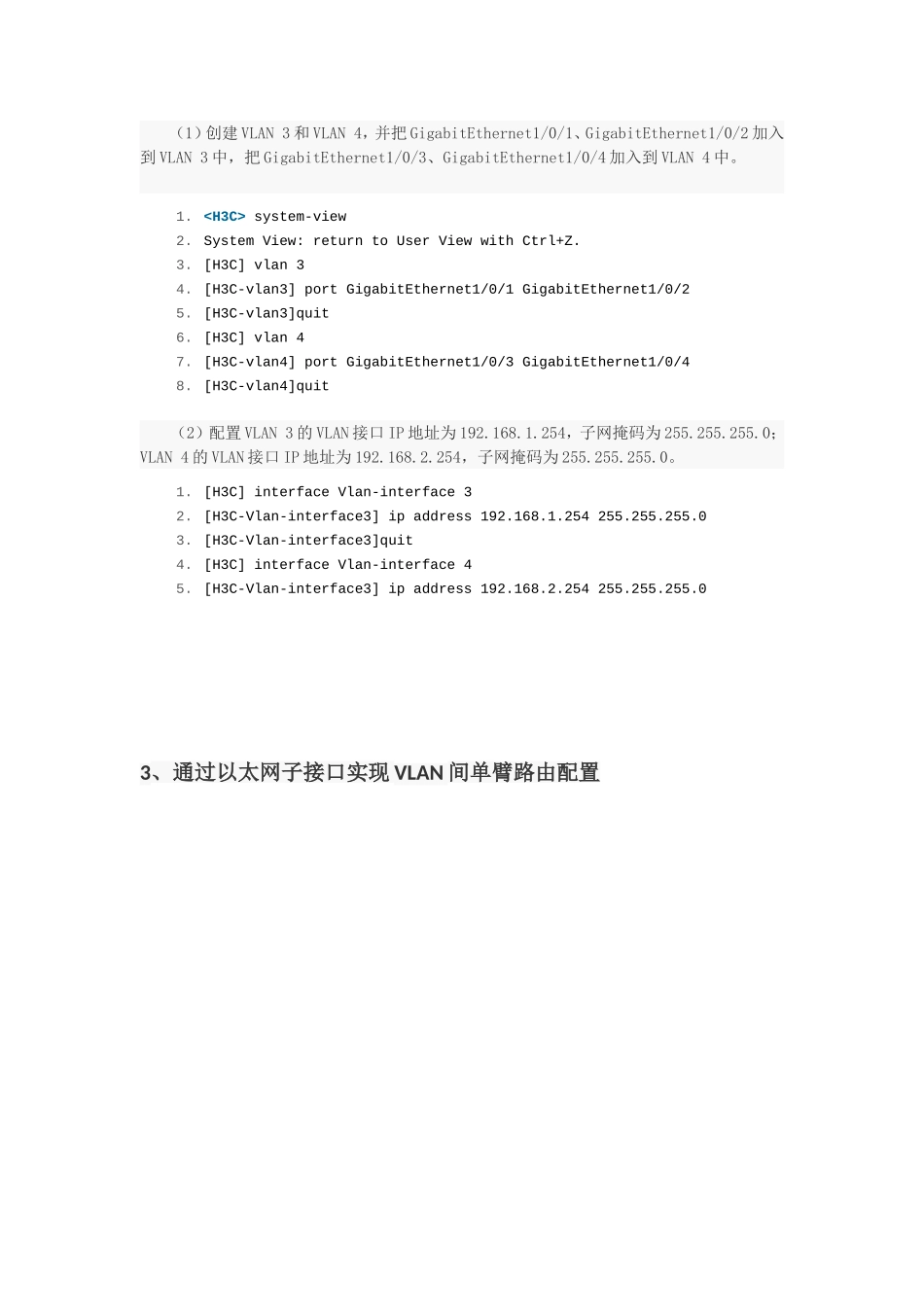

1、h3c交换机的vlan配置创建vlan10并把端口加入vlansys-viewvlan10portGigabitEthernet+端口号创建多个vlan[H3C]vlan10to50查看vlan[H3C]displayvlanbrief[H3C]displayvlan+vlan号将interfaceGigabitEthernet1/0/1加入vlan10中[H3C]interfaceGigabitEthernet1/0/1[H3C-GigabitEthernet1/0/1]portaccessvlan10创建vlan接口Interfacevlan-interface+vlanID显示vlan接口信息displayinterfacevlan-interface+接口删除vlan[H3C]undovlan11to50加端口进vlan[H3C-vlan10]portGigabitEthernet1/0/1配置端口的模式，进入端口[H3C-GigabitEthernet1/0/1]portlink-type+模式（access/hybrid/trunk）使用mac-addressstatic命令，来完成MAC地址与端口之间的绑定。例如：[SwitchA]mac-addressstatic00e0-fc22-f8d3interfaceEthernet0/1vlan1[SwitchA]mac-addressmax-mac-count02、通过ip来配置vlan间路由通信（1）创建VLAN3和VLAN4，并把GigabitEthernet1/0/1、GigabitEthernet1/0/2加入到VLAN3中，把GigabitEthernet1/0/3、GigabitEthernet1/0/4加入到VLAN4中。1.system-view2.SystemView:returntoUserViewwithCtrl+Z.3.[H3C]vlan34.[H3C-vlan3]portGigabitEthernet1/0/1GigabitEthernet1/0/25.[H3C-vlan3]quit6.[H3C]vlan47.[H3C-vlan4]portGigabitEthernet1/0/3GigabitEthernet1/0/48.[H3C-vlan4]quit（2）配置VLAN3的VLAN接口IP地址为192.168.1.254，子网掩码为255.255.255.0；VLAN4的VLAN接口IP地址为192.168.2.254，子网掩码为255.255.255.0。1.[H3C]interfaceVlan-interface32.[H3C-Vlan-interface3]ipaddress192.168.1.254255.255.255.03.[H3C-Vlan-interface3]quit4.[H3C]interfaceVlan-interface45.[H3C-Vlan-interface3]ipaddress192.168.2.254255.255.255.03、通过以太网子接口实现VLAN间单臂路由配置（1）在路由上创建子接口并封装vlan，有多少vlan就建几个接口，必须要开启对应的端口undoshutdown，每个子接口配置基本一致。system-view[Router]interfacegigabitethernet1/0.10!--创建以太网子接口[Router-GigabitEthernet1/0.10]ipaddress1.0.0.1255.0.0.0!--设置以太网子接口IP地址[Router-GigabitEthernet1/0.10]vlan-typedot1qvid10!--设置子接口上的封装类型为dot1q，并隶属于VLAN10，以太网子接口!--只有在与VLAN关联后才能被激活，收发报文3.1基于端口的VLAN和VLAN接口典型配置交换机A与交换机B配置基本相同Ten-GigabitEthernet1/0/1加入VLAN100，Ten-GigabitEthernet1/0/2加入VLAN200。[DeviceA]vlan100[DeviceA-vlan100]portten-gigabitethernet1/0/1[DeviceA-vlan100]quit[DeviceA]vlan200[DeviceA-vlan200]portten-gigabitethernet1/0/2[DeviceA-vlan200]quit#创建Vlan-interface100与Vlan-interface200并配置其IP地址为192.168.1.1/24与192.168.2.2/24。[DeviceA]interfaceVlan-interface100[DeviceA-Vlan-interface100]ipaddress192.168.1.124[DeviceA]interfaceVlan-interface200[DeviceA-Vlan-interface200]ipaddress192.168.2.224#为了使交换机A上VLAN100和VLAN200的报文能发送给交换机B，将Ten-GigabitEthernet1/0/3的链路类型配置为Trunk，并允许VLAN100和VLAN200的报文通过或全部vlan通过，取消允许VLAN1通过。[DeviceA]interfaceten-gigabitethernet1/0/3[DeviceA-Ten-GigabitEthernet1/0/3]portlink-typetrunk[DeviceA-Ten-GigabitEthernet1/0/3]porttrunkpermitvlan100200/all[DeviceA-Ten-GigabitEthernet1/0/3]undoporttrunkpermitvlan1[DeviceA-Ten-GigabitEthernet1/0/3]quit验证（1）通过displayvlan命令查看显示信息验证配置是否成功，以查看DeviceA上VLAN100和VLAN200的配置信息为例。（2）HostA和HostC能够互相ping通。查看HostA的ARP表，表中有HostC的IP地址和MAC地址对应的ARP表项。查看HostC的ARP表，表中有HostA的IP地址和MAC地址对应的ARP表项。（3）HostA和HostD能够互相ping通。查看HostA的ARP表，表中没有HostD的ARP表项。查看HostD的ARP表，表中也没有HostA的ARP表项。4、H3C交换机MVRP配置学习vlan配置思路：全局和端口都开...
