卷材防水工程施工方案VIP免费

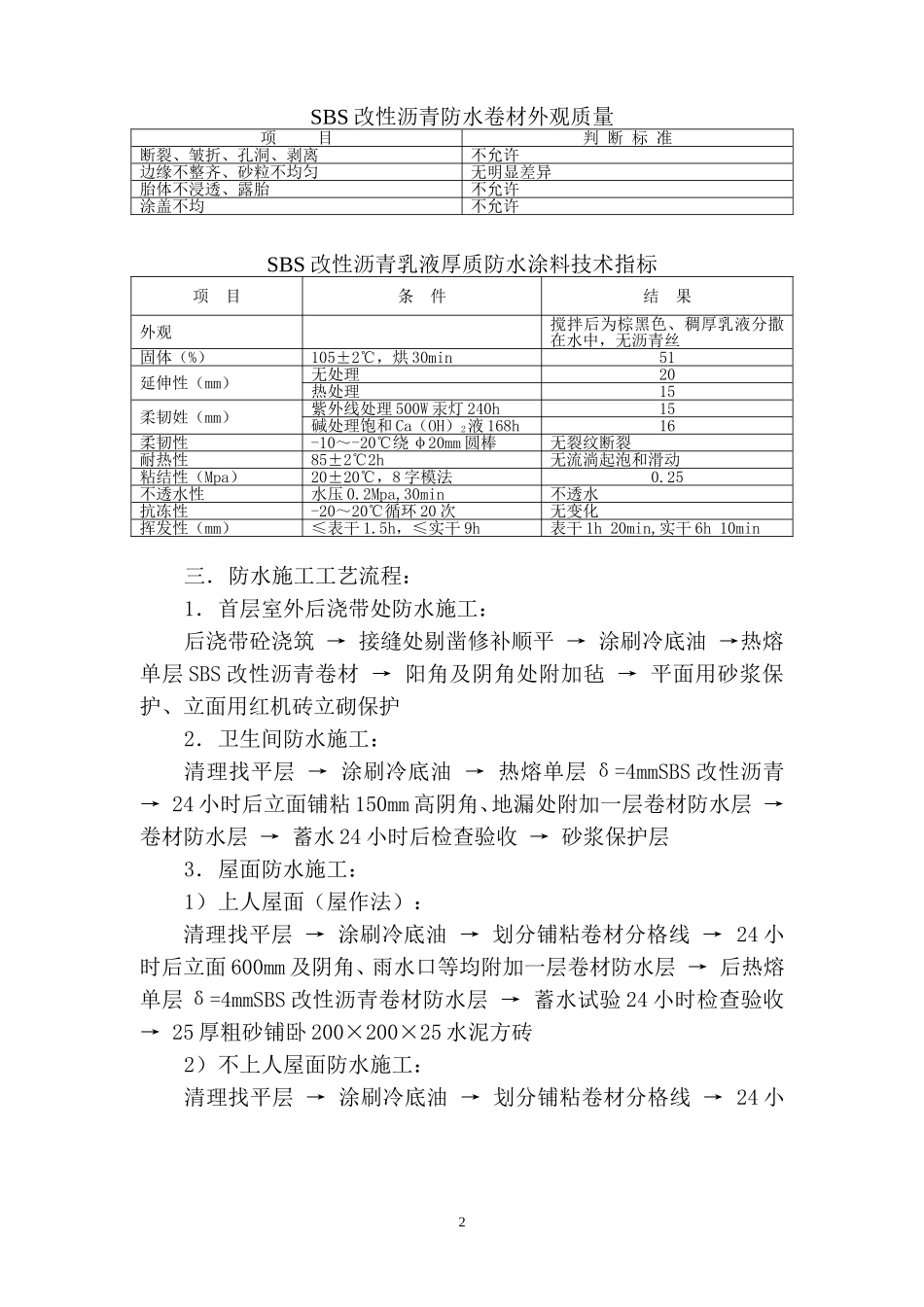

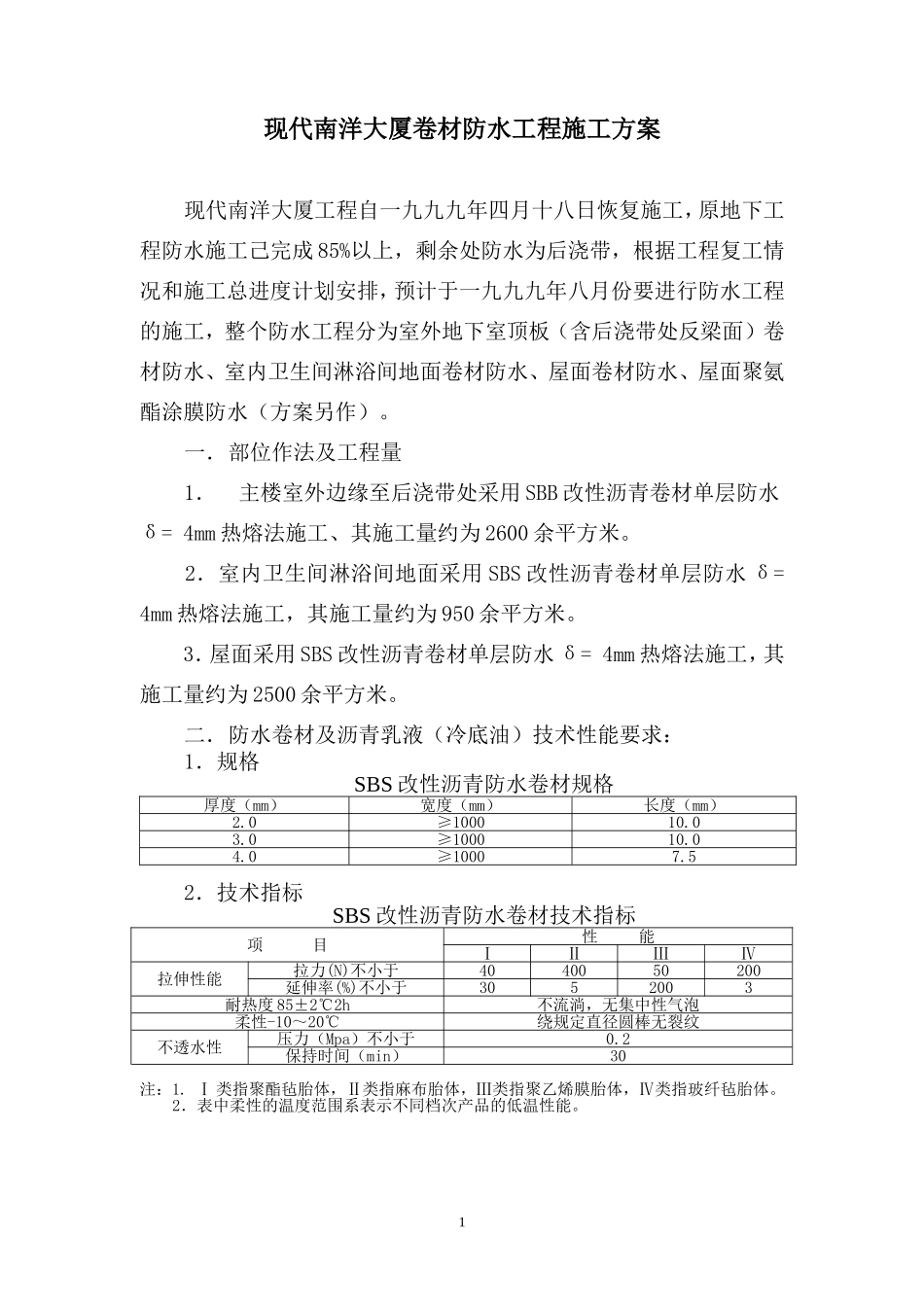

现代南洋大厦卷材防水工程施工方案现代南洋大厦工程自一九九九年四月十八日恢复施工，原地下工程防水施工己完成85%以上，剩余处防水为后浇带，根据工程复工情况和施工总进度计划安排，预计于一九九九年八月份要进行防水工程的施工，整个防水工程分为室外地下室顶板（含后浇带处反梁面）卷材防水、室内卫生间淋浴间地面卷材防水、屋面卷材防水、屋面聚氨酯涂膜防水（方案另作）。一．部位作法及工程量1．主楼室外边缘至后浇带处采用SBB改性沥青卷材单层防水δ=4mm热熔法施工、其施工量约为2600余平方米。2．室内卫生间淋浴间地面采用SBS改性沥青卷材单层防水δ=4mm热熔法施工，其施工量约为950余平方米。3．屋面采用SBS改性沥青卷材单层防水δ=4mm热熔法施工，其施工量约为2500余平方米。二．防水卷材及沥青乳液（冷底油）技术性能要求：1．规格SBS改性沥青防水卷材规格厚度（mm）宽度（mm）长度（mm）2.0≥100010.03.0≥100010.04.0≥10007.52．技术指标SBS改性沥青防水卷材技术指标项目性能ⅠⅡⅢⅣ拉伸性能拉力(N)不小于4040050200延伸率(%)不小于3052003耐热度85±2℃2h不流淌，无集中性气泡柔性-10～20℃绕规定直径圆棒无裂纹不透水性压力（Mpa）不小于0.2保持时间（min）30注：1.Ⅰ类指聚酯毡胎体，Ⅱ类指麻布胎体，Ⅲ类指聚乙烯膜胎体，Ⅳ类指玻纤毡胎体。2．表中柔性的温度范围系表示不同档次产品的低温性能。1SBS改性沥青防水卷材外观质量项目判断标准断裂、皱折、孔洞、剥离不允许边缘不整齐、砂粒不均匀无明显差异胎体不浸透、露胎不允许涂盖不均不允许SBS改性沥青乳液厚质防水涂料技术指标项目条件结果外观搅拌后为棕黑色、稠厚乳液分撒在水中，无沥青丝固体（%）105±2℃，烘30min51延伸性（mm）无处理20热处理15柔韧姓（mm）紫外线处理500W汞灯240h15碱处理饱和Ca（OH）2液168h16柔韧性-10～-20℃绕φ20mm圆棒无裂纹断裂耐热性85±2℃2h无流淌起泡和滑动粘结性（Mpa）20±20℃，8字模法0.25不透水性水压0.2Mpa,30min不透水抗冻性-20～20℃循环20次无变化挥发性（mm）≤表干1.5h，≤实干9h表干1h20min,实干6h10min三．防水施工工艺流程：1．首层室外后浇带处防水施工：后浇带砼浇筑→接缝处剔凿修补顺平→涂刷冷底油→热熔单层SBS改性沥青卷材→阳角及阴角处附加毡→平面用砂浆保护、立面用红机砖立砌保护2．卫生间防水施工：清理找平层→涂刷冷底油→热熔单层δ=4mmSBS改性沥青→24小时后立面铺粘150mm高阴角、地漏处附加一层卷材防水层→卷材防水层→蓄水24小时后检查验收→砂浆保护层3．屋面防水施工：1）上人屋面（屋作法）：清理找平层→涂刷冷底油→划分铺粘卷材分格线→24小时后立面600mm及阴角、雨水口等均附加一层卷材防水层→后热熔单层δ=4mmSBS改性沥青卷材防水层→蓄水试验24小时检查验收→25厚粗砂铺卧200×200×25水泥方砖2）不上人屋面防水施工：清理找平层→涂刷冷底油→划分铺粘卷材分格线→24小2时后立面铺粘高度为600mm及阴角雨水口处均附加一层卷材防水层→热熔单层δ=24mmSBS改性沥青卷材防水层→蓄水试验24小时检查验收→满铺δ=0.2mm塑料膜上铺5～30mm的级配卵石（必须用清水冲洗干净）。四．施工方法：1．施工要点：1）基层必须坚实平整，如有松动、起鼓、面层凸出或严重粗糙、平整度不好或起砂时，必须重新处理。2）如基层粗糙，应抹一层107胶水泥砂浆处理。3）基层应比较干燥，含水率在9%以内方能施工，如施工中没有测含水率的手段，可以在基层放一块卷材，3～5h后看卷材下面有无水珠，如基本无水珠就可施工。2．施工准备：1）材料：SBS改性沥青卷材δ=4mmSBS改性沥青乳液厚质防水涂料。2）施工工具：SBS改性沥青防水卷材施工工具热熔施工喷灯容积4kg汽油30把剪刀10把卷尺3m5把滚刷φ60mm×250mm20把铁桶10L5个汽油桶15L20个3．热熔法施工：热熔法施工是指高聚物改性沥青热熔卷材的铺贴方法。热熔卷材是一种在工厂生产过程中底面即涂有一层软化点较高的改性沥青热熔胶的卷材。其铺贴时不需涂刷胶粘剂，而用火焰烘烤后直接与基层粘贴。这种方法施工时受气候影响小，对基层表面干燥程度要求相对宽松，但烘烤时对火候的掌握要求适度。热熔卷材...
