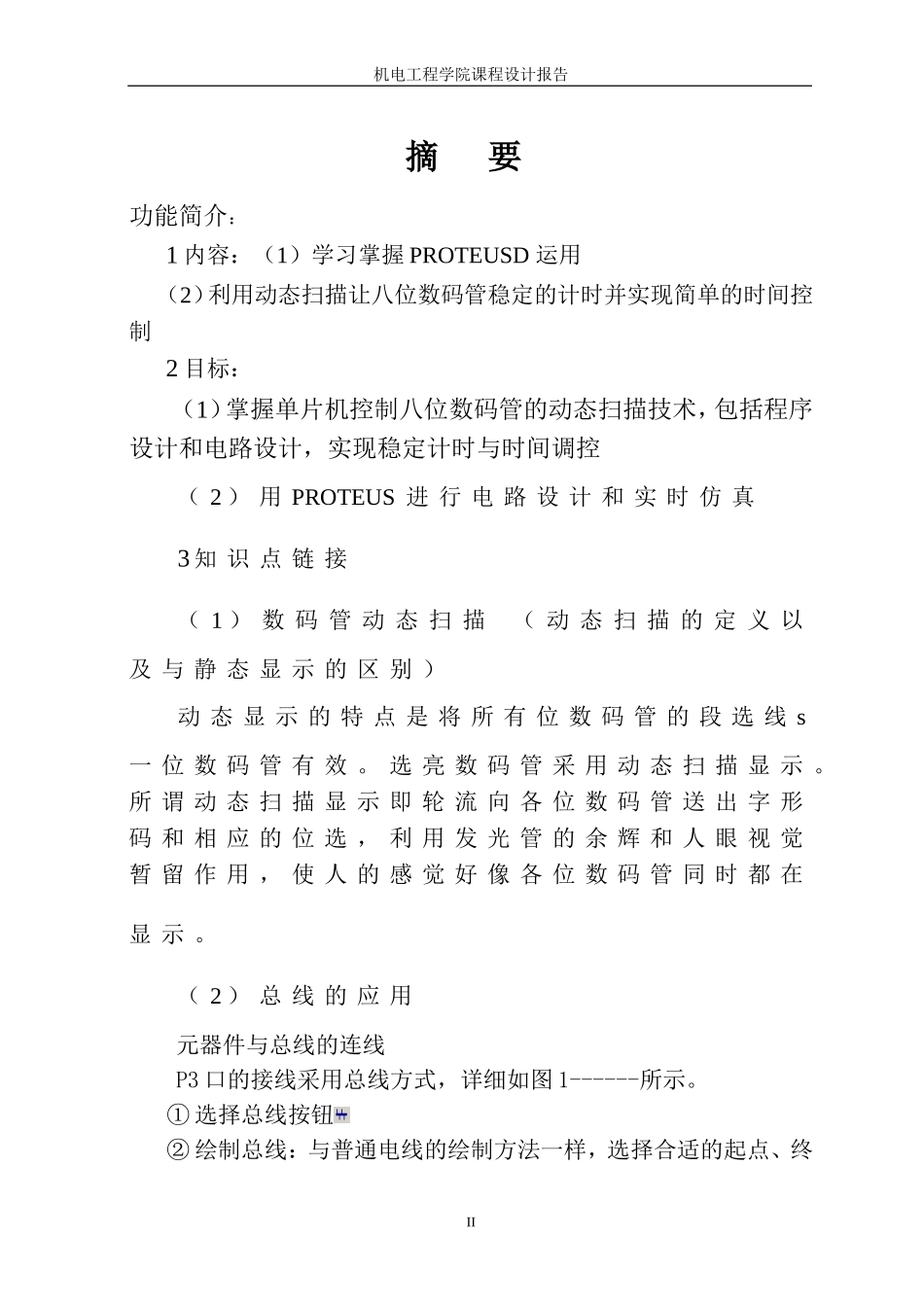

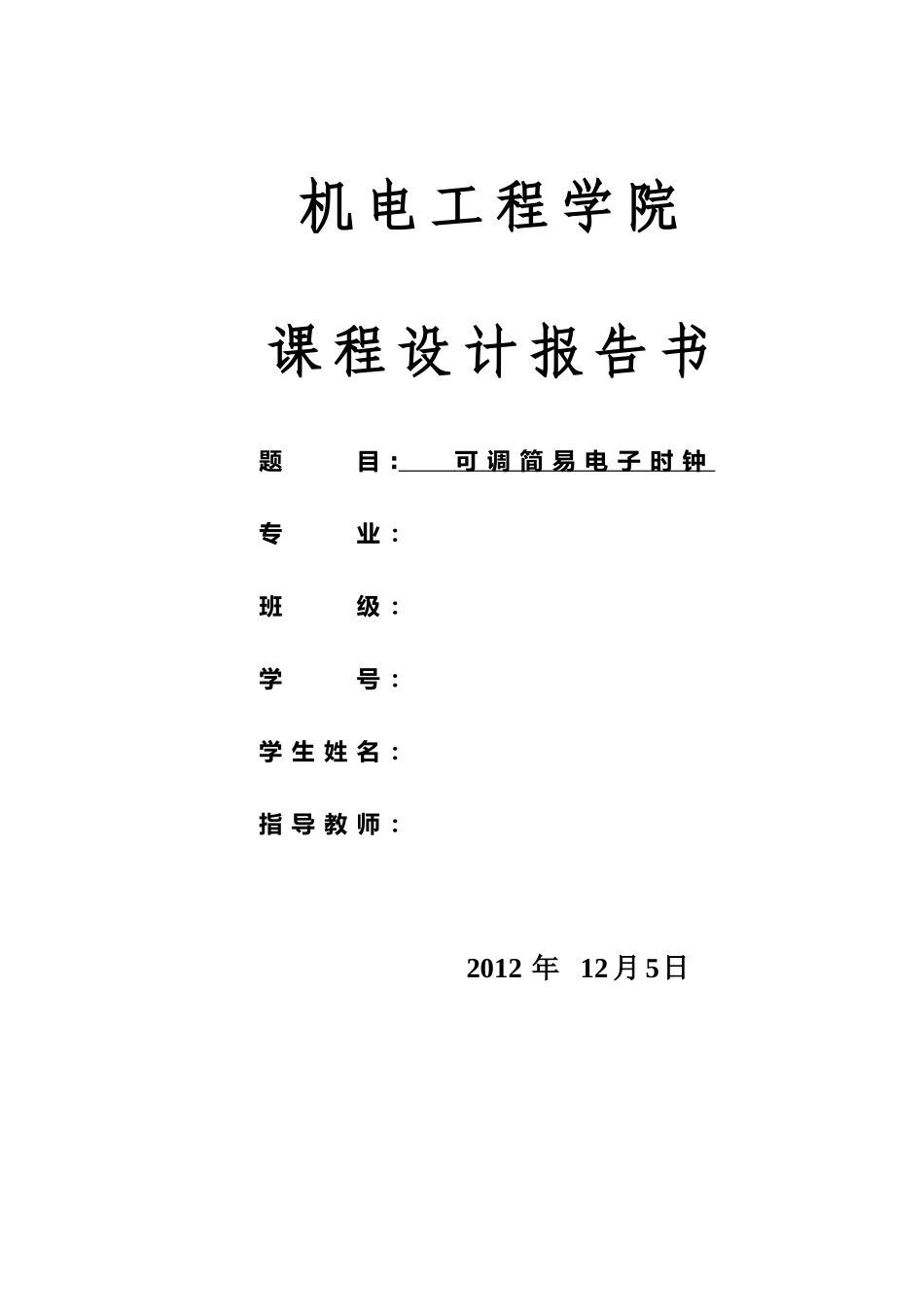

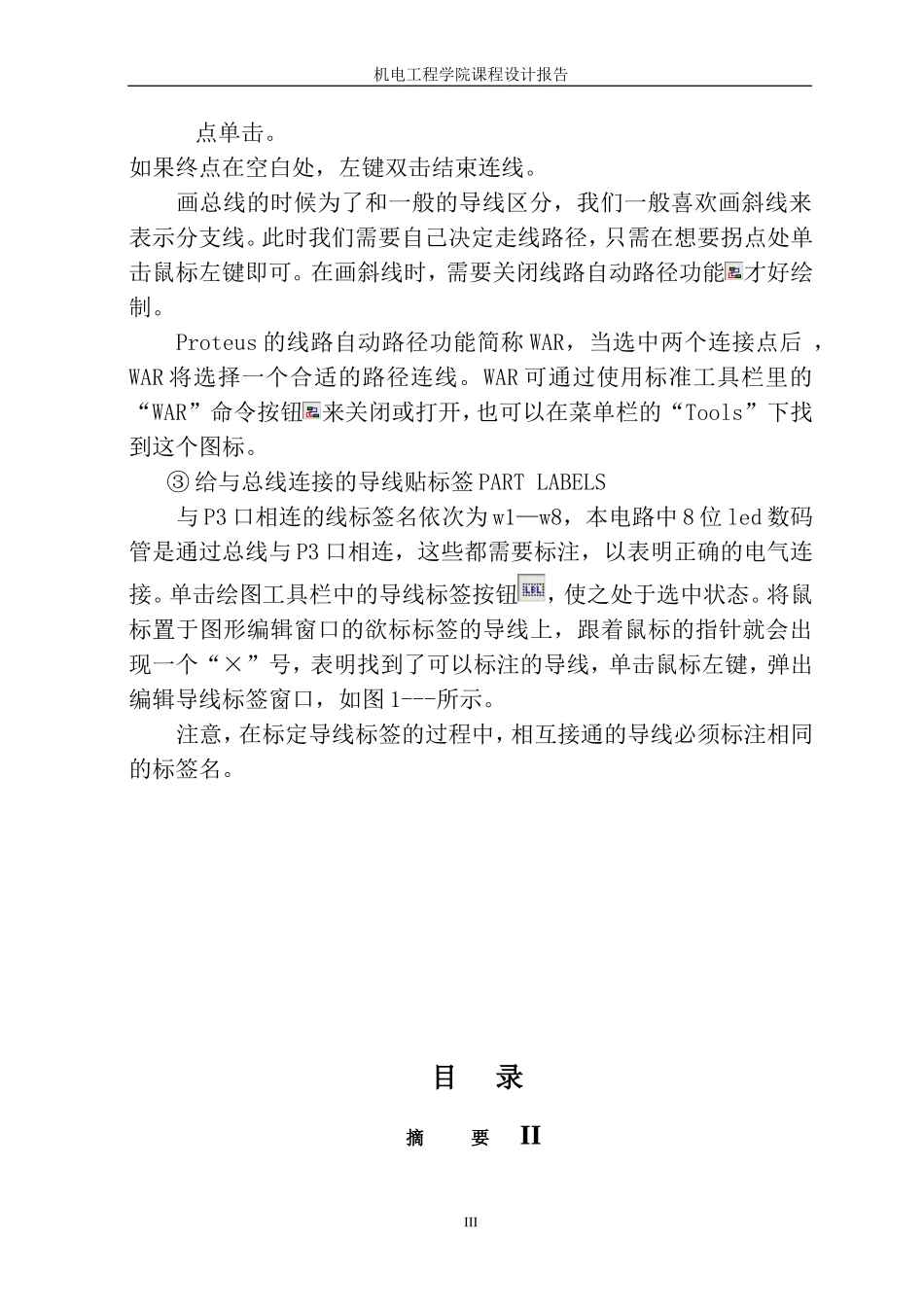

机电工程学院课程设计报告书题目:可调简易电子时钟专业：班级：学号：学生姓名：指导教师：2012年12月5日机电工程学院课程设计报告摘要功能简介：1内容：（1）学习掌握PROTEUSD运用（2）利用动态扫描让八位数码管稳定的计时并实现简单的时间控制2目标：（1）掌握单片机控制八位数码管的动态扫描技术，包括程序设计和电路设计，实现稳定计时与时间调控（2）用PROTEUS进行电路设计和实时仿真3知识点链接（1）数码管动态扫描（动态扫描的定义以及与静态显示的区别）动态显示的特点是将所有位数码管的段选线s一位数码管有效。选亮数码管采用动态扫描显示。所谓动态扫描显示即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。（2）总线的应用元器件与总线的连线P3口的接线采用总线方式，详细如图1------所示。①选择总线按钮②绘制总线：与普通电线的绘制方法一样，选择合适的起点、终II机电工程学院课程设计报告点单击。如果终点在空白处，左键双击结束连线。画总线的时候为了和一般的导线区分，我们一般喜欢画斜线来表示分支线。此时我们需要自己决定走线路径，只需在想要拐点处单击鼠标左键即可。在画斜线时，需要关闭线路自动路径功能才好绘制。Proteus的线路自动路径功能简称WAR，当选中两个连接点后，WAR将选择一个合适的路径连线。WAR可通过使用标准工具栏里的“WAR”命令按钮来关闭或打开，也可以在菜单栏的“Tools”下找到这个图标。③给与总线连接的导线贴标签PARTLABELS与P3口相连的线标签名依次为w1—w8，本电路中8位led数码管是通过总线与P3口相连，这些都需要标注，以表明正确的电气连接。单击绘图工具栏中的导线标签按钮，使之处于选中状态。将鼠标置于图形编辑窗口的欲标标签的导线上，跟着鼠标的指针就会出现一个“×”号，表明找到了可以标注的导线，单击鼠标左键，弹出编辑导线标签窗口，如图1---所示。注意，在标定导线标签的过程中，相互接通的导线必须标注相同的标签名。目录摘要IIIII机电工程学院课程设计报告1前言1.1课题开发背景..............................................................................................1.2课题研究的目的和意义..................................................................1.3课题的主要研究工作.........................................................................2系统硬件设计及说明2.1部分硬件方案论述................................................................................2.2硬件电路图.....................................................................................................2.3元件清单............................................................................................................2.4AT89C51......................................................................................................................3系统软件设计3.1程序..........................................................................................................................3.2程序描述............................................................................................................4总结与展望5参考文献……………………………………………………………………………IV机电工程学院课程设计报告1.前言1.1课题开发背景随着电子科技的飞速发展，电子技术正在逐渐改善着人们的学习、生活、工作,因此开发本系统希望能够给人们多带来一点生活上的乐趣。基于当前市场上的智能数字市场需求量大，其中数码管显示技术就是一个很好的应用方面。单片机技术使我们可以利用软硬件实现数码管准确显示各种数码。以液晶显示技术的发展为背景，选择了比较常用的T6963C内置控制器型图形LCD（液晶显示嚣）模块，从应用角度介绍了该控制器的特点和基本功能，并描述了单片机控制T6963CLCD模块的显示机理。在此前提下以C51硬件开发语言为基础，给出了8051单片机与T6963C...
