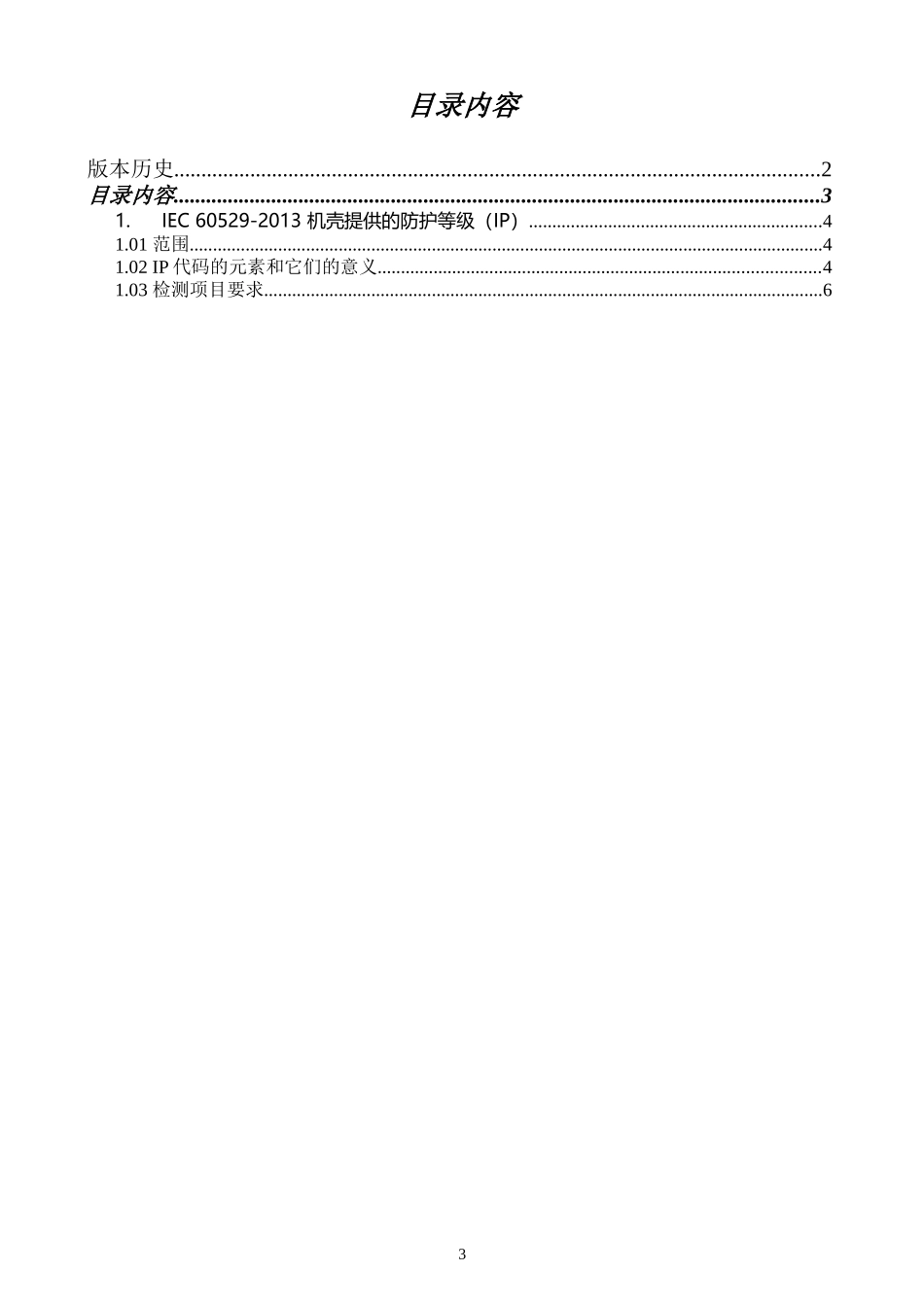

防水防尘测试标准参考手册1版本历史版本时间编辑人备注2目录内容版本历史.......................................................................................................................2目录内容.......................................................................................................................31.IEC60529-2013机壳提供的防护等级（IP）...............................................................41.01范围........................................................................................................................................41.02IP代码的元素和它们的意义...............................................................................................41.03检测项目要求........................................................................................................................631.IEC60529-2013机壳提供的防护等级（IP）1.01范围本标准的目标是基于以下内容：a)依照以下内容定义电器机壳提供的安全防护等级：1)当接近机壳内危险部件时对人的安全防护。2)当外部固体目标进入时对机壳内部件的防护性能。3)对于由于水的进入造成的有害作用机壳对内部设备的防护能力。b)这些安全防护等级的标识。c)每个标识的要求。d)实施对符合本标准要求安全防护等级的机壳的测试检验。1.02IP代码的元素和它们的意义一个简单的对IP代码元素的描述由下表给出。完全的细节定义在最后一列的条款中指明。451.03检测项目要求测试项目测试要求备注防接触IP1X用50N±10%的力推直径为50mm的接近探头接近危险部件，外壳能够防护保证接近探头与危险部件之间保持充分的间距。此处充分的间距是指直径50mm的接近探头将不完全通过孔隙。IP2X用10N±10%的力推直径为12.5mm、长度80mm的接合测试指接近危险部件，外壳能够防护保证测试指与危险部件之间保持充分的间距。此处充分的间距是指接合测试指可穿入其80mm的长度，但停止面(直径50mm*20mm)不应穿过孔隙。IP3X用3N±10%的力推直径为2.5mm、长度100mm的测试杆接近危险部件，外壳能够防护保证测试杆不穿过机壳。IP4X用1N±10%的力推直径为1mm、长度100mm的测试金属丝接近危险部件，外壳能够防护保证测试金属丝不穿过。IP5X用1N±10%的力推直径为1mm、长度100mm的测试金属丝接近危险部件，外壳能够防护保证测试金属丝不穿过。IP6X用1N±10%的力推直径为1mm、长度100mm的测试金属丝接近危险部件，外壳能够防护保证测试金属丝不穿过。防尘IP1X用50N±10%的力推直径为50~50.05mm的不带手柄和防护的刚性球向机壳的任何孔隙，刚性球不得完全进入壳内。不得完全进入是指刚性球完整直径不能穿过机壳的孔隙。IP2X用30N±10%的力推直径为12.5~12.7mm的不带手柄和防护的刚性球向机壳的任何孔隙，刚性球不得完全进入壳内。不得完全进入是指刚性球完整直径不能穿过机壳的孔隙。IP3X用3N±10%的力推直径为2.5~2.55mm的带去毛刺边缘的刚性棒向机壳的任何孔隙，刚性棒不得穿入机壳。IP4X用1N±10%的力推直径为1~1.05mm的带去毛刺边缘的刚性棒向机壳的任何孔隙，刚性棒不得穿入机壳。6IP5X采用灰尘试验箱，使用滑石粉(应能够通过标称线直径为50μm，标称间距75μm的方形滤网)模拟灰尘，将样品置于箱内让滑石粉自由降落至样品表面。等级5就定义为不完全阻止灰尘的进入，但进入的灰尘数量不会干扰设备的正常运行或是影响设备的安全性。测试中应保证每立方米的空间内有2kg的滑石粉，滑石粉使用次数不超过20次。IP6X对灰尘试验箱和滑石粉等的要求与IP5X完全一样。不同的是这里要求测试后样品内部完全不进灰尘，且必须是对样品进行抽空气。抽空气与否实际上是看样品外壳的类型。而所有的机壳必然属于以下两个种类中的一种：a)机壳内设备正常工作周期引起机壳内空气压力低于周围大气压(例如热循环引起的)b)机壳内的空气压力相对环境大气压没有差异对于机壳属于a)类的样品来说，测试时需要抽空气。抽气的速率不超过每小时60倍外壳体积。持续抽气直至外壳内的空气体积占外壳体积的1/...
