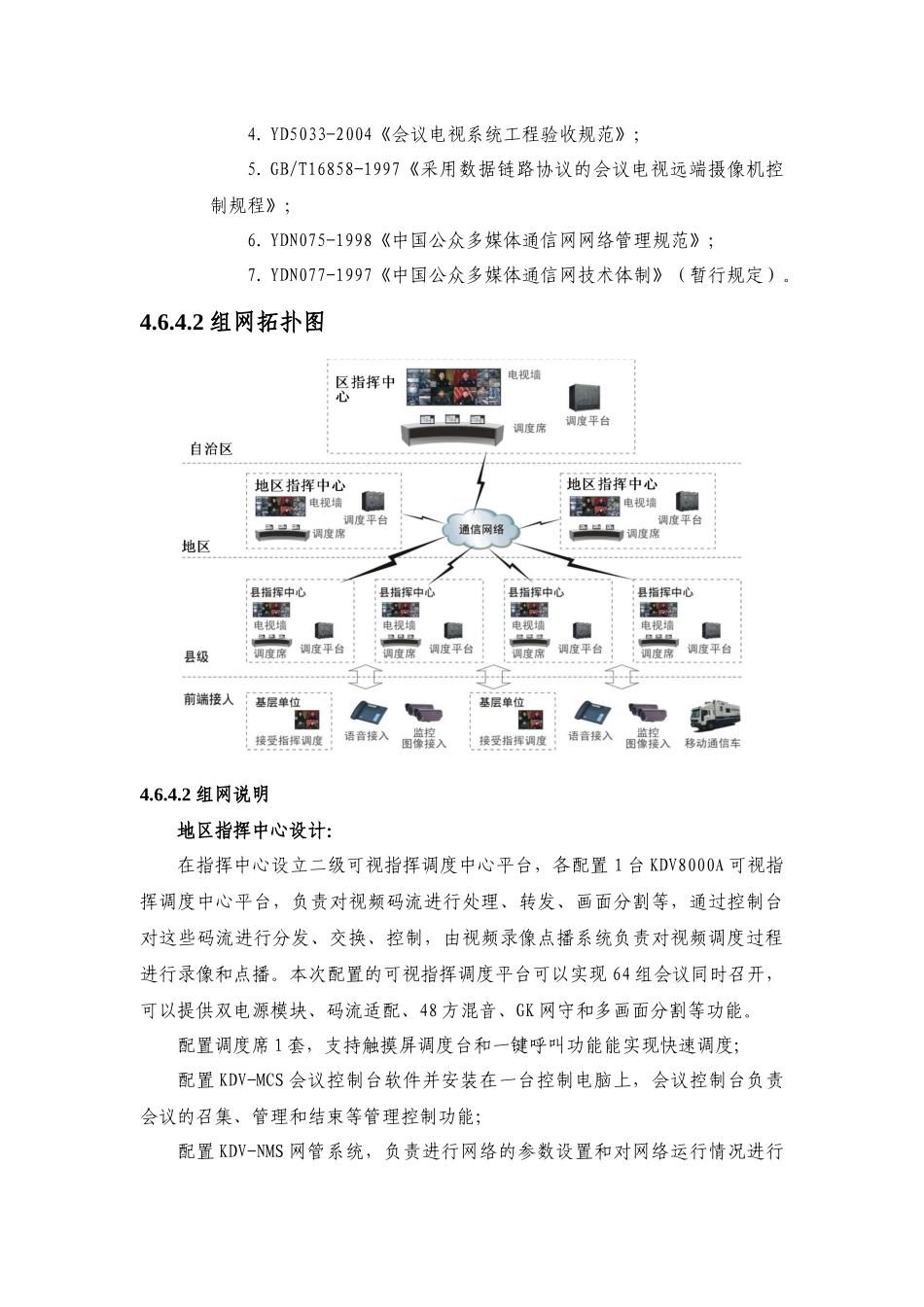

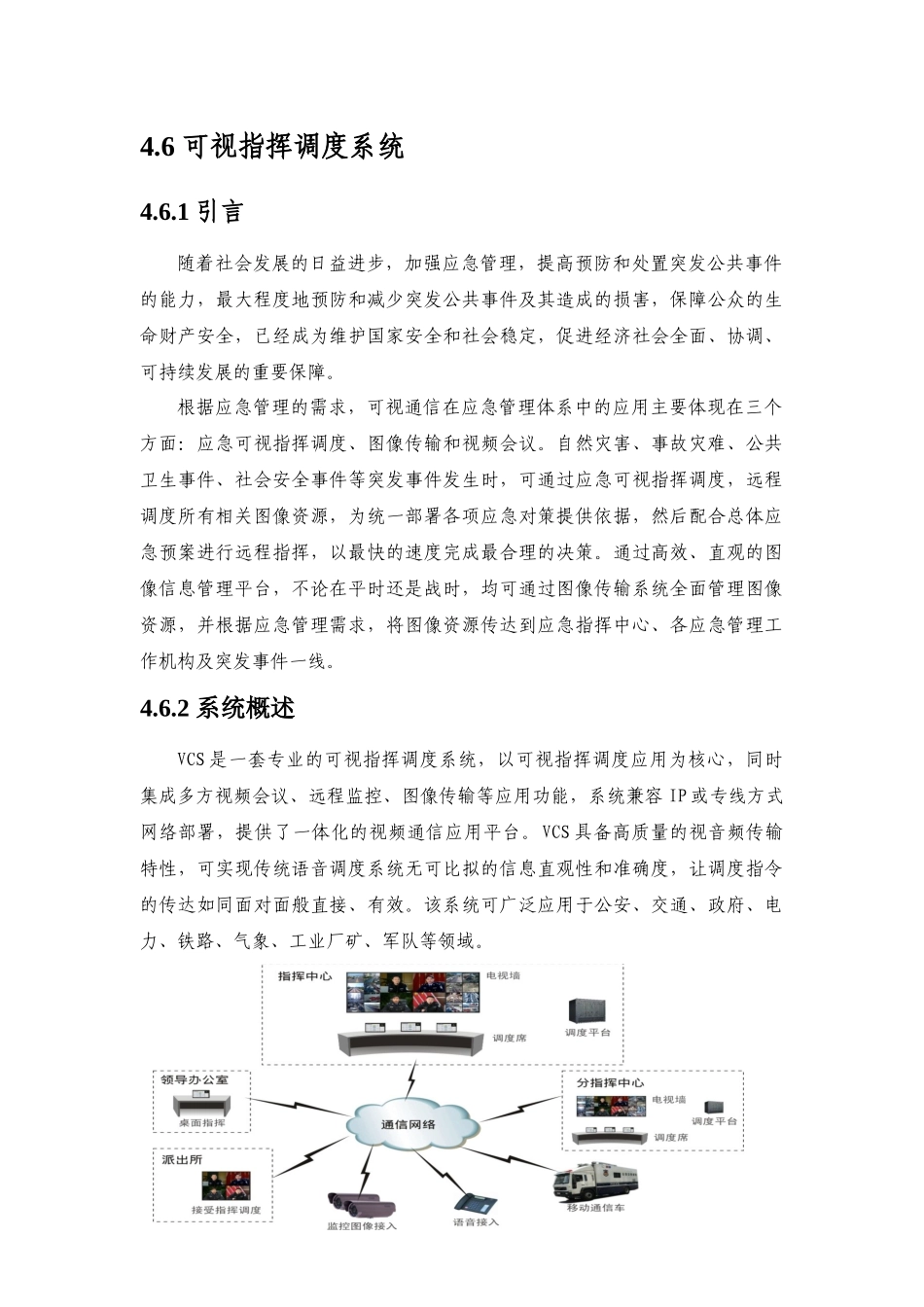

4.6可视指挥调度系统4.6.1引言随着社会发展的日益进步,加强应急管理,提高预防和处置突发公共事件的能力,最大程度地预防和减少突发公共事件及其造成的损害,保障公众的生命财产安全,已经成为维护国家安全和社会稳定,促进经济社会全面、协调、可持续发展的重要保障。根据应急管理的需求,可视通信在应急管理体系中的应用主要体现在三个方面:应急可视指挥调度、图像传输和视频会议。自然灾害、事故灾难、公共卫生事件、社会安全事件等突发事件发生时,可通过应急可视指挥调度,远程调度所有相关图像资源,为统一部署各项应急对策提供依据,然后配合总体应急预案进行远程指挥,以最快的速度完成最合理的决策。通过高效、直观的图像信息管理平台,不论在平时还是战时,均可通过图像传输系统全面管理图像资源,并根据应急管理需求,将图像资源传达到应急指挥中心、各应急管理工作机构及突发事件一线。4.6.2系统概述VCS是一套专业的可视指挥调度系统,以可视指挥调度应用为核心,同时集成多方视频会议、远程监控、图像传输等应用功能,系统兼容IP或专线方式网络部署,提供了一体化的视频通信应用平台。VCS具备高质量的视音频传输特性,可实现传统语音调度系统无可比拟的信息直观性和准确度,让调度指令的传达如同面对面般直接、有效。该系统可广泛应用于公安、交通、政府、电力、铁路、气象、工业厂矿、军队等领域。VCS可视指挥调度系统可视调度中心平台可视指挥调度模块视频会议模块视频录播模块图像传输模块前端节点4.6.3系统组成VCS可视指挥调度系统由中心视频交换平台、可视指挥调度模块、视频会议模块、视频录播模块、图像传输模块及前端节点组成。整个系统以可视调度、应急指挥为核心,同时集成多方视频会议、视频录播、图像传输等多项业务,可提供一体化的可视应急管理解决方案。通过对各类视频通信应用的整合,系统可将各级应急中心、厅局委办、事件现场的视频资源进行综合管理,方便应急指挥中的视频调度、图像跟踪、全程记录。这种整合系统突破了传统的简单视频会议模式及图像传输模式,不仅实现了视频会议、图像传输等基本需求,更提供了极为贴合应急业务模型的专业应急可视指挥调度应用。4.6.4设计说明4.6.4.1设计依据本方案建设范围内的活动均遵守国家现行的规范与标准,对我国未制定的规范,则参照相应的国际标准执行。本方案主要遵循以下设计依据。1.《公安机关可视指挥调度系统建设规范》;2.国家颁布的相关法律、法规、规范;3.YD5032-2004《会议电视系统工程设计规范》;4.YD5033-2004《会议电视系统工程验收规范》;5.GB/T16858-1997《采用数据链路协议的会议电视远端摄像机控制规程》;6.YDN075-1998《中国公众多媒体通信网网络管理规范》;7.YDN077-1997《中国公众多媒体通信网技术体制》(暂行规定)。4.6.4.2组网拓扑图4.6.4.2组网说明地区指挥中心设计:在指挥中心设立二级可视指挥调度中心平台,各配置1台KDV8000A可视指挥调度中心平台,负责对视频码流进行处理、转发、画面分割等,通过控制台对这些码流进行分发、交换、控制,由视频录像点播系统负责对视频调度过程进行录像和点播。本次配置的可视指挥调度平台可以实现64组会议同时召开,可以提供双电源模块、码流适配、48方混音、GK网守和多画面分割等功能。配置调度席1套,支持触摸屏调度台和一键呼叫功能能实现快速调度;配置KDV-MCS会议控制台软件并安装在一台控制电脑上,会议控制台负责会议的召集、管理和结束等管理控制功能;配置KDV-NMS网管系统,负责进行网络的参数设置和对网络运行情况进行监控。配置1台KDV7910高清(1080P,分辨率1920×1080)可视指挥调度终端(已在视频会议中考虑),与一级可视指挥调度中心平台通过IP线路连接,配置专用高清摄像机(标配TrueVixonHD90高清摄像机)和麦克风,音、视频信号送到终端进行编码后,通过网络传送到二级可视指挥调度中心平台进行转发、控制等处理。地点数量山南边防支队指挥中心1数量总计14.6.4.3系统功能指挥调度功能:VCS系统具备强大的指挥调度功能,采用触摸调度屏,支持一键直呼,可进行单方调度或多方协同调度应用视频会议功能:VCS系统可召...
