卡特(CAT)柴油机中修维修程序VIP免费

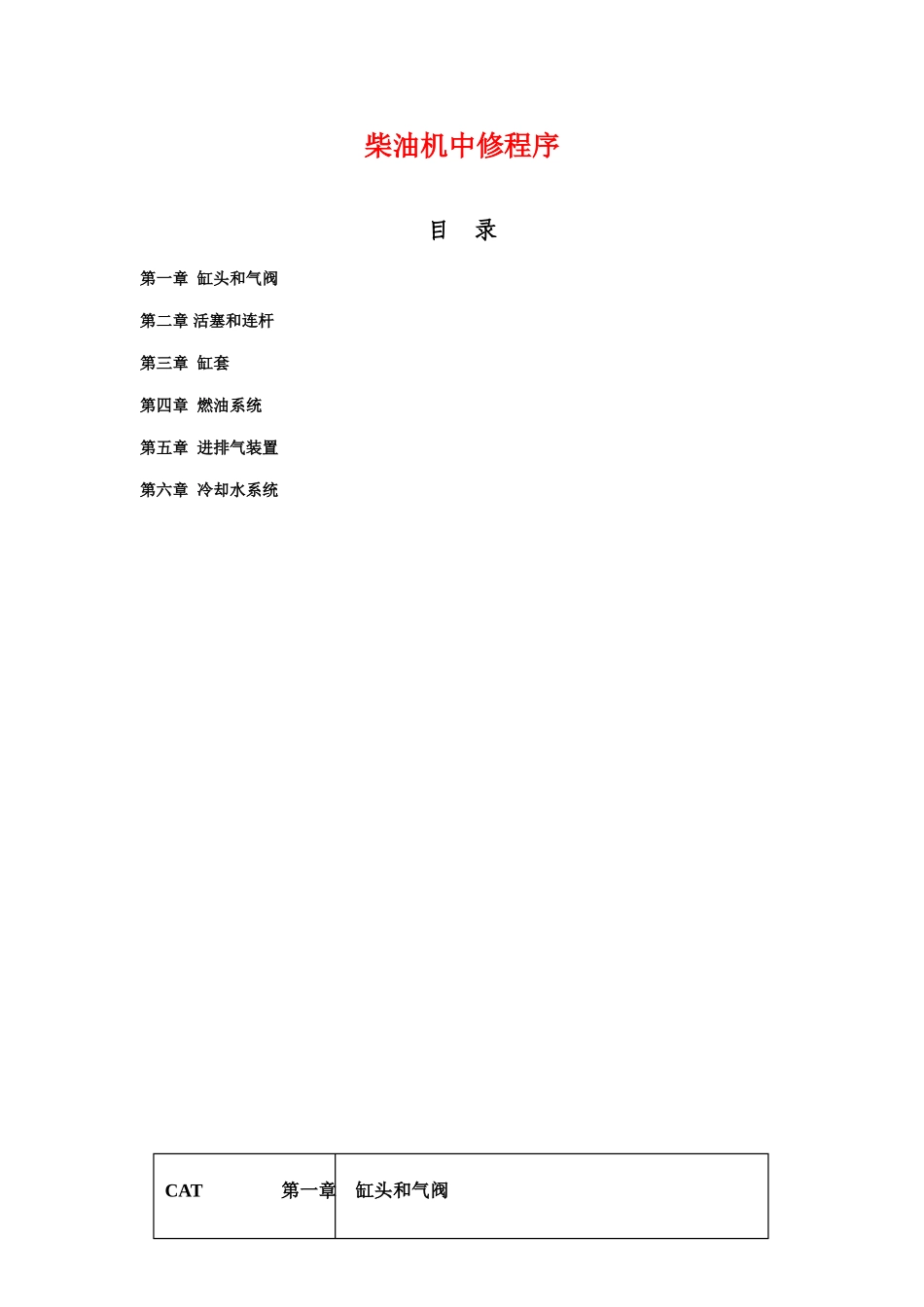

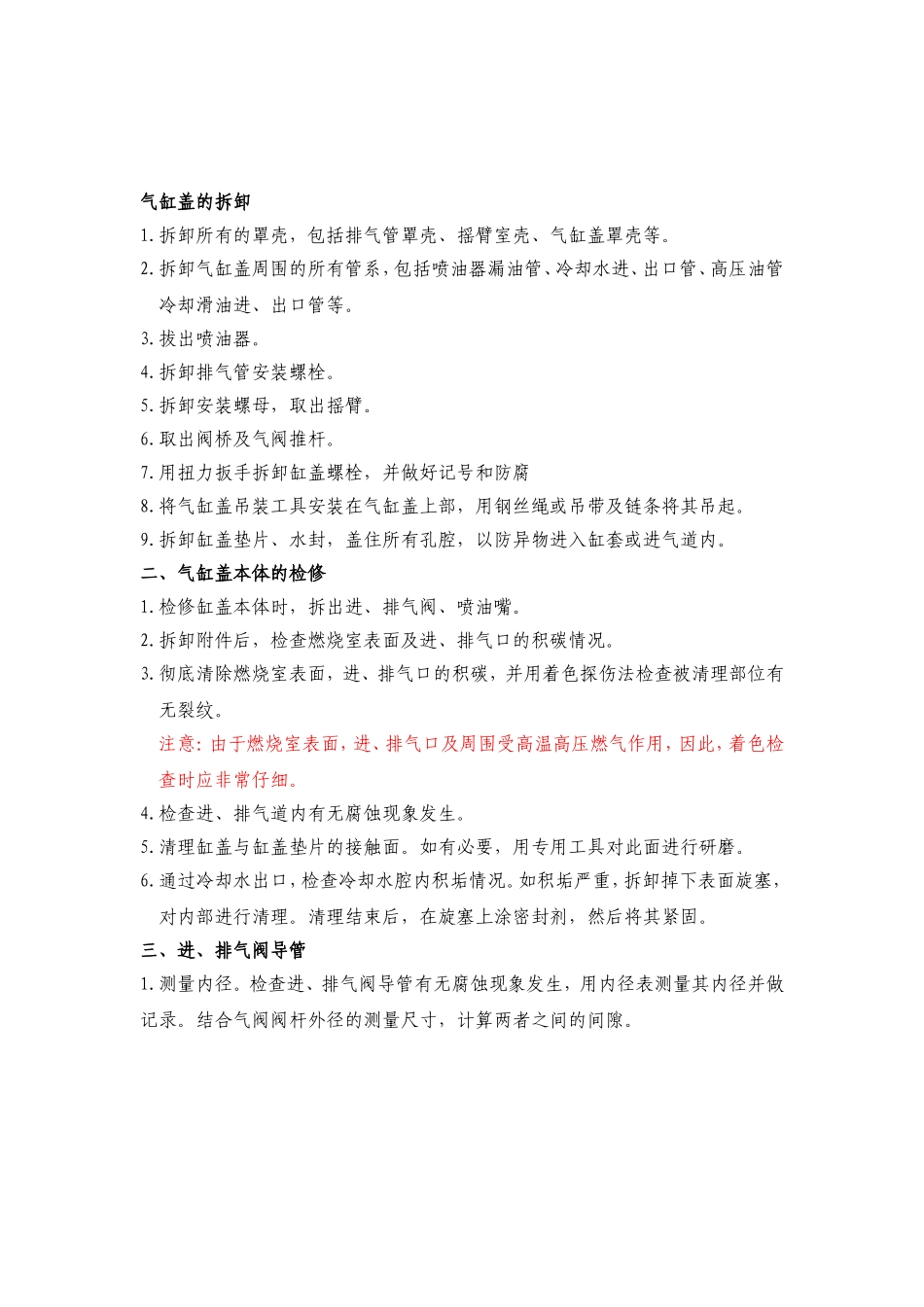

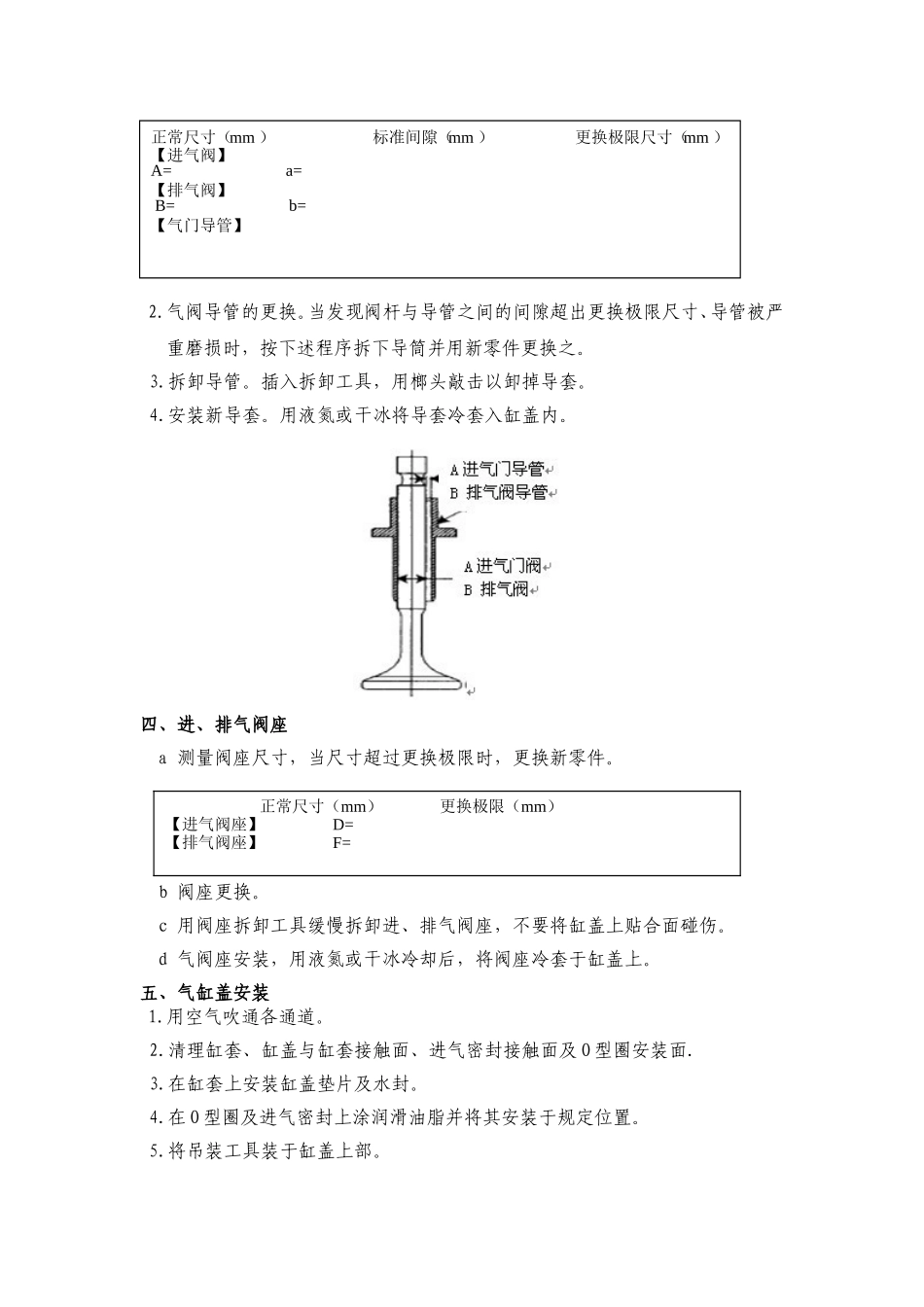

柴油机中修程序目录第一章缸头和气阀第二章活塞和连杆第三章缸套第四章燃油系统第五章进排气装置第六章冷却水系统CAT第一章缸头和气阀气缸盖的拆卸1.拆卸所有的罩壳，包括排气管罩壳、摇臂室壳、气缸盖罩壳等。2.拆卸气缸盖周围的所有管系，包括喷油器漏油管、冷却水进、出口管、高压油管冷却滑油进、出口管等。3.拔出喷油器。4.拆卸排气管安装螺栓。5.拆卸安装螺母，取出摇臂。6.取出阀桥及气阀推杆。7.用扭力扳手拆卸缸盖螺栓，并做好记号和防腐8.将气缸盖吊装工具安装在气缸盖上部，用钢丝绳或吊带及链条将其吊起。9.拆卸缸盖垫片、水封，盖住所有孔腔，以防异物进入缸套或进气道内。二、气缸盖本体的检修1.检修缸盖本体时，拆出进、排气阀、喷油嘴。2.拆卸附件后，检查燃烧室表面及进、排气口的积碳情况。3.彻底清除燃烧室表面，进、排气口的积碳，并用着色探伤法检查被清理部位有无裂纹。注意：由于燃烧室表面，进、排气口及周围受高温高压燃气作用，因此，着色检查时应非常仔细。4.检查进、排气道内有无腐蚀现象发生。5.清理缸盖与缸盖垫片的接触面。如有必要，用专用工具对此面进行研磨。6.通过冷却水出口，检查冷却水腔内积垢情况。如积垢严重，拆卸掉下表面旋塞，对内部进行清理。清理结束后，在旋塞上涂密封剂，然后将其紧固。三、进、排气阀导管1.测量内径。检查进、排气阀导管有无腐蚀现象发生，用内径表测量其内径并做记录。结合气阀阀杆外径的测量尺寸，计算两者之间的间隙。2.气阀导管的更换。当发现阀杆与导管之间的间隙超出更换极限尺寸、导管被严重磨损时，按下述程序拆下导筒并用新零件更换之。3.拆卸导管。插入拆卸工具，用榔头敲击以卸掉导套。4.安装新导套。用液氮或干冰将导套冷套入缸盖内。四、进、排气阀座a测量阀座尺寸，当尺寸超过更换极限时，更换新零件。b阀座更换。c用阀座拆卸工具缓慢拆卸进、排气阀座，不要将缸盖上贴合面碰伤。d气阀座安装，用液氮或干冰冷却后，将阀座冷套于缸盖上。五、气缸盖安装1.用空气吹通各通道。2.清理缸套、缸盖与缸套接触面、进气密封接触面及O型圈安装面.3.在缸套上安装缸盖垫片及水封。4.在O型圈及进气密封上涂润滑油脂并将其安装于规定位置。5.将吊装工具装于缸盖上部。正常尺寸（mm）标准间隙（mm）更换极限尺寸（mm）【进气阀】A=a=【排气阀】B=b=【气门导管】正常尺寸（mm）更换极限（mm）【进气阀座】D=【排气阀座】F=6.检查缸盖内有无异物。7.缓慢放下缸盖，切不可损坏螺栓螺纹。8.向排气管螺栓涂高温抗咬合剂并将其预装入缸盖。9.经清理后检查，如螺栓、螺母螺纹及其安装面无异物发现后，安装螺栓，并按照规定扭矩上紧。10.安装喷油器。11.插入挺杆。12.安装摇臂机构。13.安装排气管及周围其他管件。14.安装缸盖（螺栓上紧顺序）、隔热箱及排气管等部件罩壳。六、进、排气阀进、排气阀拆卸注意：使用阀拆卸工具按下列步骤同时拆卸四只气阀。1.为避免装错，拆卸前，请注意阀头部的进、排气阀标识，缸号及安装位置等。2.用喷油器止动螺栓将气阀弹簧拆卸工具安装于气缸盖上。3.将气阀弹簧拆卸工具安装于转阀机构本体上，旋下专用螺栓。4.转动专用螺栓压下气阀弹簧，取出卡块。5.旋出专用螺栓，拆下拆卸工具。6.取出转阀机构及气阀弹簧。7.从燃烧室侧抽出进、排气阀。进、排气阀检修1.用清洗油对进、排气阀进行清洗。2.检查以下内容：气阀头部的腐蚀情况、气阀杆部的弯曲及腐蚀情况、检查阀座规定力矩缸盖端N·M的烧毁及损伤情况、检查阀座及阀杆部的贴合情况、阀座及弹簧的裂纹情况（着色检查）。3.用外径千分尺测量进、排气阀阀杆。注意：结合气阀导筒内径的测量结果，计算阀杆及导筒的间隙。当间隙超过更换极限时，更换磨损严重的阀。4.阀头部及阀座的测量用卡尺测量阀头部及阀座相关尺寸，并记录结果。如超出磨损极限，更换之。正常尺寸（mm）标准间隙（mm）更换极限尺寸（mm）【进气阀】A=a=【排气阀】B=b=【气门导管】A进气阀B排气阀正常尺寸（mm）更换极限（mm）【进气阀座厚度】A=【进气阀座厚度】B=【进气阀座唇厚】C=【排气阀座唇厚】D=ABC排气阀座D5.进﹑排气阀的研磨5.1在阀杆部位涂滑油，将阀研磨弹...
