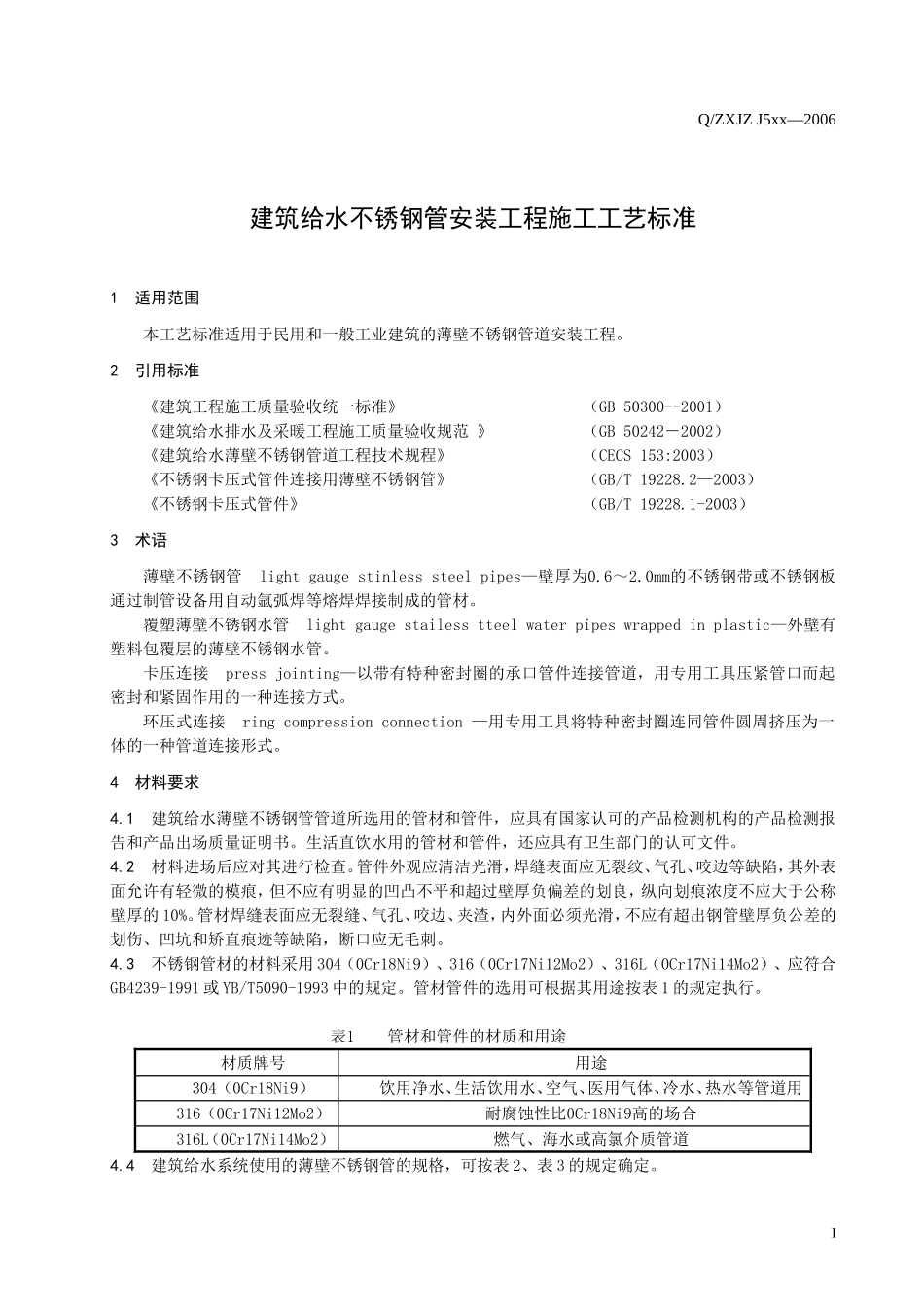

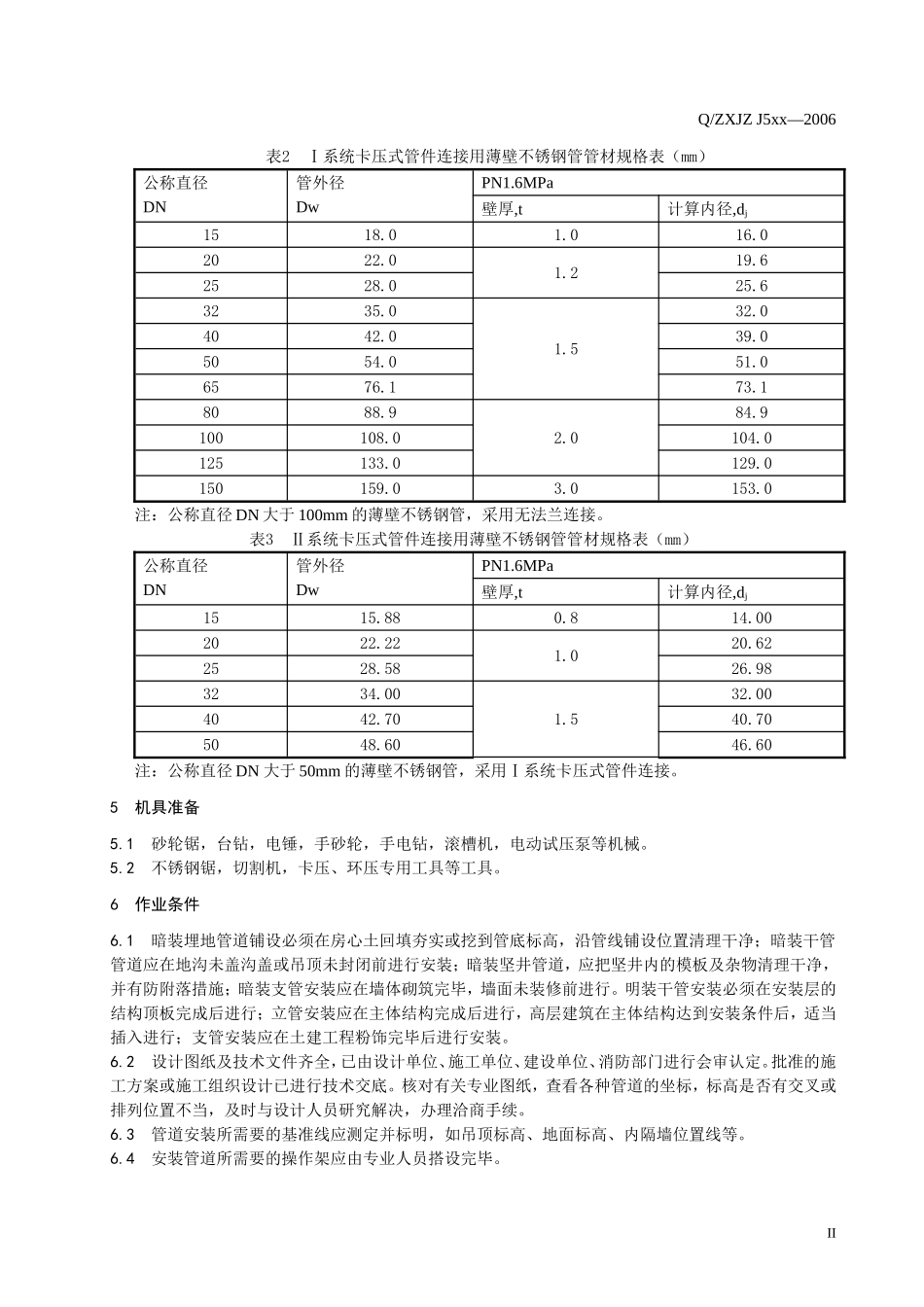

Q/ZXJZJ5xx—2006建筑给水不锈钢管安装工程施工工艺标准1适用范围本工艺标准适用于民用和一般工业建筑的薄壁不锈钢管道安装工程。2引用标准《建筑工程施工质量验收统一标准》（GB50300--2001）《建筑给水排水及采暖工程施工质量验收规范》（GB50242－2002）《建筑给水薄壁不锈钢管道工程技术规程》（CECS153:2003）《不锈钢卡压式管件连接用薄壁不锈钢管》（GB/T19228.2—2003）《不锈钢卡压式管件》（GB/T19228.1-2003）3术语薄壁不锈钢管lightgaugestinlesssteelpipes—壁厚为0.6～2.0mm的不锈钢带或不锈钢板通过制管设备用自动氩弧焊等熔焊焊接制成的管材。覆塑薄壁不锈钢水管lightgaugestailesstteelwaterpipeswrappedinplastic—外壁有塑料包覆层的薄壁不锈钢水管。卡压连接pressjointing—以带有特种密封圈的承口管件连接管道，用专用工具压紧管口而起密封和紧固作用的一种连接方式。环压式连接ringcompressionconnection—用专用工具将特种密封圈连同管件圆周挤压为一体的一种管道连接形式。4材料要求4.1建筑给水薄壁不锈钢管管道所选用的管材和管件，应具有国家认可的产品检测机构的产品检测报告和产品出场质量证明书。生活直饮水用的管材和管件，还应具有卫生部门的认可文件。4.2材料进场后应对其进行检查。管件外观应清洁光滑，焊缝表面应无裂纹、气孔、咬边等缺陷，其外表面允许有轻微的模痕，但不应有明显的凹凸不平和超过壁厚负偏差的划良，纵向划痕浓度不应大于公称壁厚的10%。管材焊缝表面应无裂缝、气孔、咬边、夹渣，内外面必须光滑，不应有超出钢管壁厚负公差的划伤、凹坑和矫直痕迹等缺陷，断口应无毛刺。4.3不锈钢管材的材料采用304（0Cr18Ni9）、316（0Cr17Ni12Mo2）、316L（0Cr17Ni14Mo2）、应符合GB4239-1991或YB/T5090-1993中的规定。管材管件的选用可根据其用途按表1的规定执行。表1管材和管件的材质和用途材质牌号用途304（0Cr18Ni9）饮用净水、生活饮用水、空气、医用气体、冷水、热水等管道用316（0Cr17Ni12Mo2）耐腐蚀性比0Cr18Ni9高的场合316L（0Cr17Ni14Mo2）燃气、海水或高氯介质管道4.4建筑给水系统使用的薄壁不锈钢管的规格，可按表2、表3的规定确定。IQ/ZXJZJ5xx—2006表2Ⅰ系统卡压式管件连接用薄壁不锈钢管管材规格表（mm）公称直径DN管外径DwPN1.6MPa壁厚,t计算内径,dj1518.01.016.02022.01.219.62528.025.63235.01.532.04042.039.05054.051.06576.173.18088.92.084.9100108.0104.0125133.0129.0150159.03.0153.0注：公称直径DN大于100mm的薄壁不锈钢管，采用无法兰连接。表3Ⅱ系统卡压式管件连接用薄壁不锈钢管管材规格表（mm）公称直径DN管外径DwPN1.6MPa壁厚,t计算内径,dj1515.880.814.002022.221.020.622528.5826.983234.001.532.004042.7040.705048.6046.60注：公称直径DN大于50mm的薄壁不锈钢管，采用Ⅰ系统卡压式管件连接。5机具准备5.1砂轮锯，台钻，电锤，手砂轮，手电钻，滚槽机，电动试压泵等机械。5.2不锈钢锯，切割机，卡压、环压专用工具等工具。6作业条件6.1暗装埋地管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净；暗装干管管道应在地沟未盖沟盖或吊顶未封闭前进行安装；暗装坚井管道，应把坚井内的模板及杂物清理干净，并有防附落措施；暗装支管安装应在墙体砌筑完毕，墙面未装修前进行。明装干管安装必须在安装层的结构顶板完成后进行；立管安装应在主体结构完成后进行，高层建筑在主体结构达到安装条件后，适当插入进行；支管安装应在土建工程粉饰完毕后进行安装。6.2设计图纸及技术文件齐全，已由设计单位、施工单位、建设单位、消防部门进行会审认定。批准的施工方案或施工组织设计已进行技术交底。核对有关专业图纸，查看各种管道的坐标，标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。6.3管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。6.4安装管道所需要的操作架应由专业人员搭设完毕。IIQ/ZXJZJ5xx—20066.5管道安装前应检查明装管道支架、预留孔洞的位置、尺寸是否正确，检查暗装管道预留沟槽的位置，标高、尺寸是否正确。6.6材料、...
