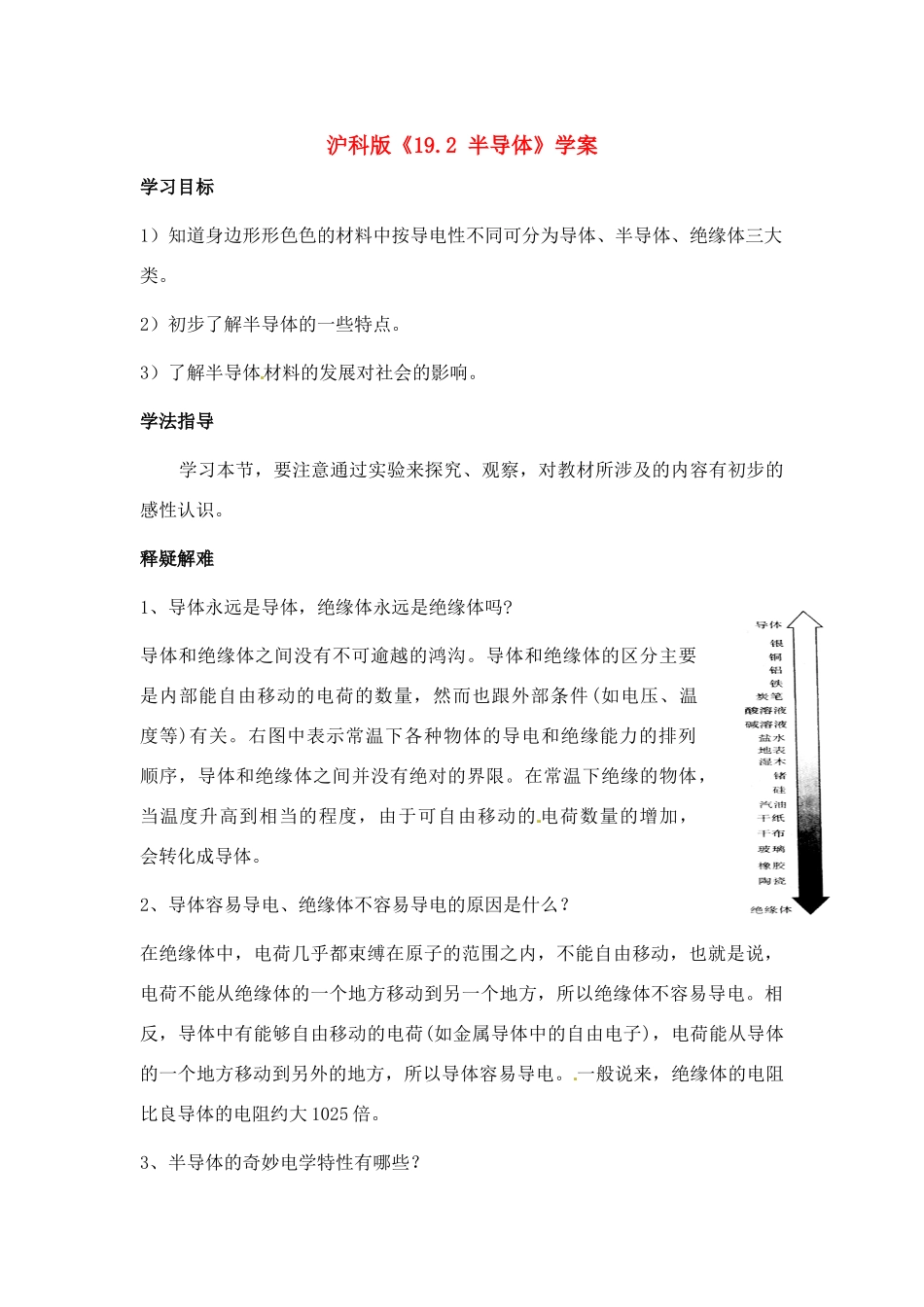

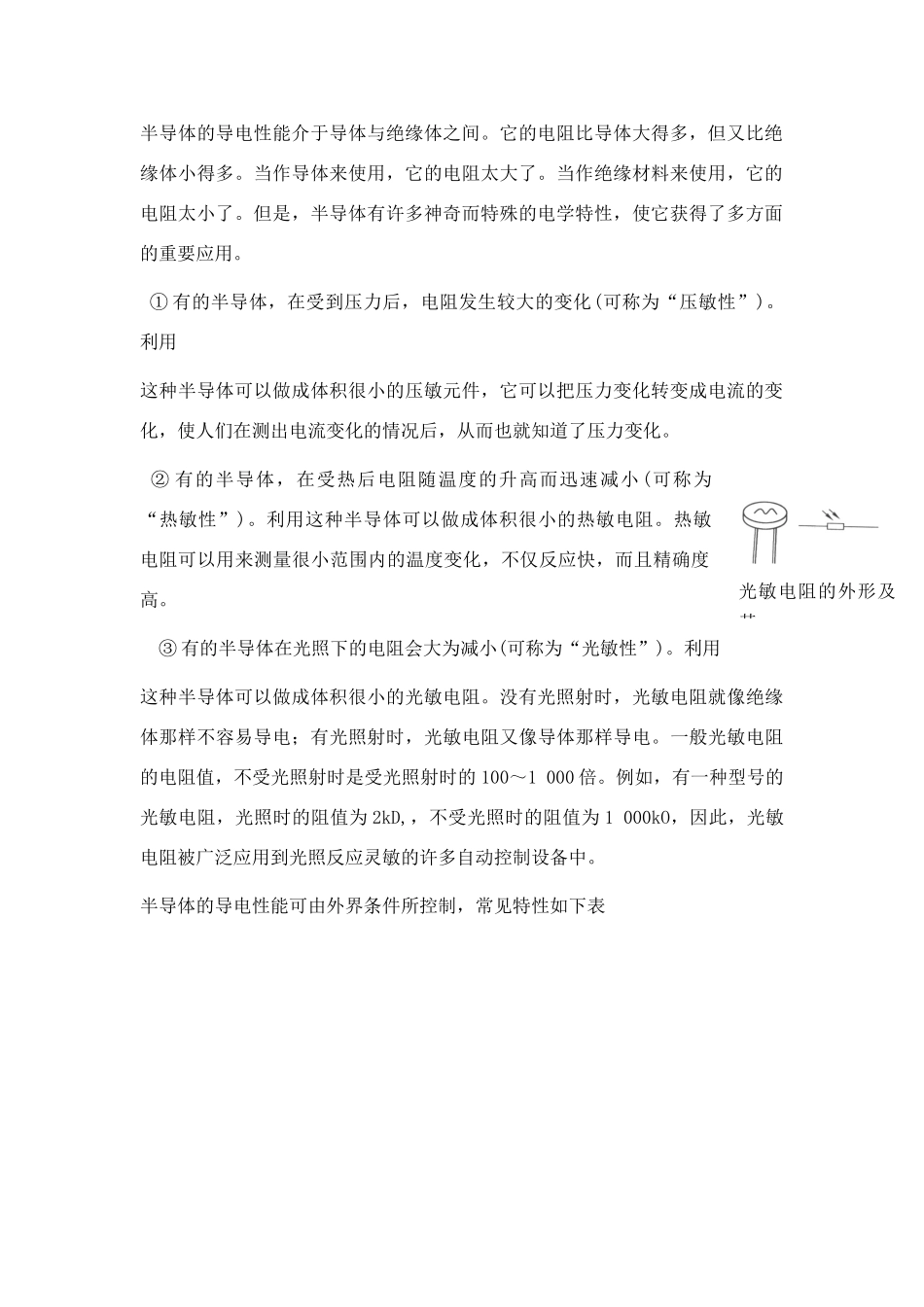

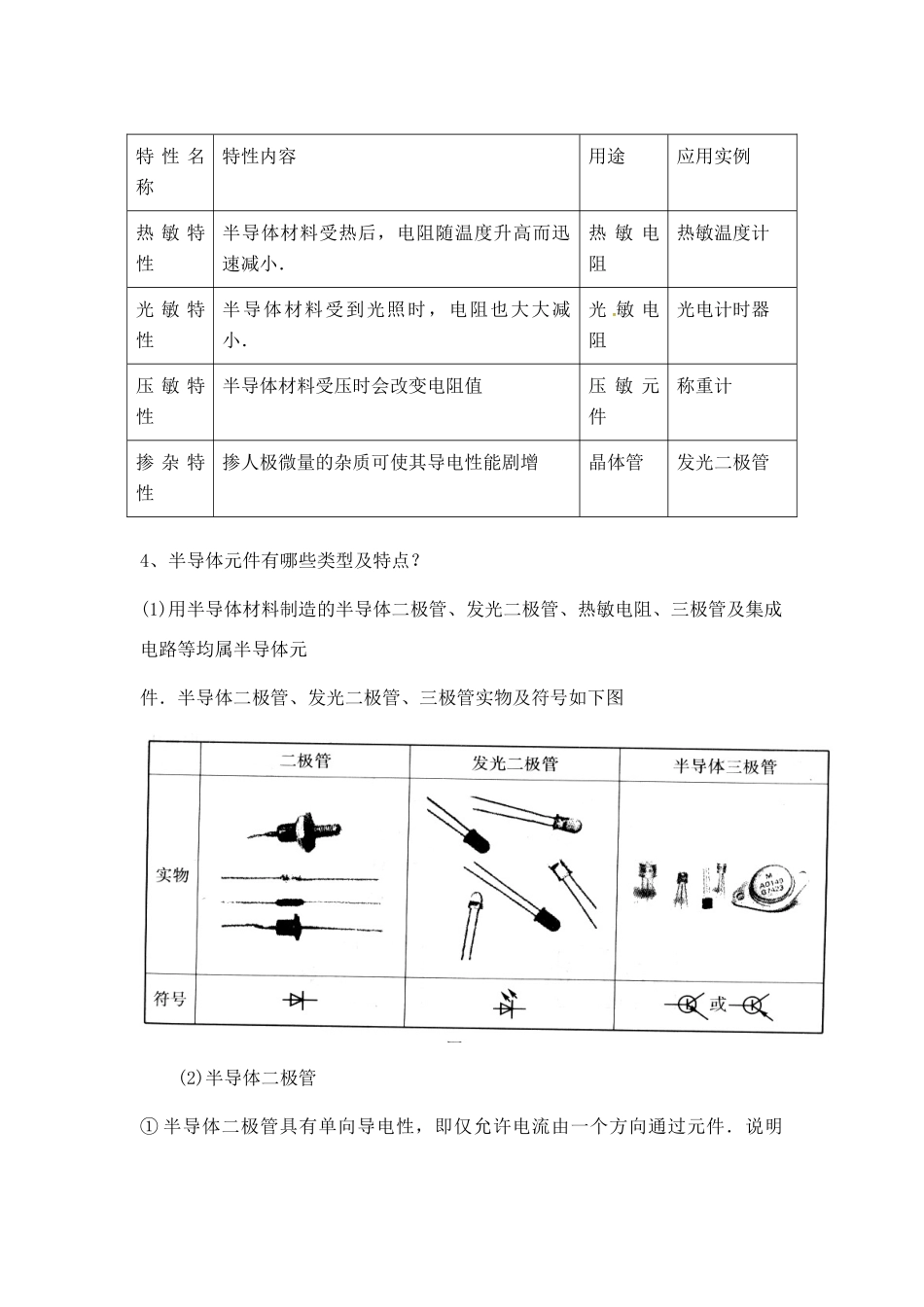

沪科版《19.2半导体》学案学习目标1）知道身边形形色色的材料中按导电性不同可分为导体、半导体、绝缘体三大类。2）初步了解半导体的一些特点。3）了解半导体材料的发展对社会的影响。学法指导学习本节，要注意通过实验来探究、观察，对教材所涉及的内容有初步的感性认识。释疑解难1、导体永远是导体，绝缘体永远是绝缘体吗?导体和绝缘体之间没有不可逾越的鸿沟。导体和绝缘体的区分主要是内部能自由移动的电荷的数量，然而也跟外部条件(如电压、温度等)有关。右图中表示常温下各种物体的导电和绝缘能力的排列顺序，导体和绝缘体之间并没有绝对的界限。在常温下绝缘的物体，当温度升高到相当的程度，由于可自由移动的电荷数量的增加，会转化成导体。2、导体容易导电、绝缘体不容易导电的原因是什么？在绝缘体中，电荷几乎都束缚在原子的范围之内，不能自由移动，也就是说，电荷不能从绝缘体的一个地方移动到另一个地方，所以绝缘体不容易导电。相反，导体中有能够自由移动的电荷(如金属导体中的自由电子)，电荷能从导体的一个地方移动到另外的地方，所以导体容易导电。一般说来，绝缘体的电阻比良导体的电阻约大1025倍。3、半导体的奇妙电学特性有哪些？半导体的导电性能介于导体与绝缘体之间。它的电阻比导体大得多，但又比绝缘体小得多。当作导体来使用，它的电阻太大了。当作绝缘材料来使用，它的电阻太小了。但是，半导体有许多神奇而特殊的电学特性，使它获得了多方面的重要应用。①有的半导体，在受到压力后，电阻发生较大的变化(可称为“压敏性”)。利用这种半导体可以做成体积很小的压敏元件，它可以把压力变化转变成电流的变化，使人们在测出电流变化的情况后，从而也就知道了压力变化。②有的半导体，在受热后电阻随温度的升高而迅速减小(可称为“热敏性”)。利用这种半导体可以做成体积很小的热敏电阻。热敏电阻可以用来测量很小范围内的温度变化，不仅反应快，而且精确度高。③有的半导体在光照下的电阻会大为减小(可称为“光敏性”)。利用这种半导体可以做成体积很小的光敏电阻。没有光照射时，光敏电阻就像绝缘体那样不容易导电；有光照射时，光敏电阻又像导体那样导电。一般光敏电阻的电阻值，不受光照射时是受光照射时的100～1000倍。例如，有一种型号的光敏电阻，光照时的阻值为2kD,，不受光照时的阻值为1000kO，因此，光敏电阻被广泛应用到光照反应灵敏的许多自动控制设备中。半导体的导电性能可由外界条件所控制，常见特性如下表光敏电阻的外形及其4、半导体元件有哪些类型及特点？(1)用半导体材料制造的半导体二极管、发光二极管、热敏电阻、三极管及集成电路等均属半导体元件．半导体二极管、发光二极管、三极管实物及符号如下图(2)半导体二极管①半导体二极管具有单向导电性，即仅允许电流由一个方向通过元件．说明特性名称特性内容用途应用实例热敏特性半导体材料受热后，电阻随温度升高而迅速减小．热敏电阻热敏温度计光敏特性半导体材料受到光照时，电阻也大大减小．光敏电阻光电计时器压敏特性半导体材料受压时会改变电阻值压敏元件称重计掺杂特性掺人极微量的杂质可使其导电性能剧增晶体管发光二极管符号中的三角形可看似指向的箭头，表示电流只能沿这个方向流动．符号的左端为正极，右端为负极．②半导体二极管的应用：检波、鉴频、限幅、电源设备的整流电路、电源供给电路中的稳压等均应用了半导体二极管．③发光二极管：是半导体二极管中的一种．主要用作指示灯，如家用电器上的电源指示灯．说明1)一般发光二极管工作电流为10mA左右，但约在3mA时就能发光．发光二极管用作显示电路中有没有电流，这比用小灯泡要省电，而且要灵敏．2)不同的发光二极管可以发出不同颜色的光．应用时常用不同的颜色表示不同的意义．如部分城市街道上的红绿灯就是用发光二极管制作的．3)通过发光二极管的电流过大会使其烧坏，因此使用时要将一个电阻与发光二极管串联使用．4)如右图所示是半导体二极管正向电流与电压的图像．它与定值电阻导电特性不同．自我检测1、如右图所示为一种按钮开关的构造截面图，图中C是按钮，D是外壳，A、B各有接线柱与电路相连接，其中()（A）...
