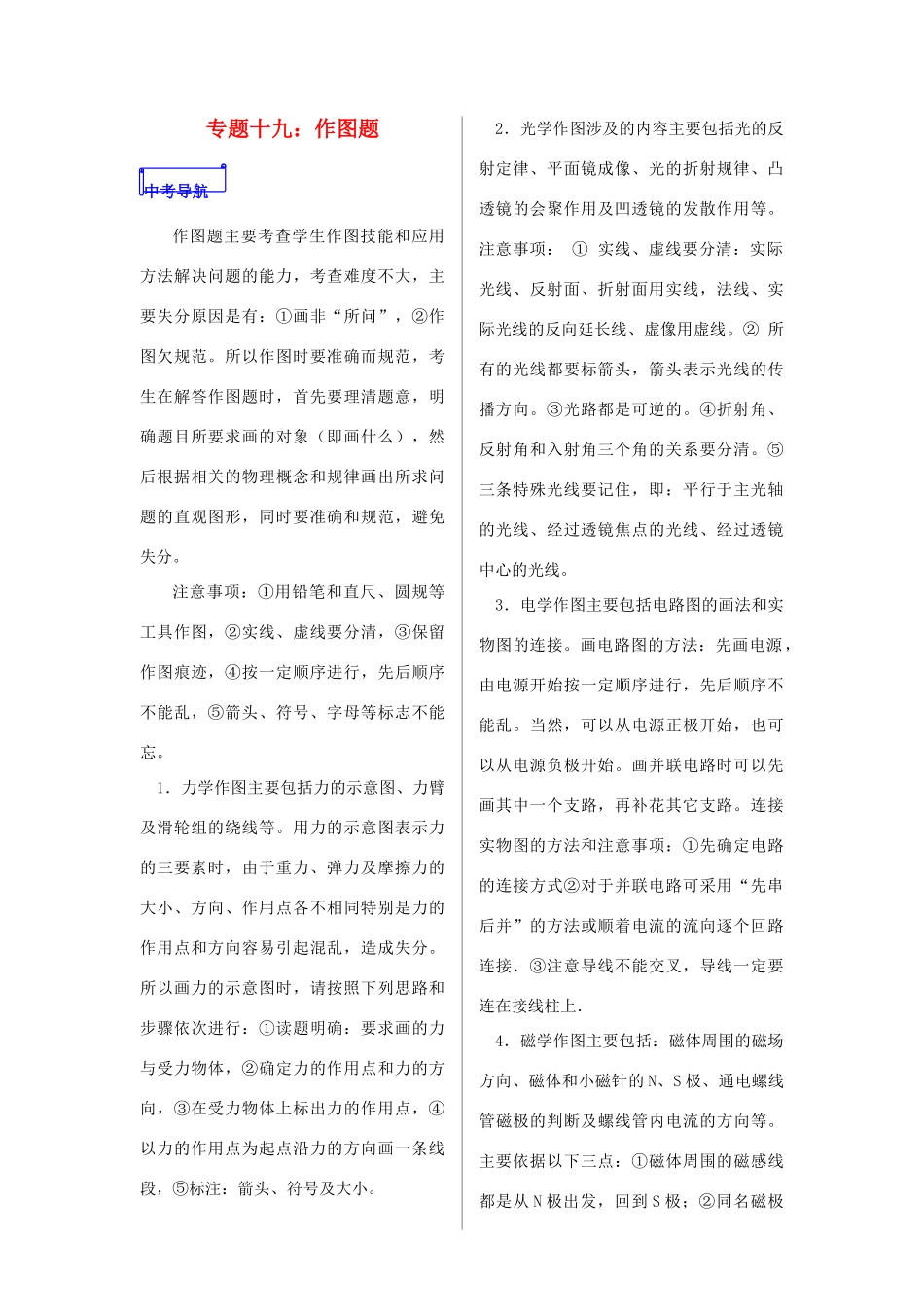

专题十九：作图题作图题主要考查学生作图技能和应用方法解决问题的能力，考查难度不大，主要失分原因是有：①画非“所问”，②作图欠规范
所以作图时要准确而规范，考生在解答作图题时，首先要理清题意，明确题目所要求画的对象（即画什么），然后根据相关的物理概念和规律画出所求问题的直观图形，同时要准确和规范，避免失分
注意事项：①用铅笔和直尺、圆规等工具作图，②实线、虚线要分清，③保留作图痕迹，④按一定顺序进行，先后顺序不能乱，⑤箭头、符号、字母等标志不能忘
1．力学作图主要包括力的示意图、力臂及滑轮组的绕线等
用力的示意图表示力的三要素时，由于重力、弹力及摩擦力的大小、方向、作用点各不相同特别是力的作用点和方向容易引起混乱，造成失分
所以画力的示意图时，请按照下列思路和步骤依次进行：①读题明确：要求画的力与受力物体，②确定力的作用点和力的方向，③在受力物体上标出力的作用点，④以力的作用点为起点沿力的方向画一条线段，⑤标注：箭头、符号及大小
2．光学作图涉及的内容主要包括光的反射定律、平面镜成像、光的折射规律、凸透镜的会聚作用及凹透镜的发散作用等
注意事项：①实线、虚线要分清：实际光线、反射面、折射面用实线，法线、实际光线的反向延长线、虚像用虚线
②所有的光线都要标箭头，箭头表示光线的传播方向
③光路都是可逆的
④折射角、反射角和入射角三个角的关系要分清
⑤三条特殊光线要记住，即：平行于主光轴的光线、经过透镜焦点的光线、经过透镜中心的光线
3．电学作图主要包括电路图的画法和实物图的连接
画电路图的方法：先画电源，由电源开始按一定顺序进行，先后顺序不能乱
当然，可以从电源正极开始，也可以从电源负极开始
画并联电路时可以先画其中一个支路，再补花其它支路
连接实物图的方法和注意事项：①先确定电路的连接方式②对于并联电路可采用“先串后并”的方法或顺着电流的流向逐个回路连接．③注意导线不能交叉，导
