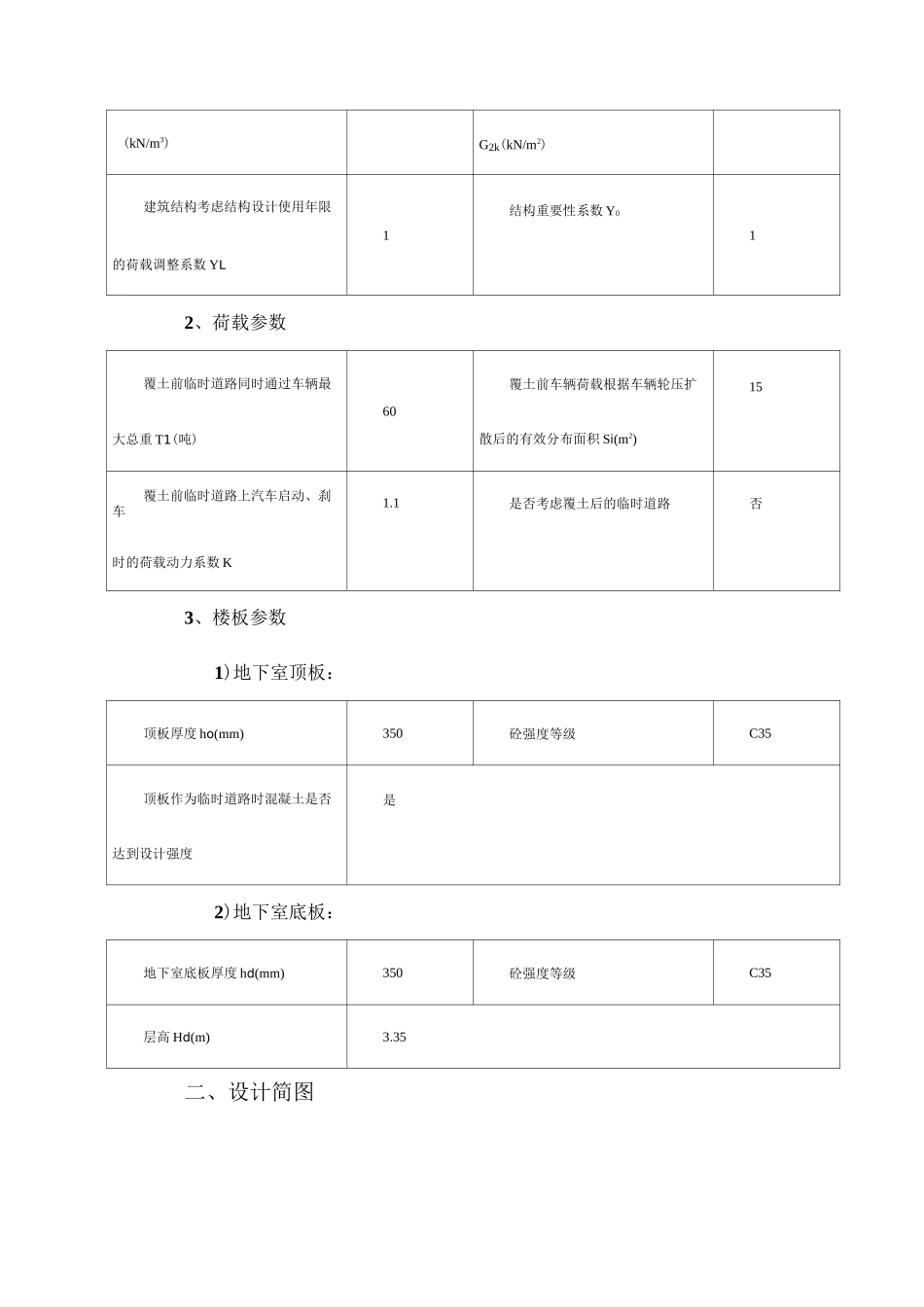

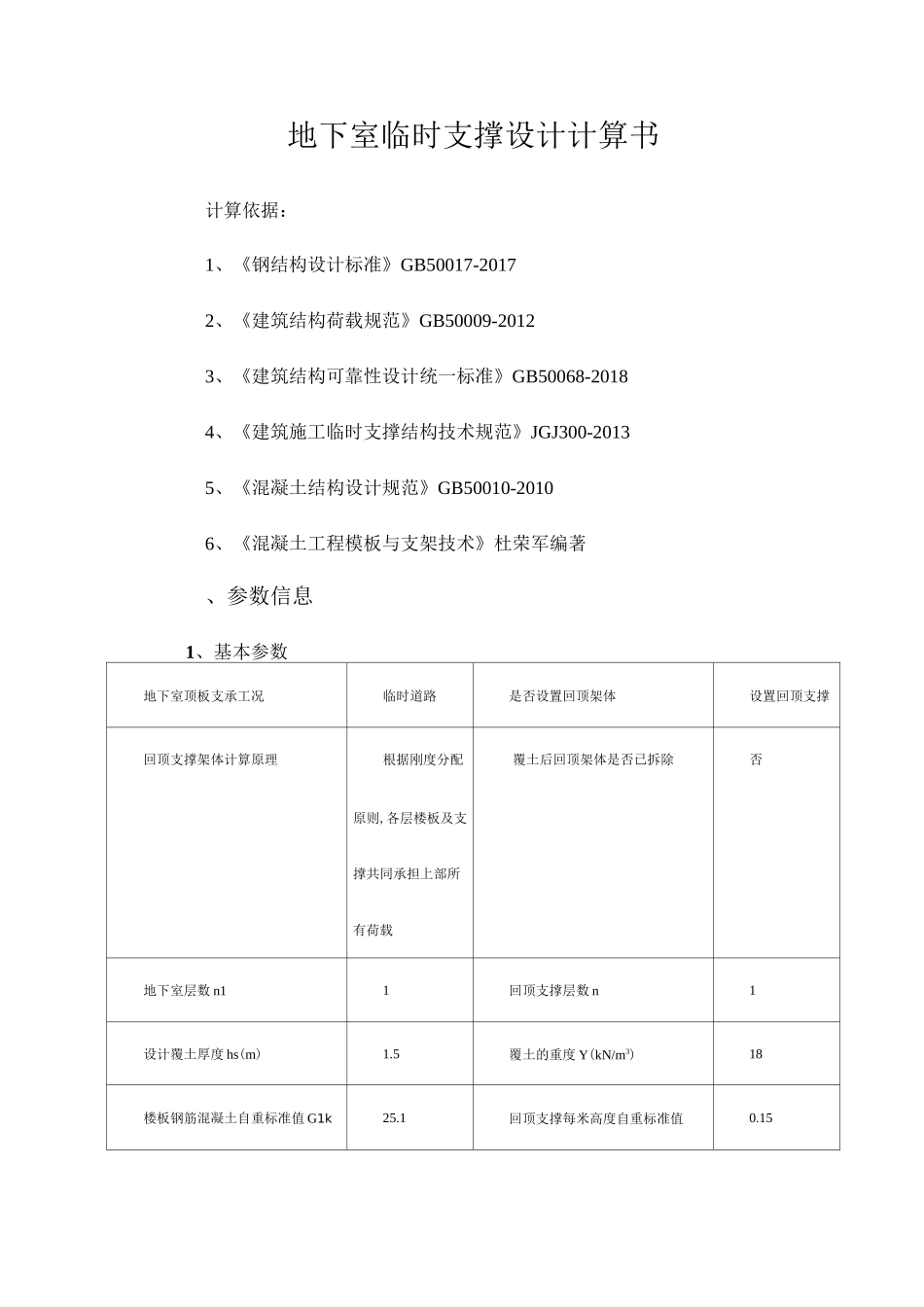

地下室临时支撑设计计算书计算依据：1、《钢结构设计标准》GB50017-20172、《建筑结构荷载规范》GB50009-20123、《建筑结构可靠性设计统一标准》GB50068-20184、《建筑施工临时支撑结构技术规范》JGJ300-20135、《混凝土结构设计规范》GB50010-20106、《混凝土工程模板与支架技术》杜荣军编著、参数信息1、基本参数地下室顶板支承工况临时道路是否设置回顶架体设置回顶支撑回顶支撑架体计算原理根据刚度分配覆土后回顶架体是否已拆除否原则,各层楼板及支撑共同承担上部所有荷载地下室层数n11回顶支撑层数n1设计覆土厚度hs(m)1.5覆土的重度Y(kN/m3)18楼板钢筋混凝土自重标准值G1k25.1回顶支撑每米高度自重标准值0.15(kN/m3)G2k(kN/m2)建筑结构考虑结构设计使用年限的荷载调整系数YL1结构重要性系数Y012、荷载参数覆土前临时道路同时通过车辆最大总重T1(吨)60覆土前车辆荷载根据车辆轮压扩散后的有效分布面积Si(m2)15覆土前临时道路上汽车启动、刹车1.1是否考虑覆土后的临时道路否时的荷载动力系数K3、楼板参数1)地下室顶板：顶板厚度ho(mm)350砼强度等级C35顶板作为临时道路时混凝土是否达到设计强度是2)地下室底板：地下室底板厚度hd(mm)350砼强度等级C35层高Hd(m)3.35二、设计简图钢管支撑立面图三、荷载计算工况：覆土前结构板及回顶架体共同所受总荷载设计值（覆土前考虑荷载动力系数）Qi=Yo[YG[GikX(ho+hd)+G2kXHd]+YQYL(Kx9.8xTi/Si)]=lx[1.3x[25.1x(0.35+0.35)+0.15x3.35]+1.5xlx(l.lx9.8x60/15)]=88.174kN/m2四、顶板承载力验算1、顶板设计承载力计算1）地下室顶板顶板厚度ho（mm）350砼强度等级C35临时道路部位顶板最小设计活荷25Q1k是否为设计消防车活荷载是载标准值Q1k(kN/m2)考虑覆土后，消防车活荷载折减系数ks0.8顶板作为临时道路时混凝土是否达到设计强度是顶板砼设计弹性模量Et(Mpa)31500地下室顶板设计承载力:Fmin=YoX[l・3x(GikXho+hs")+1-5^YLXQ1kXks]=lx[1.3x(25.1x0.35+1.5xl8)+1.5xlx25x0.8]=76.52kN/m22)地下室底板底板厚度hd(mm)3.35砼强度等级C35底板砼设计弹性模量Et(Mpa))315002、顶板实际承载力复核由荷载计算章节可知：覆土前总荷载设计值为Q]=88.174kN/m2Q=Q1=88.174kN/m2楼板荷载分配按各层楼板刚度进行分配，简化为相应龄期下的弹性模量进行分配，刚度大的楼层荷载分摊多。Fa)/(Et1h13)=F(2)/(Et2h23)=F(3)/(Et3h33)...则有：各楼层荷载分摊F(i)=Q总Etihi3/(I(Etihi3))不同龄期楼盖的承载能力近似按该龄期的混凝土强度与设计混凝土强度的比值确定。(1)地下室顶板顶板受总荷载：F(0)=88.174x315OOxO.353/(315OOxO.353+315OOxO.353)=44.O87kN/m2F(0)=44.087kN/m2N=35.711kN满足要求！2、长细比验算根据《建筑施工临时支撑结构技术规范》JGJ300-2013条文说明4.1.3条,构件的允许长细比计算时构件的长度取节点间钢管的长度l0=h0=1200mm九=l0/i=12OO/15.9=75.472口九］=180满足要求！3、立杆稳定性验算根据《规范》JGJ300-2013第4.4.11条规定可知，支撑结构设置剪刀撑，立杆计算长度：I0=(l+2a)h0=(1+2x0.208)x1200=1700mma----扫地杆高度h2与步距h0之比与悬臂长度a1与步距h0之比的较大值，a=max(h2/h0,a1/h0)=max(200/1200,250/1200)=0.208九=l0/i=17OO/15.9=lO6.918九=106.918，查《规范》JGJ300-2013附录A表A-1，取申=0.431f=N/gA)=35711/(0.431x424)=195.415N/mm2口f]=205N/mm2满足要求！
