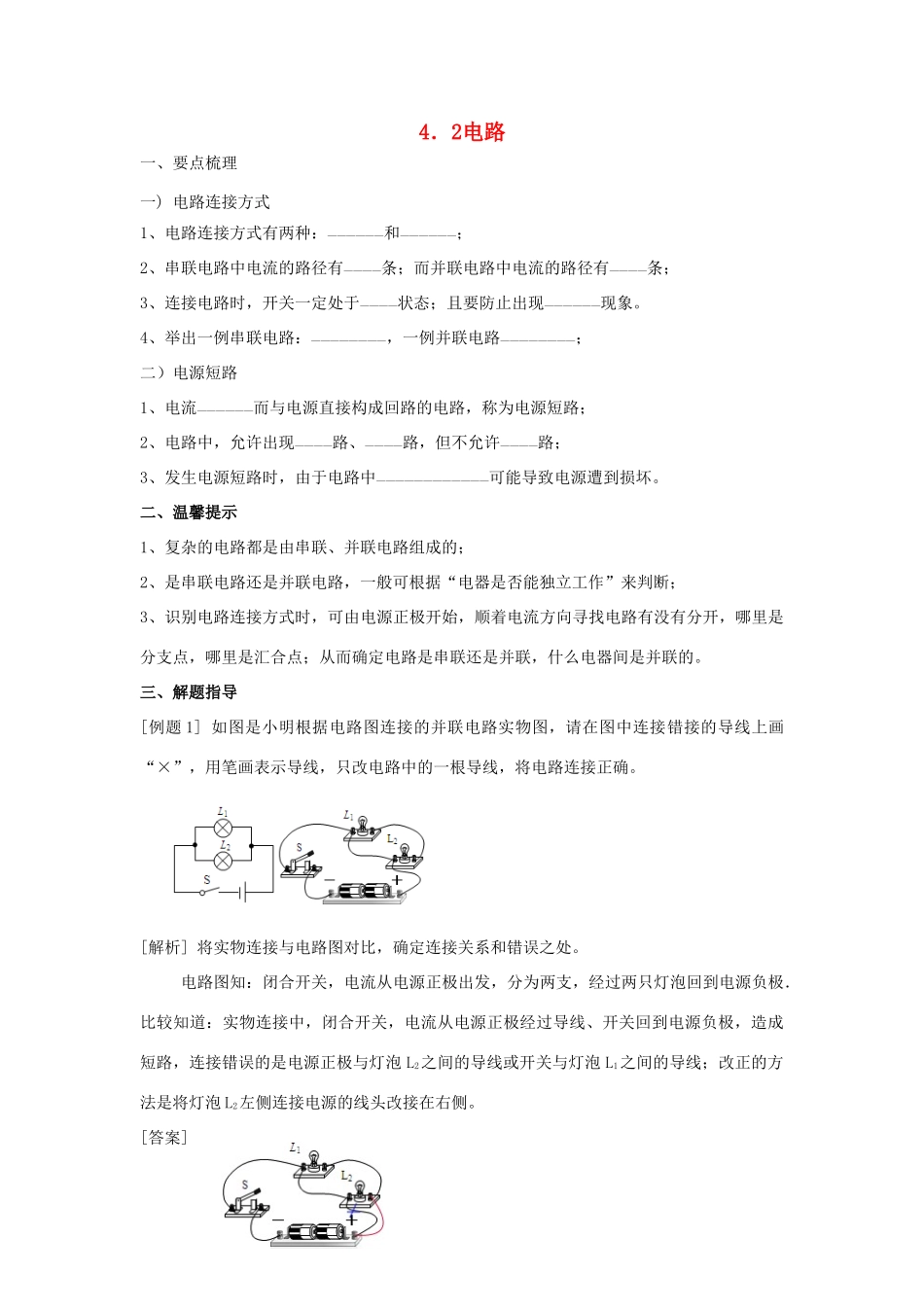

4．2电路一、要点梳理一)电路连接方式1、电路连接方式有两种：——————和——————；2、串联电路中电流的路径有————条；而并联电路中电流的路径有————条；3、连接电路时，开关一定处于————状态；且要防止出现——————现象
4、举出一例串联电路：————————，一例并联电路————————；二）电源短路1、电流——————而与电源直接构成回路的电路，称为电源短路；2、电路中，允许出现————路、————路，但不允许————路；3、发生电源短路时，由于电路中————————————可能导致电源遭到损坏
二、温馨提示1、复杂的电路都是由串联、并联电路组成的；2、是串联电路还是并联电路，一般可根据“电器是否能独立工作”来判断；3、识别电路连接方式时，可由电源正极开始，顺着电流方向寻找电路有没有分开，哪里是分支点，哪里是汇合点；从而确定电路是串联还是并联，什么电器间是并联的
三、解题指导[例题1]如图是小明根据电路图连接的并联电路实物图，请在图中连接错接的导线上画“×”，用笔画表示导线，只改电路中的一根导线，将电路连接正确
[解析]将实物连接与电路图对比，确定连接关系和错误之处
电路图知：闭合开关，电流从电源正极出发，分为两支，经过两只灯泡回到电源负极．比较知道：实物连接中，闭合开关，电流从电源正极经过导线、开关回到电源负极，造成短路，连接错误的是电源正极与灯泡L2之间的导线或开关与灯泡L1之间的导线；改正的方法是将灯泡L2左侧连接电源的线头改接在右侧
[答案][例题2]仔细观察如图所示实物图，只加导一根导线，使电路成为并联电路
[解析]要解答本题需掌握：并联电路中，各个用电器互不影响
要想两灯泡并联，电压表也必须和两灯泡并联，因为电压表在电路中相当于开路，所以思路是：电流过开关应分为三部分

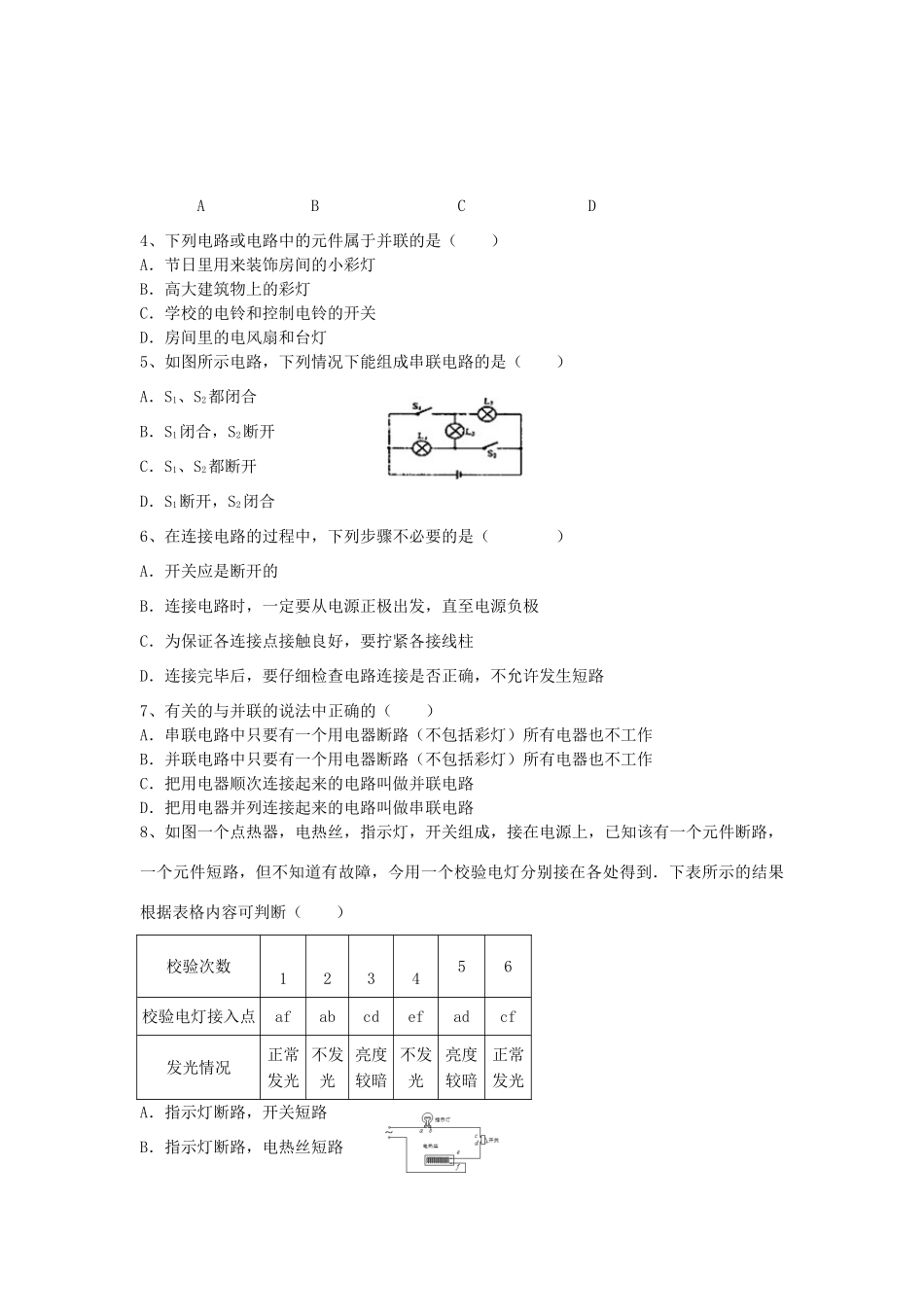

[答案]四、同步训练1、下列电路中采用串联连接的是（）A．马路上的路灯总是一
