江苏省高邮市九年级物理下册 15.4 家庭电路与安全用电（第2课时）导学案 苏科版-苏科版初中九年级下册物理学案VIP免费

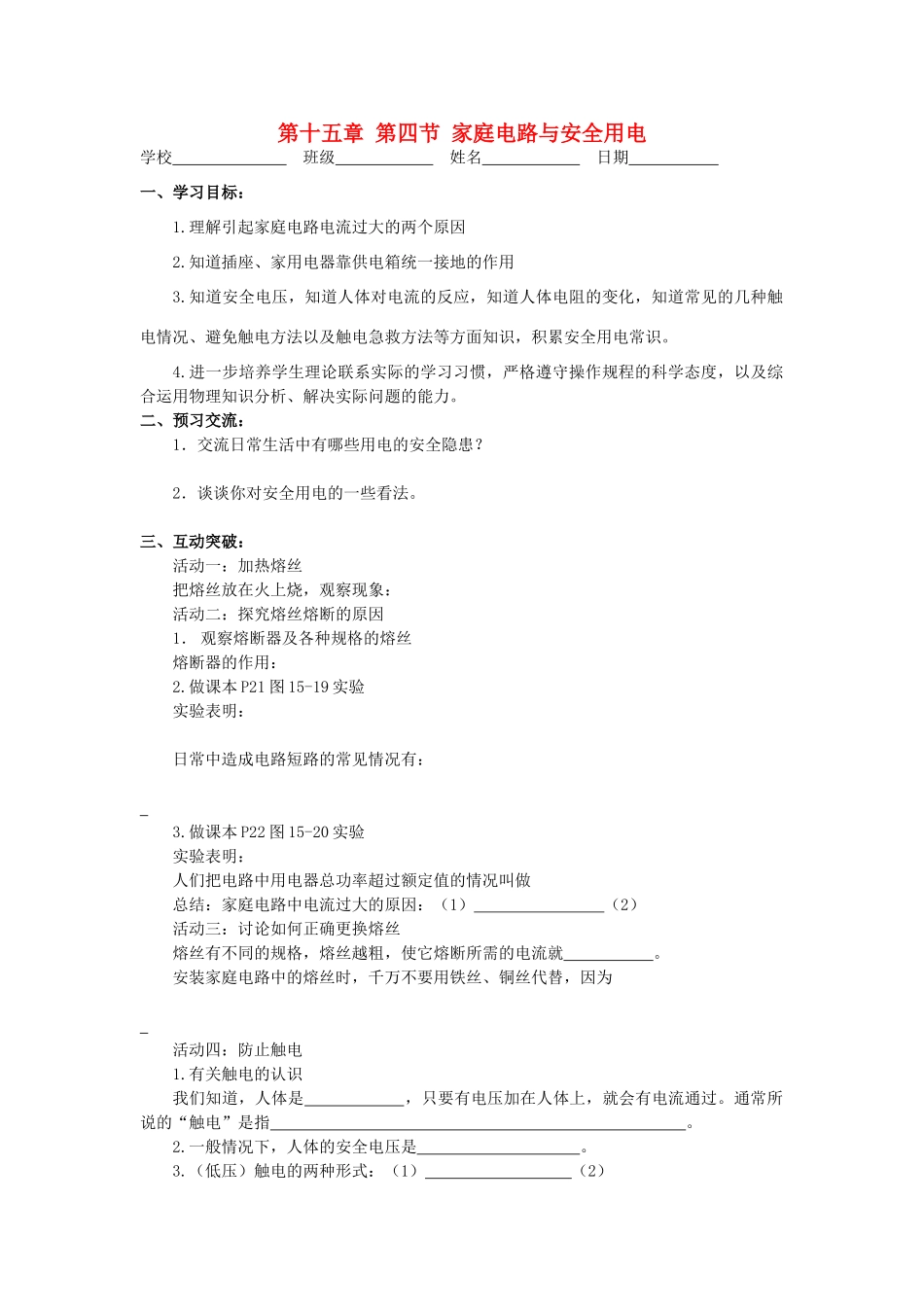

第十五章第四节家庭电路与安全用电学校班级姓名日期一、学习目标：1.理解引起家庭电路电流过大的两个原因2.知道插座、家用电器靠供电箱统一接地的作用3.知道安全电压，知道人体对电流的反应，知道人体电阻的变化，知道常见的几种触电情况、避免触电方法以及触电急救方法等方面知识，积累安全用电常识。4.进一步培养学生理论联系实际的学习习惯，严格遵守操作规程的科学态度，以及综合运用物理知识分析、解决实际问题的能力。二、预习交流：1．交流日常生活中有哪些用电的安全隐患？2．谈谈你对安全用电的一些看法。三、互动突破：活动一：加热熔丝把熔丝放在火上烧，观察现象：活动二：探究熔丝熔断的原因1．观察熔断器及各种规格的熔丝熔断器的作用：2.做课本P21图15-19实验实验表明：日常中造成电路短路的常见情况有：3.做课本P22图15-20实验实验表明：人们把电路中用电器总功率超过额定值的情况叫做总结：家庭电路中电流过大的原因：（1）（2）活动三：讨论如何正确更换熔丝熔丝有不同的规格，熔丝越粗，使它熔断所需的电流就。安装家庭电路中的熔丝时，千万不要用铁丝、铜丝代替，因为活动四：防止触电1.有关触电的认识我们知道，人体是，只要有电压加在人体上，就会有电流通过。通常所说的“触电”是指。2.一般情况下，人体的安全电压是。3.（低压）触电的两种形式：（1）（2）4.为了防止触电，必须把用电器的开关装在上，家用电器的金属外壳一定要。四、总结提升：五、当堂训练：1．通常所讲的“触电”，是指一定强度的通过人体所引起的伤害事故。低压触电一般分为与，一般情况下，人体的安全电压不高于。为了防止触电，必须把用电器的装在火线上。2．安全用电：家庭电路中的触电事故，都是直接或间接跟线连通造成的。为了安全（1）不要低压带电体（照明电路电压），（2）不要高压带电体（如高压线），（3）不弄湿用电器和线路设备，（4）不损伤绝缘体的保护层。3．电工站在干燥的木凳上检修照明电路，下列情况中安全的是（）A.一手握火线，一手握零线B.一手握火线，一手握地线C.只用一只手接触火线D.一手接触火线，另一只手扶着水泥墙壁4.安全用电的常识之一就是不要靠近高压电。但是，两爪站在高压线上的鸟却不会发生触电事故，这是因为：（）A．电线上有绝缘层B．鸟爪上的角质层不导电C．鸟能承受高压电D．鸟的两爪间的电压很低5．家庭电路中的保险丝烧断了，其原因可能是（）A．开关里的两个线头相碰了B．灯座里的两个线头相碰了C．室内所有灯都开了D．进户线的绝缘皮破了，两条导线相碰6.下列现象中，可能引起家中保险丝熔断的是：（）①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断A.①②B．②③C．②④D．①③7．请将螺丝口电灯，开关，保险丝，插座（准备接大功率用电器）和三孔插座，正确地接入家庭电路。第十五章第四节家庭电路与安全用电导学案（2）课后作业学校班级姓名日期一、第四节课后巩固1．近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的零火电功率将(填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电流过(填“大”或“小”)，酿成火灾。2.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是()A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路3．下列做法不符合安全用电的是()A．遇到有人触电先切断电源B．将洗衣机的金属外壳接地C．及时更换破损的导线D．用湿手插拔用电器插头4.下列关于安全用电的说法错误的是()A.可以用铜丝代替保险丝B.雷雨天不能躲在大树下避雨C.不能...
