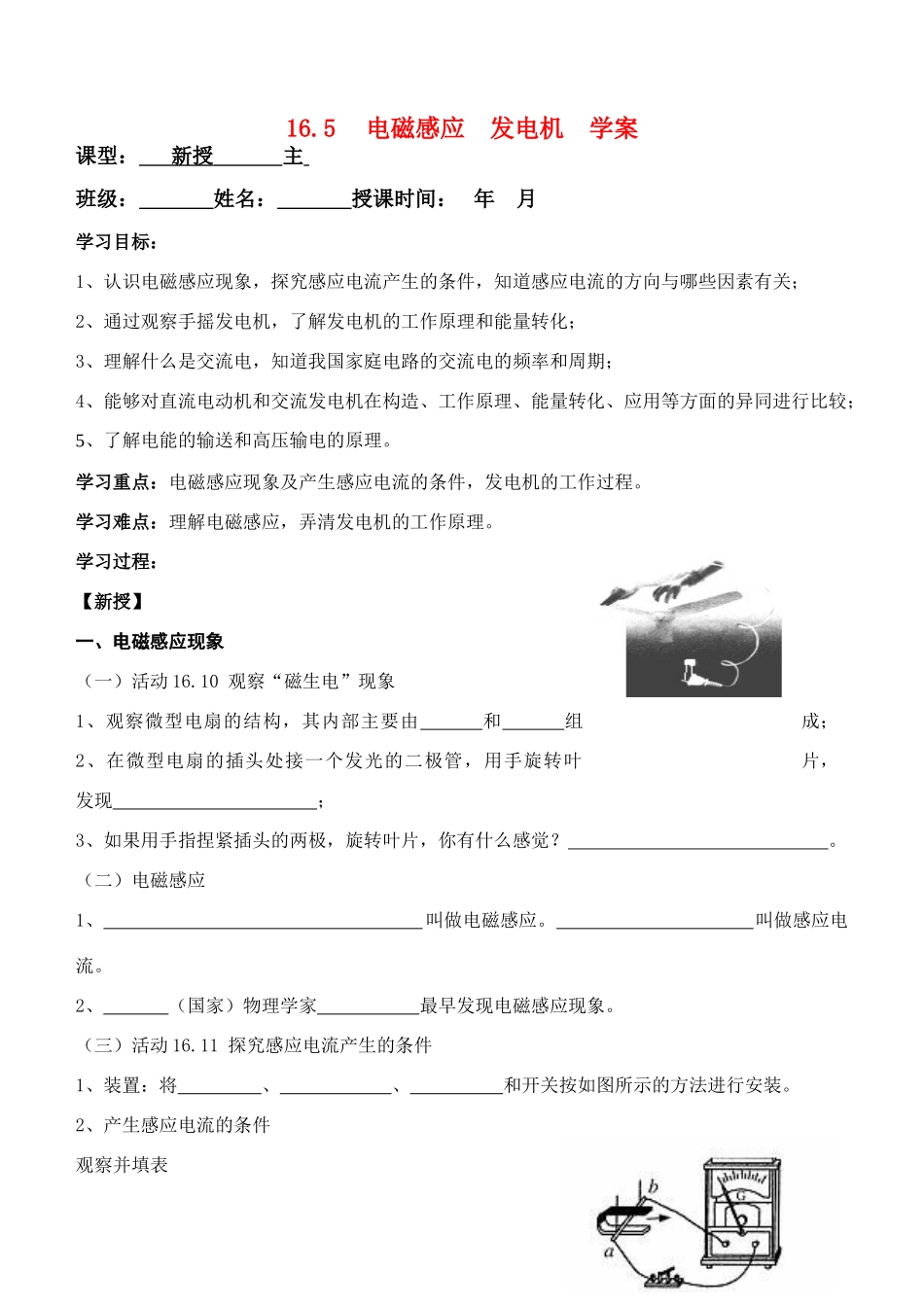

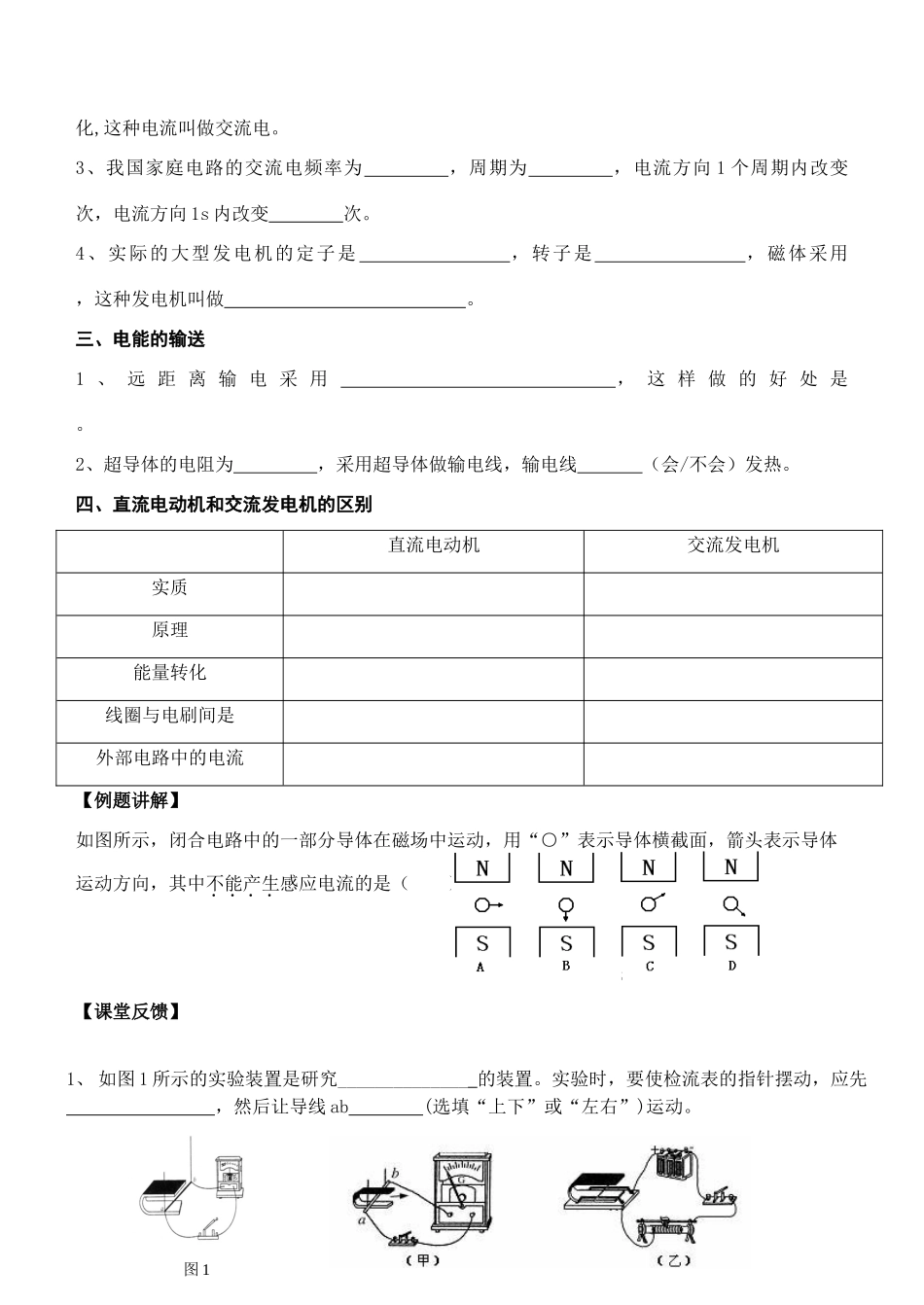

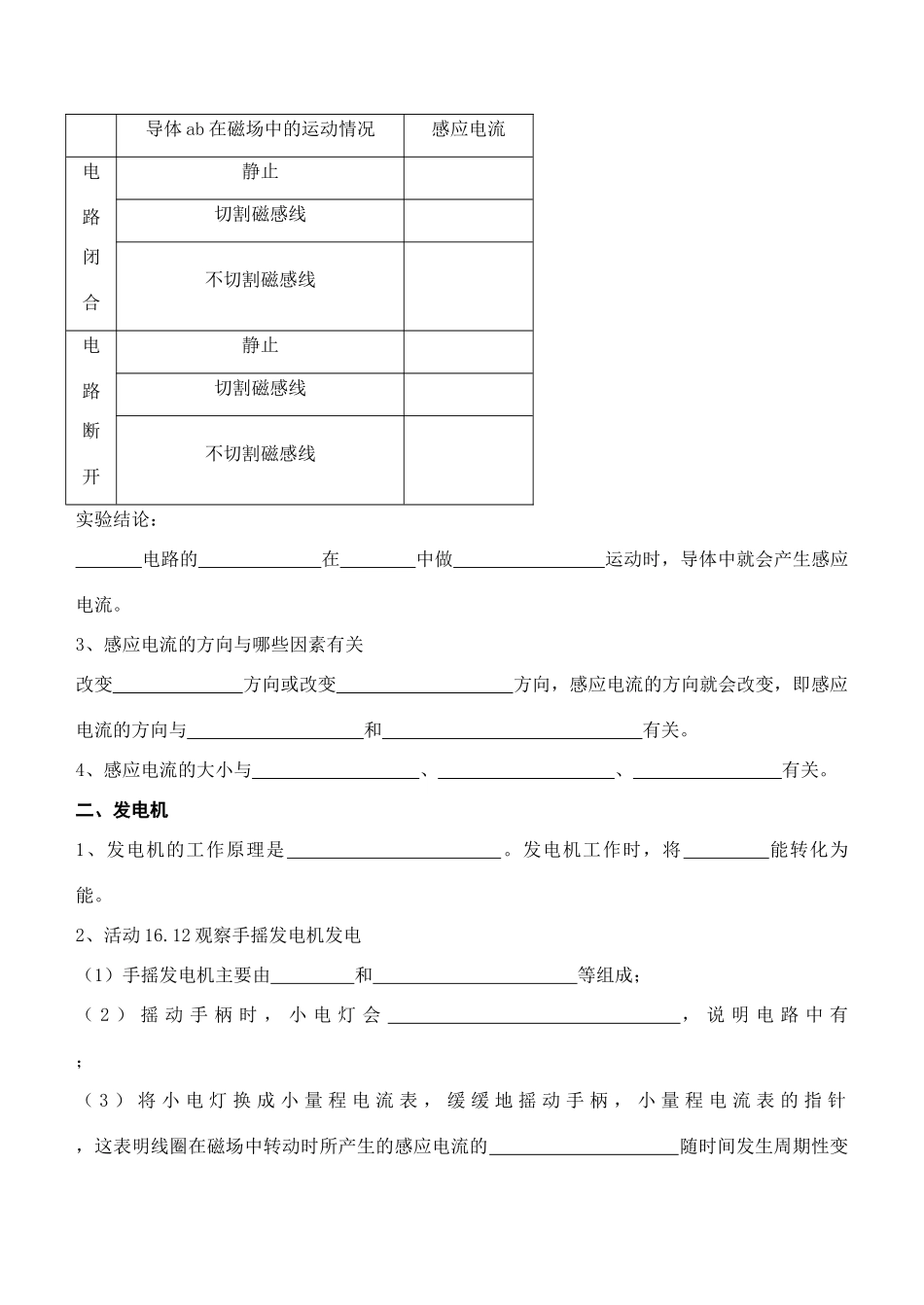

九年级物理165 电磁感应 发电机 学案苏科版VIP免费

16.5电磁感应发电机学案课型：新授主班级：姓名：授课时间：年月学习目标：1、认识电磁感应现象，探究感应电流产生的条件，知道感应电流的方向与哪些因素有关；2、通过观察手摇发电机，了解发电机的工作原理和能量转化；3、理解什么是交流电，知道我国家庭电路的交流电的频率和周期；4、能够对直流电动机和交流发电机在构造、工作原理、能量转化、应用等方面的异同进行比较；5、了解电能的输送和高压输电的原理。学习重点：电磁感应现象及产生感应电流的条件，发电机的工作过程。学习难点：理解电磁感应，弄清发电机的工作原理。学习过程：【新授】一、电磁感应现象（一）活动16.10观察“磁生电”现象1、观察微型电扇的结构，其内部主要由和组成；2、在微型电扇的插头处接一个发光的二极管，用手旋转叶片，发现；3、如果用手指捏紧插头的两极，旋转叶片，你有什么感觉？。（二）电磁感应1、叫做电磁感应。叫做感应电流。2、（国家）物理学家最早发现电磁感应现象。（三）活动16.11探究感应电流产生的条件1、装置：将、、和开关按如图所示的方法进行安装。2、产生感应电流的条件观察并填表导体ab在磁场中的运动情况感应电流电路闭合静止切割磁感线不切割磁感线电路断开静止切割磁感线不切割磁感线实验结论：电路的在中做运动时，导体中就会产生感应电流。3、感应电流的方向与哪些因素有关改变方向或改变方向，感应电流的方向就会改变，即感应电流的方向与和有关。4、感应电流的大小与、、有关。二、发电机1、发电机的工作原理是。发电机工作时，将能转化为能。2、活动16.12观察手摇发电机发电（1）手摇发电机主要由和等组成；（2）摇动手柄时，小电灯会，说明电路中有；（3）将小电灯换成小量程电流表，缓缓地摇动手柄，小量程电流表的指针，这表明线圈在磁场中转动时所产生的感应电流的随时间发生周期性变图1化,这种电流叫做交流电。3、我国家庭电路的交流电频率为，周期为，电流方向1个周期内改变次，电流方向1s内改变次。4、实际的大型发电机的定子是，转子是，磁体采用，这种发电机叫做。三、电能的输送1、远距离输电采用，这样做的好处是。2、超导体的电阻为，采用超导体做输电线，输电线（会/不会）发热。四、直流电动机和交流发电机的区别直流电动机交流发电机实质原理能量转化线圈与电刷间是外部电路中的电流【例题讲解】如图所示，闭合电路中的一部分导体在磁场中运动，用“○”表示导体横截面，箭头表示导体运动方向，其中不能产生感应电流的是（）【课堂反馈】1、如图1所示的实验装置是研究______________的装置。实验时，要使检流表的指针摆动，应先，然后让导线ab(选填“上下”或“左右”)运动。甲乙2、依据图甲所示的现象为原理可以制成机，依据图乙所示的现象为原理可以制成机。３、如图是研究感应电流方向与哪些因素有关的实验示意图。比较甲、乙两图可知感应电流方向与有关；比较甲、丙两图可知感应电流方向与有关。４、如图所示，甲图是机的示意图，其工作原理是；乙图是机的示意图，其工作原理是。５、如图是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是()【课后作业】1、在下列情况中，导体中一定能产生感应电流的是（）A、导体在磁场中静止时B、导体在磁场中做切割磁感线运动时C、闭合电路的部分导体在磁场中运动时D、闭合电路的部分导体在磁场中做切割磁感线运动时2、下列电器对应的工作原理正确的是（）A、发电机——电流磁效应B、电动机——磁场对通电线圈的作用C、电磁铁——电磁感应D、电磁继电器——电流的热效应3、如图所示的四幅实验图，下列表述中正确的是（）A、图（甲）是研究电磁铁磁性强弱与电流大小关系B、图（乙）是演示电磁感应现象C、图（丙）是研究磁场对电流的作用D、图（丁）是研究电流的磁场４、如图是研究电磁感应现象的实验图，在实验时，让矩形线框在水平方向上作切割磁感线运动，并观察电流计示数，实验数据记录如下：次数磁铁线圈匝数速度m/s-运动方向感应电流/mA①强105左20②强205左40③强305右60(反向)④强3010左120⑤弱305左20⑥强305左60(1)通过比较与可以得出结论：感应电流大小与线圈匝数有关。(2)通过比较⑤与...
