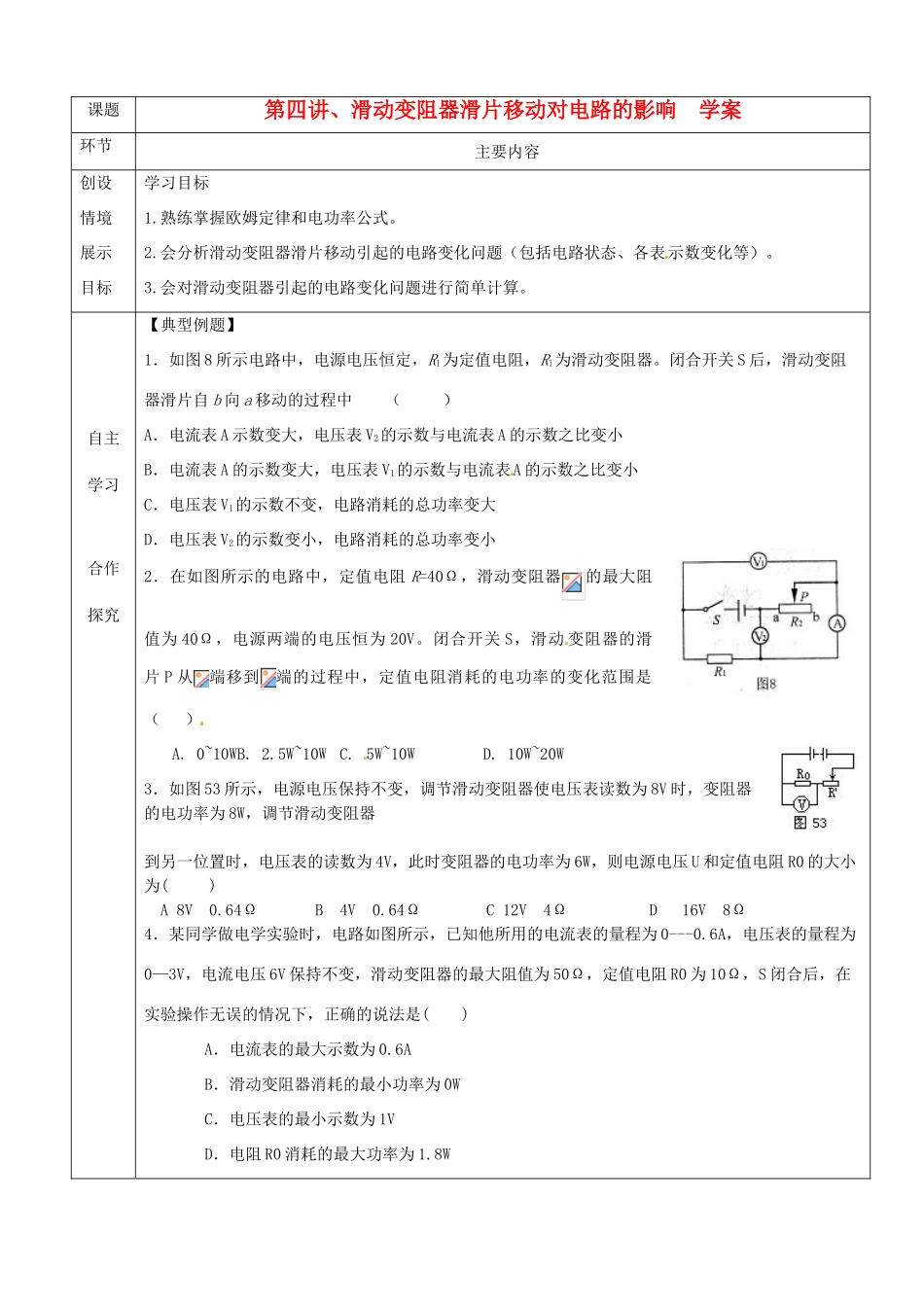

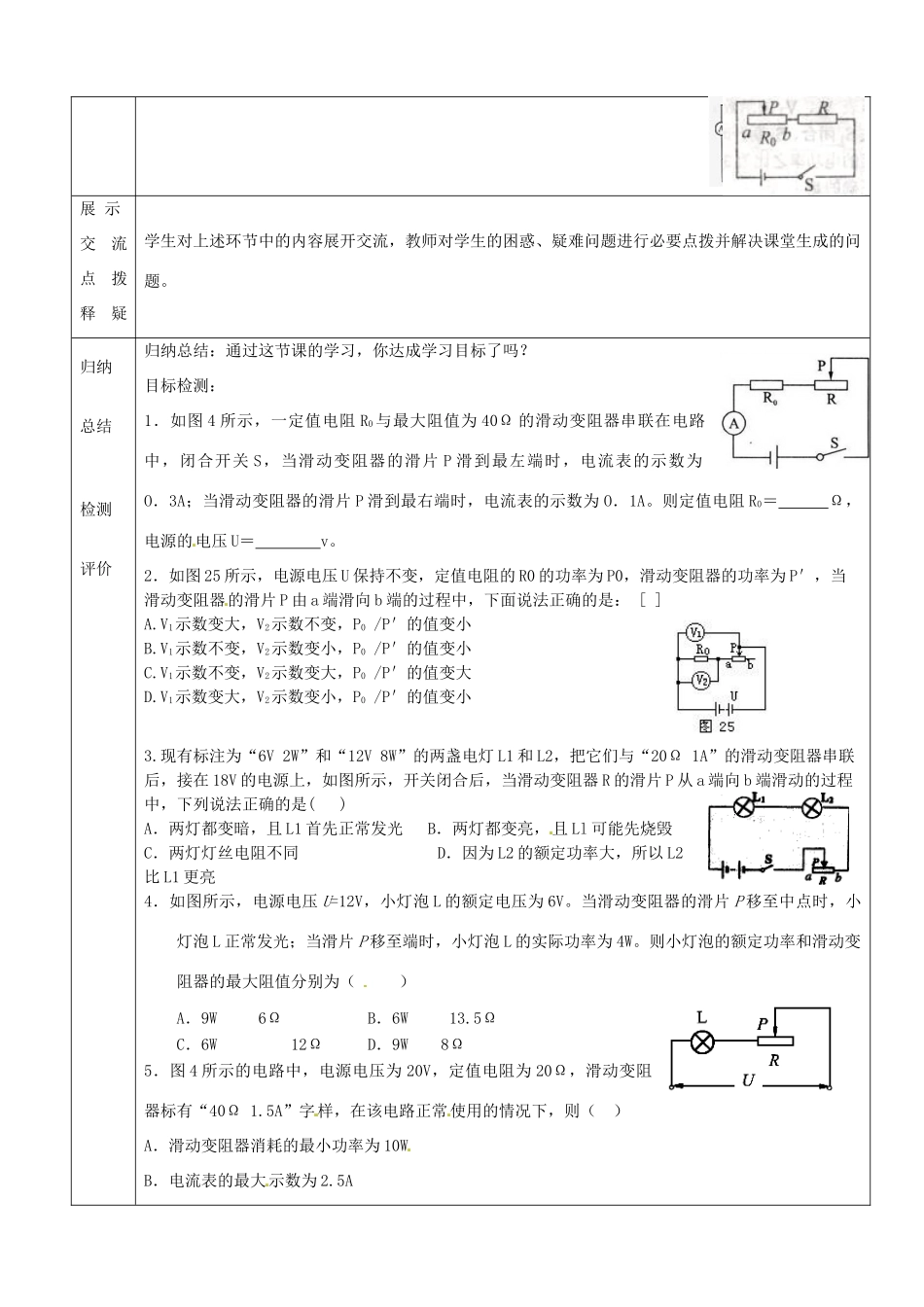

河北省石家庄市42中八年级物理下册《8.4 滑动变阻器滑片移动对电路的影响》学案 人教新课标版VIP免费

课题第四讲、滑动变阻器滑片移动对电路的影响学案环节主要内容创设情境展示目标学习目标1.熟练掌握欧姆定律和电功率公式。2.会分析滑动变阻器滑片移动引起的电路变化问题（包括电路状态、各表示数变化等）。3.会对滑动变阻器引起的电路变化问题进行简单计算。自主学习合作探究【典型例题】1．如图8所示电路中，电源电压恒定，Rl为定值电阻，Rl为滑动变阻器。闭合开关S后，滑动变阻器滑片自b向a移动的过程中（）A．电流表A示数变大，电压表V2的示数与电流表A的示数之比变小B．电流表A的示数变大，电压表V1的示数与电流表A的示数之比变小C．电压表V1的示数不变，电路消耗的总功率变大D．电压表V2的示数变小，电路消耗的总功率变小2．在如图所示的电路中，定值电阻R=40Ω，滑动变阻器的最大阻值为40Ω，电源两端的电压恒为20V。闭合开关S，滑动变阻器的滑片P从端移到端的过程中，定值电阻消耗的电功率的变化范围是（）A.0~10WB.2.5W~10WC.5W~10WD.10W~20W3．如图53所示，电源电压保持不变，调节滑动变阻器使电压表读数为8V时，变阻器的电功率为8W，调节滑动变阻器到另一位置时，电压表的读数为4V，此时变阻器的电功率为6W，则电源电压U和定值电阻R0的大小为()A8V0.64ΩB4V0.64ΩC12V4ΩD16V8Ω4．某同学做电学实验时，电路如图所示，已知他所用的电流表的量程为0---0.6A，电压表的量程为0—3V，电流电压6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，S闭合后，在实验操作无误的情况下，正确的说法是()A．电流表的最大示数为0.6AB．滑动变阻器消耗的最小功率为0WC．电压表的最小示数为1VD．电阻R0消耗的最大功率为1.8W展示交流点拨释疑学生对上述环节中的内容展开交流，教师对学生的困惑、疑难问题进行必要点拨并解决课堂生成的问题。归纳总结检测评价归纳总结：通过这节课的学习，你达成学习目标了吗？目标检测：1．如图4所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为O．3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为O．1A。则定值电阻R0＝Ω，电源的电压U＝v。2．如图25所示，电源电压U保持不变，定值电阻的R0的功率为P0，滑动变阻器的功率为P＇，当滑动变阻器的滑片P由a端滑向b端的过程中，下面说法正确的是：[]A.V1示数变大，V2示数不变，P0/P＇的值变小B.V1示数不变，V2示数变小，P0/P＇的值变小C.V1示数不变，V2示数变大，P0/P＇的值变大D.V1示数变大，V2示数变小，P0/P＇的值变小3.现有标注为“6V2W”和“12V8W”的两盏电灯L1和L2，把它们与“20Ω1A”的滑动变阻器串联后，接在18V的电源上，如图所示，开关闭合后，当滑动变阻器R的滑片P从a端向b端滑动的过程中，下列说法正确的是()A．两灯都变暗，且L1首先正常发光B．两灯都变亮，且Ll可能先烧毁C．两灯灯丝电阻不同D．因为L2的额定功率大，所以L2比L1更亮4．如图所示，电源电压U=12V，小灯泡L的额定电压为6V。当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至端时，小灯泡L的实际功率为4W。则小灯泡的额定功率和滑动变阻器的最大阻值分别为（）A．9W6ΩB．6W13.5ΩC．6W12ΩD．9W8Ω5．图4所示的电路中，电源电压为20V，定值电阻为20Ω，滑动变阻器标有“40Ω1.5A”字样，在该电路正常使用的情况下，则（）A．滑动变阻器消耗的最小功率为10WB．电流表的最大示数为2.5AC．电路消耗的最大功率为75WD．电路总电阻的变化范围为16.7Ω~20Ω6．把标有“6V3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。下列说法正确的是（）A．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变大B．电路的总功率最大值为10.8WC．小灯泡的电功率最小值为0.75WD．滑动变阻器允许调节的范围是18Ω～60Ω7．.如图所示，小灯泡规格为“5V2.5W”（灯丝电阻的变化不计），闭合开关，当滑动变阻器的滑片移至a端时，电流表的示数为0.5A;当滑片移至b端时，电压表的示数为3V，则()A.小灯泡灯丝电阻为5ΩB．电源电压为8VC．滑动变阻器的最大阻值为20ΩD.滑片P位于b端时，滑动变阻器消耗的功率是0.6W作业中考考什么
